Вилочный блок из нержавеющей стали, опорный кронштейн Ø38 мм

Технические характеристики
Изображения
Монтаж / приложение

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Основные детали установки.

Базовые установочные детали LBTEK в основном включают наборы винтов, стойки, кронштейны для стоек, основания, прижимные блоки, ключи для стопорных колец и соответствующие аксессуары.

Вилочный блок из нержавеющей стали, опорный кронштейн Ø38 мм.

Материал из нержавеющей стали 316
Комплексное структурное проектирование
Подходит для постамента диаметром 38 мм.

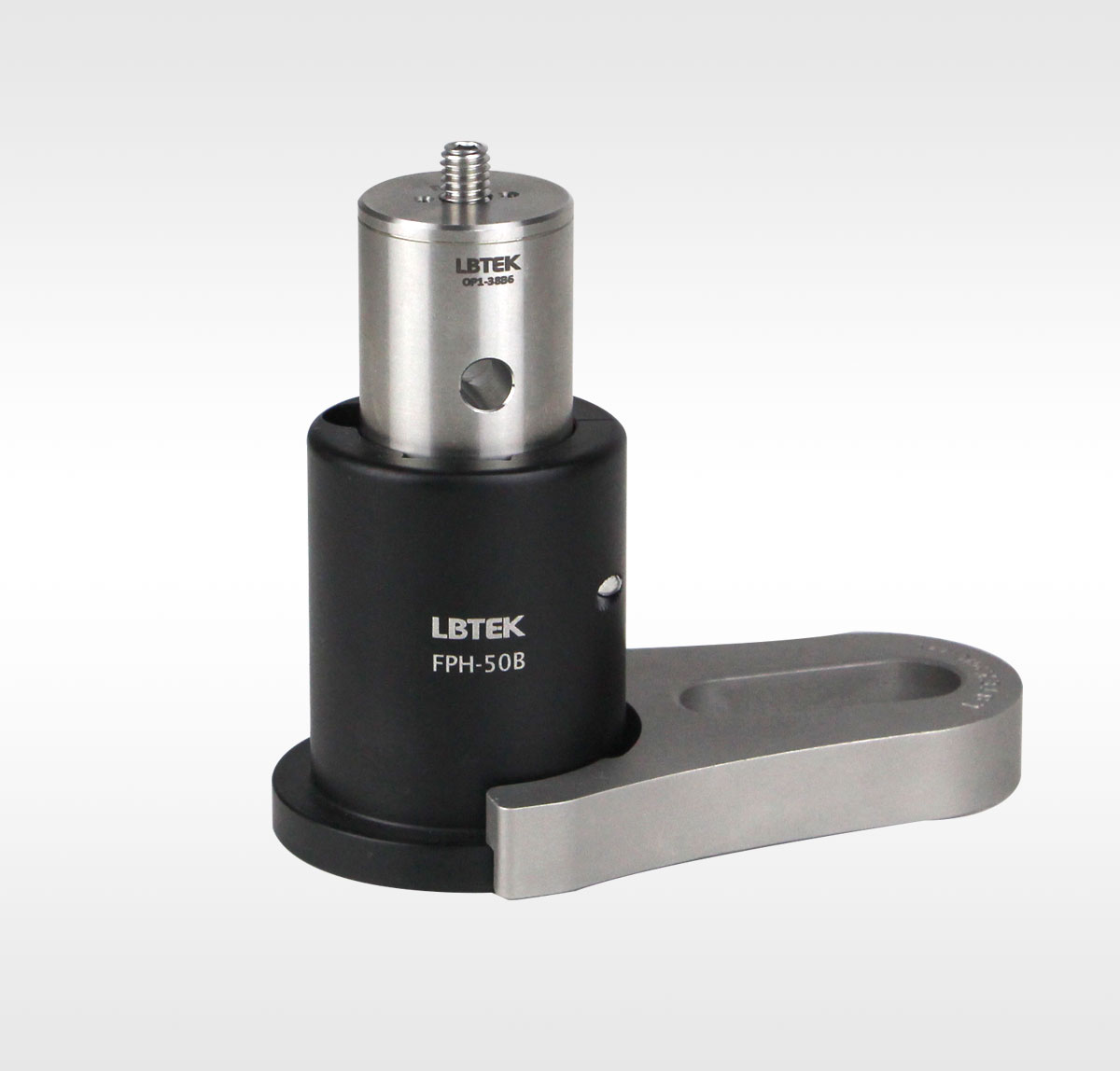

Вилочный блок кронштейна для стойки LBTEK имеет цельную конструкцию из прочной нержавеющей стали 316. Трехточечный контакт обеспечивает стабильную силу зажима и может использоваться в сочетании с основанием стойки Ø38 мм. Высокая гибкость: его можно вращать на 360° вокруг основания, чтобы легко выбрать подходящее монтажное отверстие.

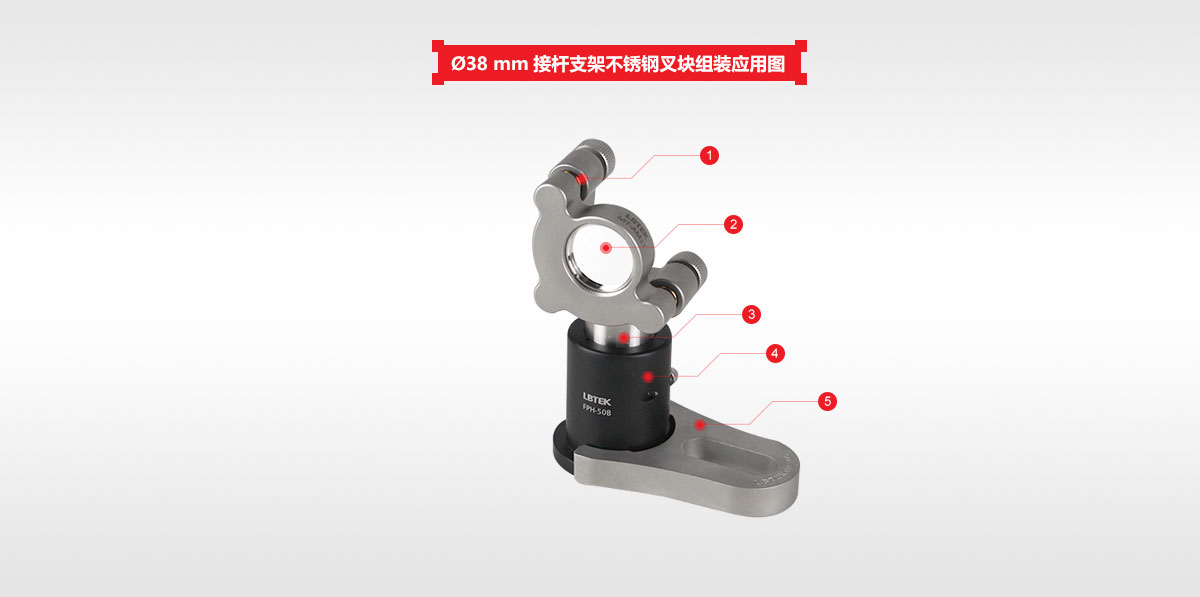

LBTEK Ø38 мм Держатель для столбов Вилочный блок из нержавеющей стали	① Рама из нержавеющей стали Ø25,4 мм MT-AM1T ×1	② Отражатель Ø25,4 мм×1	③ Оптическая стойка из нержавеющей стали Ø25 мм OP1-50B4 ×1
	④ Гибкий кронштейн для стойки базового типа FPH-50B ×1	⑤ Вилочный блок из нержавеющей стали для опорного кронштейна диаметром 38 мм PHC-22S ×1

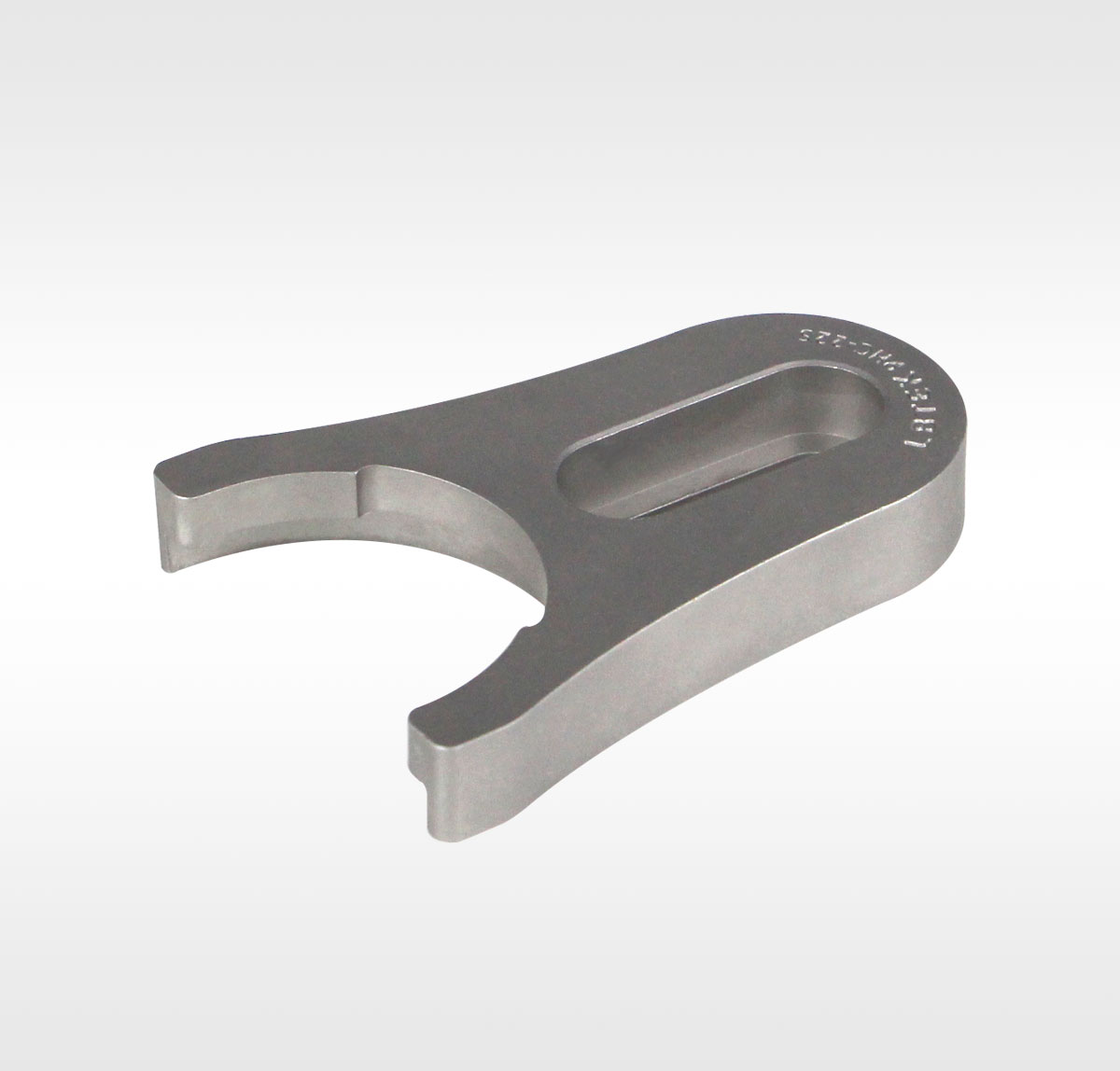

Вилочный блок из нержавеющей стали, опорный кронштейн Ø38 мм

Длина потайной поясной канавки: 22 мм.
Диаметр зажима: 47 мм
Можно приобрести упаковками по 5 штук.

Вилочный блок LBTEK из нержавеющей стали изготовлен методом порошковой металлургии 316 и отличается превосходной прочностью и точностью. Он используется в сочетании с основанием стойки 38 мм. Трехточечный контакт может обеспечить стабильное усилие зажима, а цельная конструкция обеспечивает хорошую жесткость. Длина потайного поясного паза составляет 22 мм, его можно поворачивать на 360° вокруг основания, чтобы облегчить выбор подходящих монтажных отверстий. В комплект поставки входят один винт с шестигранной головкой M6×16 мм и одна плоская шайба Ø6 мм. Обратите внимание, что чрезмерная сила затяжки может деформировать поверхность оптического стола, что приведет к смещению компонентов и снижению устойчивости.
