Объединительная плата оптоволоконного соединителя

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Основные детали установки.

Базовые установочные детали LBTEK в основном включают наборы винтов, стойки, кронштейны для стоек, основания, прижимные блоки, ключи для стопорных колец и соответствующие аксессуары.

Основание оптоволоконной муфты и аксессуары.

Монтажные основания и аксессуары для оптоволоконных соединителей
Создайте микроволоконную систему
Боковые и нижние панели можно приобрести отдельно.

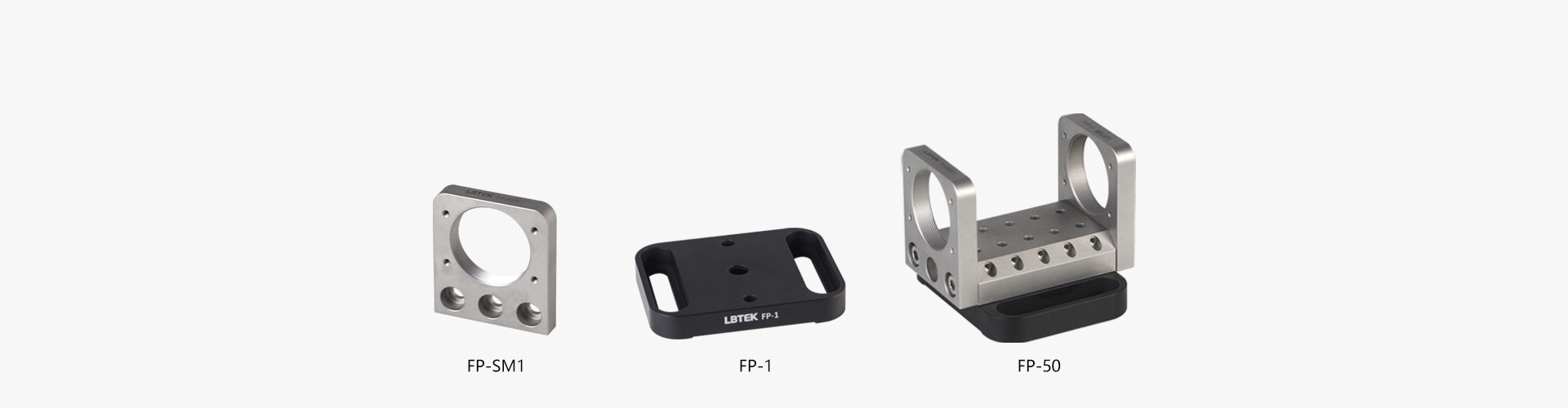

Монтажное основание оптоволоконного соединителя LBTEK (FP-50) используется для установки оптоволоконных соединителей, построения микроволоконных систем и обеспечения долговременной стабильности и эффективности соединения оптических контуров. Платформа для установки из нержавеющей стали обеспечивает устойчивость оптоволоконной системы. Высота центра оптической оси всех компонентов этой петли одинакова (14,3 мм над платформой), что позволяет сократить процесс центровки при построении системы. Настенную пластину для монтажа оптоволоконного соединителя (FP-SM1) можно установить сбоку от монтажного основания оптоволоконного соединителя с помощью двух прилагаемых винтов M4, а в 4 резьбовых отверстия M2 можно вставить оптоволоконный соединитель. Монтажная опорная пластина оптоволоконного соединителя (FP-1) позволяет соединить основание оптоволоконного соединителя с макетной платой, а также совместима с дюймовыми или метрическими макетами, стойками и кронштейнами для стоек.

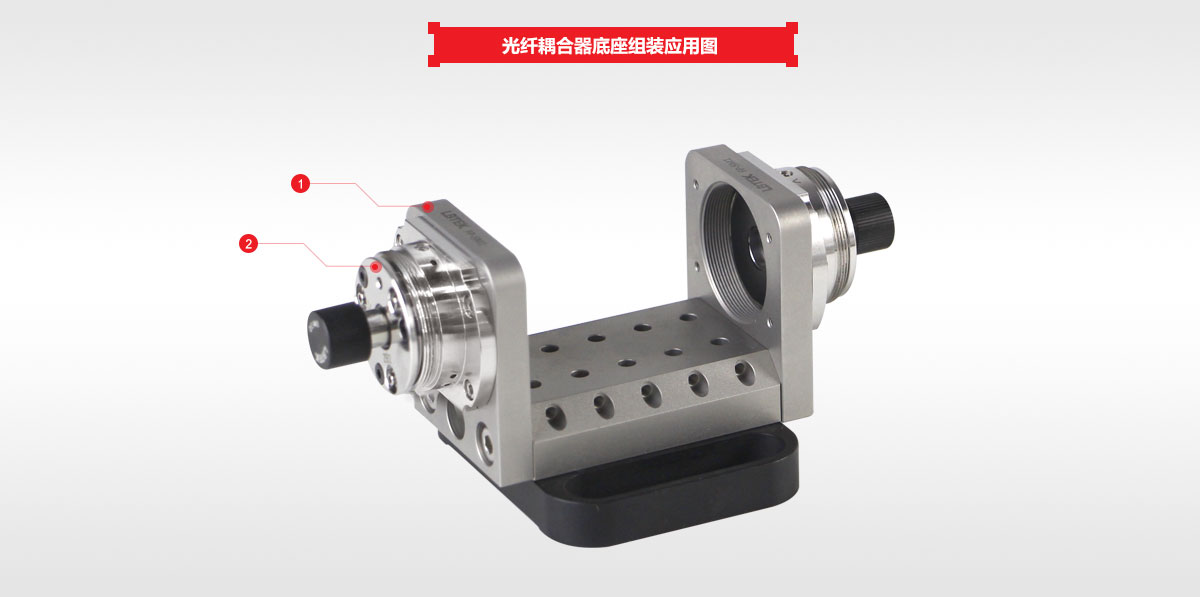

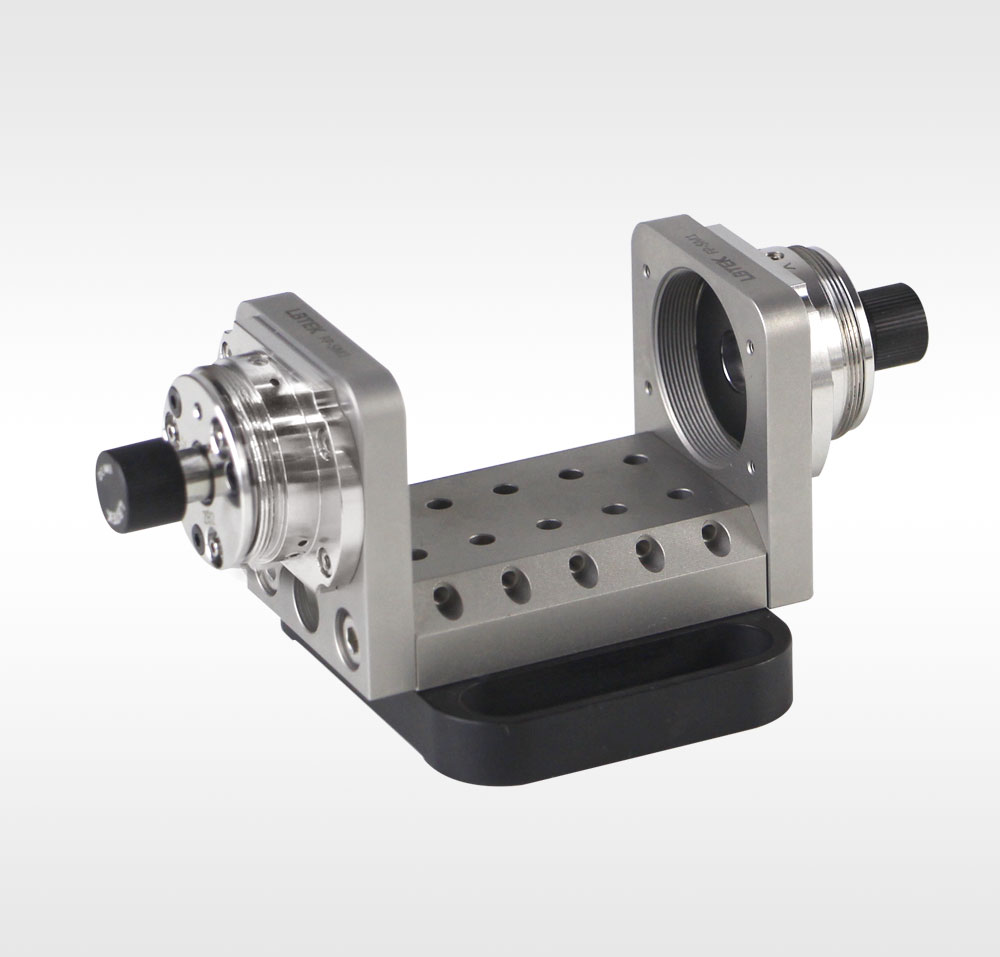

Схема применения базовой сборки оптоволоконного соединителя LBTEK

①Оптоволоконная муфта FP-50 ×1

② Пятиосный оптоволоконный соединитель/коллиматор серии FP5

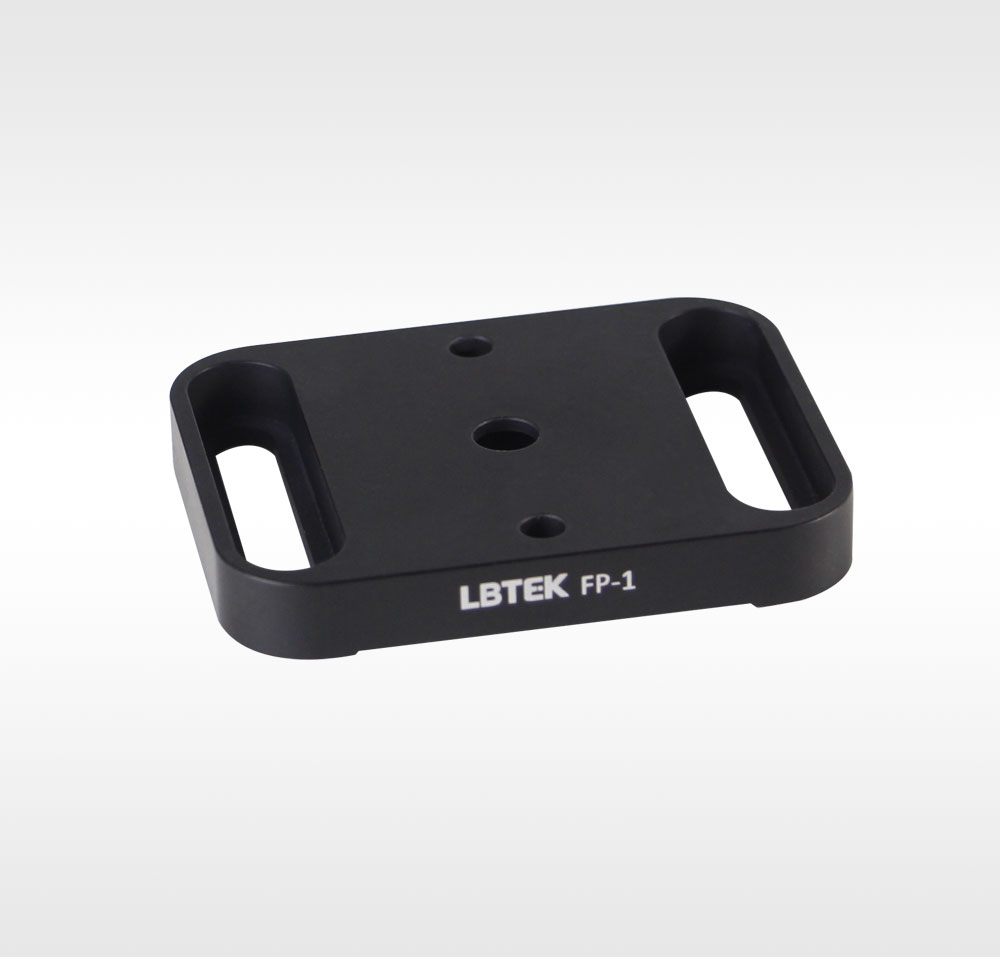

Объединительная плата оптоволоконного соединителя

Материал: алюминиевый сплав 6061-T6.
Обработка поверхности: черный анодированный
Характеристики монтажного отверстия: потайной паз M6.

Монтажная опорная пластина оптоволоконного соединителя LBTEK позволяет подключать основание оптоволоконного соединителя к макетной плате, а также совместима с дюймовыми или метрическими макетами, стойками и кронштейнами для стоек. Две потайные канавки M6 расположены с обеих сторон опорной пластины, расстояние между ними кратно расстоянию между резьбовыми отверстиями. Винты M6 с цилиндрической головкой и шестигранной головкой могут использоваться для фиксации опорной пластины параллельно оптической платформе или макетной плате. Крепежные винты М6 входят в комплект поставки.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	FP-1			20 USD	90 дней

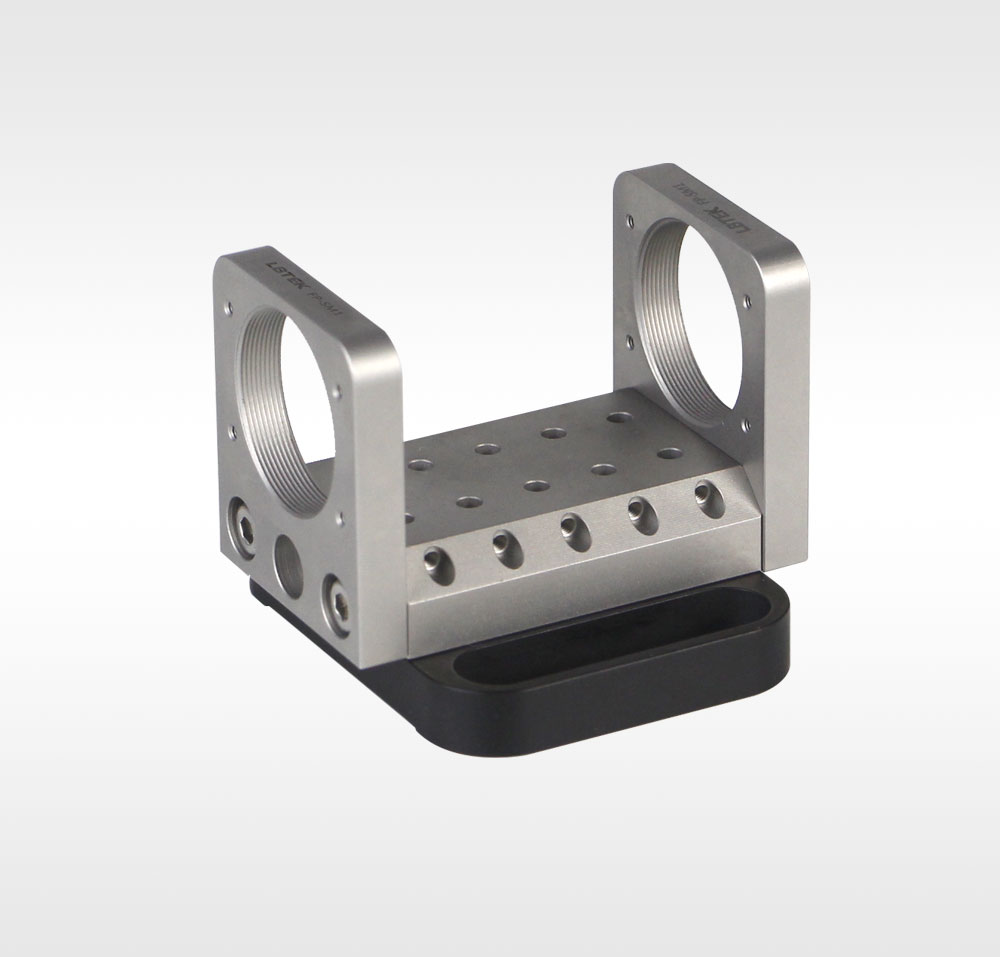

Монтажное основание одноосного оптоволоконного соединителя с настенной пластиной

Система входных и выходных портов
5 комплектов монтажных отверстий
В комплект поставки входят 2 настенные пластины для крепления оптоволоконного соединителя.
Поставляется с фиксирующим отверстием с резьбой M2,5 сбоку.

Монтажная база для оптоволоконных соединителей LBTEK используется для установки волоконно-оптических соединителей, построения микроволоконных систем и создания оптических контуров с особой долговременной стабильностью и эффективностью соединения. Обе настенные панели имеют 4 резьбовых отверстия M2 для резьбовых волоконно-оптических соединителей и внутреннюю резьбу SM1 для совместимости с нашими линзовыми тубусами диаметром 25,4 мм и другими резьбовыми компонентами SM1. С обеих сторон опорной пластины имеются два потайных паза М6. Винты М6 с цилиндрической головкой и шестигранной головкой можно использовать для фиксации опорной пластины параллельно оптической платформе или макетной плате. На нижней поверхности имеются отверстия с резьбой М6, к которым можно присоединить посты. В комплект поставки входят 2 винта M6 с шестигранной головкой и плоскими шайбами.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	FP-50			391 USD	90 дней

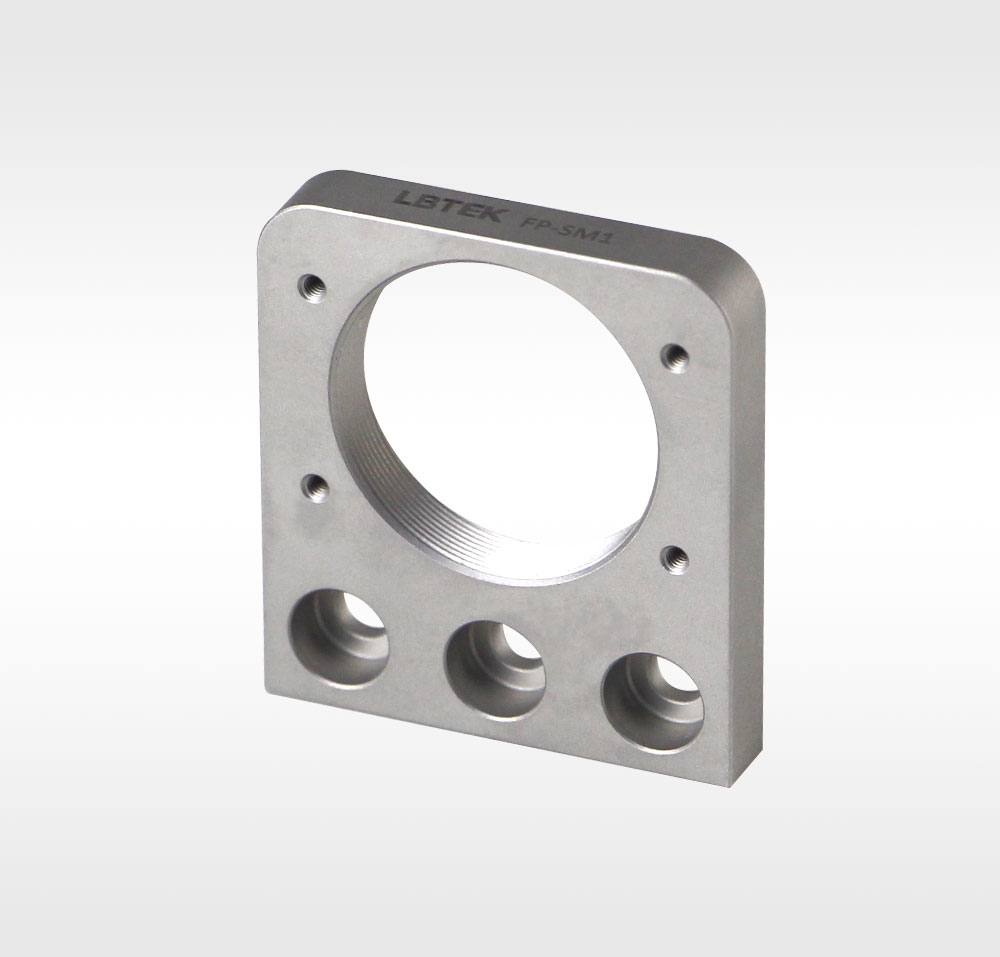

Настенная пластина для оптоволоконной муфты

Материал: нержавеющая сталь 303.
Обработка поверхности: пескоструйная обработка + пассивация.
В комплекте стопорное кольцо SM1R.
Резьбовое отверстие М2 для крепления оптоволоконного соединителя.

Настенная пластина для монтажа оптоволоконного соединителя LBTEK может быть установлена сбоку от монтажного основания оптоволоконного соединителя с помощью двух прилагаемых винтов M4. В 4 резьбовых отверстия M2 можно вставить волоконно-оптический соединитель. Он поставляется с отверстием с внутренней резьбой SM1 и совместим с нашими тубусами линз диаметром 25,4 мм и другими резьбовыми компонентами SM1. В комплект поставки входит стопорное кольцо SM1.
