Оптическая стойка Ø12 мм с основанием, отверстие с резьбой М4 сверху

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Основные детали установки.

Базовые установочные детали LBTEK в основном включают наборы винтов, стойки, кронштейны для стоек, основания, прижимные блоки, ключи для стопорных колец и соответствующие аксессуары.

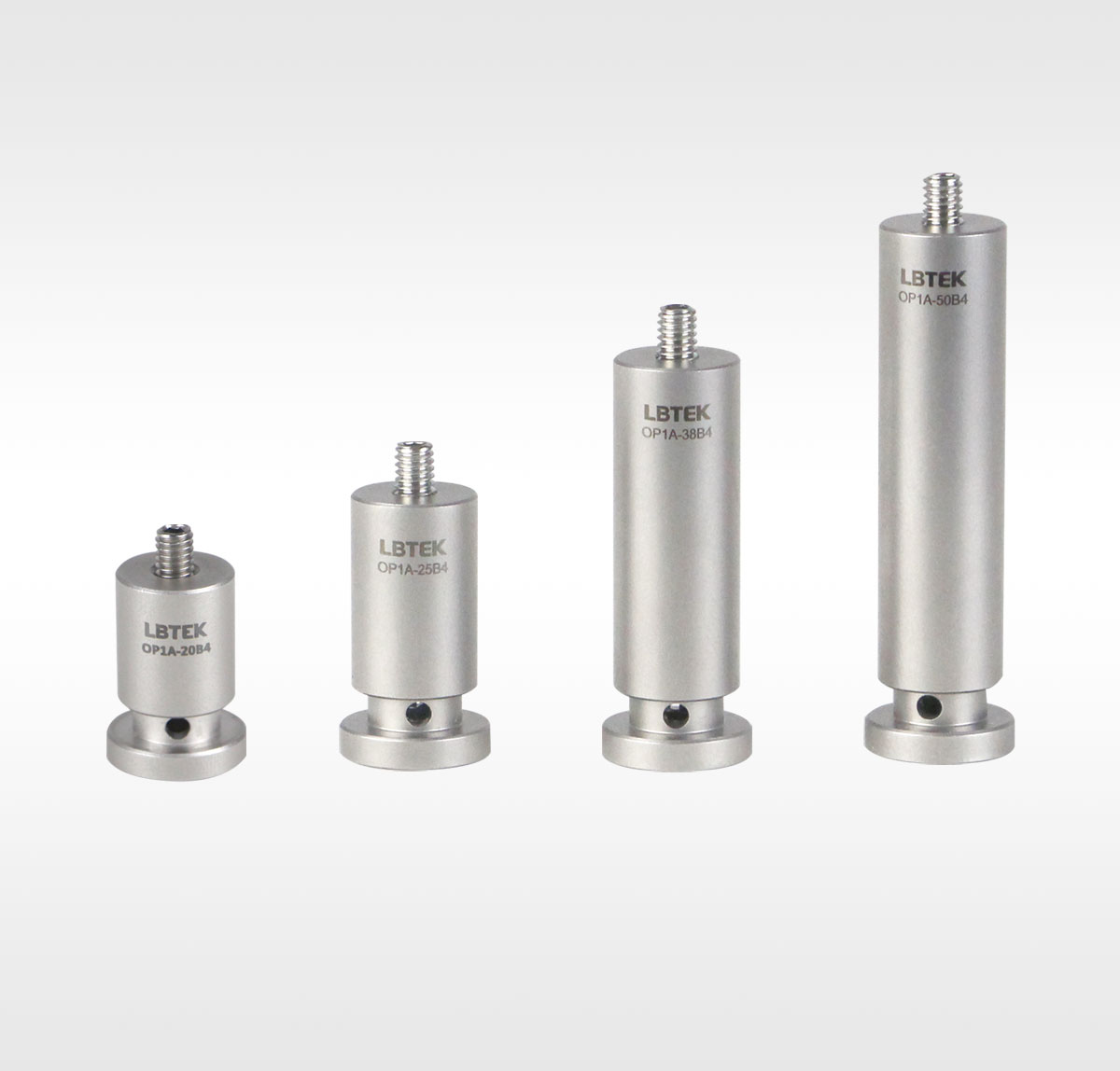

Оптическая стойка Ø12 мм с основанием.

Отверстие с резьбой М4 сверху, отверстие с резьбой М6 снизу.
Боковое сквозное отверстие Ø2,4 мм для затягивания/ослабления крепления.
Конструкция с креплением на основании, совместимая с мини-вилками LBTEK серии PHA.

Оптическая стойка LBTEK Ø12 мм с основанием изготовлена из нержавеющей стали 303 и обычно используется для соединения монтажных кронштейнов оптических компонентов. Верхняя и нижняя часть стойки снабжены резьбовыми отверстиями М4 и М6 соответственно, которые можно использовать для расширения различных оптомеханических компонентов. Нижняя часть представляет собой базовую конструкцию. При использовании с вилочным блоком ее можно закрепить на оптическом столе или макетной плате. Сбоку также имеется сквозное отверстие Ø2,4 мм для облегчения установки. Кроме того, в дополнение к стандартным оптическим штифтам, LBTEK также предоставляет специальные технологии обработки поверхности, услуги по настройке длины и размера. Если у вас есть особые потребности, обратитесь в службу технической поддержки LBTEK.

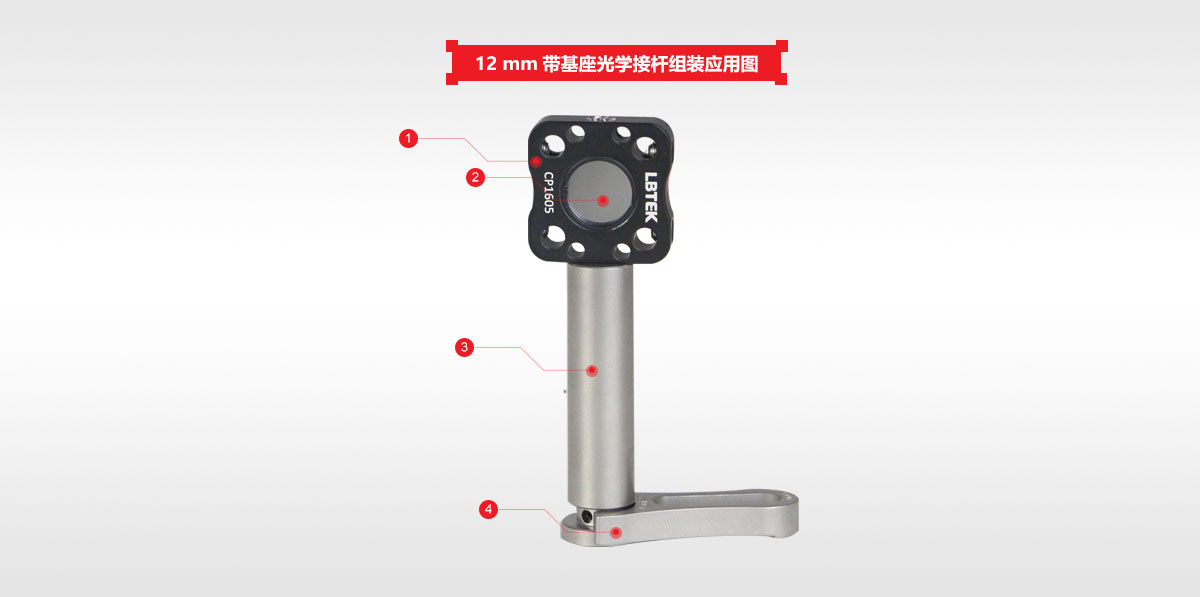

Схема применения узла оптической стойки LBTEK 12 мм с основанием	① Коаксиальная монтажная пластина 16 мм CP1605 ×1	② Оптический элемент Ø12,7 мм×1
	③ Оптическая стойка Ø12 мм с цоколем OP1A-50B3 ×1	④ Мини-вилочный блок PHA-16S ×1

Оптическая стойка Ø12 мм с основанием, отверстие с резьбой М4 сверху

Материал из нержавеющей стали 303, пескоструйная обработка поверхности + пассивационная обработка.
Верхние резьбовые отверстия М4 и нижние М6.
Боковое сквозное отверстие Ø2,4 мм

Оптическая стойка LBTEK Ø12 мм с основанием имеет отверстие с резьбой M4 сверху, которое можно адаптировать к большинству монтажных кронштейнов оптических компонентов, и отверстие с резьбой M6 снизу, которое является базовой конструкцией и совместимо с мини-вилкой LBTEK, зажим PHA-16S, который можно быстро установить. Для монтажа на оптическом столе или макетной плате стойка имеет сквозное отверстие Ø2,4 мм для обеспечения большего крутящего момента при затягивании компонентов. При покупке стойки в комплект поставки входят установочные винты с шестигранной головкой M4×12. Доступны в упаковках по 5 штук.
