Регулируемая по высоте стойка Ø38 мм, сверху резьбовое отверстие М6

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Основные детали установки.

Базовые установочные детали LBTEK в основном включают наборы винтов, стойки, кронштейны для стоек, основания, прижимные блоки, ключи для стопорных колец и соответствующие аксессуары.

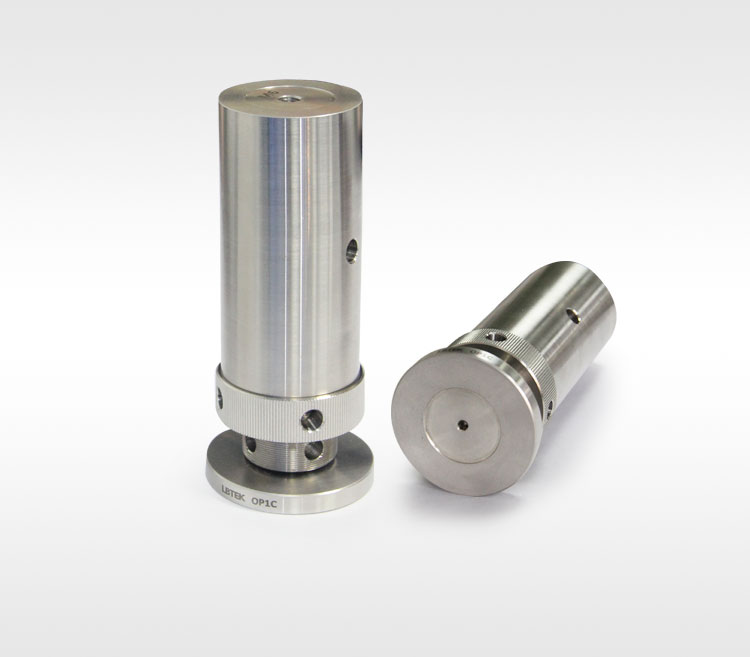

Регулируемая по высоте стойка Ø38 мм.

Регулируемая высота стойки
Спецификация верхнего резьбового отверстия: M6
Рифленая контргайка для фиксации
И стойка, и контргайка имеют отверстия под ключ для затягивания или ослабления.

В качестве опоры обычно используется регулируемая по высоте стойка LBTEK Ø38 мм OP1C. Верхнее резьбовое отверстие имеет размер M6, высота стойки регулируется. Когда стойка будет отрегулирована на желаемую высоту, ее можно зафиксировать с помощью стопорной гайки с накаткой. Как стойка, так и стопорная гайка имеют отверстия для гаечных ключей, позволяющие использовать шестигранный ключ на 5 мм или шариковую отвертку во время операций затягивания или ослабления. Кроме того, в дополнение к стандартным оптическим штифтам, LBTEK также предоставляет специальные технологии обработки поверхности, услуги по настройке длины и размера. Если у вас есть особые потребности, обратитесь в службу поддержки клиентов LBTEK.

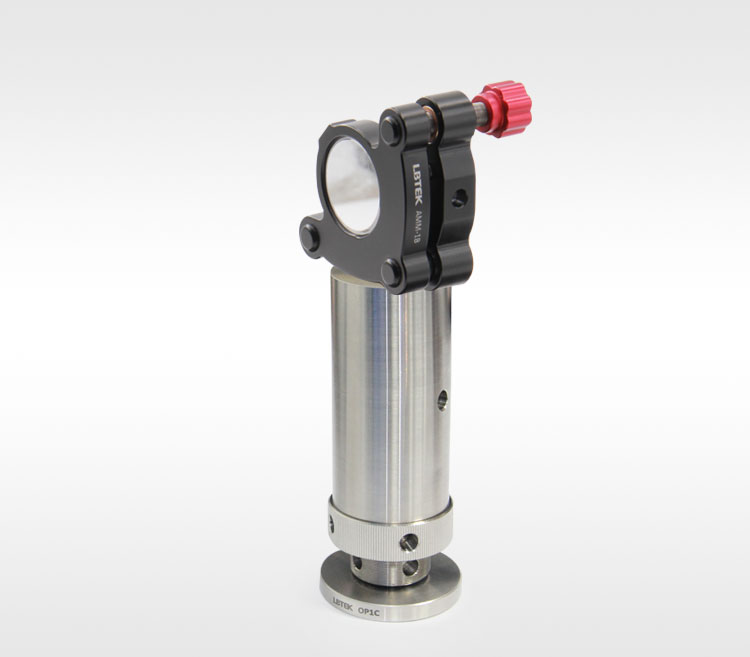

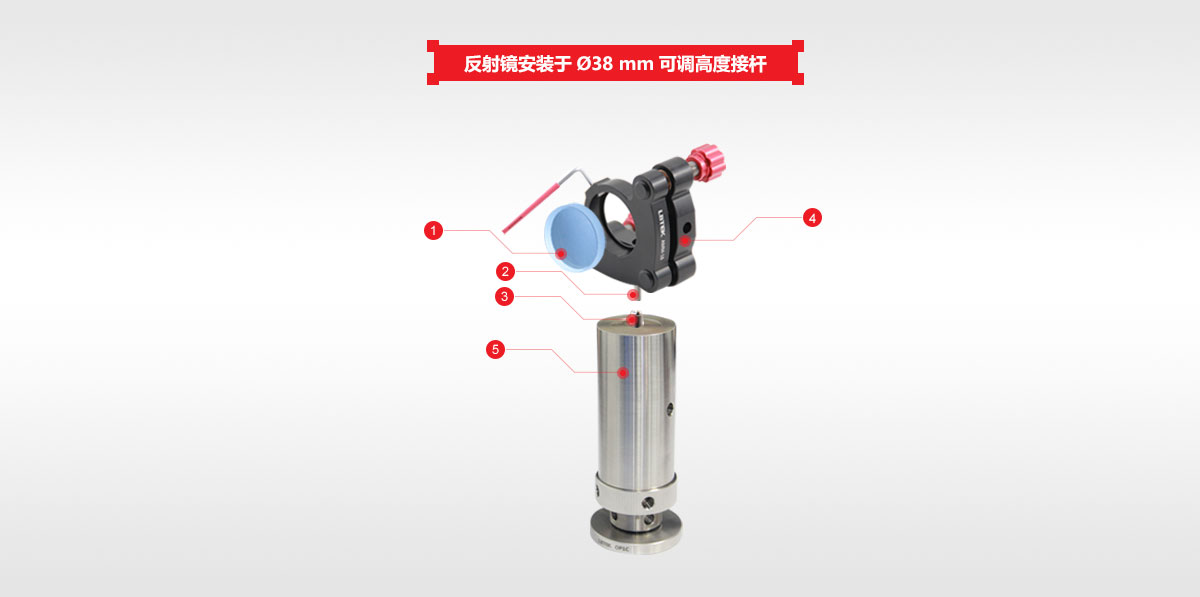

Стойки LBTEK Ø38 мм с регулируемой высотой часто используются для крепления отражателей.	① Отражатель PM10-AG ×1	② Винт M4 с потайной головкой × 1	③ Винтовой адаптер TAS1-M4M6 ×1
	④ Оптическое регулировочное крепление AMM-1B ×1	⑤ Регулируемая по высоте стойка Ø38 мм OP1C ×1

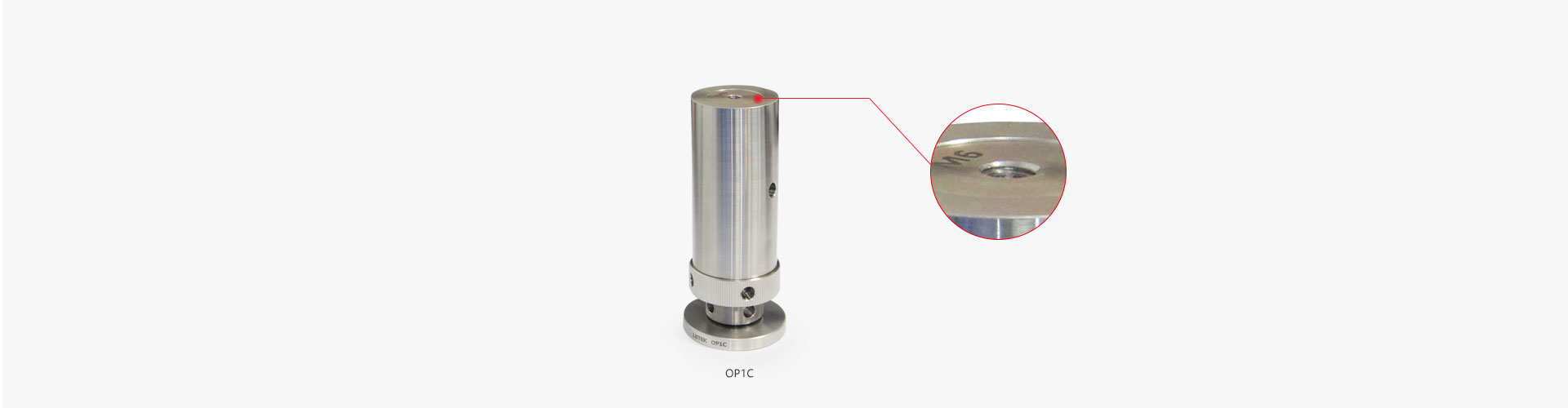

Регулируемая по высоте стойка Ø38 мм, сверху резьбовое отверстие М6

Внешний диаметр Ø38 мм
Диапазон регулировки высоты: 108–148 мм.
Спецификация верхнего резьбового отверстия: M6

Регулируемая по высоте стойка LBTEK OP1C имеет внешний диаметр 38 мм и отверстие с резьбой М6 сверху. С прикрепленным опорным основанием высоту можно регулировать от 108 мм до 148 мм. Если опорное основание снято, его можно отрегулировать в пределах от 106 мм до 142 мм и зафиксировать с помощью стопорной гайки с накаткой. Стойка и контргайка имеют отверстия под гаечный ключ, их можно затянуть или ослабить с помощью шестигранного ключа на 5 мм или шариковой отвертки. В нижней части стойки имеется основание. Вы можете использовать вилочный блок, чтобы закрепить его на макетной плате или оптической платформе, или вы можете открутить основание и закрепить его на других компонентах или платформах через отверстия с резьбой М6 и переходные винты для регулировки высоты.
