Скользящий воротник

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Основные детали установки.

Базовые установочные детали LBTEK в основном включают наборы винтов, стойки, кронштейны для стоек, основания, прижимные блоки, ключи для стопорных колец и соответствующие аксессуары.

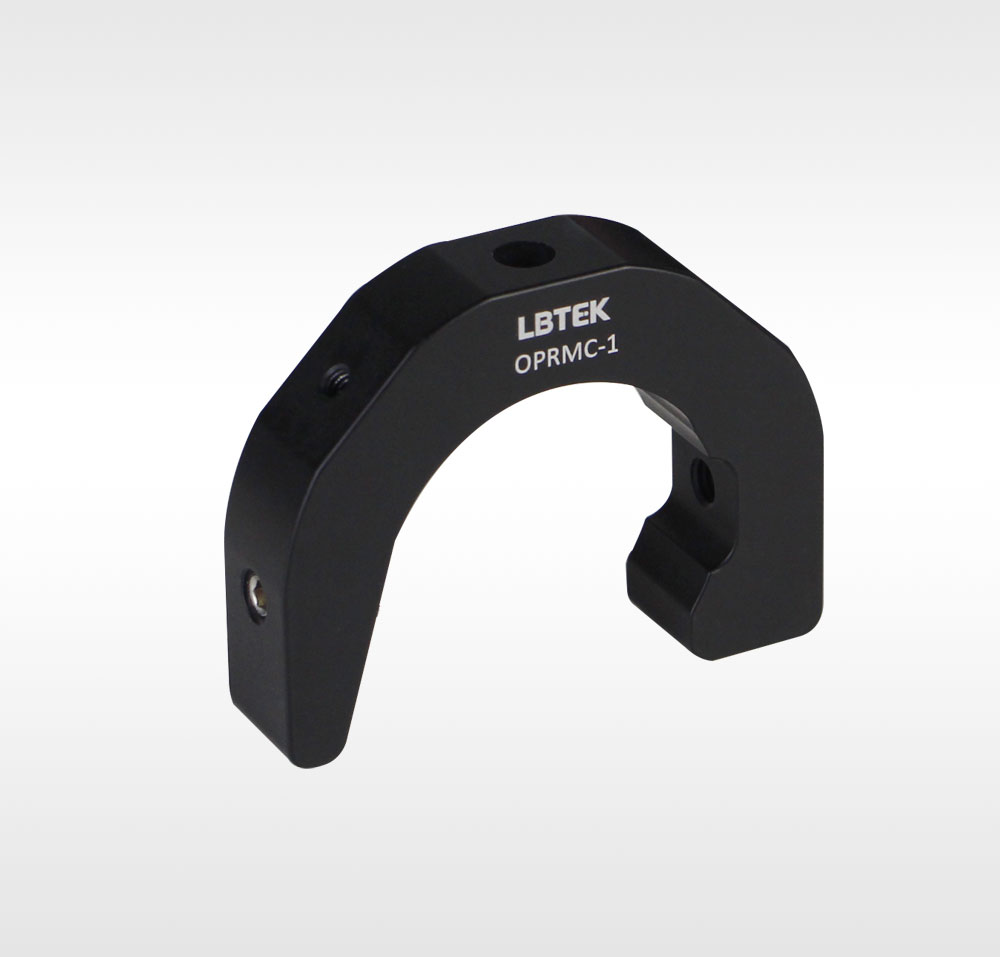

Хомут для стойки Ø38 мм.

C-образная конструкция давления
Диаметр зажима: 38 мм
Материал: алюминиевый сплав 6061-T6.

Воротник для столбов LBTEK Ø38 мм имеет конструкцию с давлением C, которая позволяет ему свободно скользить по столбикам Ø38 мм. Винт с резиновой головкой M6 используется для соединения и фиксации стойки и воротника на стороне воротника, не имеющей С-образной формы. Этот воротник может соединять оптико-механические компоненты с потайными отверстиями M4 или резьбовыми отверстиями через 2 резьбовых отверстия M4, такие как рамы зеркал, диафрагмы и т. д. Компоненты с резьбой M6, например макетные платы, также можно подключать через потайные отверстия M6 или отверстия с резьбой M6.

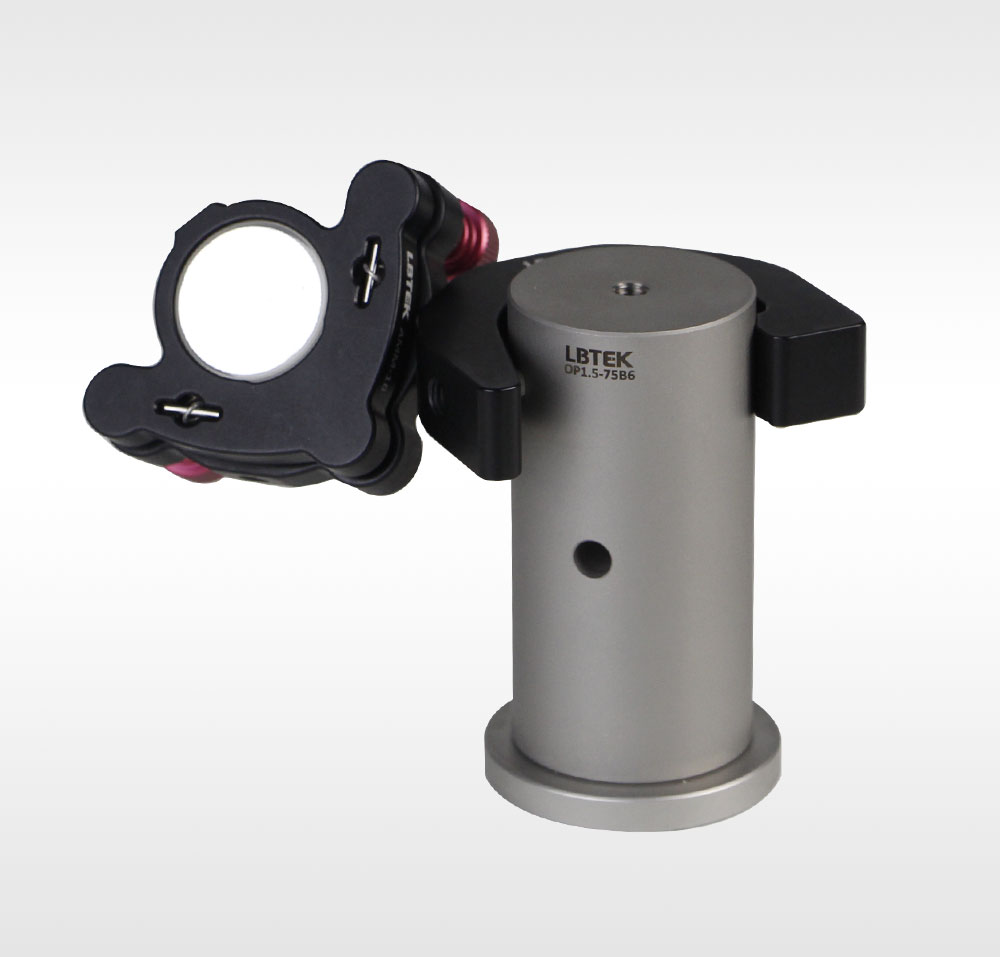

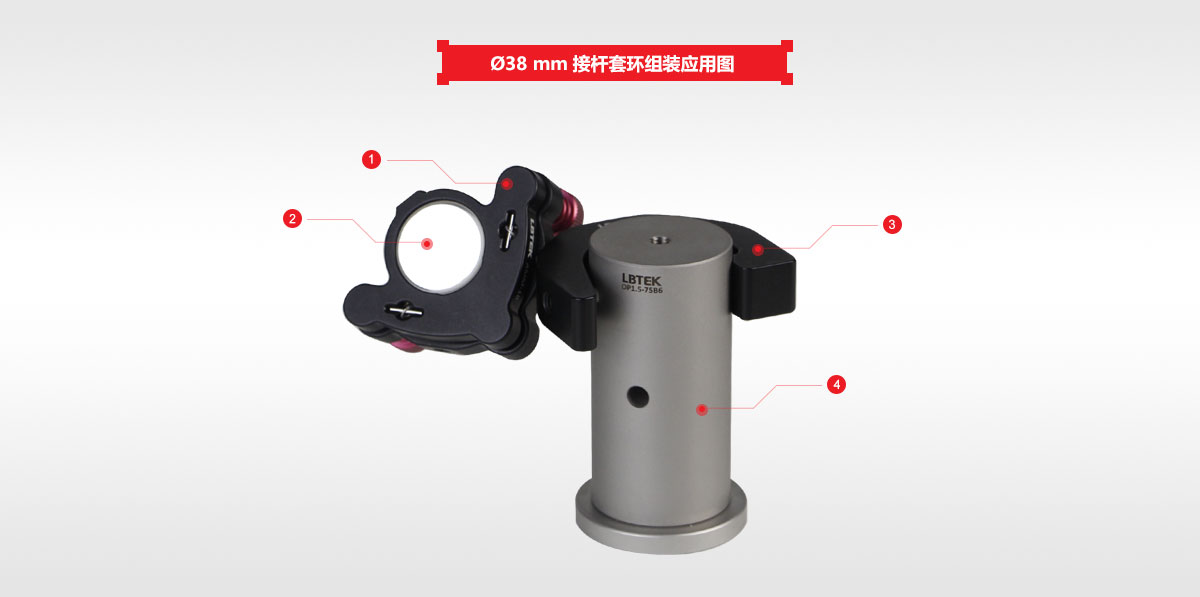

Схема применения узла стоечного воротника LBTEK Ø38 мм	① Стандартная О-образная рамка для зеркала AMM-1B ×1.	② Плоский отражатель из металлической пленки PM10-AG ×1
Схема применения узла стоечного воротника LBTEK Ø38 мм	③ Хомут для стойки Ø38 мм OPRMC-1 ×1	④ Оптическая стойка без основания Ø38 мм OP1.5-75B6 ×1

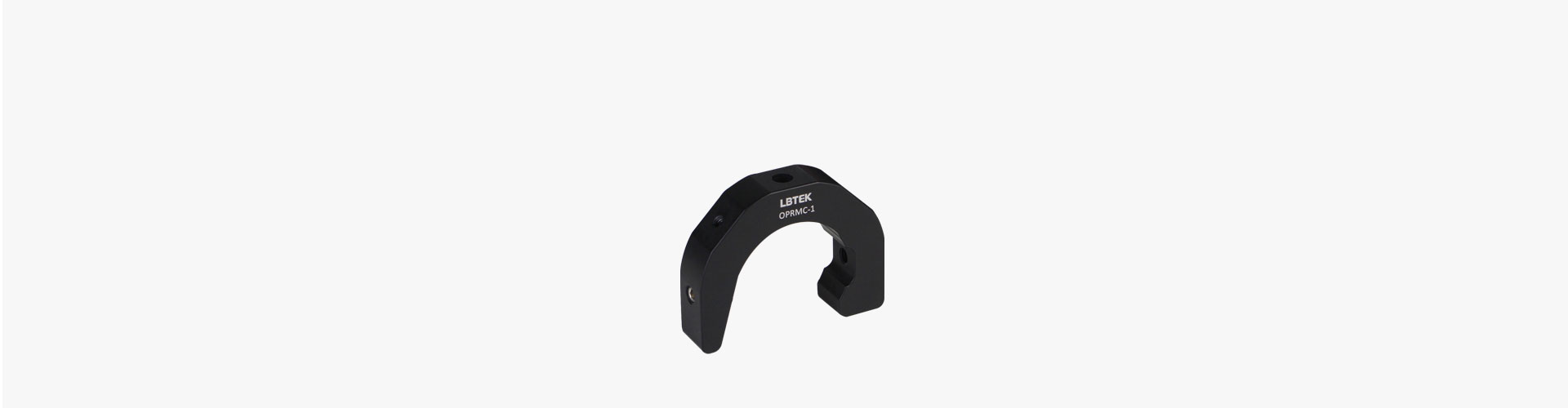

Скользящий воротник

Диаметр зажима: 38 мм
Толщина: 15 мм
Потайное отверстие М6, резьбовое отверстие М4, резьбовое отверстие М6

Хомут LBTEK Ø38 мм имеет четыре точки крепления: сверху потайное монтажное отверстие М6, с обеих сторон под углом 45° отверстие с резьбой М4, сбоку отверстие с резьбой М6. Хомут скользит по стойке в желаемое положение и фиксируется винтами с резиновыми наконечниками шестигранным ключом на 5 мм. Отверстия с резьбой М4 обычно используются для соединения оптико-механических компонентов с потайными отверстиями или резьбовыми отверстиями М4, например, рамок зеркал, диафрагм и т.д. Компоненты с резьбой M6, например макетные платы, также можно подключать через потайные отверстия M6 или отверстия с резьбой M6.
