Скользящий оптический воротник

Технические характеристики
Изображения

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Основные детали установки.

Базовые установочные детали LBTEK в основном включают наборы винтов, стойки, кронштейны для стоек, основания, прижимные блоки, ключи для стопорных колец и соответствующие аксессуары.

Хомут для стойки Ø25 мм.

C-образная конструкция давления
Материал: алюминиевый сплав 6061-T6.
Диаметр зажима: 25 мм

LBTEK предлагает хомуты для стоек диаметром 25 мм с С-образной компрессионной конструкцией, которая позволяет им свободно скользить по стойкам диаметром 25 мм. Хомут крепится с помощью не повреждающего пластикового винта с головкой и содержит 2 отверстия с резьбой M4 и 1 отверстие с потайной головкой M4. Потайное отверстие посередине, и резьбовое отверстие с одной стороны позволяют осуществлять вертикальную установку оптико-механических компонентов.

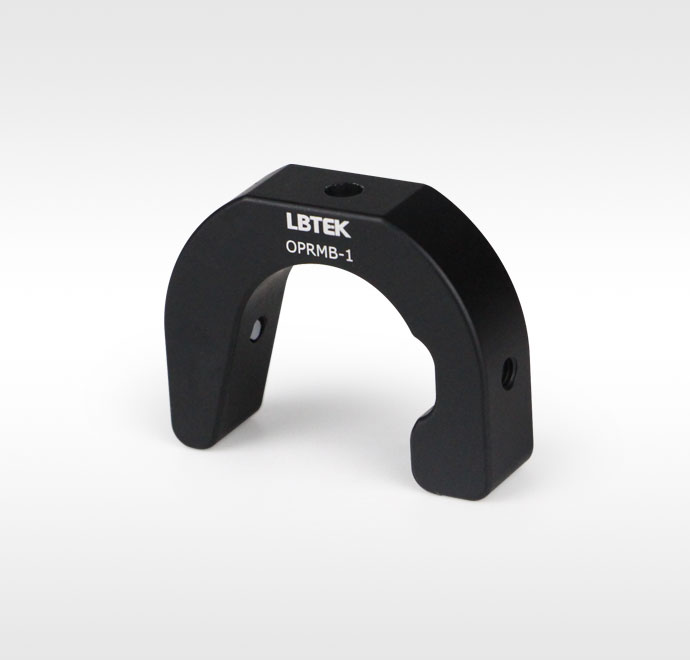

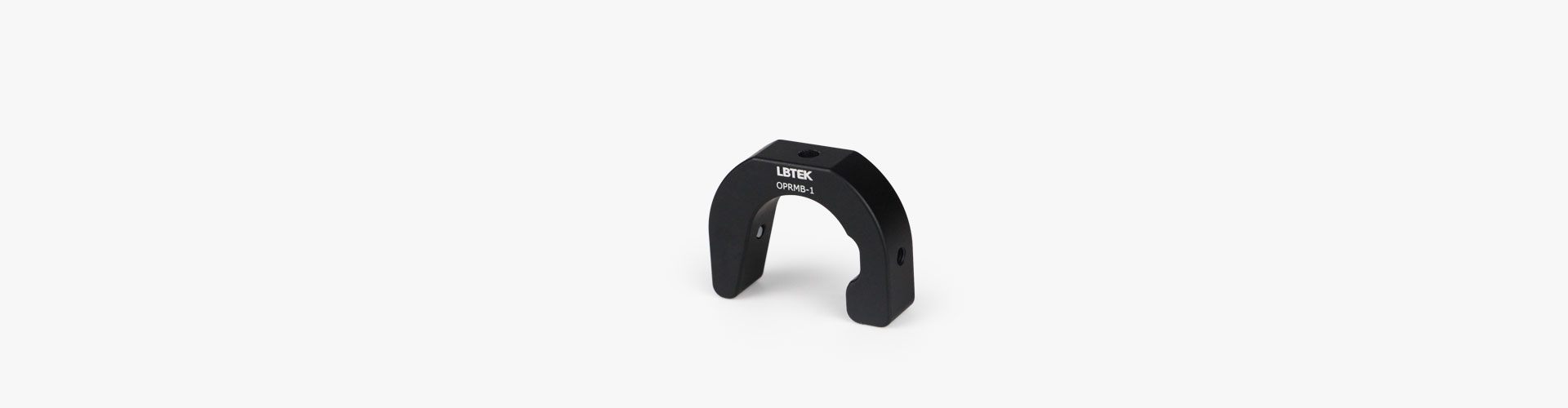

Скользящий оптический воротник

Материал: алюминиевый сплав 6061-T6.
Диаметр зажима: 25 мм
Толщина 12 мм
Резьбовое отверстие M4, отверстие с потайной головкой M4

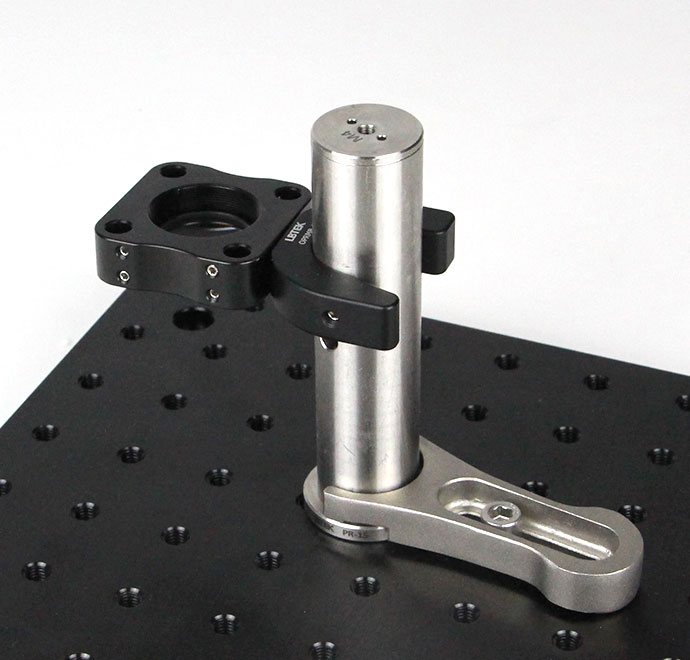

Модель OPRMB-1 для стойки диаметром 25 мм, поставляемая компанией LBTEK, имеет три точки крепления. Резьбовое отверстие с одной стороны имеет винт с резиновой головкой для фиксации стойки. Сквозное отверстие с потайной головкой посередине и сквозное резьбовое отверстие с другой. стороны доступны. Устанавливайте оптико-механические компоненты вертикально. Хомут можно сдвинуть вдоль стойки в нужное положение и зафиксировать с помощью шестигранного ключа на 2 мм, чтобы зафиксировать винт.
