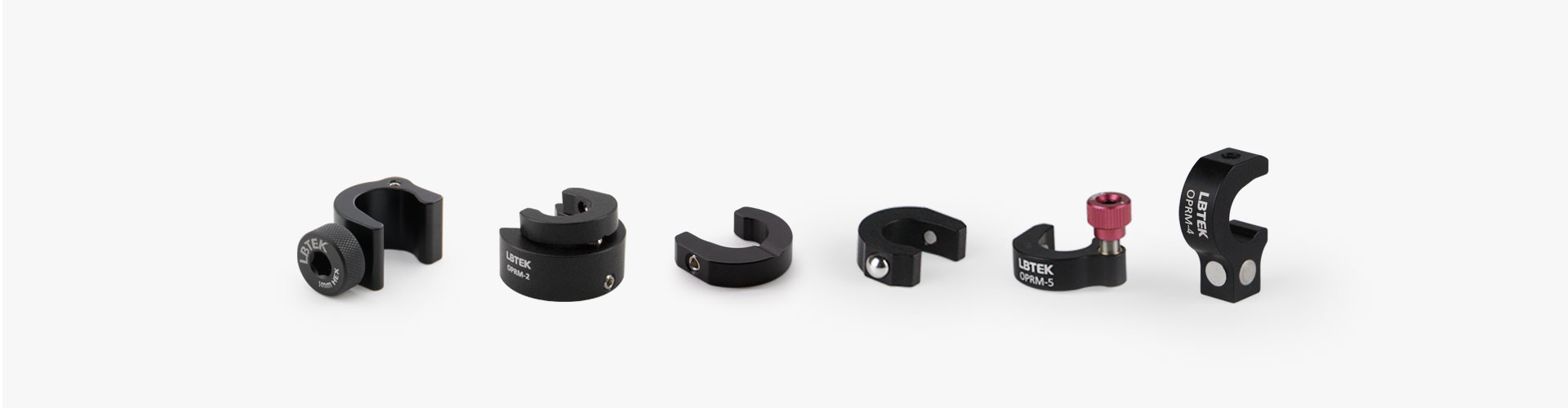

Сдвижной воротник стойки можно прикрепить непосредственно к стойке сверху или сбоку. Винты с накатанной головкой фиксируют стойку. При установке стойки в кронштейн стойки надевайте воротник стойки, когда он примерно отрегулирован на определенную высоту. нижняя часть соединена с верхней частью кронштейна стойки. С помощью шестигранного ключа на 2 мм отрегулируйте высоту опоры винтов M3 на верхней поверхности, чтобы добиться точной регулировки высоты стойки в кронштейне стойки на 10 мм. Обратите внимание, что перед регулировкой высоты слегка закрепите стойку винтом с накатанной головкой на кронштейне стойки, чтобы предотвратить вращение стойки при изменении высоты стойки. В то же время ослабьте винты с накатанной головкой кронштейна стойки и воротника стойки, чтобы добиться грубой регулировки высоты стойки в кронштейне стойки.

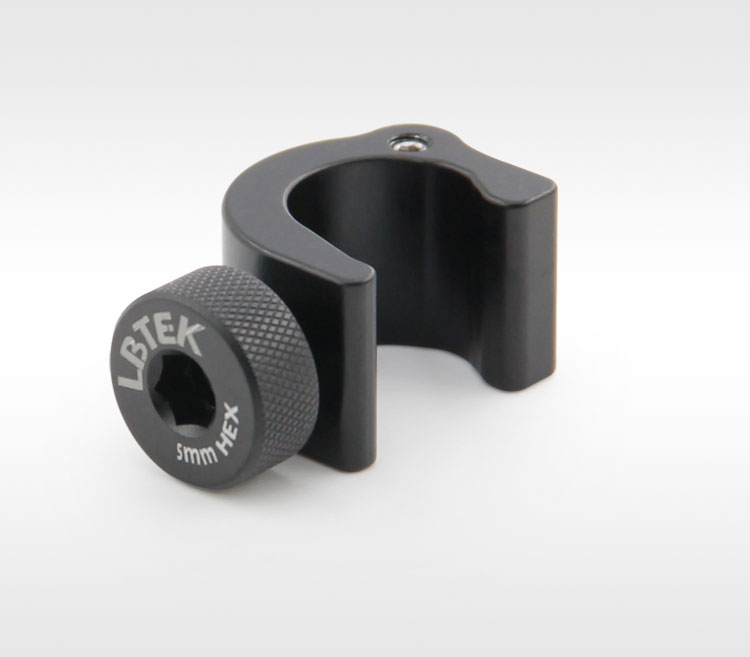

Скользящий оптический воротник
- Точная регулировка высоты стойки, максимальная регулируемая высота: 10 мм.
- Диаметр зажима: Ø12,7 мм
- Доступно в упаковках по пять штук.

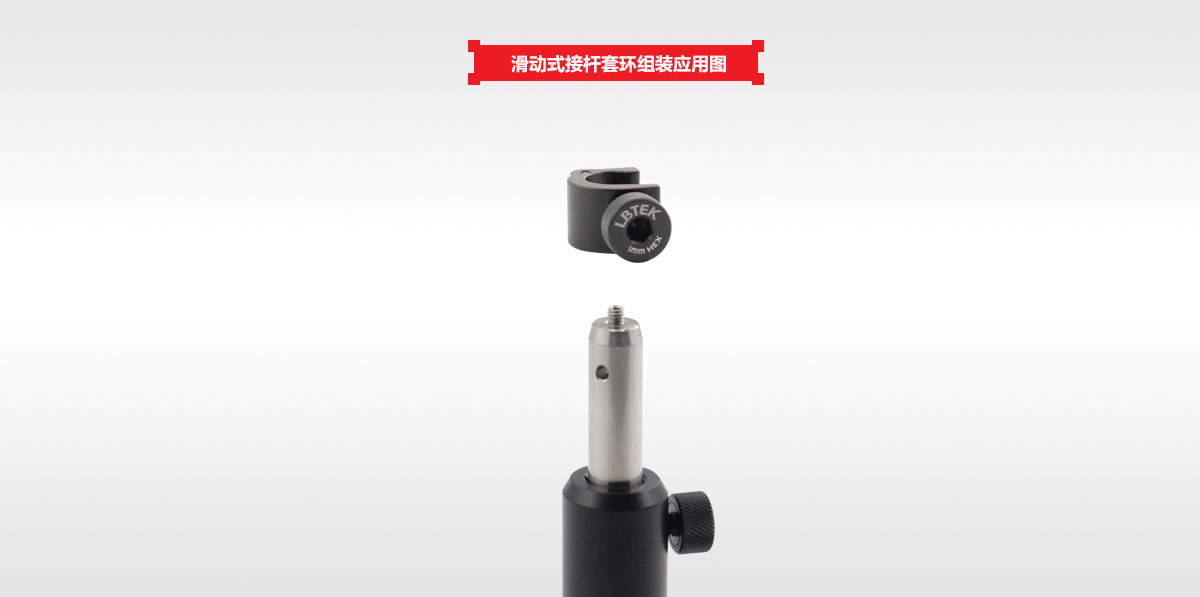

Скользящая втулка стойки LBTEK крепится к стойке диаметром 12,7 мм с помощью шестигранных винтов с накатанной головкой. При установке стойки в кронштейн стойки грубо отрегулируйте ее на определенную высоту и поместите втулку стойки снизу. Подсоединяется к верхней части стойки. кронштейн стойки, закрепите стойку винтами с накатанной головкой. С помощью шестигранного ключа на 2 мм отрегулируйте высоту опоры винта М3 на верхней поверхности, чтобы добиться точной регулировки высоты стойки в кронштейне стойки на 10 мм.
| Модель | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|
| OPRM-1 | 12 USD | 90 дней | ||||
| OPRM-1-P5 | 61 USD | 90 дней |

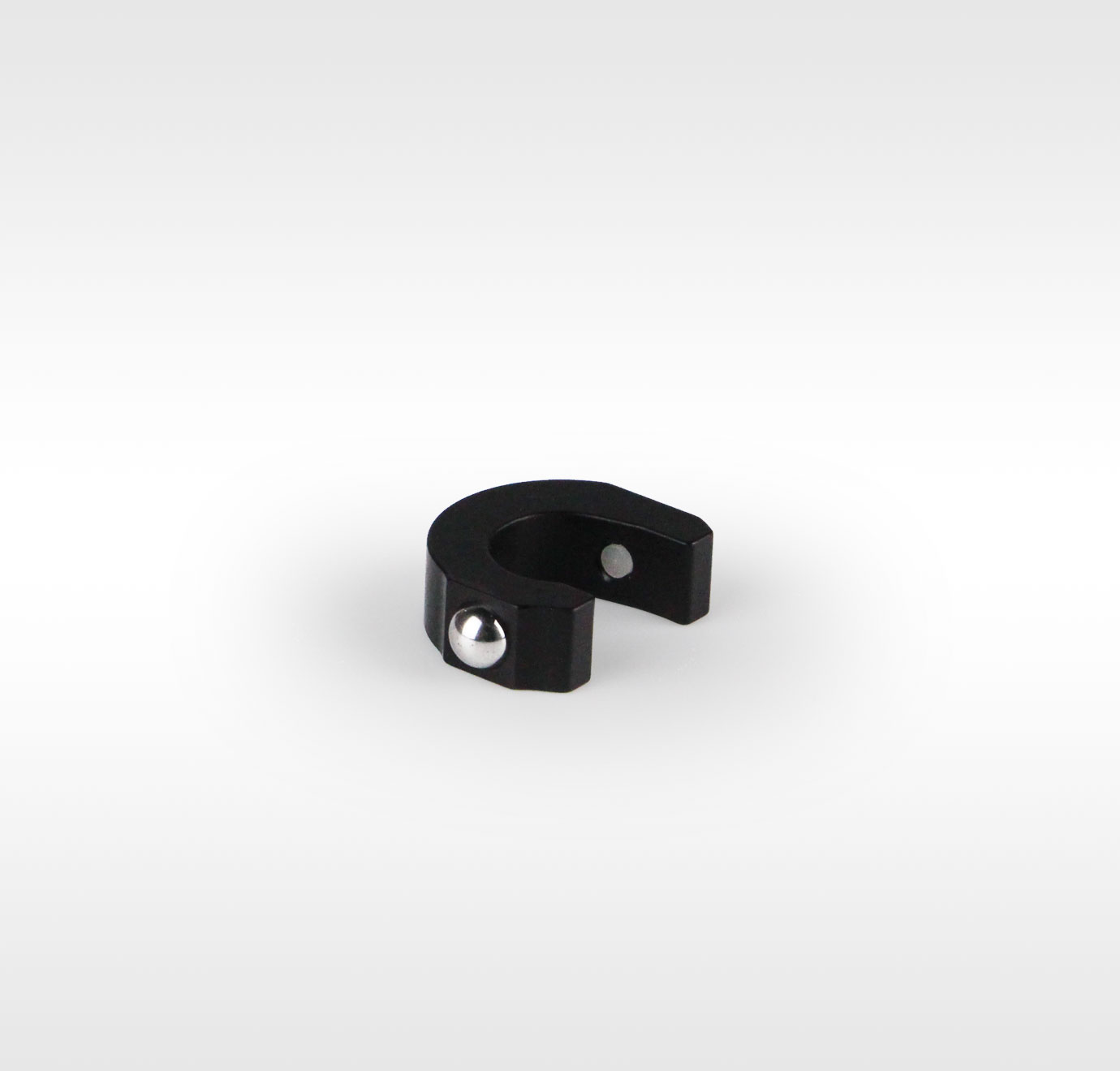

Узел ориентационного кольца стойки Ø12,7 мм
- Материал: алюминиевый сплав 6061-T6.
- Доступно для фиксированной высоты и вращательной ориентации стоек Ø12,7 мм.
- Стальной шарик и конструкция с V-образной канавкой обеспечивают повторяемость позиционирования с углом менее 0,5°.

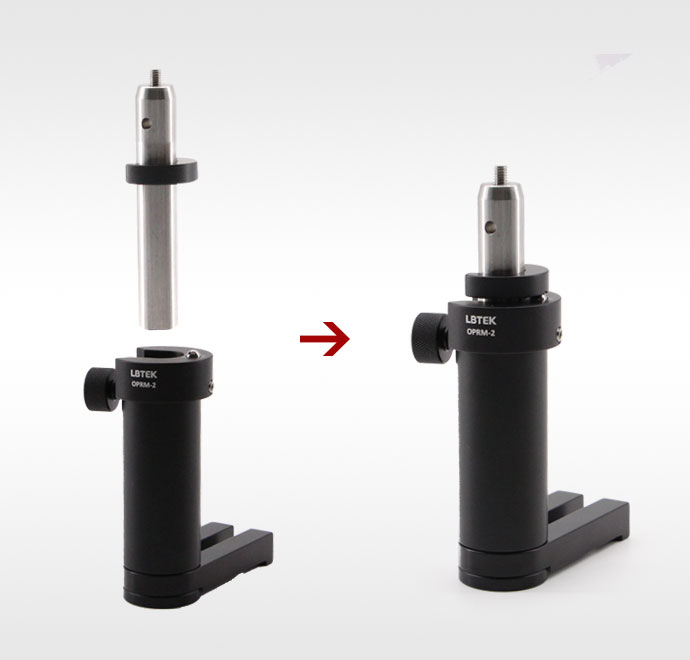

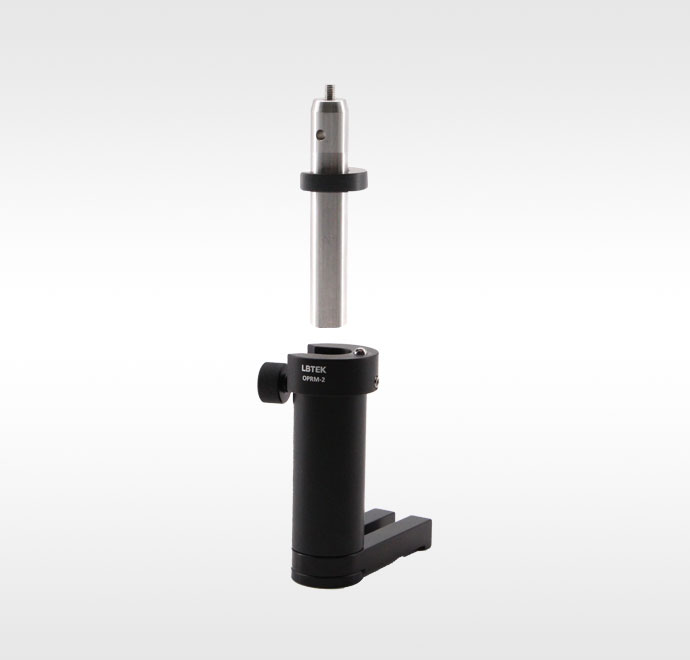

Узел ориентировочного воротника стойки диаметром 12,7 мм, поставляемый LBTEK, используется для поддержания высоты и вращательной ориентации стойки. Он состоит из двух частей: одна - это воротник кронштейна стойки, закрепленный на кронштейне стойки, а другая - воротник стойки. OPRM-3. Для достижения наилучшего эффекта во время использования винты с накатанной головкой кронштейна стойки необходимо затянуть с помощью воротника кронштейна стойки. Винты находятся в соответствующих положениях (как показано на рисунке справа). При регулировке положения вращения воротника кронштейна стойки винты с накатанной головкой на кронштейне должны иметь определенную нагрузку, чтобы обеспечить двухлинейный контакт. между стойкой и кронштейном. И воротник кронштейна стойки, и воротник стойки фиксируются винтами M4.

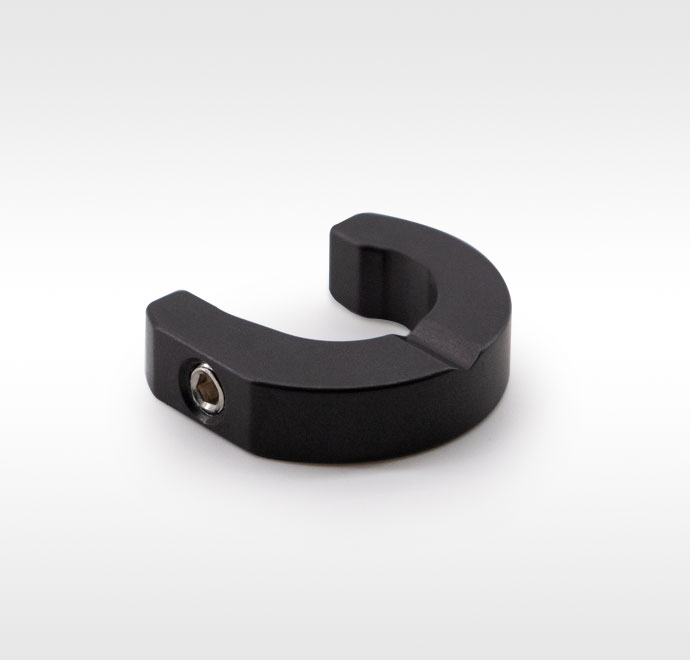

Хомут для стойки Ø12,7 мм
- Материал: алюминиевый сплав 6061-T6.
- Диаметр зажима: Ø12,7 мм
- Толщина 6 мм
- Доступно в упаковках по пять штук.
Хомут для стойки диаметром 12,7 мм, поставляемый компанией LBTEK, фиксируется на стойке диаметром 12,7 мм с помощью установочного винта. Хомут может быть гибко установлен на верхней части кронштейна стойки, не влияя на высоту монтажного устройства. Его также можно установить собирается на сборке OPRM -2. Средний буртик кронштейна шатуна подогнан для фиксации направления вращения.
| Модель | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|
| OPRM-3 | 16 USD | 90 дней | ||||
| OPRM-3-P5 | 37 USD | 90 дней |

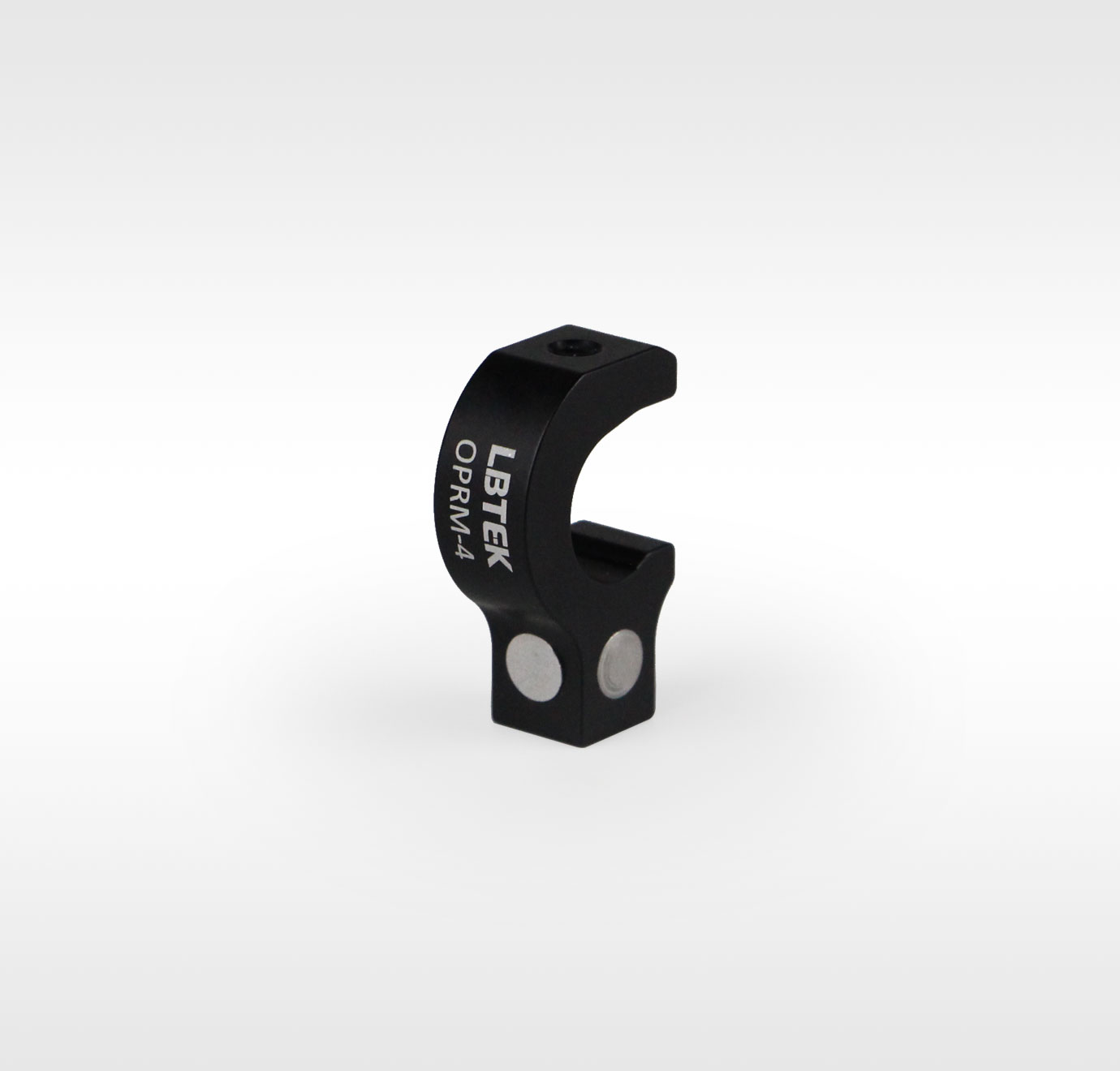

Контактный блок
- Используется в качестве промежуточного интерфейса для мобильных компонентов.
- Имеет пять износостойких контактных площадок для фиксации компонентов.
- Запираемый скользящий воротник для стойки диаметром 12,7 мм.
Когда для оптики и ее крепления требуется ровная поверхность во время перемещения или вращения, контактный блок OPRM-4 служит промежуточным интерфейсом и поддерживает стойку для сохранения ее высоты. Сверху, снизу и по бокам этого контактного блока расположены пять контактных площадок для удобства и гибкости использования. Если OPRM-4 установлен на наружном диаметре стойки Ø12,7 мм, его можно закрепить сбоку винтами с резиновой головкой M4.

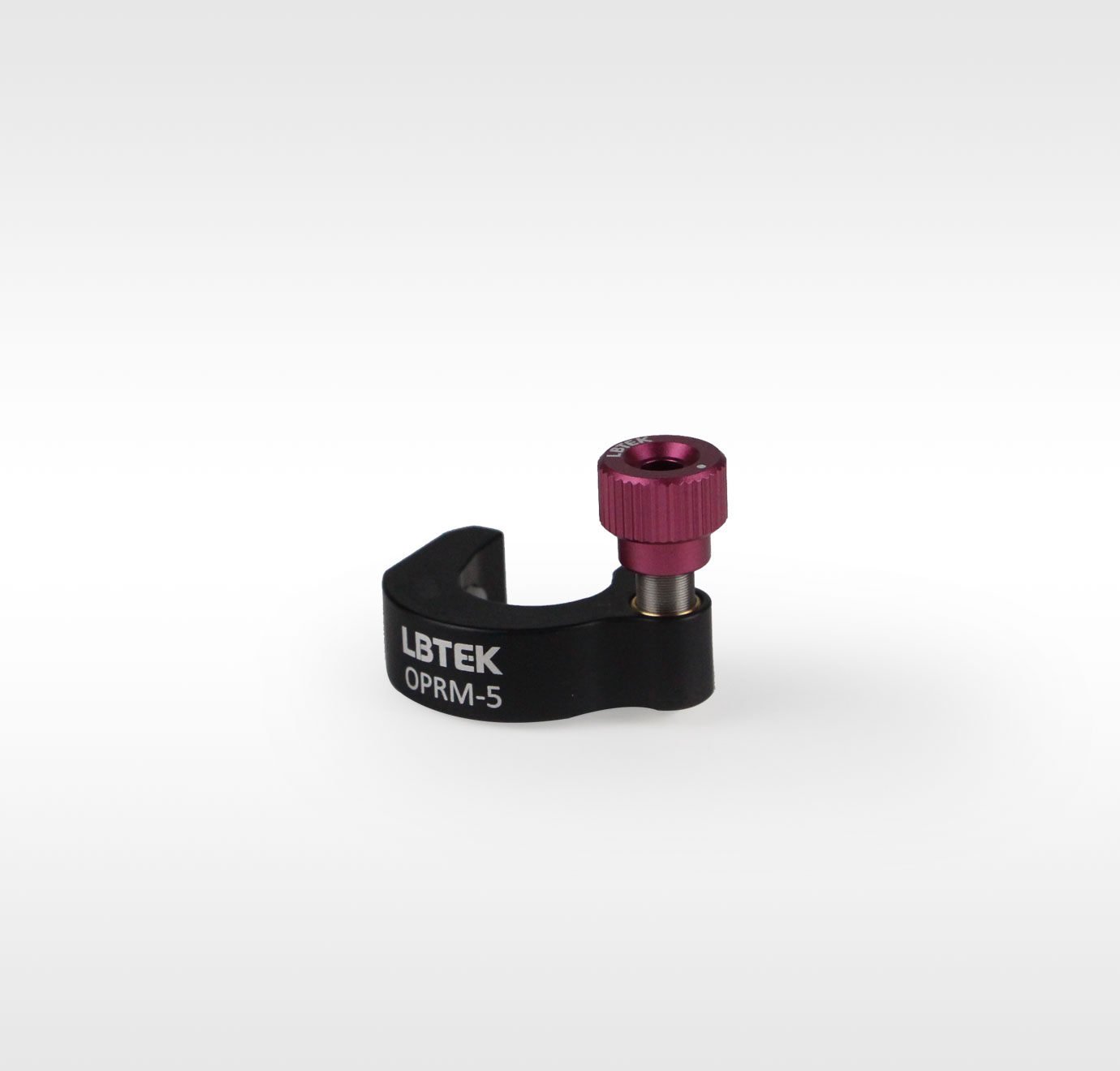

Регулируемый позиционер
- Точность регулировки: 0,25 мм/оборот.
- Запираемый скользящий воротник для крепления стоек диаметром 12,7 мм.
- Шестигранник М5×0,25, сменный.

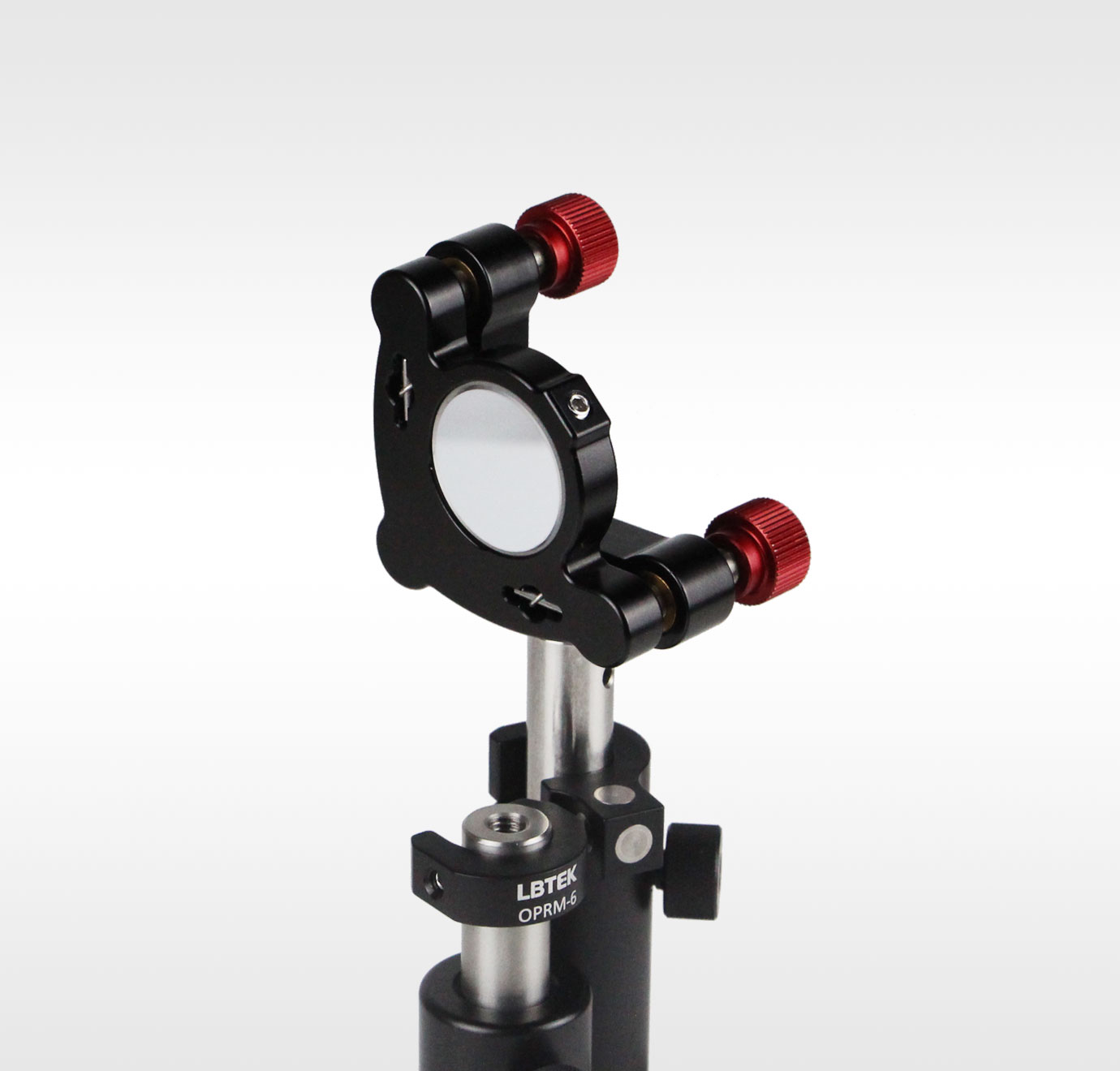

Регулируемый позиционер OPRM-5, поставляемый LBTEK, используется для точного позиционирования осевой высоты стойки. Позиционер оснащен высокоточным шестигранным регулятором M5×0,25, который обеспечивает точное позиционирование с помощью шестигранного ключа на 2 мм. Этот регулятор можно заменить любым другим шестигранным регулятором M5×0,25, если требуется больший или меньший диапазон хода. На рисунке справа показан регулируемый позиционер, установленный на внешнем диаметре стойки Ø12,7 мм для перемещения стойки Ø12,7 мм. Его можно закрепить боковыми винтами с резиновой головкой M4.
Регулируемый фиксированный упор
- Использовать в качестве ограничителя или опорного края
- Шарик из закаленной нержавеющей стали, одноточечный контакт.
- Запираемый скользящий воротник для стойки диаметром 12,7 мм.

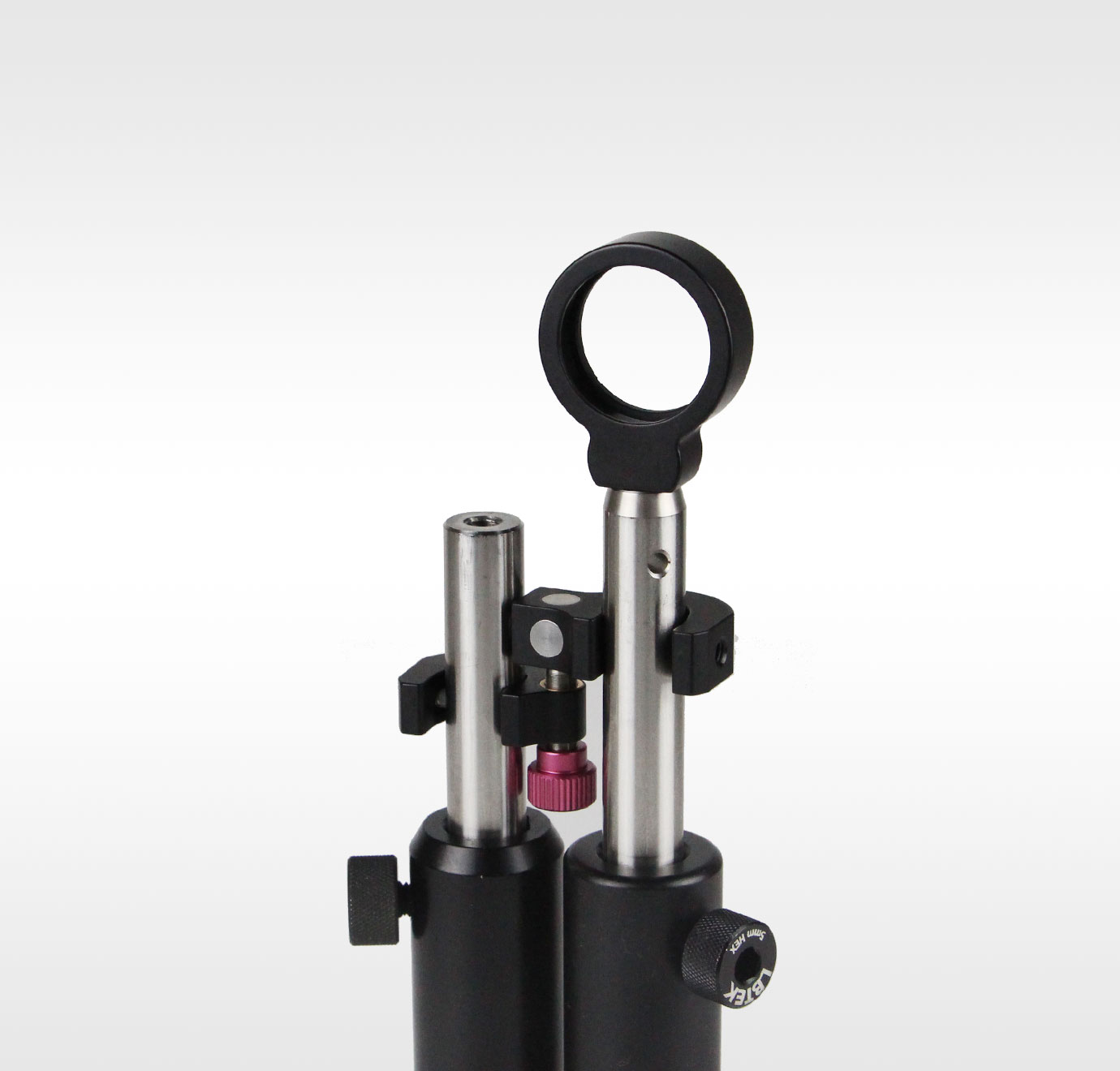

Регулируемый фиксированный упор OPRM-6, поставляемый LBTEK, можно использовать в качестве поворотного упора при использовании с контактным блоком OPRM-4. Альтернативно, несколько таких остановок можно использовать одновременно для построения опорных ребер. Он идеально подходит для повторяющегося позиционирования оптических компонентов внутри системы, а также для случаев, когда в приложении необходимо заменить несколько компонентов. Шарик из закаленной стали на одном конце OPRM-6 обеспечивает единую точку контакта. Он установлен на внешнем диаметре стойки Ø12,7 мм и может быть закреплен сбоку с помощью винтов M4 с резиновыми наконечниками.
