Вращающийся зажим стойки Ø12,7 мм

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Основные детали установки.

Базовые установочные детали LBTEK в основном включают наборы винтов, стойки, кронштейны для стоек, основания, прижимные блоки, ключи для стопорных колец и соответствующие аксессуары.

Угловой зажим для стойки Ø12,7 мм.

Материал: алюминиевый сплав 6061-T6.

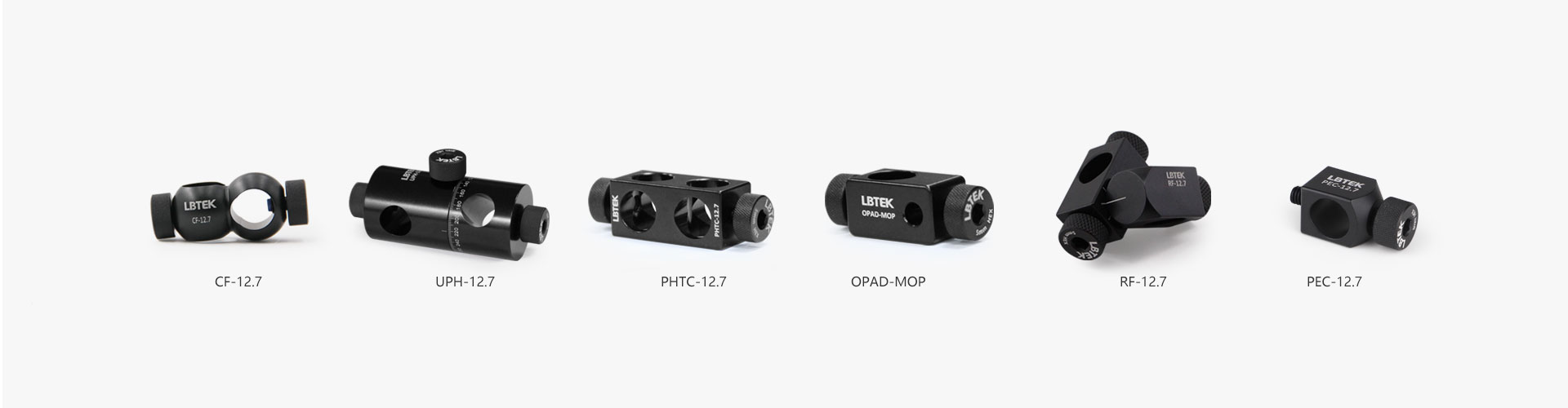

Уголки зажима доступны в различных вариантах.
Совместим со стойками Ø12,7 мм.

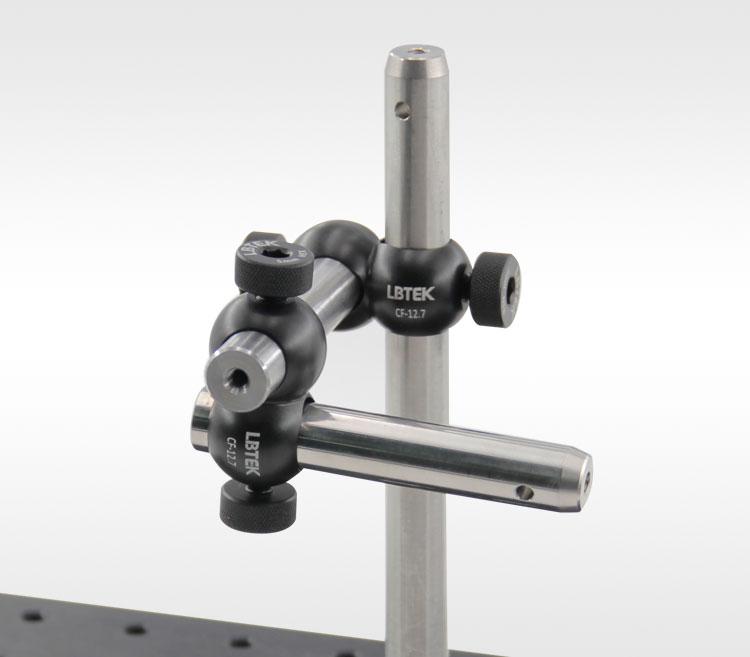

Угловой зажим для стоек LBTEK диаметром 12,7 мм имеет прочную конструкцию и может фиксировать стойки диаметром 12,7 мм друг к другу под углом 90° или плавно регулировать и фиксировать на 360° для получения стабильных и компактных сложных комбинаций аксессуаров, тем самым улучшая использование пространства. адаптирован к лабораторным потребностям. На внутренней стенке зажима предусмотрена канавка для обеспечения стабильного двухлинейного контакта при фиксации со стойкой и предотвращения вращения или скольжения стойки. Затягиваемые вручную шестигранные винты с накаткой на боковой стороне зажима обеспечивают зажимное усилие для фиксации стойки. Для усиления установки можно также использовать шестигранный ключ на 5 мм. Будьте осторожны, не затягивайте слишком сильное усилие, чтобы не повредить руку -винты. LBTEK предоставляет специальные технологии обработки поверхности и услуги по индивидуальному заказу размеров. Если у вас есть какие-либо потребности, пожалуйста, свяжитесь со службой поддержки клиентов, чтобы обсудить конкретные вопросы индивидуального обслуживания.

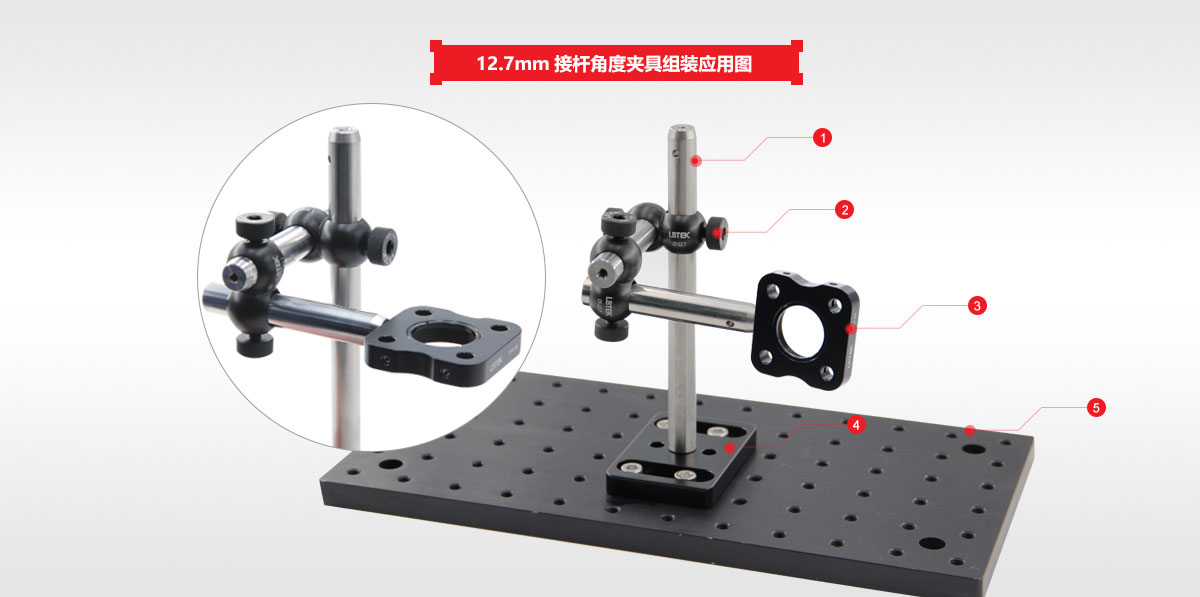

① Оптическая стойка из нержавеющей стали Ø12,7 мм OP-200 ×1	② Угловой зажим для стойки Ø12,7 мм CF-12,7 ×1	③ Коаксиальная монтажная пластина 30 мм OPM-9B ×1
④ Основание кронштейна стойки ПБ-3 ×1	⑤ Стандартный оптический макет MBB-1530 ×1

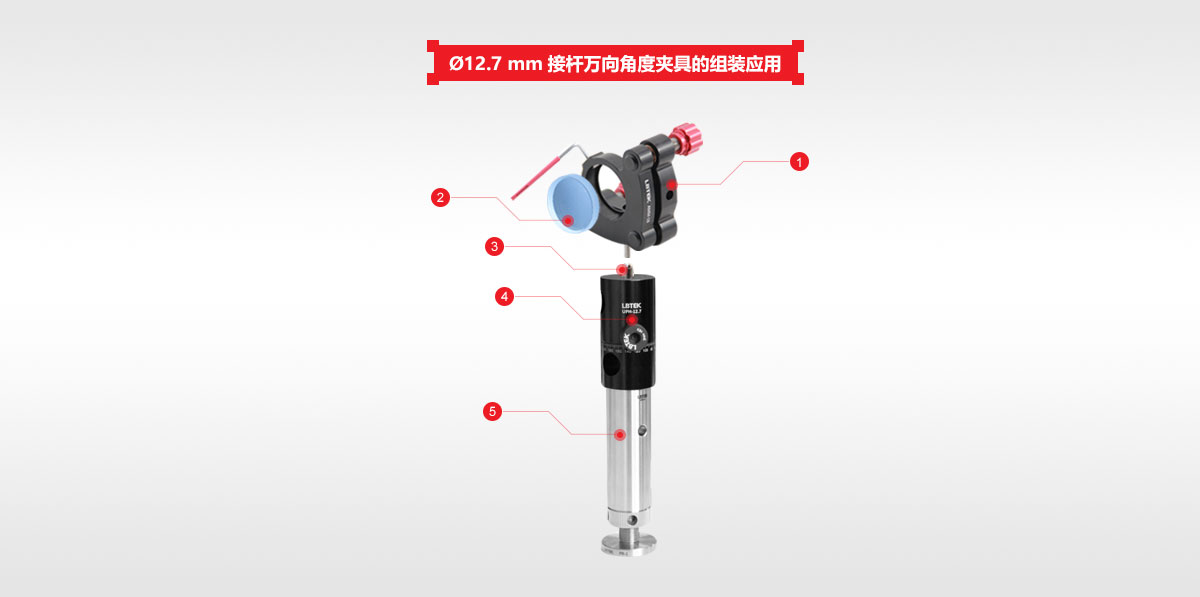

Монтажное применение универсального углового зажима LBTEK Ø12,7 мм.	① Оптическое регулировочное крепление AMM-1B ×1	② Отражатель PM10-AG ×1	③ Винтовой адаптер TAS1-M4M6 ×1
	④ Универсальный угловой зажим для стойки Ø12,7 мм UPH-12,7 ×1	⑤ Регулируемая по высоте стойка Ø25 мм OP1D ×1

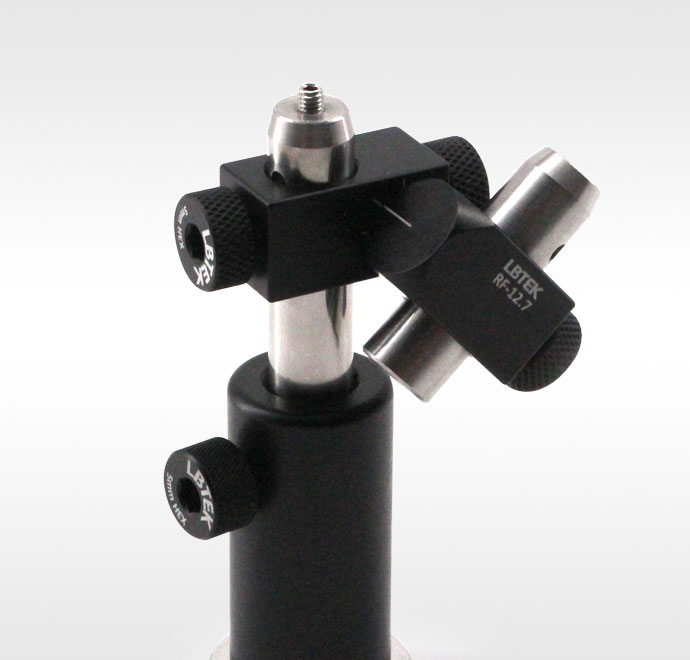

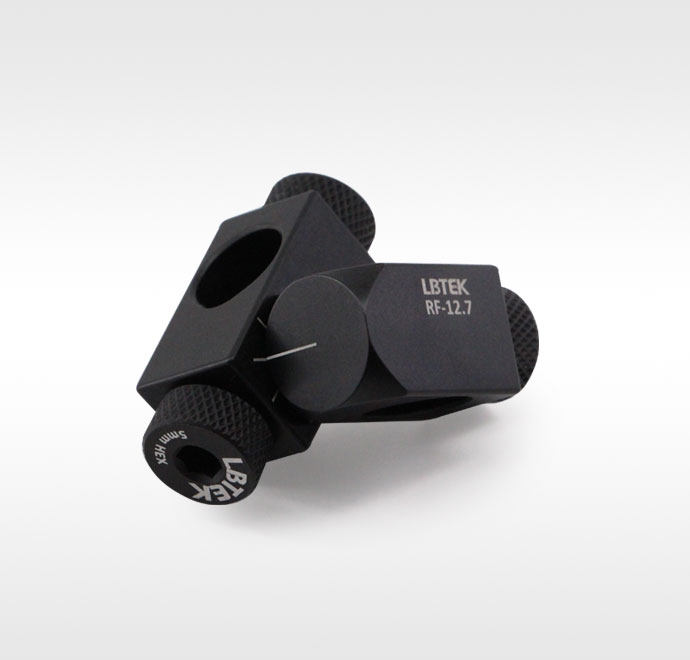

Вращающийся зажим стойки Ø12,7 мм

Материал: алюминиевый сплав 6061-T6.
Совместим со стойками Ø12,7 мм.
Угол зажима: 0 ~ 360 °

Угловой зажим для столбов диаметром 12,7 мм, поставляемый LBTEK, подходит для двух столбов диаметром 12,7 мм. Угол между стойками можно плавно регулировать на 360°, а через каждые 45° имеются выгравированные линии. Винты с накатанной головкой на торце используются для фиксации угла поворота и затягивания стойки. Все затягиваемые вручную стопорные винты можно затянуть шестигранным ключом на 5 мм (примечание: чрезмерный крутящий момент может привести к повреждению стопорных винтов. Рекомендуется использовать L-образный шестигранный ключ и осторожно затягивать короткий конец ручки).

Модель	Стоимость	Доставка
RF-12.7	49 USD	90 дней

RF-12.7-P5	241 USD	90 дней

Угловой зажим для стойки Ø12,7 мм

Материал: алюминиевый сплав 6061-T6.
Совместим со стойками диаметром 12,7 мм.
Фиксированный угол: 90 градусов

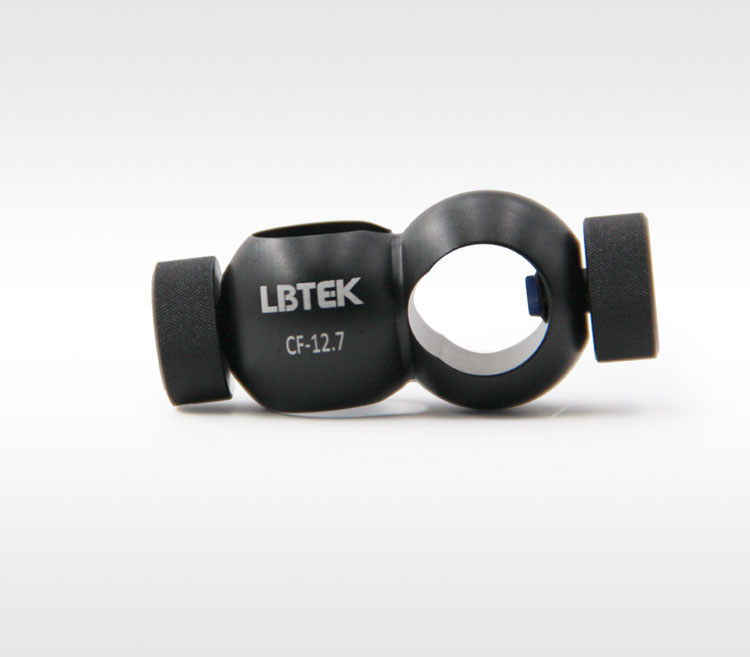

Угловой зажим для столбов LBTEK Ø12,7 мм (90°) имеет прочную конструкцию и может удерживать стойки диаметром 12,7 мм друг к другу под углом 90°, обеспечивая стабильное и компактное сочетание сложных аксессуаров, тем самым улучшая использование пространства и адаптируясь к Лабораторные потребности. На внутренней стенке зажима предусмотрена канавка для обеспечения стабильного двухлинейного контакта при фиксации со стойкой и предотвращения вращения или скольжения стойки. Затянутые вручную шестигранные винты с накаткой на боковой стороне зажима обеспечивают усилие зажима для фиксации стойки и обеспечивают стабильную сборку.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	CF-12.7			20 USD	90 дней

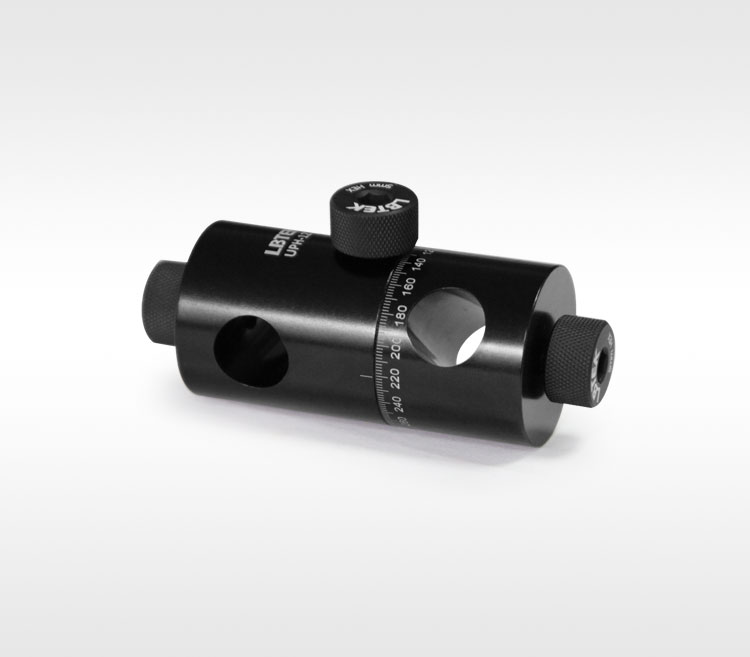

Универсальный угловой зажим для стойки Ø12,7 мм

Материал: алюминиевый сплав 6061-T6.
Совместим со стойками диаметром 12,7 мм.
Угол зажима: 360°

Универсальный угловой зажим LBTEK для стоек диаметром 12,7 мм подходит для двух стоек диаметром 12,7 мм, при этом угол между стойками можно поворачивать на 360°. Точность шкалы составляет 2°, а цифры углов выгравированы через каждые 20°. Боковые стопорные винты, затягиваемые вручную, используются для фиксации угла поворота; верхние и нижние стопорные винты, затягиваемые вручную, используются для затягивания стойки. Выдвижная шаровая головка в верхней части винта с накатанной головкой изготовлена из полиацеталя, чтобы не поцарапать стойку. Все стопорные винты, затягиваемые вручную, можно затянуть шестигранным ключом на 5 мм (примечание: чрезмерный крутящий момент приведет к поломке стопорного винта. Рекомендуется использовать L-образный шестигранный ключ и аккуратно затянуть короткий конец ручки).

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	UPH-12.7			85 USD	90 дней

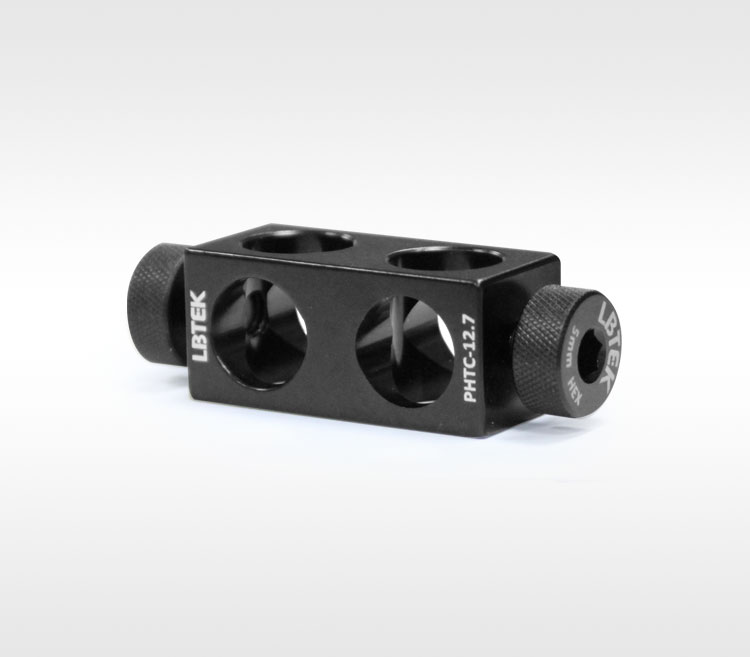

Двунаправленный угловой зажим для стойки Ø12,7 мм

Материал: алюминиевый сплав 6061-T6.
Совместим со стойками Ø12,7 мм.
Угол зажима: 90°/180°

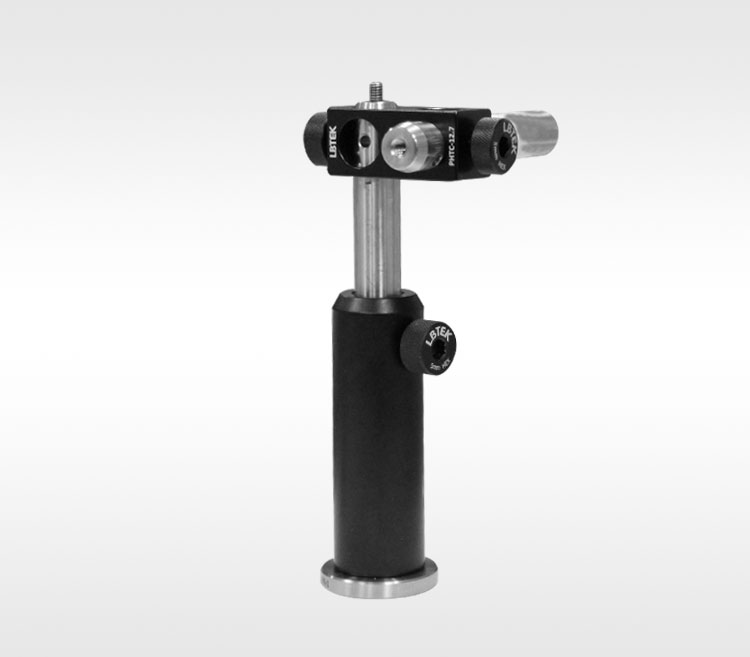

Двусторонний угловой зажим LBTEK для столба диаметром 12,7 мм подходит для углового переноса столба диаметром 12,7 мм. Угол переноса регулируется на 90°/180°. Расстояние между двумя центральными отверстиями составляет 20 мм, а вертикальность зажимной стойки — в пределах 0,03 мм. Выдвижная шаровая головка в верхней части винта с накатанной головкой изготовлена из полиацеталя, чтобы не поцарапать стойку. Все стопорные винты, затягиваемые вручную, можно затянуть шестигранным ключом на 5 мм (примечание: чрезмерный крутящий момент приведет к поломке стопорного винта. Рекомендуется использовать L-образный шестигранный ключ и аккуратно затянуть короткий конец ручки).

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	PHTC-12.7			75 USD	90 дней

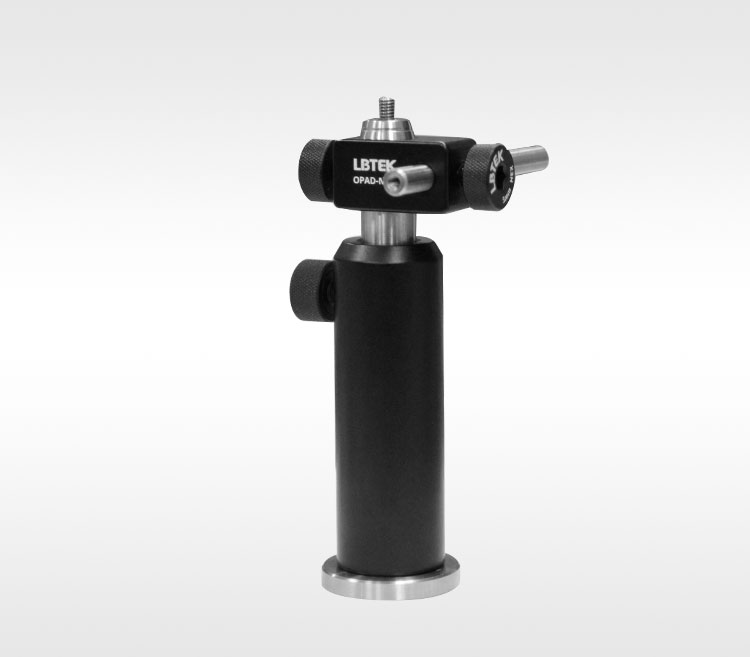

Стойка от Ø12,7 мм до стойки Ø6 мм, угловой зажим 90°

Материал: алюминиевый сплав 6061-T6.
Совместим со стойками Ø12,7 мм.
Угол зажима: 90°

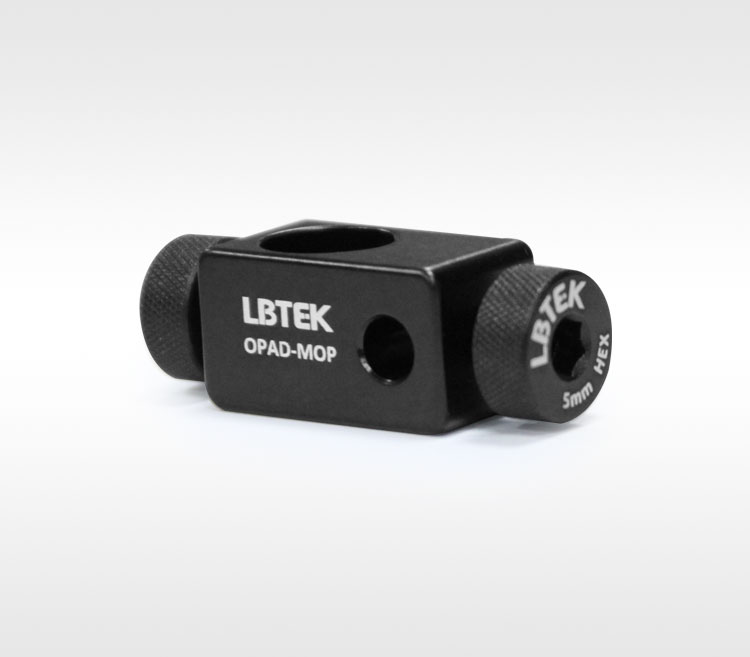

Угловой зажим LBTEK от стойки Ø12,7 мм до стойки Ø6 мм 90 подходит для преобразования угла стойки Ø12,7 мм в стойку Ø6 мм. Угол переноса составляет 90°. Расстояние между центрами двух отверстий составляет 12,7 мм, а вертикальность зажимной стойки находится в пределах 0,03 мкм. С каждой стороны имеется стопорный винт, затягиваемый вручную, а головка винта изготовлена из материала POM, чтобы не поцарапать стойку при фиксации. Винты, затянутые вручную, можно затянуть шестигранным ключом на 5 мм (примечание: чрезмерный крутящий момент приведет к чрезмерной деформации и повреждению POM. Рекомендуется использовать шестигранный ключ L-образной формы и осторожно затягивать, удерживая короткий конец ручки).

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	OPAD-MOP			35 USD	90 дней

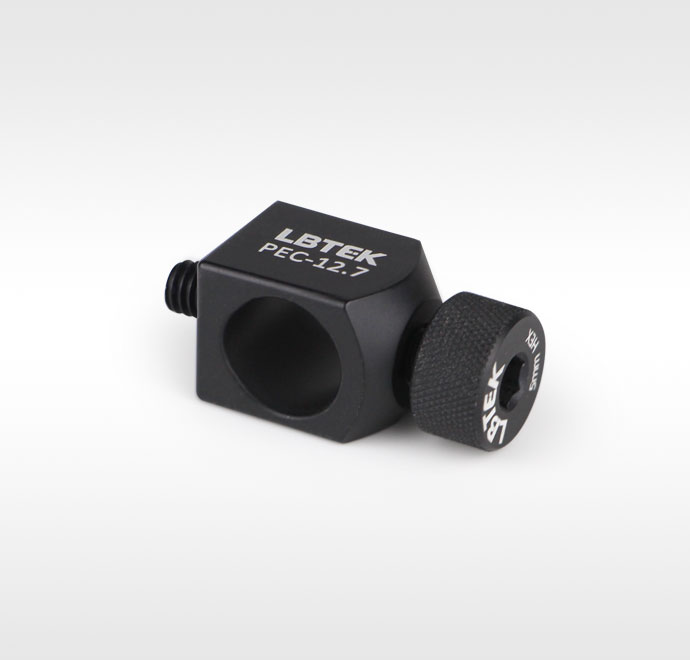

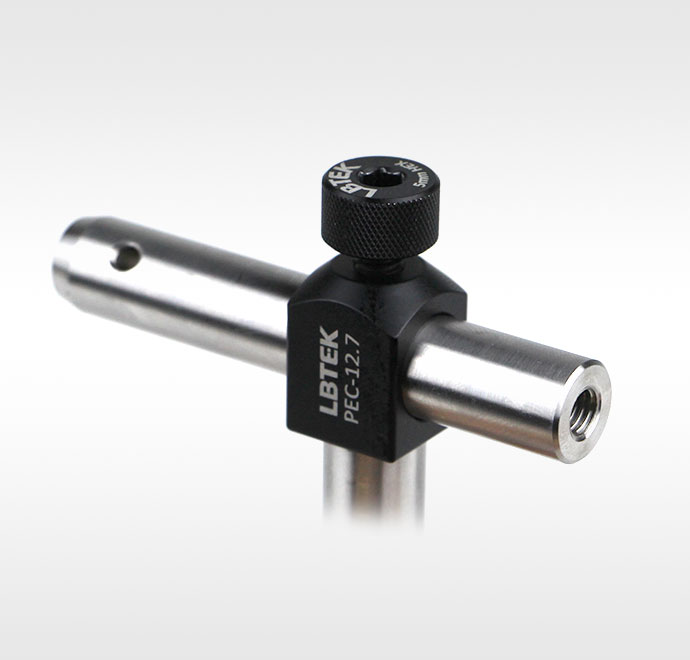

Концевой зажим стойки Ø12,7 мм

Материал: алюминиевый сплав 6061-T6.
Совместим со стойками Ø12,7 мм.
Угол зажима: 90°

Концевой зажим стойки LBTEK Ø12,7 мм имеет прочную конструкцию с ограничительным отверстием на одной стороне, обеспечивающим стабильный двухлинейный контакт при креплении к стойке и предотвращающий вращение или скольжение стойки. Другой конец имеет резьбу М6, которую можно присоединить к концу стойки, что позволяет крепить стойки диаметром 12,7 мм друг к другу под углом 90°. Зажим оснащен винтами с шестигранной головкой и накаткой, затягиваемыми вручную, чтобы обеспечить усилие зажима для фиксации стойки и обеспечить стабильную сборку. Обеспечьте стабильное и компактное сочетание сложных аксессуаров для улучшения использования пространства и адаптации к лабораторным потребностям.
