• Подпружиненные стопорные винты с шестигранной головкой и накаткой, затягиваемые большим пальцем.
• Нижнее сквозное отверстие с резьбой М6.
• Доступны различной длины, доступны в упаковках по пять штук.

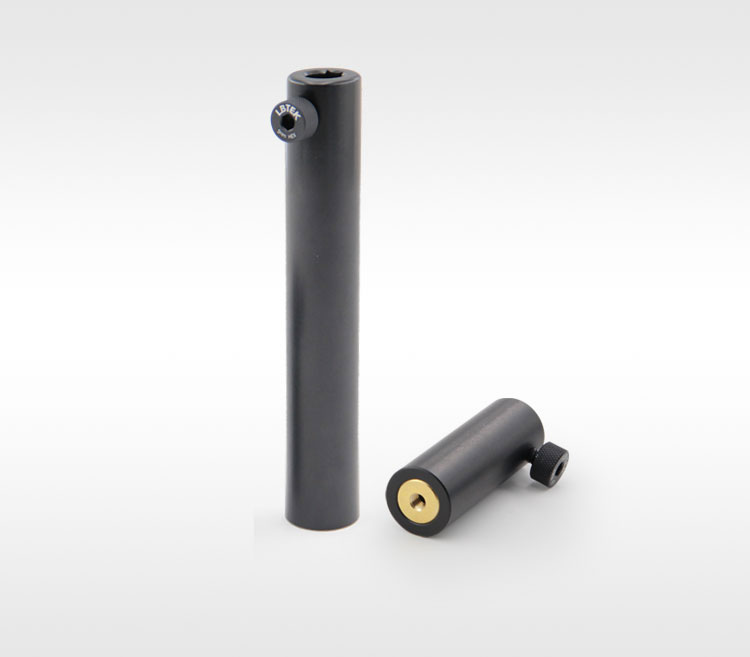

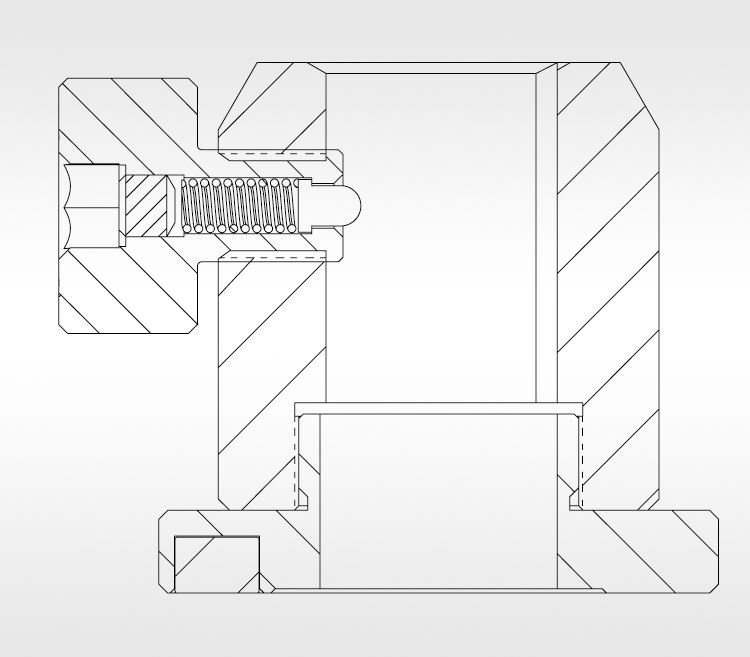

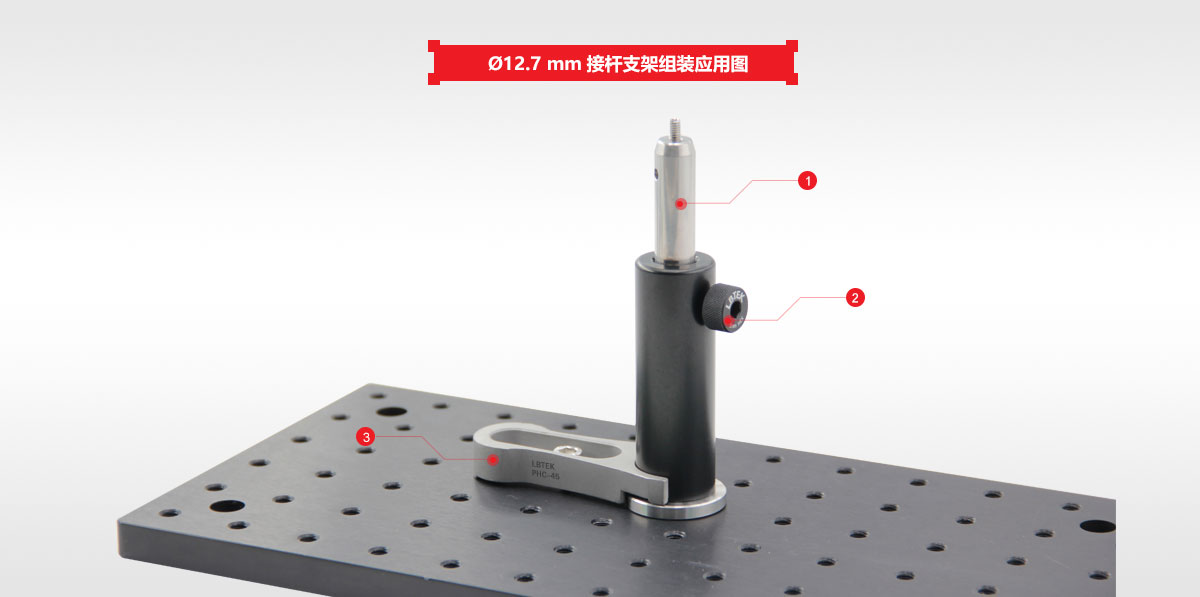

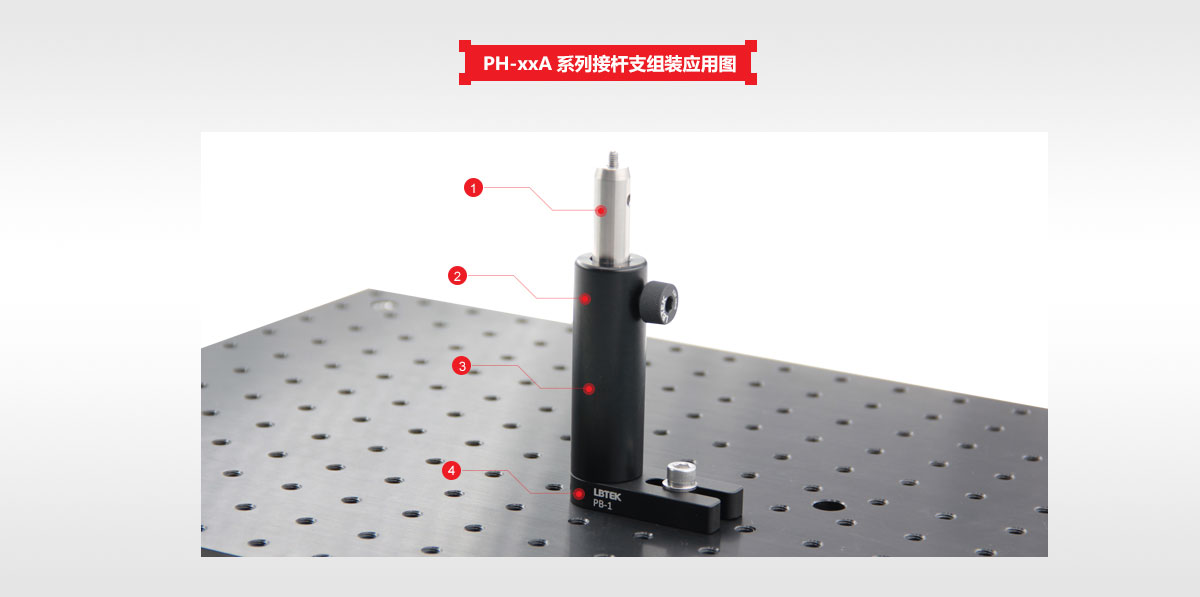

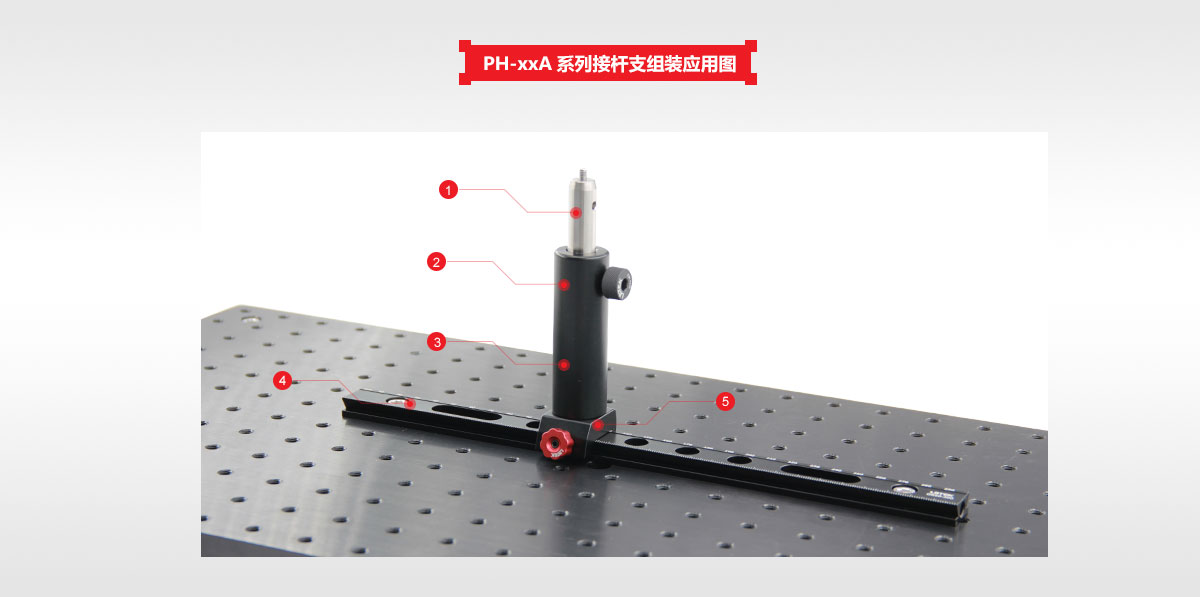

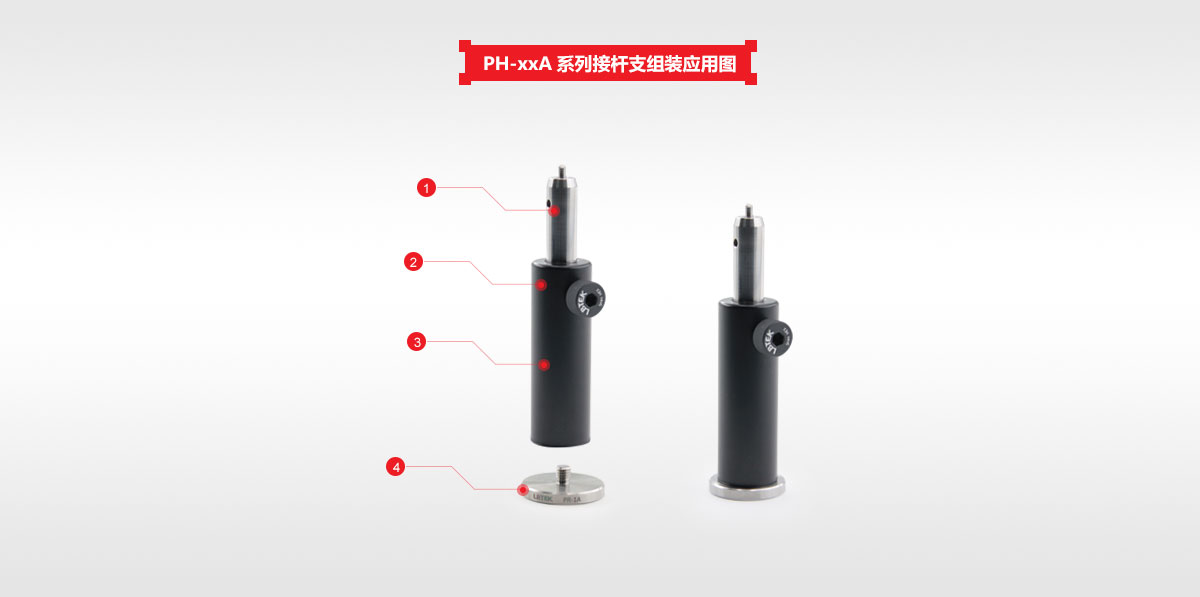

Стандартный кронштейн удлинителя LBTEK Ø12,7 мм имеет внутри сверхширокую квадратную канавку для возврата инструмента, двухпроводной контакт позволяет избежать скольжения и вращения оптического удлинителя, усовершенствованный пружинный винт с шестигранной головкой с накаткой, затягиваемый вручную (M6), максимальный крутящий момент винта, затягиваемого вручную когда затяжка должна составлять менее 3,2 Н·м, можно усилить зажим шестигранным ключом диаметром 5 мм (примечание: чрезмерный крутящий момент приведет к поломке стопорного винта, рекомендуется использовать Г-образный шестигранный ключ, взяться за короткий конец хвостовика и осторожно затянуть). Нижнюю часть удлинительного стержневого кронштейна серии PH-xxA со сквозными отверстиями с резьбой M6 можно гибко использовать с магнитным основанием (PR-1S) или немагнитным основанием (PR-1A), а также непосредственно с монтажным основанием серии PB-x для гибкого использования. Фиксируется на оптической макетной плате или непосредственно на макетной плате с помощью винтов M6.

• Встроенное магнитное основание.
• Может проходить через основание для достижения более широкого диапазона регулировки высоты.
• Доступны различной длины, доступны в упаковках по пять штук.
• Подпружиненные стопорные винты с шестигранной головкой и накатанной головкой.

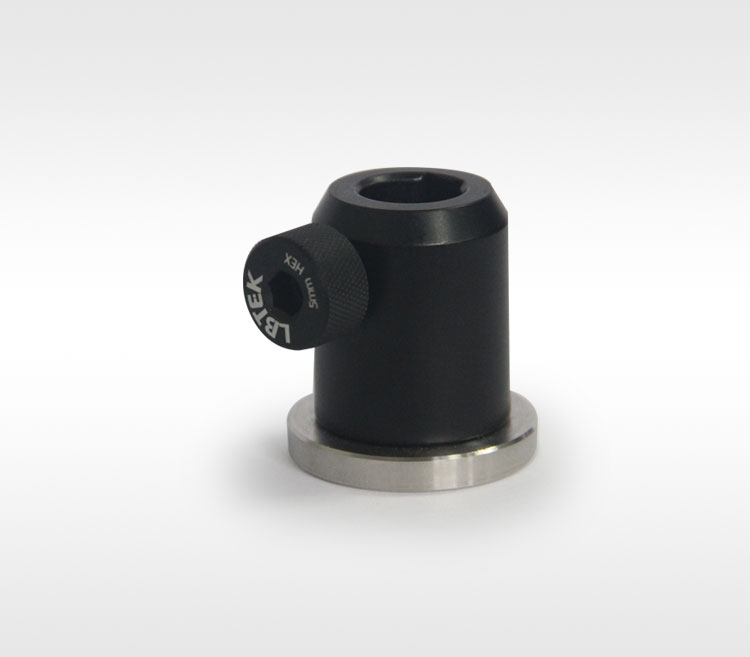

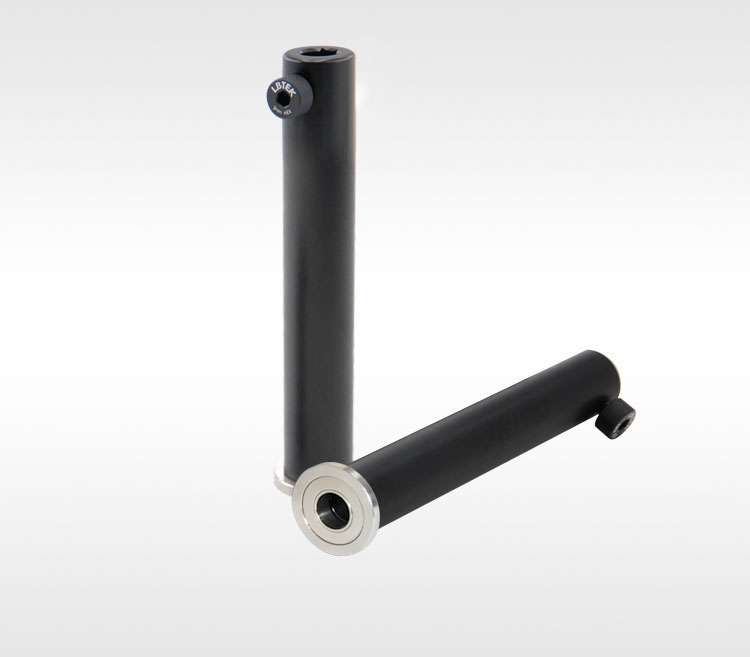

Кронштейн стойки базового типа LBTEK имеет компактную конструкцию и оснащен усовершенствованными шестигранными стопорными винтами с накаткой пружинного типа (M6). Максимальный крутящий момент затягиваемых вручную винтов при затяжке должен быть менее 3,2 Н·м. A 5 мм. Для усиления зажима можно использовать шестигранный ключ (Примечание. Чрезмерный крутящий момент может привести к поломке стопорного винта. Рекомендуется использовать шестигранный ключ L-образной формы и осторожно затягивать, удерживая короткий конец ручки). Встроенное магнитное основание толщиной 4,7 мм обеспечивает сильную адсорбционную силу. Его можно гибко закрепить на оптическом макете при использовании с вилочным блоком PHC-45. Конструкция сквозных отверстий внизу позволяет максимально регулировать высоту стойки.

• Материал основного корпуса: высокопрочный алюминиевый сплав 7075-T6.
• Выдвижной передний поршень из ПОМ
• Передняя часть с резьбой М6х1,0
• 10 штук в коробке, в комплект входит шестигранный ключ.
• Ручная накатка для первоначальной затяжки, шестигранник 5 мм для окончательной затяжки.

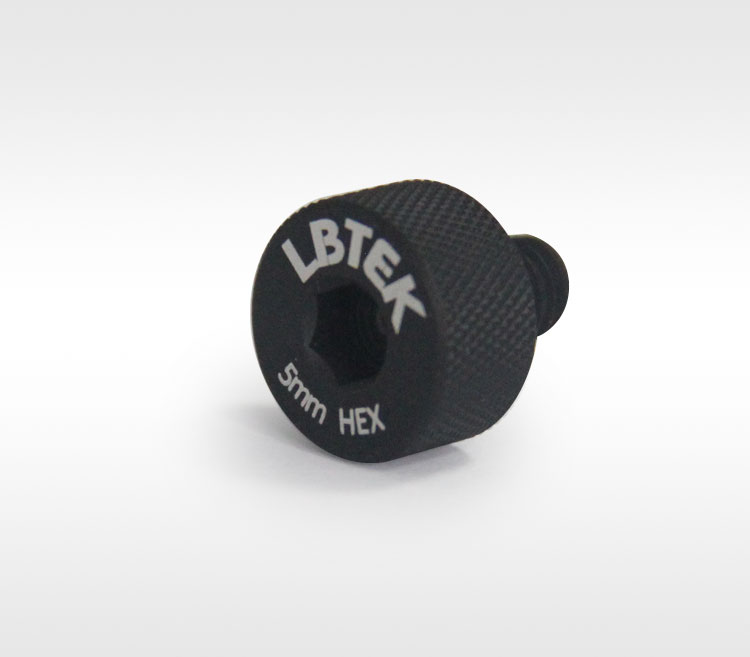

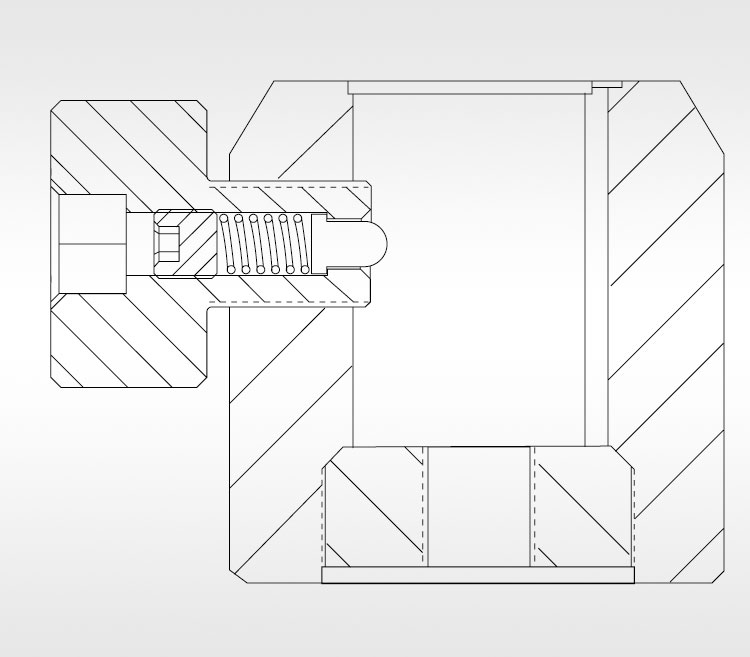

Подпружиненные винты LBTEK с шестигранной головкой диаметром 5 мм изготовлены из 7075-T6, самого прочного материала среди алюминиевых материалов общего назначения, обеспечивающего почти вдвое большее сопротивление кручению, чем алюминий 6061-T6. Передний поршень из ПОМ может эффективно предотвратить появление царапин на стойке, а накатка для ручной затяжки обеспечивает предварительную затяжку для облегчения позиционирования и регулировки. После определения положения можно использовать шестигранный ключ на 5 мм для затяжки зажима (примечание: чрезмерный крутящий момент приведет к поломке стопорного винта, рекомендуется использовать L-образный шестигранный ключ, удерживать короткий конец рукоятки и осторожно затянуть. Рекомендуемый максимальный крутящий момент составляет 3,2 Н·м)
