Регулируемый квадратный разрез

Технические характеристики
Изображения

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

Регулируемая щель.

Ширина щели регулируется от 0 до 12 мм.
Квадратная щель
За свободное место

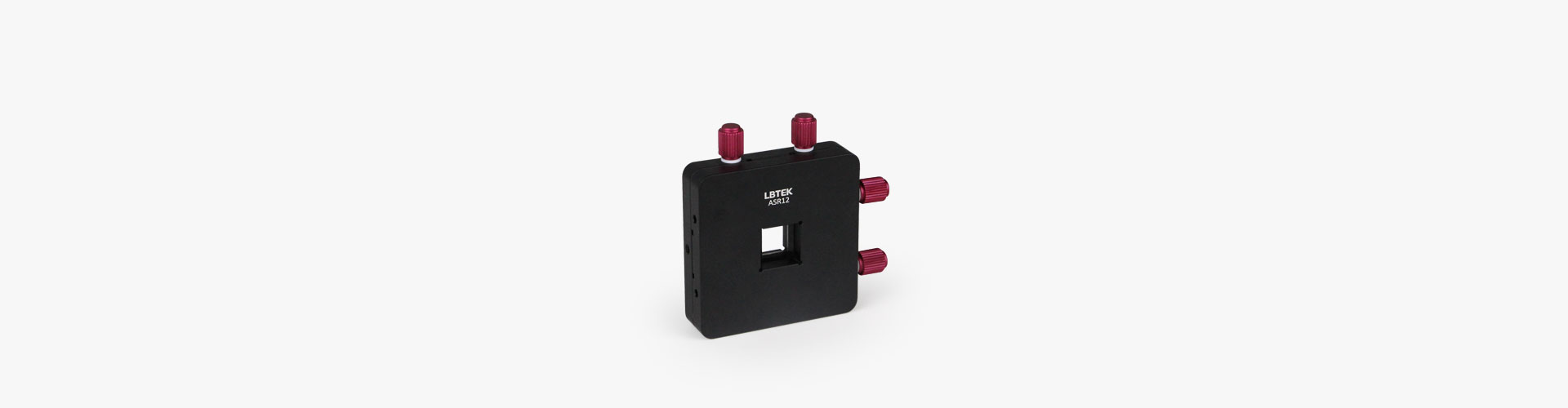

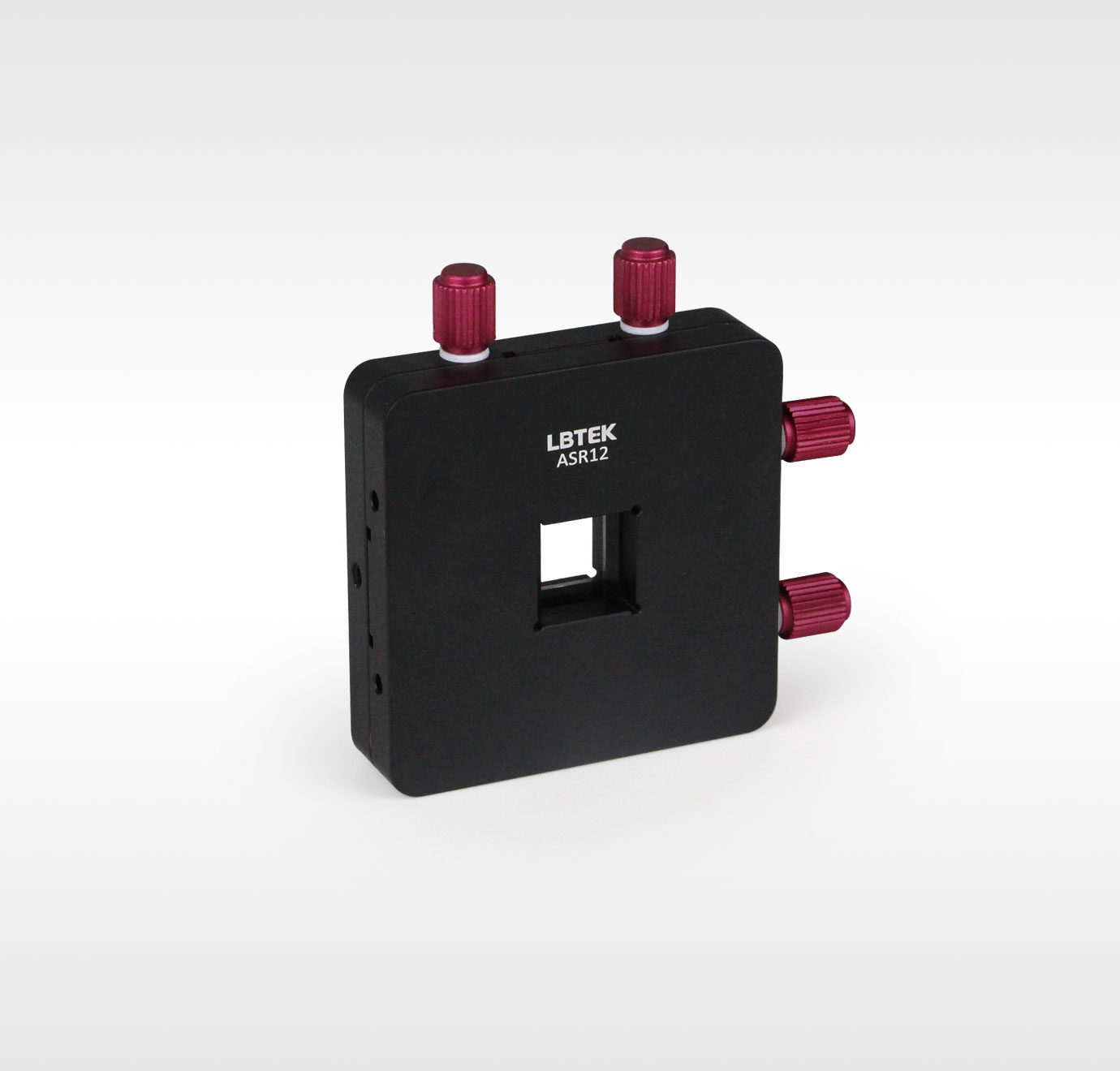

LBTEK в настоящее время предлагает квадратную регулируемую прорезь ASR12 (диапазон регулировки 0–12 мм). Вся поверхность регулируемой прорези обработана черным цветом для уменьшения вредных отражений. Прорезь изготовлена из формованной стали, которая является износостойкой и черненой. Кромка прорези прецизионно отшлифована, чтобы гарантировать, что кромка гладкая и без заусенцев.

Регулируемый квадратный разрез

Материал основного корпуса: алюминиевый сплав 6061-T6.
Регулируемый диапазон прорезей: квадрат 0 ~ 12 мм.
За свободное место

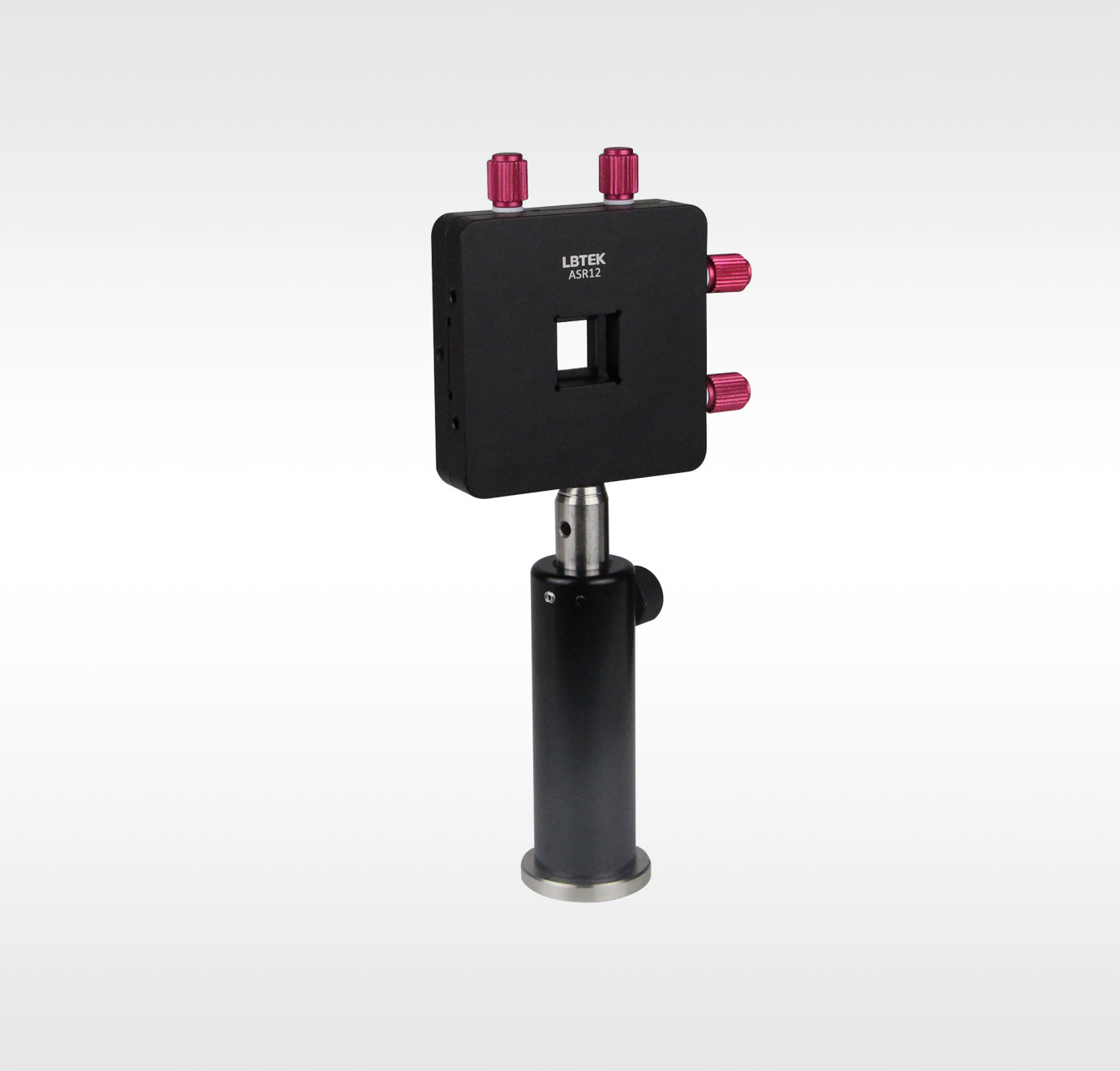

Для обеспечения свободного пространства можно использовать регулируемую квадратную прорезь ASR12 фирмы LBTEK с резьбовыми отверстиями M4 в нижней части. Разрез регулируется резьбовой парой, диапазон регулировки составляет 0~12 мм в квадрате, а резьбовая пара составляет 0,5 мм на каждый оборот. Двусторонняя регулировка позволяет достичь любой площади в пределах 0 ~ 12 мм (четыре прорези управляются четырьмя регуляторами, каждый регулятор может управлять регулировкой разрез от 0 до 6 мм, а комбинация из четырех ручек позволяет получить любую площадь в пределах 0~12 мм).Когда разрез полностью закрыт, теоретическое значение ширины шва равно 0. Из-за ошибок обработки и сборки может образоваться зазор до 0,02-0,05 мм. Регулируемые прорези LBTEK изготовлены из износостойкого материала - формовочной стали, которая обработана черным для уменьшения вредных отражений, а края, которые необходимо подогнать, тонко отшлифованы, чтобы сделать края плоскими и без заусенцев.

Примечание:
1. Если после длительного использования на кромке появились заусенцы или неровности, аккуратно протрите кромку спиртом.

2. Пожалуйста, отрегулируйте в пределах диапазона хода. Превышение регулировки перехода хода может привести к падению стержня винта.
