Регулируемая диафрагма с кольцевым приводом

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

Регулируемая диафрагма.

С внутренней и внешней резьбой SM1 для легкой интеграции в тубусы объективов SM1 или коаксиальные монтажные пластины диаметром 30 мм.
Обычно используется для контроля диаметра луча.
С рычагом/без рычага опционально

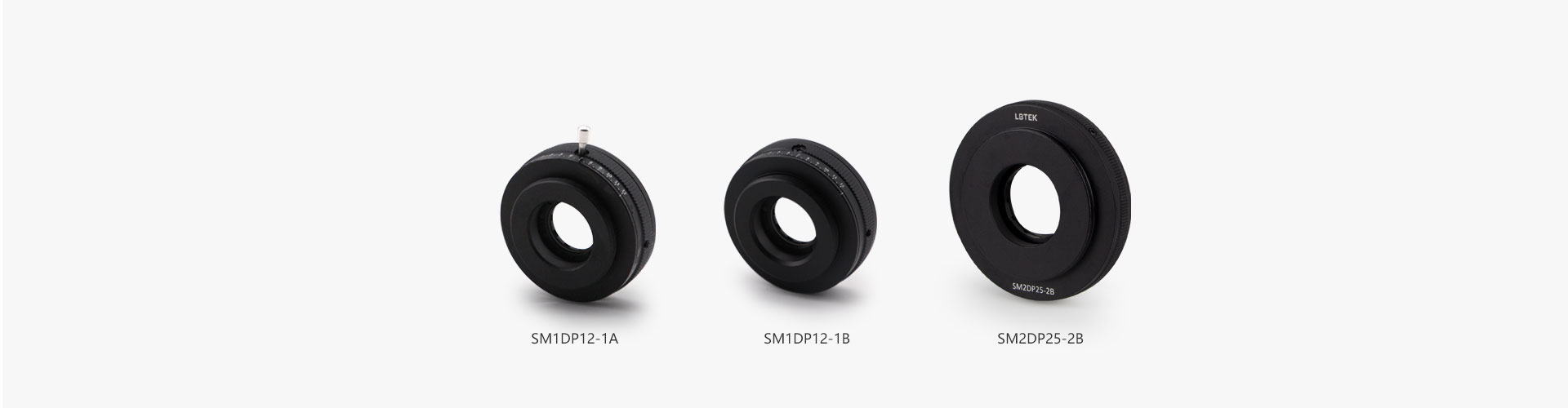

Диапазон регулировки диафрагмы с регулируемой яркостью диафрагмы LBTEK доступен в размерах Ø1 ~ Ø12 мм и Ø1 ~ Ø25 мм, с внутренней и внешней резьбой SM1 и внутренней и внешней резьбой SM2 соответственно, которые легко встраиваются во втулку объектива SM1/SM2 или коаксиальную монтажную пластину диаметром 30/60 мм. SM1DP12-XX с индексирующей линией гравировки для облегчения регулировки, соответствующие значения приведены только для справки, SM2DP25-2B без индексирующей линии гравировки; SM1DP12-1A - регулируемая диафрагма с рычагом, апертуру диафрагмы можно регулировать рычагом или накаткой наружного кольца; SM1DP12-1B / SM2DP25-2B - это регулируемая диафрагма с кольцевым приводом, и апертуру диафрагмы можно регулировать только с помощью накатки наружного кольца. Регулируемая диафрагма обычно используется для управления диаметром луча. Ее положение и размер сквозного отверстия напрямую влияют на яркость, четкость и аберрацию всей оптической системы.

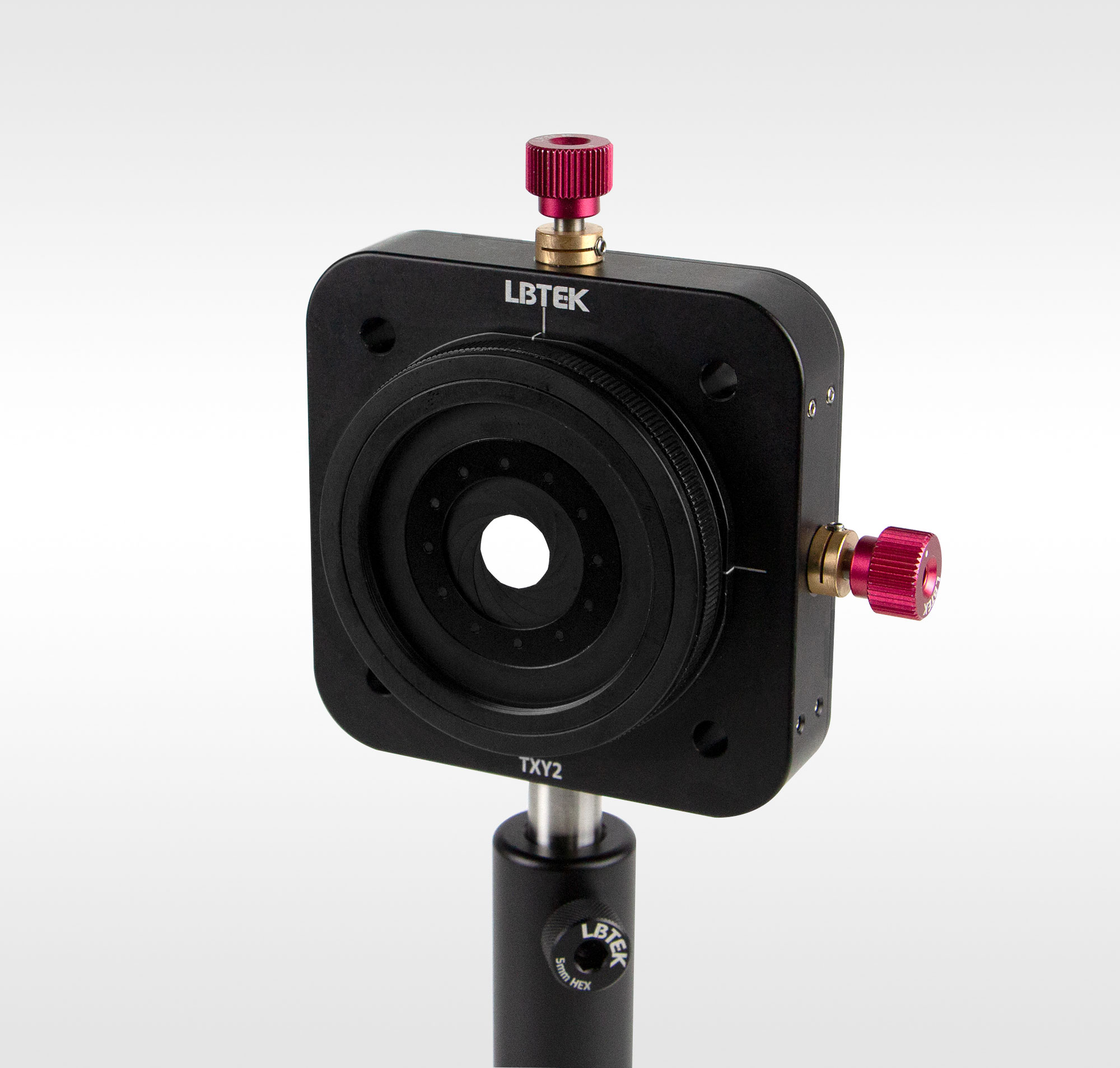

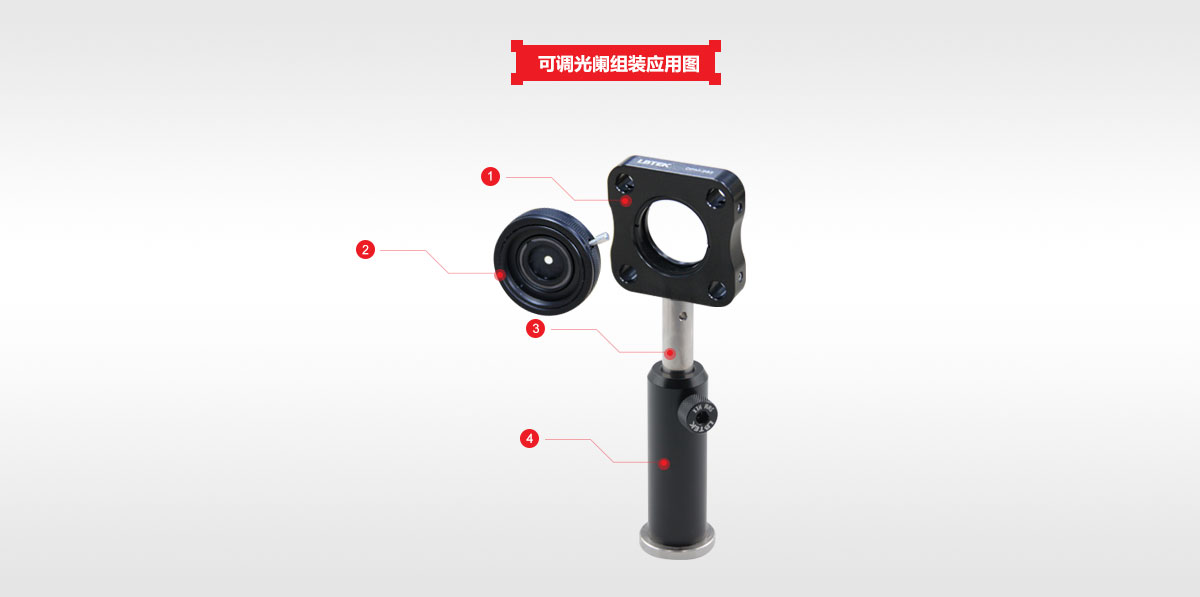

Диммируемые диафрагмы LBTEK часто монтируются на коаксиальные монтажные пластины диаметром 30 мм.

① Коаксиальная монтажная пластина 30 мм OPM-9BS ×1

② Регулируемая диафрагма с помощью рычага SM1DP12-1A ×1

③ Оптическая стойка из нержавеющей стали Ø12,7 мм OP-75 ×1

④ Базовый тип кронштейна для стойки Ø12,7 мм PH-75B×1

Регулируемая диафрагма с кольцевым приводом

Диапазон плавной регулировки диафрагмы: Ø1 мм~Ø25 мм.
Характеристики резьбы: внутренняя и внешняя резьба SM1, внутренняя и внешняя резьба SM2.
Может быть интегрирован в тубусы линз или коаксиальные системы.

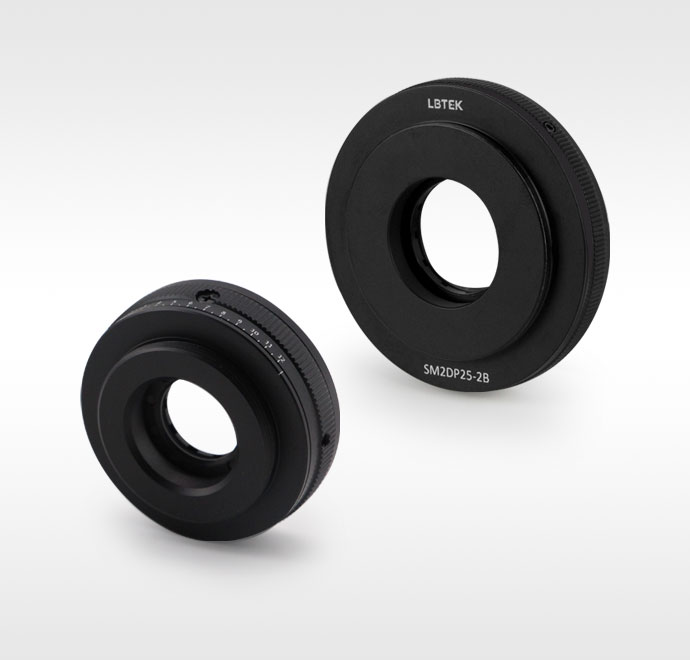

Регулируемая диафрагма с кольцевым приводом, поставляемая LBTEK, имеет дополнительный диапазон регулировки Ø1–Ø12 мм и Ø1–Ø25 мм, с внутренней и внешней резьбой SM1 и внутренней и внешней резьбой SM2 соответственно, для легкой интеграции в тубусы линз или коаксиальные системы.

Модель	Стоимость	Доставка
SM1DP12-1B	93 USD	90 дней

SM2DP25-2B	178 USD	90 дней

Регулируемая диафрагма с помощью рычага

Диапазон плавной регулировки диафрагмы: Ø1 мм~Ø12 мм.
Характеристики резьбы: внутренняя резьба SM1 и внешняя резьба SM1.
Может быть интегрирован в тубусы линз SM1 или коаксиальные монтажные пластины 30 мм.

LBTEK SM1DP12-1A — регулируемая диафрагма с помощью рычага. Диапазон регулировки Ø1–Ø12 мм. Имеет внутреннюю резьбу SM1 и внешнюю резьбу SM1 для легкой интеграции в тубусы объективов SM1 или коаксиальные монтажные пластины диаметром 30 мм.
