Высокоточная зум-муфта SM1, короткий ход

Технические характеристики
Изображения

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Тубусы и аксессуары для линз.

Тубусы для линз LBTEK включают тубусы для линз, адаптеры для тубусов, пылезащитные чехлы для тубусов, стопорные кольца и ключи для стопорных колец, фиксированные крепления для тубусов и защелкивающиеся втулки и т. д.

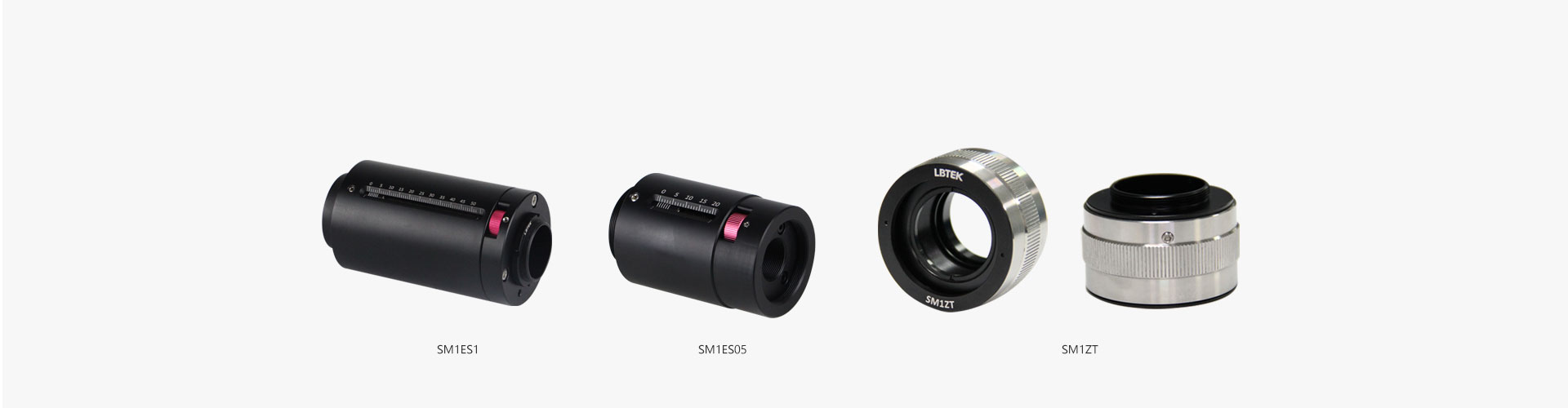

Увеличивающий рукав.

Внутренняя трубка линзы перемещается вперед и назад без какого-либо вращательного движения.
Точно контролируйте рабочее расстояние оптических компонентов
Фиксируется в положении с помощью боковых винтов.

Зум-тубусы LBTEK имеют внутреннюю и внешнюю резьбу SM1 в центральном отверстии, а оптику можно установить с помощью прилагаемого стопорного кольца SM1R/SM05R. По сравнению с другими вращающимися оптомеханическими деталями, трубка трансфокатора имеет точный спиральный механизм, который перемещает внутреннюю трубку объектива вперед и назад без какого-либо вращательного движения. Таким образом, оптические элементы не будут вращаться во время движения, а рабочее расстояние оптических элементов можно точно контролировать, а положение можно зафиксировать с помощью боковых винтов. Невращающиеся тубусы с подвижными линзами с внешней резьбой SM1 можно ввинчивать непосредственно в оптико-механические компоненты с внутренней резьбой SM1.

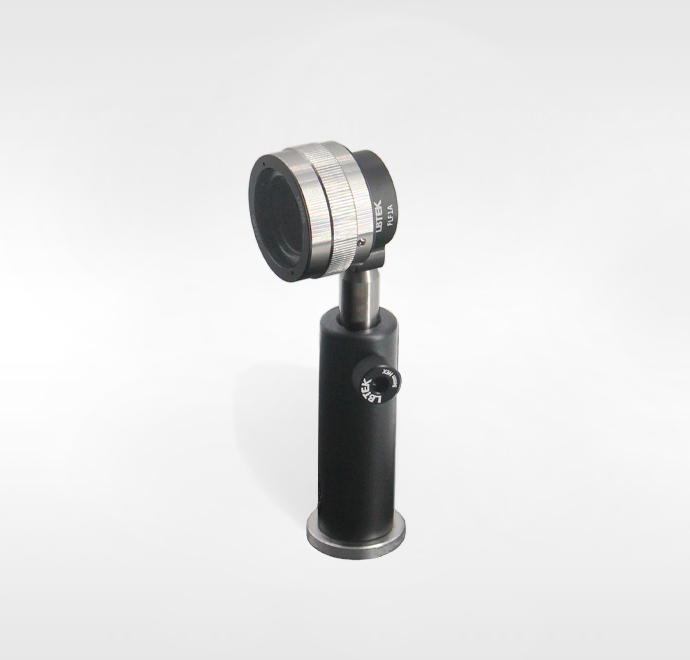

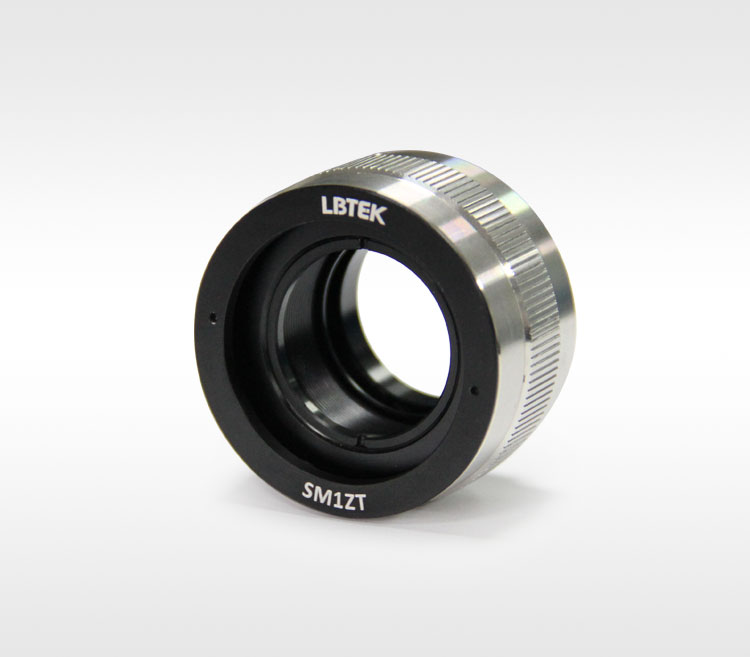

Высокоточная зум-муфта SM1, короткий ход

Применимый диаметр оптического элемента: 25,4 мм.
Максимальная толщина устанавливаемой оптики: 11,7 мм.
Ход перемещения: 5 мм
Точность регулировки: 0,25 мм/оборот.
С внутренней и внешней резьбой SM1.

Центральное отверстие высокоточной втулки трансфокатора LBTEK SM1 имеет внутреннюю резьбу SM1. Оптические компоненты можно устанавливать через прилагаемое стопорное кольцо SM1R. Обычно оно используется для установки оптических компонентов диаметром Ø25,4 мм и максимальной толщиной 11,7 мм. Ход перемещения составляет 5 мм, точность регулировки — 0,25 мм/оборот. Благодаря внешней резьбе SM1 его можно напрямую ввинчивать в оптико-механические детали с внутренней резьбой SM1, такие как тубус объектива SM1.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	SM1ZT			231 USD	90 дней

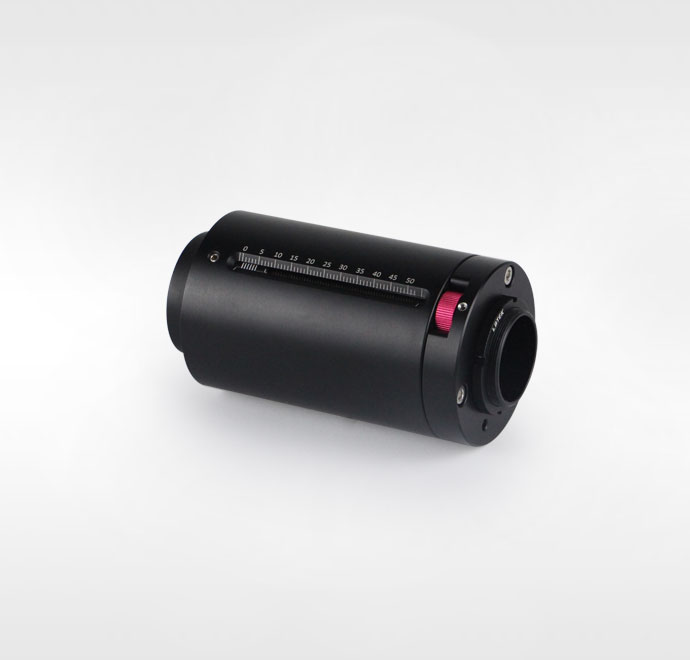

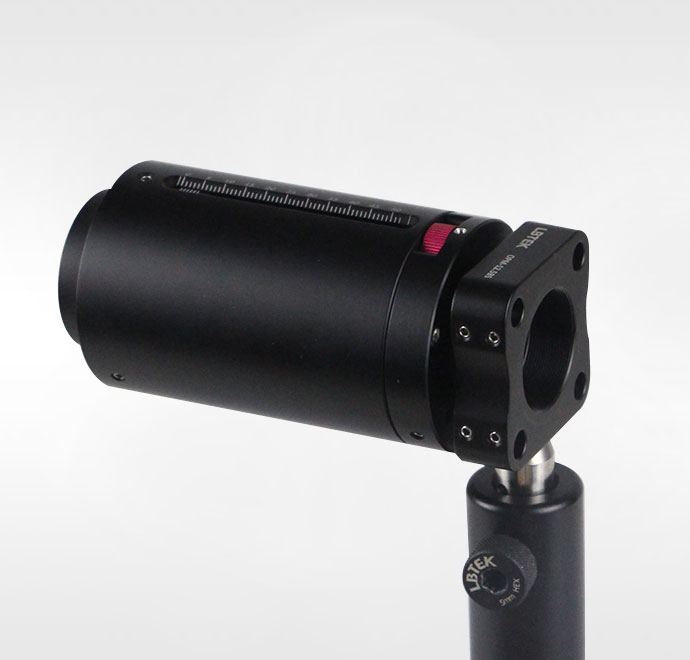

Гнездо SM1 Zoom, длинный ход

Применимый диаметр оптического элемента: 25,4 мм.
Максимальная толщина устанавливаемой оптики: 8,2 мм.
Ход перемещения: 51 мм
Эффективность регулировки: 4,8 мм/оборот, разрешение: 0,2 мм.
С внутренней и внешней резьбой SM1.

В центре втулки трансфокатора LBTEK SM1 имеется внутренняя резьба SM1, которую можно использовать для установки оптических компонентов диаметром 25,4 мм и максимальной толщиной 8,2 мм. На конце одной стороны имеется внешняя резьба SM1, которую можно использовать для крепление к трубкам объектива или другим механическим частям. Втулка обеспечивает линейный ход 51 мм, который регулируется красной ручкой, с эффективностью регулировки 4,8 мм/оборот и разрешением 0,2 мм. Втулка имеет функцию блокировки, а стопорным винтом является винт, расположенный рядом со стороной с маркировкой 0. Затвор поставляется со стопорным кольцом SM1R для фиксации оптики и SM1LR для фиксации самого затвора.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	SM1ES1			390 USD	90 дней

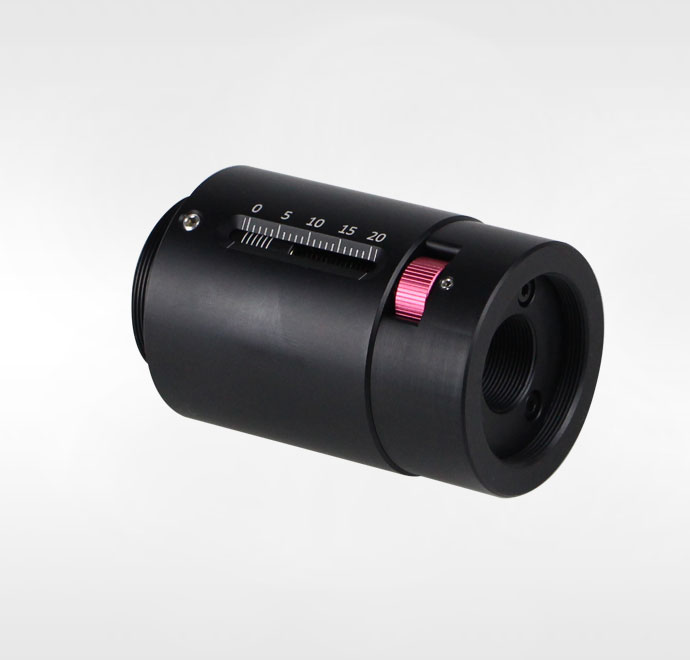

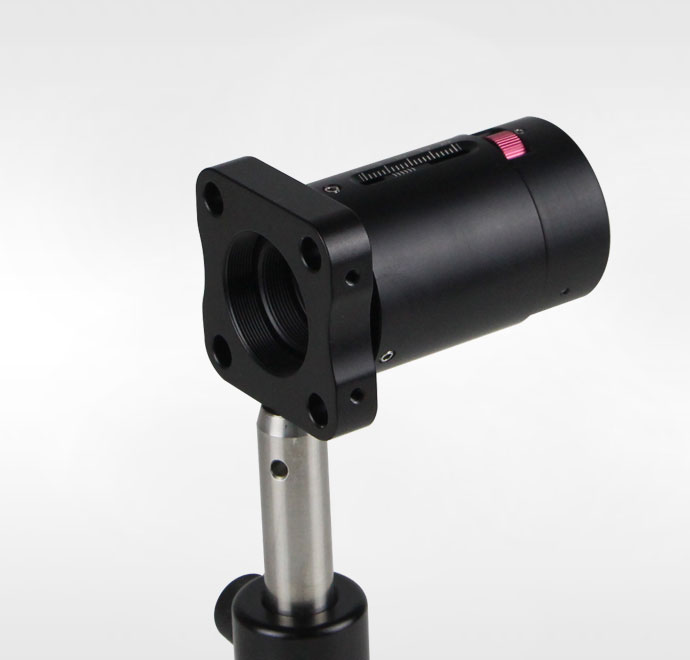

SM05 чехол с зумом

Применимый диаметр оптического элемента: 12,7 мм.
Максимальная толщина устанавливаемой оптики: 6,9 мм.
Ход перемещения: 18 мм
Эффективность регулировки: 4,8 мм/оборот, разрешение: 0,2 мм.
С внутренней и внешней резьбой SM1, внутренней резьбой SM05, внутренней резьбой RMS.

Втулка трансфокатора LBTEK SM05 имеет внутреннюю резьбу SM05 в центре и может вмещать оптику диаметром до 12,7 мм и толщиной до 6,9 мм. Она имеет внешнюю резьбу SM1 и внутреннюю резьбу RMS на одном конце и внутреннюю резьбу SM1 и SM05 на другом. Внутреннюю резьбу можно использовать для расширения трубок линз или других оптико-механических деталей. Втулка обеспечивает линейный ход 18 мм, который регулируется красной ручкой, с эффективностью регулировки 4,8 мм/оборот и разрешением 0,2 мм. Втулка имеет функцию блокировки, а стопорный винт представляет собой винт, расположенный рядом со стороной сетки 0. Втулка оснащена стопорным кольцом SM05R для фиксации оптического элемента.
