Регулируемая тубус объектива SM1, внутренняя и внешняя резьба на обоих концах

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Тубусы и аксессуары для линз.

Тубусы для линз LBTEK включают тубусы для линз, адаптеры для тубусов, пылезащитные чехлы для тубусов, стопорные кольца и ключи для стопорных колец, фиксированные крепления для тубусов и защелкивающиеся втулки и т. д.

Регулируемая тубус объектива.

Наружная резьба на одном конце, внутренняя резьба на другом конце.
Масштабируемый дизайн для создания многокомпонентных оптических систем
Содержит 1 стопорное кольцо, 1 внешнее стопорное кольцо.
Длина внутренней резьбы: 12,5 мм.
Дополнительный максимальный регулируемый ход: 7,7 мм, 20,2 мм и 33,2 мм.

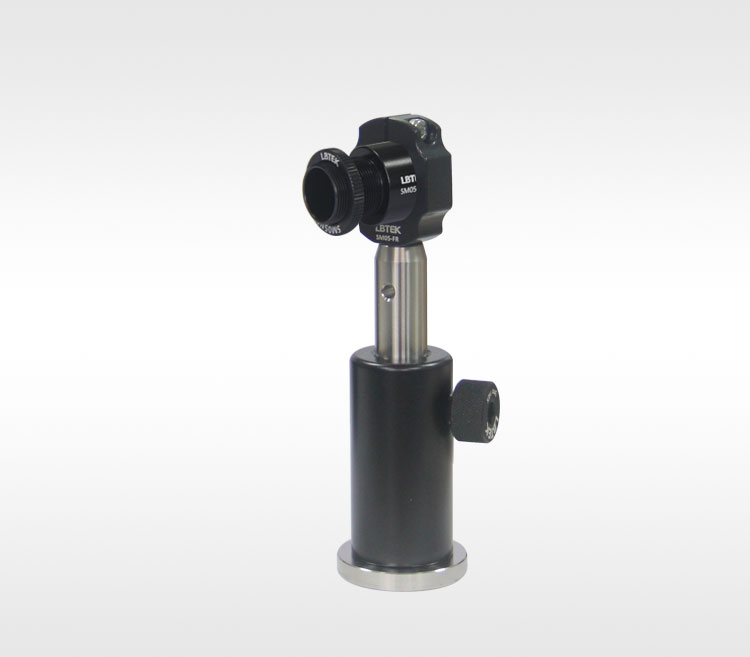

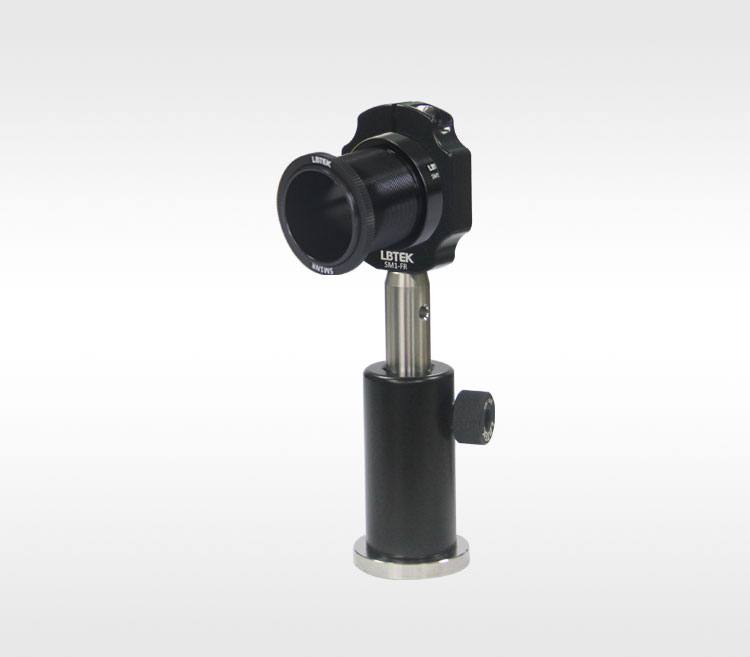

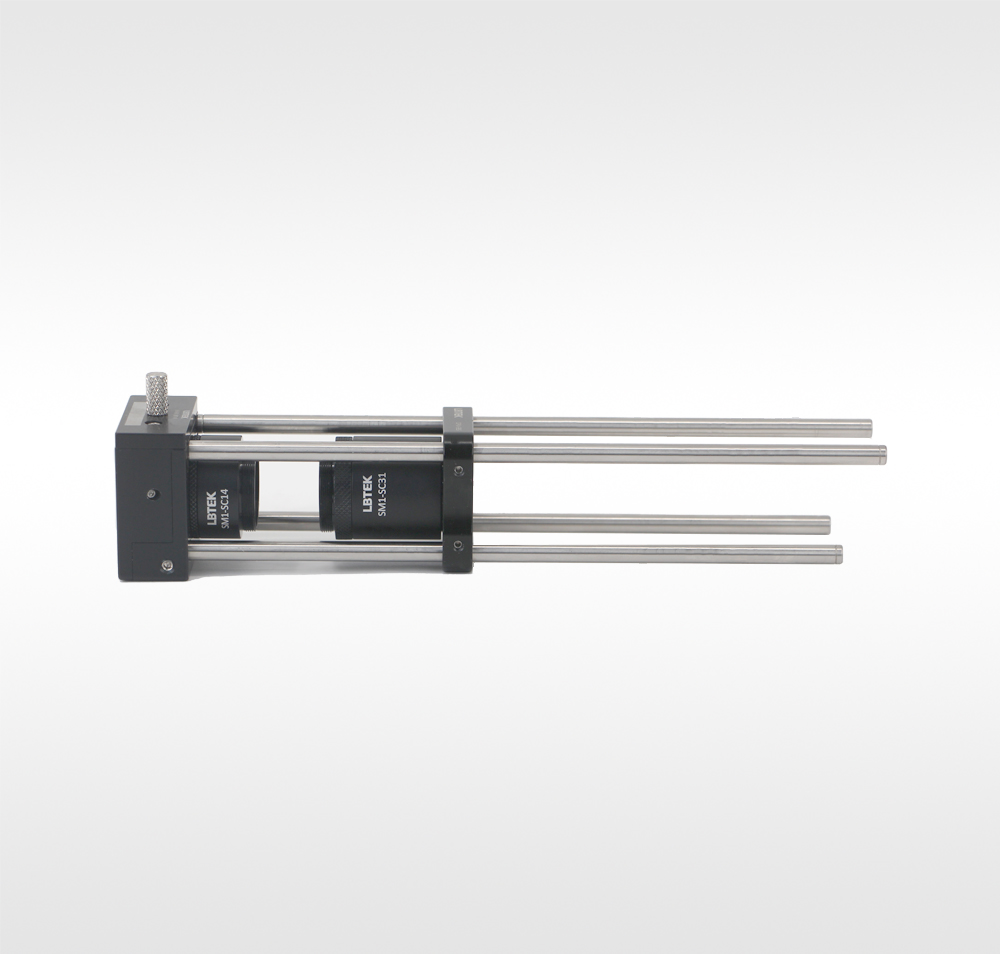

Регулируемые линзовые тубусы LBTEK позволяют регулировать положение оптических компонентов в оптической системе. Эти тубусы также можно регулировать в сочетании с соответствующими линзовыми тубусами с резьбой SM05, SM1 и SM2. При регулировке положения вращайте и регулируйте оптический элемент вперед и назад вдоль оптической оси. После достижения нужного положения его можно зафиксировать внешним стопорным кольцом. В настоящее время регулируемые тубусы линз имеют глубину внутренней резьбы 12,5 мм. Кроме того, регулируемый тубус объектива также можно интегрировать в коаксиальную систему с помощью коаксиальной монтажной пластины или поворотного монтажного кронштейна коаксиальной системы. Для использования в свободном пространстве его также можно установить с помощью монтажного кронштейна с фиксированной втулкой. В дополнение к стандартным тубусам для линз SM05, SM1 и SM2 компания LBTEK также предлагает соответствующие адаптеры для тубусов, стопорные кольца, ключи для стопорных колец и другие аксессуары.

Регулируемые тубусы серий SM 05 , SM1 , SM2 подходят для установки оптических компонентов диаметром 12,7 мм , 25,4 мм , 50,8 мм . Канавка на поверхности стопорного кольца совместима с OWR- 05 A , OWR-1A , OWR- 2 A. стопорные кольца.

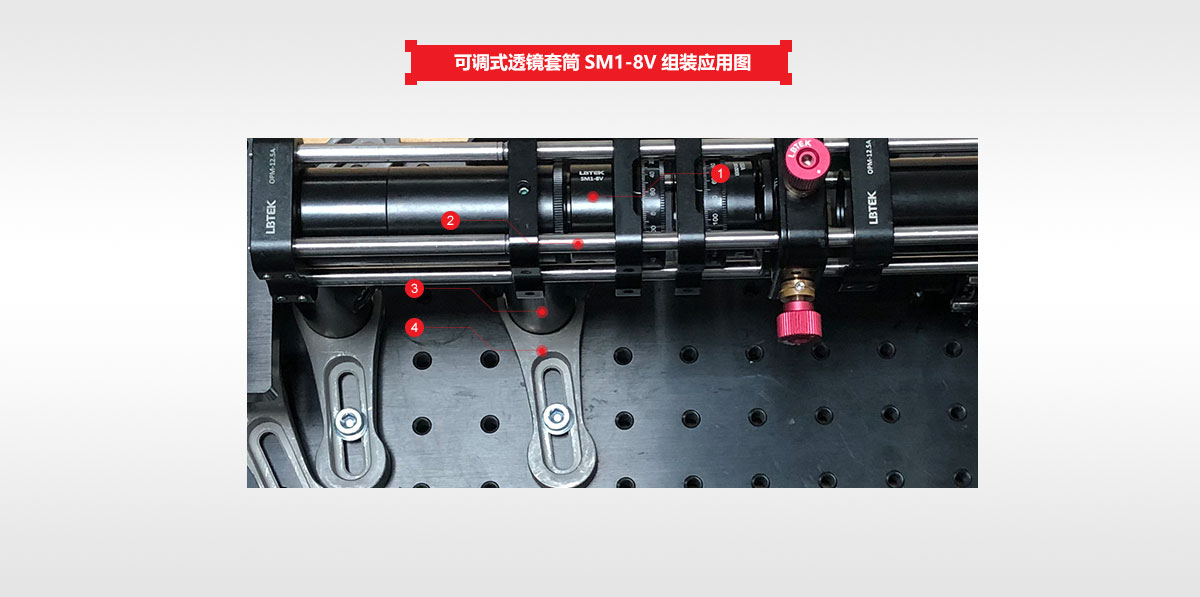

① Регулируемый тубус SM1 SM1-8 В ×1	② Монтажная стойка коаксиальной системы Ø6 мм MOP-150-P4 ×1	③Базовый тип кронштейна для стойки Ø12,7 мм PH-75B ×1	④Вилочный блок опорного кронштейна диаметром 12,7 мм PHC-45 ×1

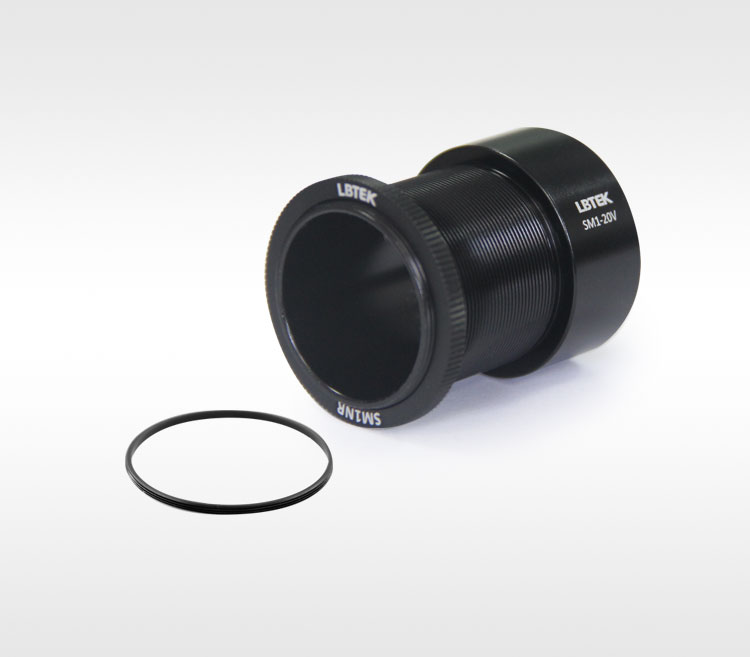

Регулируемая тубус объектива SM1, внутренняя и внешняя резьба на обоих концах

Внешняя резьба SM1 на одном конце, внутренняя резьба SM1 на другом конце.
Подходит для установки оптики Ø25,4 мм.
Содержит 1 стопорное кольцо SM1R, внешнее стопорное кольцо SM1NR.
Максимальный регулируемый ход: 7,7 мм, 20,2 мм или 33,2 мм.

Втулка объектива с внутренней и внешней резьбой LBTEK имеет внешнюю резьбу SM1 на одном конце и внутреннюю резьбу SM1 на другом конце, которая в основном используется для крепления оптических компонентов диаметром Ø25,4 мм. Положение оптического элемента можно регулировать, поворачивая его вперед и назад вдоль направления оптической оси. После достижения желаемого положения для его фиксации можно использовать внешнее стопорное кольцо SM1NR.Кроме того, каждая втулка объектива поставляется с защелкивающимся кольцом SM1R для фиксации оптического элемента. Глубина внутренней резьбы SM1-8V, SM1-20V и SM1-33V составляет 12,5 мм, глубина внутренней резьбы SM1-20VT и SM1-33VT составляет 16,5 мм, а длина внешней резьбы составляет 12,5 мм, 25 мм и 38 мм соответственно. Максимальная установочная толщина оптических компоненты диаметром 25,4 мм составляют 10,5 и 14,5 мм. Среди них минимальное значение регулируемого диапазона равно толщине наружного стопорного кольца, а максимальное значение равно общей длине наружной резьбы за вычетом толщины наружного стопорного кольца и минимальной глубины ввинчивания резьбы 2 мм.

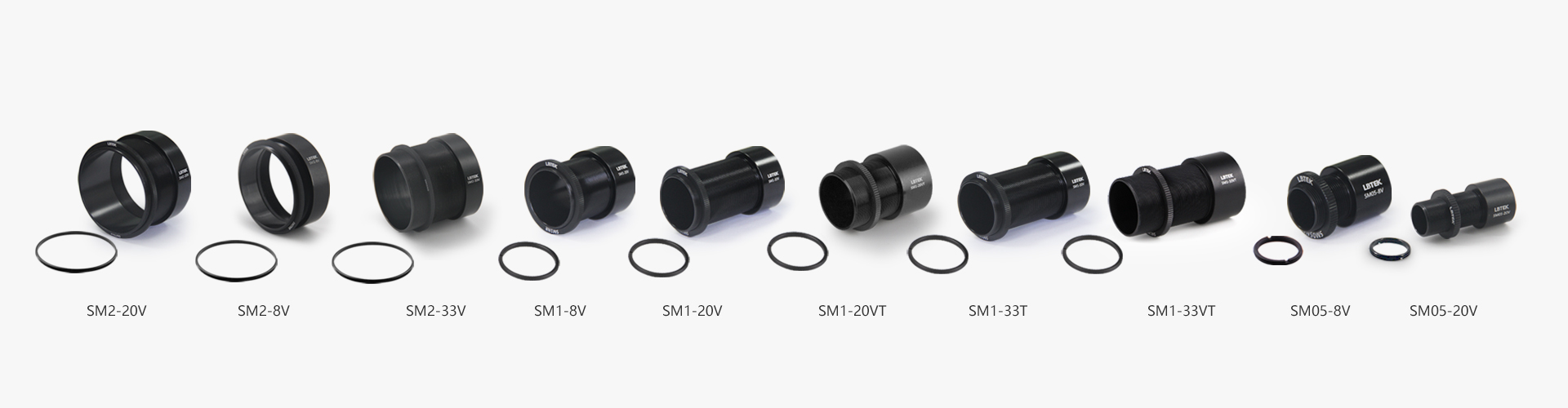

Модель	Максимальная толщина применимых оптических компонентов	Регулируемый диапазон перемещения	Глубина внутренней резьбы	Стоимость	Доставка
SM1-20V	10,5 мм	20,2 мм	12,5 мм	48 USD	90 дней

SM1-20VT	14,5 мм	20,2 мм	16,5 мм	48 USD	90 дней

SM1-33V	10,5 мм	33,2 мм	12,5 мм	51 USD	90 дней

SM1-33VT	14,5 мм	33,2 мм	16,5 мм	51 USD	90 дней

SM1-8V	6 мм	7,7 мм	12,5 мм	38 USD	90 дней

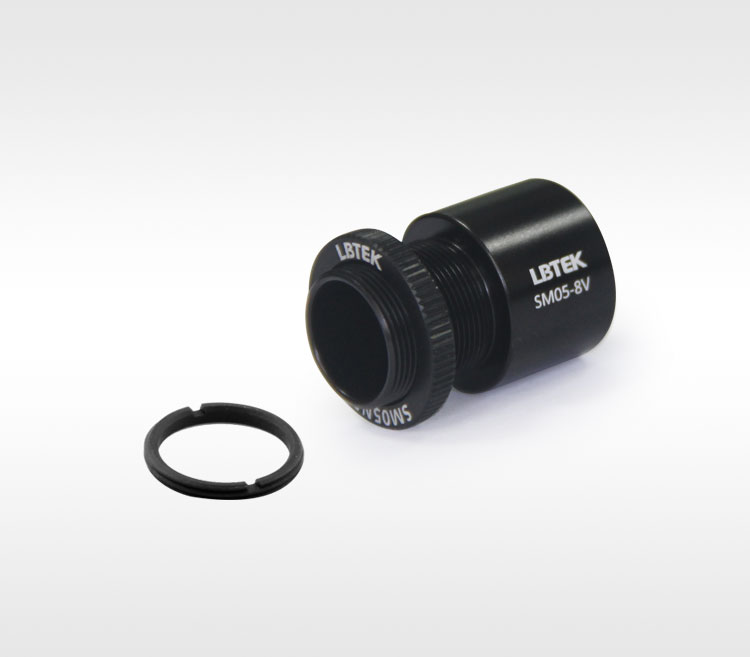

Регулируемый тубус объектива SM05, внутренняя и внешняя резьба

Один конец имеет внешнюю резьбу SM05, другой конец - внутреннюю резьбу SM05.
Содержит 1 стопорное кольцо SM05R, 1 внешнее стопорное кольцо SM05NR.
Подходит для установки оптики Ø12,7 мм.
Максимальный регулируемый ход: 7,7 мм или 20,2 мм.

Один конец тубуса линзы LBTEK с внутренней и внешней резьбой имеет внешнюю резьбу SM05, а другой конец - внутреннюю резьбу SM05. Он в основном используется для крепления оптических компонентов диаметром Ø12,7 мм. Положение оптического элемента можно регулировать вращением вперед и назад по направлению оптической оси, после достижения желаемого положения его можно зафиксировать внешним стопорным кольцом SM05NR. Кроме того, каждая тубус объектива снабжен стопорным кольцом SM05R для фиксации оптических компонентов. Глубина внутренней и внешней резьбы SM05-8V составляет 12,5 мм, а максимальная монтажная толщина для установки оптики Ø12,7 мм составляет 10,8 мм. Среди них минимальное значение регулируемого диапазона равно толщине наружного стопорного кольца, а максимальное значение представляет собой общую длину внешней резьбы за вычетом толщины наружного стопорного кольца и минимальной глубины ввинчивания резьбы 2 мм.

Модель	Регулируемый диапазон перемещения	Стоимость	Доставка
SM05-20V	20,2 мм	47 USD	90 дней

SM05-8V	7,7 мм	38 USD	90 дней

Регулируемая линзовая трубка SM2, внутренняя и внешняя резьба на обоих концах

Внешняя резьба SM2 на одном конце, внутренняя резьба SM2 на другом конце.
Подходит для установки оптики Ø50,8 мм.
В комплект входит 1 стопорное кольцо SM2R, внешнее стопорное кольцо SM2NR.
Максимальный регулируемый ход: 7,7 мм, 20,2 мм или 33,2 мм.

Один конец тубуса линзы LBTEK с внутренней и внешней резьбой имеет внешнюю резьбу SM2, а другой конец - внутреннюю резьбу SM2. Он в основном используется для крепления оптических компонентов диаметром Ø50,8 мм. Положение оптического элемента можно регулировать вращением вперед и назад по направлению оптической оси, после достижения желаемого положения его можно зафиксировать внешним стопорным кольцом SM2NR. Кроме того, каждый тубус оснащен стопорным кольцом SM2R для фиксации оптики. SM2-20V имеет глубину внутренней резьбы 12,5 мм, длину внешней резьбы 25 мм и максимальную монтажную толщину 10 мм для оптики Ø50,8 мм. Среди них минимальное значение регулируемого диапазона равно толщине наружного стопорного кольца, а максимальное значение представляет собой общую длину внешней резьбы за вычетом толщины наружного стопорного кольца и минимальной глубины ввинчивания резьбы 2 мм.
