- Технические характеристики
- Изображения
- Монтаж
|

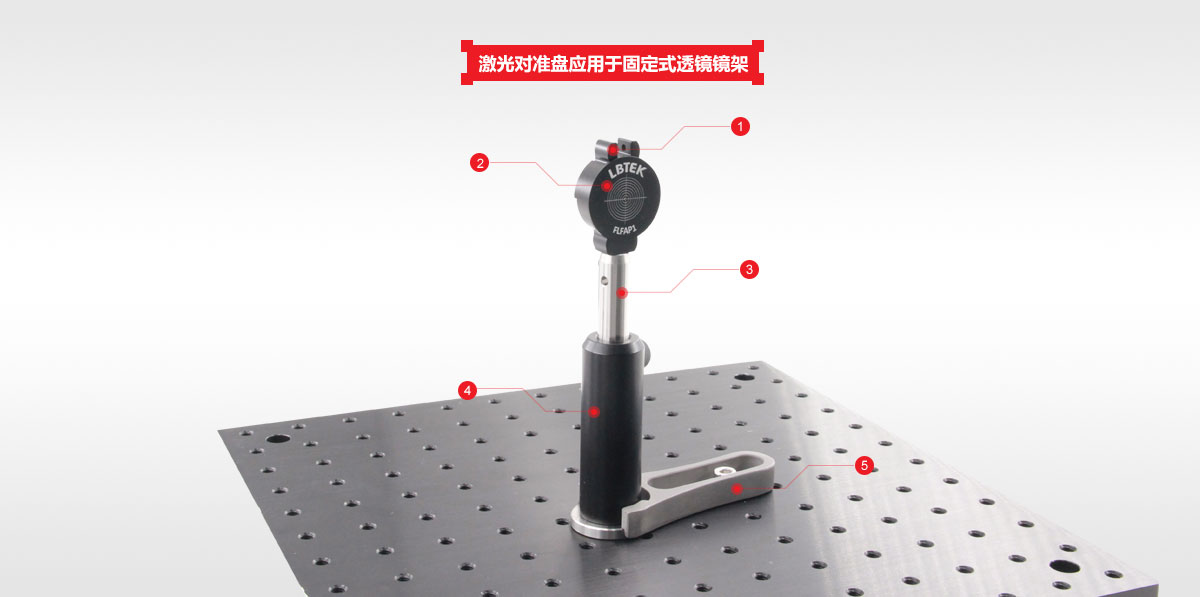

① Оправа с фиксированным объективом FLF1 ×1 |
② Лазерная юстировочная пластина FLFAP1 ×1 |
③ Оптическая стойка из нержавеющей стали Ø12,7 мм OP-75 ×1 |
|
④ Тип основания: опорный кронштейн PH-75B × 12,7 мм. |
⑤ Вилочный блок кронштейна стойки PHC-45 ×1 |
|

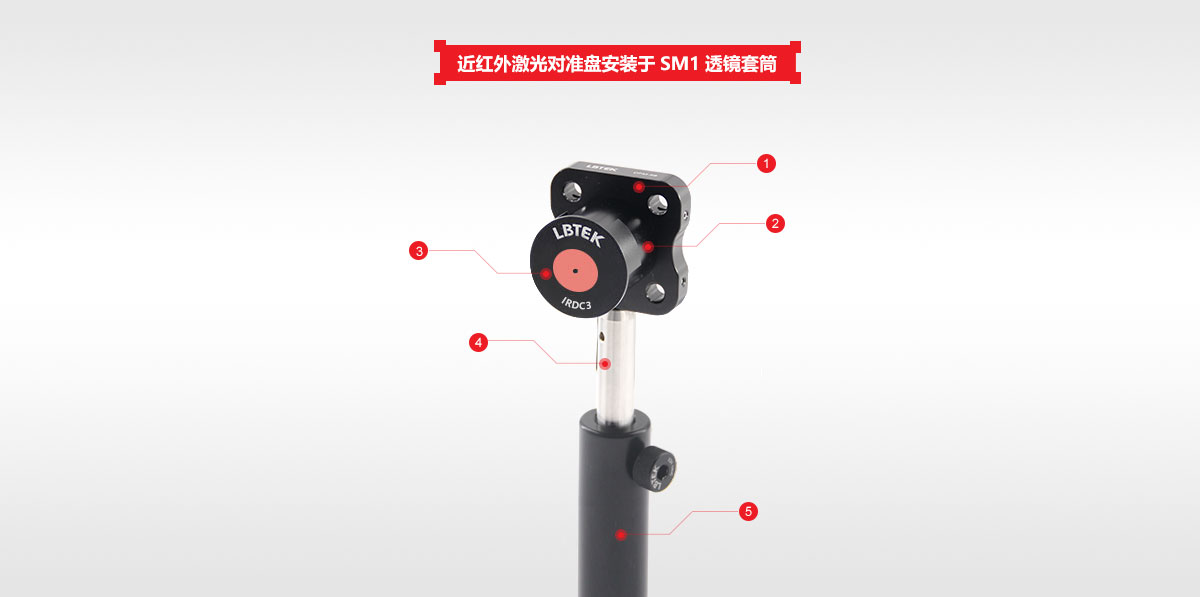

① Коаксиальная монтажная пластина 30 мм OPM-12.5BS ×1 |
② Тубус линзы SM1 SM1-25A ×1 |
③Лазерный юстировочный диск ближнего инфракрасного диапазона IRDC3 ×1 |
|
④ Оптическая стойка из нержавеющей стали Ø12,7 мм OP-75 ×1 |
⑤ Кронштейн опорного типа PH-75B × 12,7 мм. |
Выравнивающий диск для ультрафиолетового лазера, применимый диапазон: 250 нм-450 нм
- Материал покрытия: флуоресцентный материал с понижающим преобразованием
- Сквозное отверстие Ø1,5 мм в центре
- Отклонение маленького отверстия относительно центра неподвижной оправы объектива/втулки объектива: ±0,04 мм
- Диапазон длин волн: 250 нм-450 нм

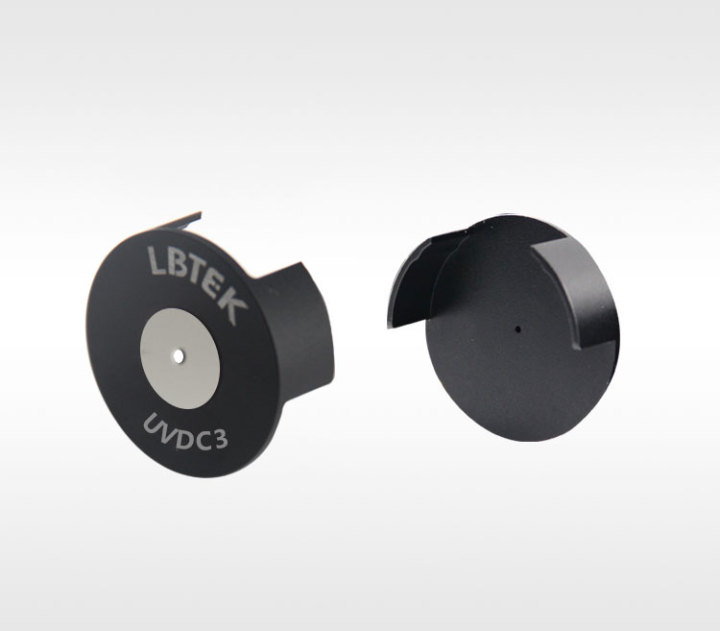

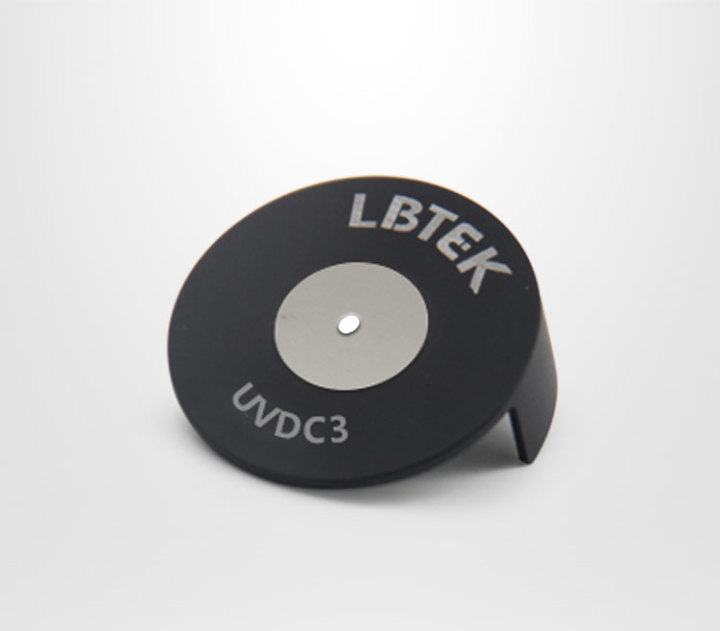

На поверхность диска для выравнивания УФ-лазера LBTEK UVDC3 нанесена круглая УФ-пленка для цветопередачи диаметром Ø13 мм, которую можно использовать для определения положения ультрафиолетового луча. Для выравнивания луча используется сквозное отверстие диаметром 1,5 мм в середине выравнивающего диска. После выравнивания луча выравнивающий диск можно снять, не нарушая оптического пути. Выравнивающий диск для УФ-лазера UVDC3 подходит для фиксированной оправы объектива LBTEK Ø25,4 мм или втулки объектива Ø25,4 мм.
Лазерный центровочный диск
- Сквозное отверстие Ø1 мм в центре
- Отклонение маленького отверстия относительно центра неподвижной оправы объектива/втулки объектива: ±0,04 мм
- Концентричность окружности: ±0,05 мм

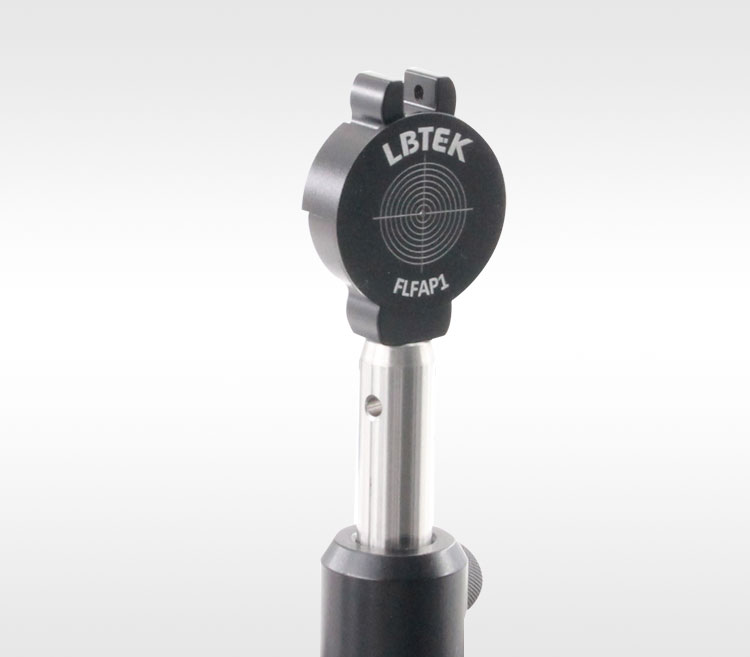

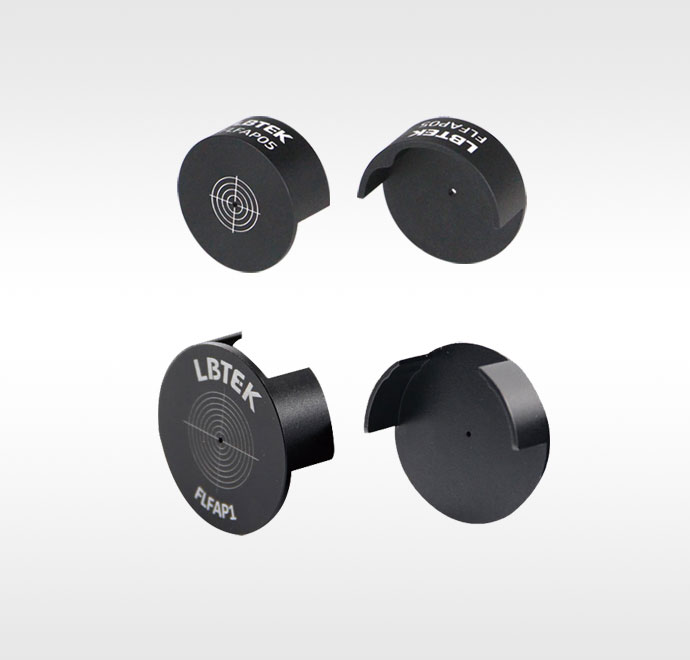

Лазерный центровочный диск LBTEK используется для определения положения луча. Сквозное отверстие диаметром 1 мм в середине центровочного диска используется для выравнивания луча видимого света. После выравнивания луча центровочный диск можно снять, не нарушая оптического пути, и установить обратно примерно на ту же позицию в будущем. Равномерно расположенные концентрические круги лазерного центровочного диска облегчают выравнивание луча видимого света, и одновременно можно оценить размер пятна. Центральное отверстие центрирующего диска можно использовать в качестве точечного отверстия для пространственной фильтрации или для энергетического тестирования луча. Лазерный центровочный диск FLFAP1 подходит для фиксированной оправы объектива LBTEK Ø25,4 мм или втулки объектива Ø25,4 мм, а лазерный центровочный диск FLFAP05 подходит для фиксированной оправы объектива LBTEK Ø12,7 мм или втулки объектива Ø12,7 мм.
| Модель | Размер | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|
| FLFAP05 | Ø23 × 10,2 мм | 22 USD | 90 дней | ||||
| FLFAP1 | Ø33,3 ×11,2 мм | 25 USD | 90 дней |
Лазерный выравнивающий диск ближнего инфракрасного диапазона, применимый диапазон: 700 нм-1600 нм
- Лазерный выравнивающий диск ближнего инфракрасного диапазона, применимый диапазон: 700 нм-1600 нм
- Сквозное отверстие Ø1,5 мм в центре
- Отклонение маленького отверстия относительно центра неподвижной оправы объектива/втулки объектива: ±0,04 мм
- Диапазон длин волн: 700 нм-1600 нм
- Материал покрытия: повышающий эффективность флуоресцентный материал

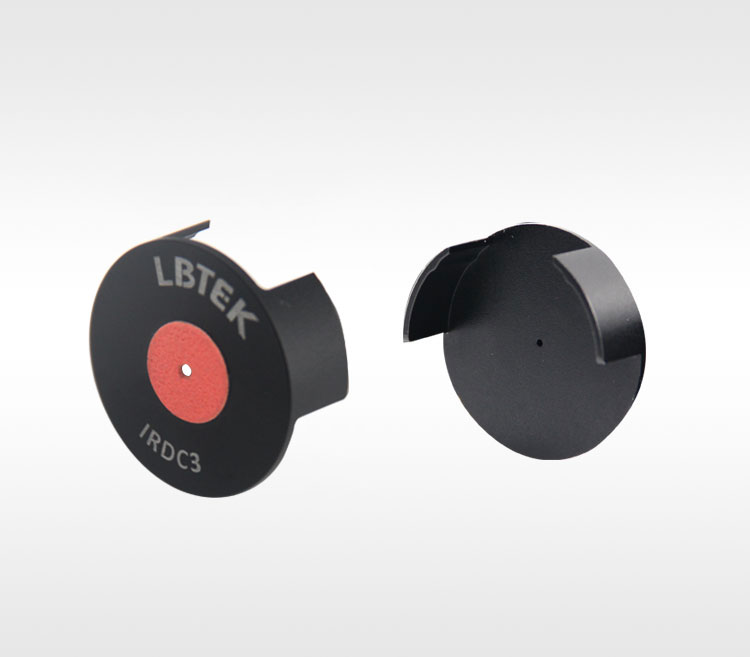

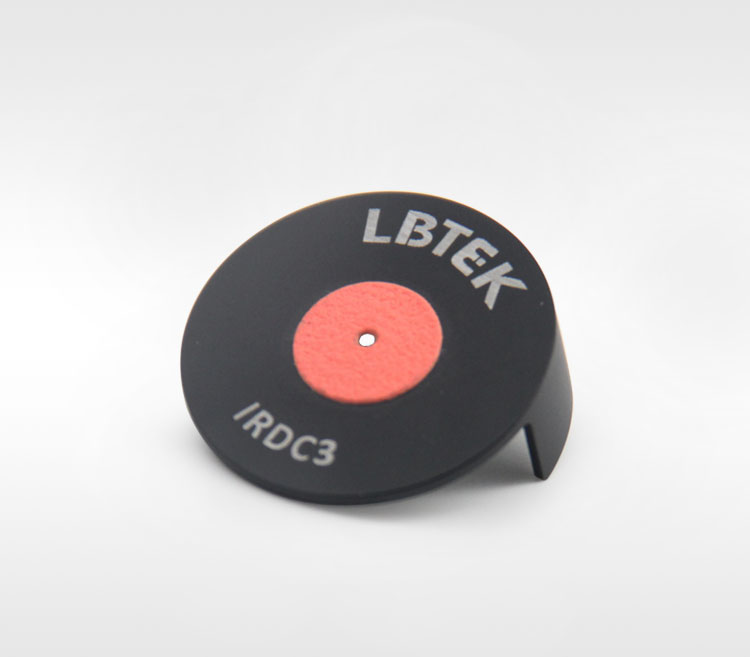

На поверхность лазерного центровочного диска ближнего инфракрасного диапазона LBTEK IRDC3 нанесена круглая инфракрасная цветопередающая пленка диаметром Ø13 мм, которая может использоваться для определения положения луча ближнего инфракрасного диапазона. Для выравнивания луча используется сквозное отверстие Ø1,5 мм в середине юстировочного диска. После выравнивания луча юстировочный диск можно снять, не нарушая оптического пути, и в будущем установить обратно примерно в то же положение. Лазерный центровочный диск IRDC3 подходит для фиксированной оправы объектива LBTEK Ø25,4 мм или втулки объектива Ø25,4 мм.
