• Возможна установка оптических компонентов диаметром 25,4 мм и минимальной толщиной 2,5 мм, фиксируется резиновыми наконечниками.
• Регулируемый угол составляет ±3,5°, а точность регулировки угла наклона/рысканья составляет: 0,36°/оборот, 0,37°/оборот соответственно.
• Доступны различные методы установки. Различные методы установки имеют разную высоту оптической оси.
• Регулятор со стопорной гайкой обеспечивает долговременную стабильность.

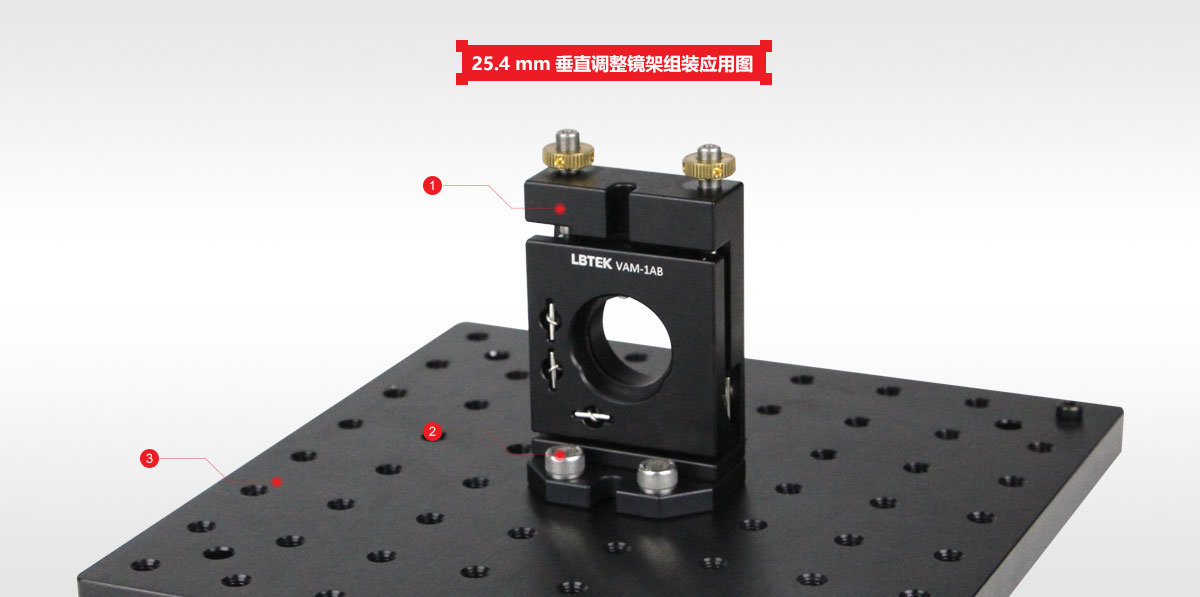

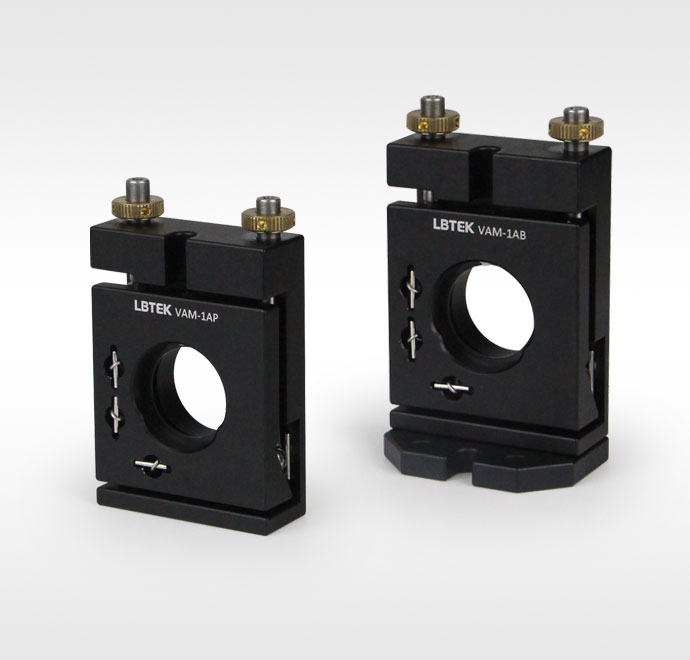

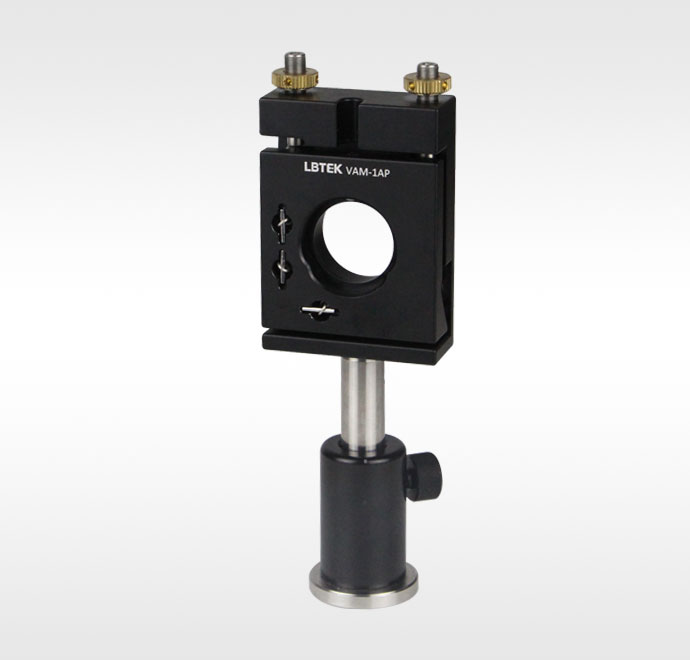

Вертикально регулируемый монтажный кронштейн LBTEK, предназначенный для установки оптики диаметром 25,4 мм и минимальной толщиной 2,5 мм, с резиновыми наконечниками для фиксации оптики. Угол регулировки составляет ±3,5°, а точность регулировки по тангажу/рысканию составляет: 0,36°/оборот и 0,37°/оборот соответственно. Два регулятора M6×0,25 со стопорными гайками можно отрегулировать с помощью прилагаемого шестигранного ключа HWS-2 на 2,0 мм с ручкой или обычного шестигранного ключа на 2,0 мм. Кроме того, монтажный кронштейн вертикальной регулировки доступен в двух моделях: с основанием и без него. Монтажный кронштейн без основания имеет внизу три резьбовых отверстия М4, которые можно закрепить на стойке, нижнее монтажное отверстие с основанием сквозное резьбовое отверстие M6. Его можно установить непосредственно на макетную плату или другую плату с резьбовыми отверстиями M6. Обратите внимание, что высота оптической оси различается у плат с основанием и без основания.

• Возможна установка оптики толщиной до 5 мм, фиксация стопорным кольцом с проставкой из POM.
• Регулируемый угол ±1,2°
• Снизу и с обеих сторон доступны различные установочные интерфейсы. Различные установочные интерфейсы имеют разную высоту оптической оси.
• Регулятор со стопорным винтом обеспечивает долговременную стабильность.

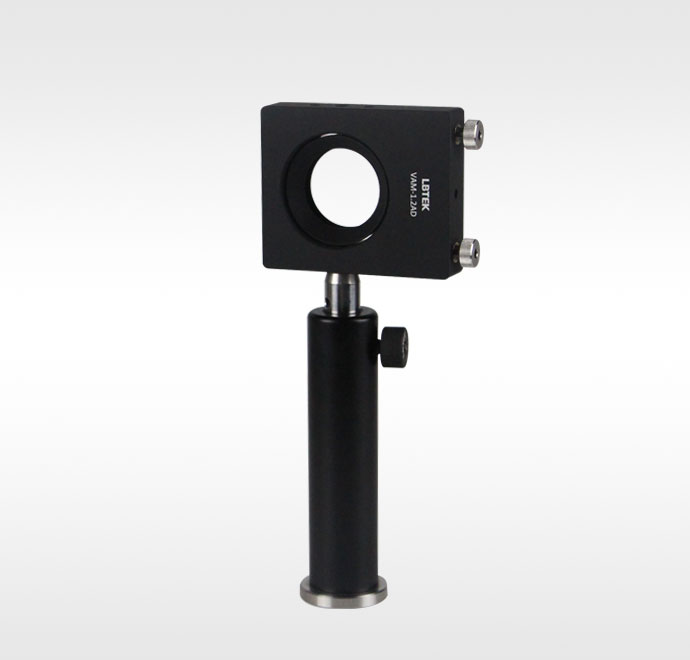

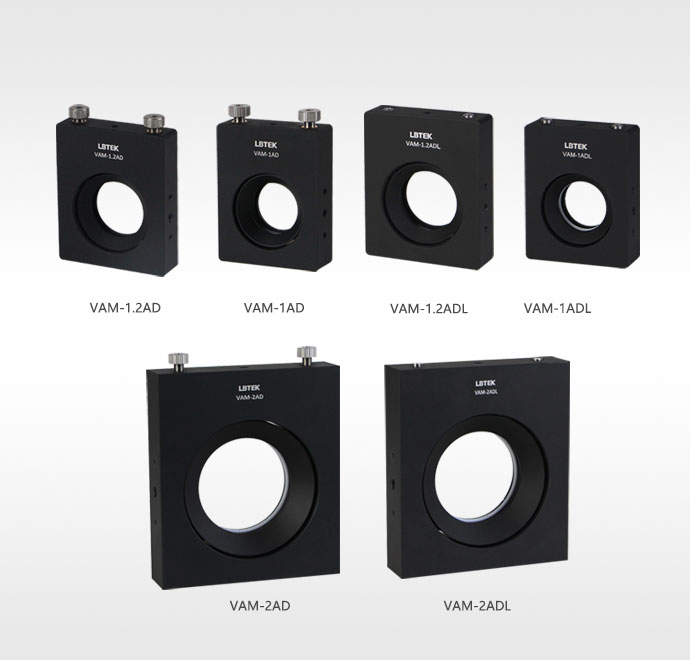

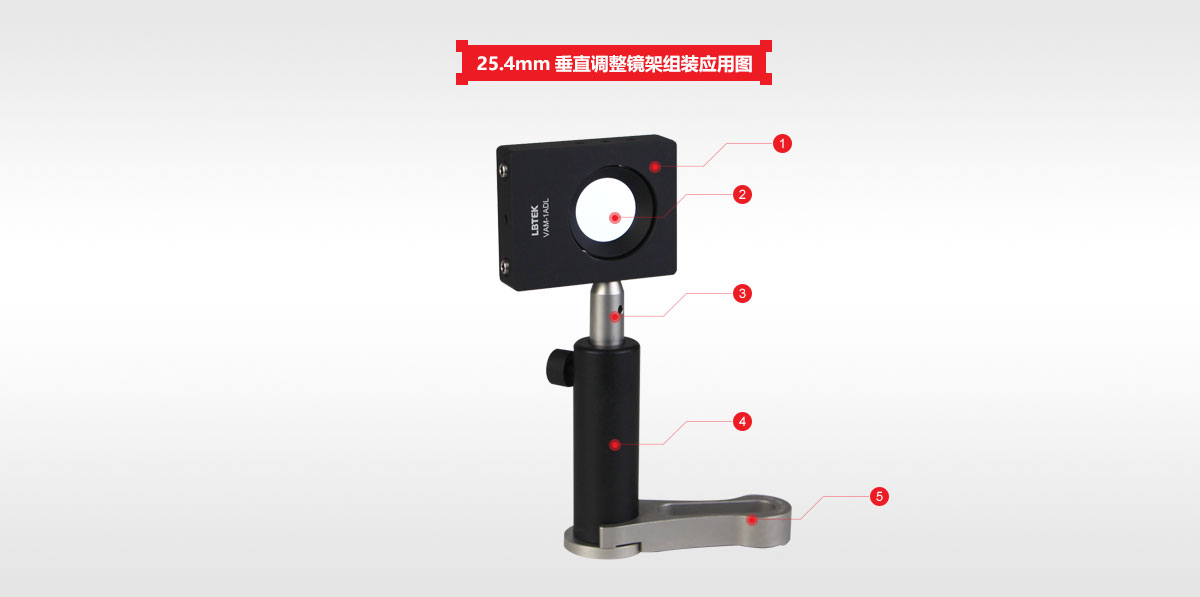

Вертикально регулируемый монтажный кронштейн LBTEK позволяет устанавливать оптику диаметром 30 или 25,4 мм и максимальной толщиной 5 мм, а также имеет стопорное кольцо для фиксации оптики. Угол регулировки составляет ±1,2°. Два регулятора M5×0,25 оснащены стопорными винтами с рифлеными ручками или без рифленых ручек на головке и могут регулироваться вручную или с помощью шестигранного ключа. Снизу имеется 2 резьбовых отверстия М3, а с обеих сторон — 1 резьбовое отверстие М4 и 2 резьбовых отверстия М3 соответственно. Его можно установить на столбы или другие различные установленные устройства. Обратите внимание на методы установки снизу и сбоку. Высота оптическая ось другая. Универсальная конструкция регулировки предотвращает изменение положения центральной точки отражающего зеркала при регулировке угла. Этот продукт можно использовать не только для рефлекторов, но и для светоделителей падающего света под углом 45°.

• Возможна установка оптики диаметром 25,4 мм и максимальной толщиной 6,2 мм, стопорное кольцо с прокладкой из ПОМ.
• Регулируемый угол составляет ±2,5°, а точность регулировки угла наклона/рысканья составляет: 0,27°/оборот, 0,22°/оборот.
• Внизу доступны различные установочные интерфейсы. Высота оптических осей различных установочных интерфейсов одинакова.
• Регулятор со стопорной гайкой обеспечивает долговременную стабильность.

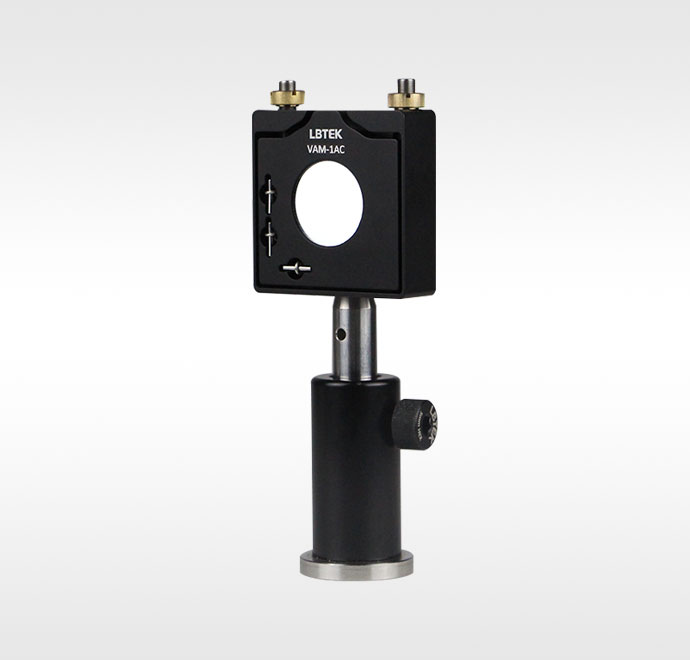

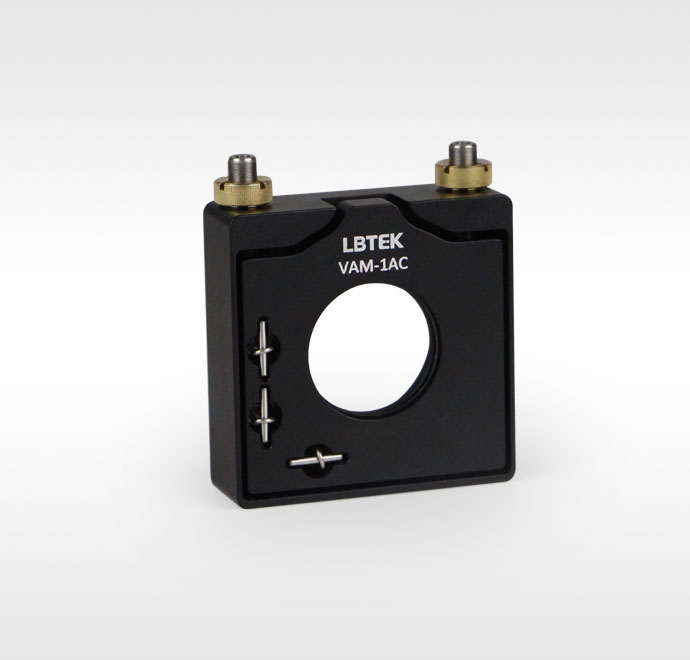

Вертикально регулируемый монтажный кронштейн LBTEK позволяет монтировать оптические компоненты диаметром 25,4 мм и максимальной толщиной 6,2 мм, а также имеет стопорное кольцо для фиксации оптического компонента. Угол регулировки составляет ±2,5°, а точность регулировки по тангажу/рысканию составляет: 0,27°/оборот и 0,22°/оборот соответственно. Два регулятора M5×0,25 со стопорными гайками можно отрегулировать с помощью прилагаемого шестигранного ключа HWS-2 на 2,0 мм с ручкой или обычного шестигранного ключа на 2,0 мм. В нижней части монтажного кронштейна вертикальной регулировки имеются 2 отверстия для штифтов Ø3 мм, 2 отверстия с резьбой M4, 2 отверстия с резьбой 8-32 и 1 отверстие с потайной головкой M4, которые можно устанавливать на стойках или других навесных устройствах. Высота центра оптической оси составляет 25,4 мм.
