• Минимальная толщина применимых оптических компонентов: 2,5 мм/2,1 мм.
• Способ установки: фиксируется резиновой головкой и установочными винтами.
• Оптику можно установить с обеих сторон.

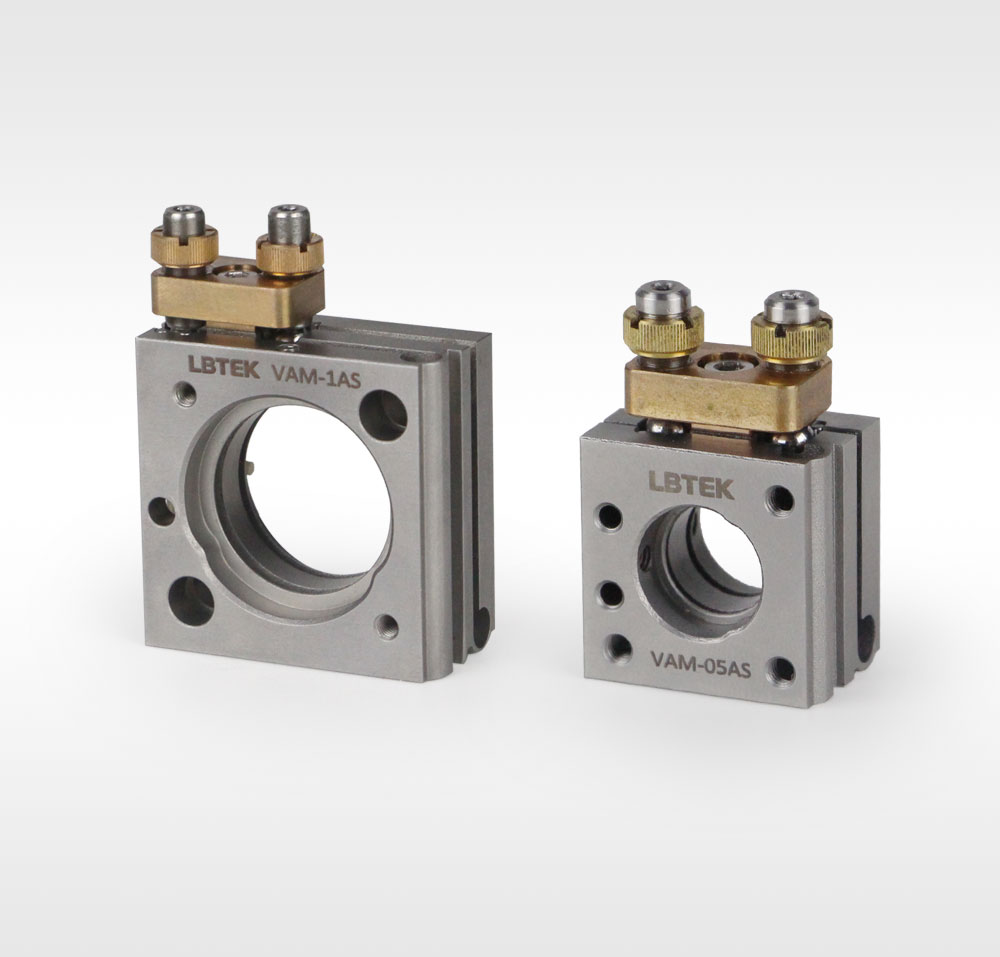

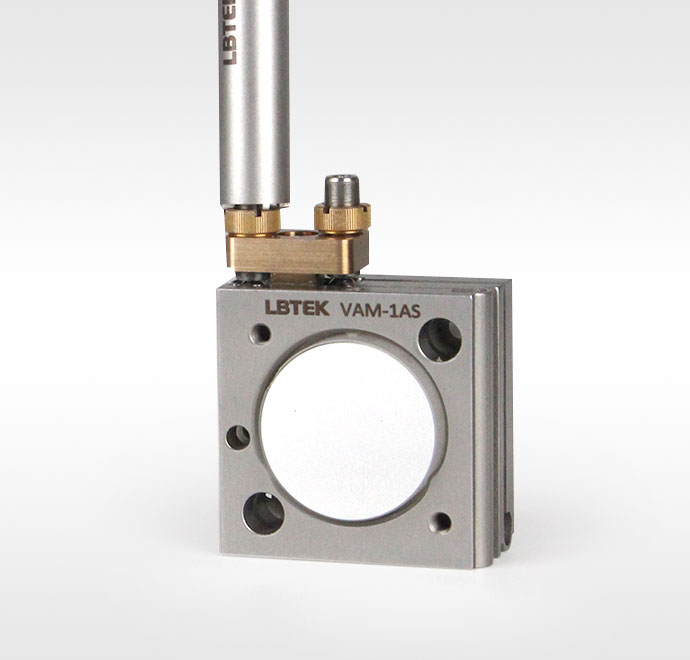

Гибкое крепление LBTEK для вертикальной регулировки с установочными винтами с резиновыми наконечниками для фиксации оптических компонентов. Оптические компоненты можно устанавливать с обеих сторон, адаптируя их к различным сценариям. ВАМ-1АС позволяет устанавливать оптические компоненты диаметром Ø25,4 мм и толщиной не менее 2,5 мм. Угол регулировки ±2,5°, точность регулировки по тангажу/рысканью: 0,18°/оборот. Два высокочувствительных регулятора M5×0,2 регулировочной стойки оснащены стопорными гайками и могут регулироваться с помощью прилагаемого шестигранного ключа на 2,0 мм. VAM-1AS имеет монтажные отверстия спереди и сзади: 4 отверстия с резьбой M3 и 2 отверстия с потайной головкой M3, которые подходят для различных способов установки. ВАМ-05АС возможна установка оптических компонентов диаметром 12,7 мм. Угол регулировки ±2,0°. Резьбовой вспомогательный ремень имеет стопорный механизм. Оптические компоненты фиксируются установочными винтами. Минимальная толщина закрепляемых оптических компонентов составляет 2,1 мм. В нижней части корпуса имеются монтажные отверстия с резьбой М4. Передние монтажные отверстия М3 можно использовать с переходными кронштейнами. Приобретите гибкое крепление для вертикальной регулировки LBTEK и получите в подарок шестигранный ключ на 2,0 мм.

• Минимальная толщина применимых оптических компонентов: 2,5 мм.
• Способ установки оптического компонента: фиксируется резиновой головкой и установочным винтом.
• Диапазон регулируемого угла: ±2,5°, точность регулировки: 0,18°/оборот.
• Два входных и выходных световых отверстия, наклоненных под углом 45°, диаметр проема 12,7 мм.
• Монтажные резьбовые отверстия M3, M2,5

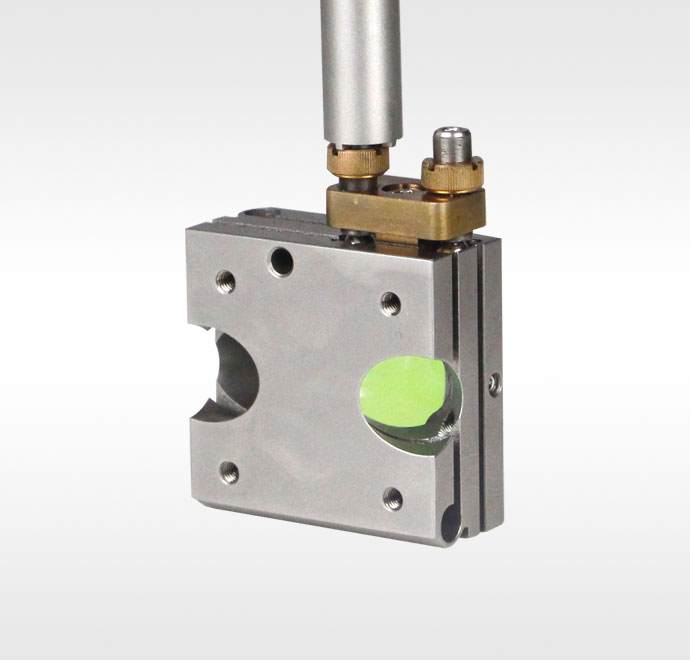

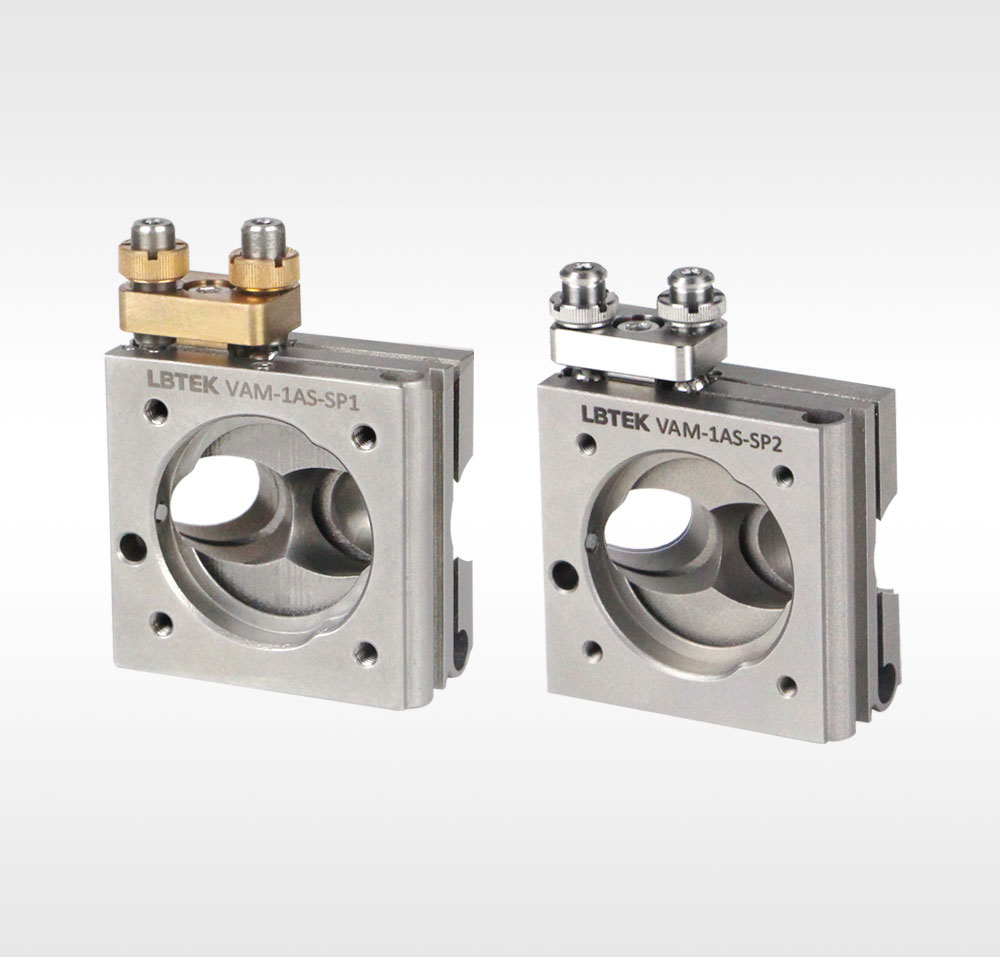

LBTEK гибкая, вертикально регулируемая, дихроичная оправа зеркала с большим углом обзора, возможность установки оптических элементов диаметром Ø25,4 мм, минимальной толщиной 2,5 мм, установочный винт с резиновой головкой для фиксации оптических элементов, два входных и выходных отверстия с угол 45°, апертура Ø12,7 мм. Угол регулировки составляет ±2,5°, а точность регулировки по тангажу/рысканью: 0,18°/поворот. Два высокочувствительных регулятора M5×0,2 со стопорными гайками можно регулировать с помощью прилагаемого шестигранного ключа на 2,0 мм. Регулировочное крепление имеет монтажные отверстия спереди и сзади. Возможности крепления VAM-1AS-SP1 — это 8 отверстий с резьбой M3 спереди и сзади. Восстановительные отверстия VAM-1AS-SP2 — это 4 отверстия с резьбой M2,5 спереди. и 4 резьбовых отверстия М3 сзади. Купите гибкое крепление для вертикальной регулировки LBTEK и получите в подарок шестигранный ключ на 2,0 мм. LBTEK также предоставляет различные услуги по настройке, включая настройку различных методов установки. Для особых потребностей в настройке обращайтесь в службу технической поддержки LBTEK. (Обратите внимание, что все конструкции привода VAM-1AS-SP2 изготовлены из нержавеющей стали, и ощущения при скручивании могут отличаться).

• Материал: нержавеющая сталь 303.
• Монтажные отверстия: отверстия с потайной головкой M3/M4, отверстия с прорезями M6.

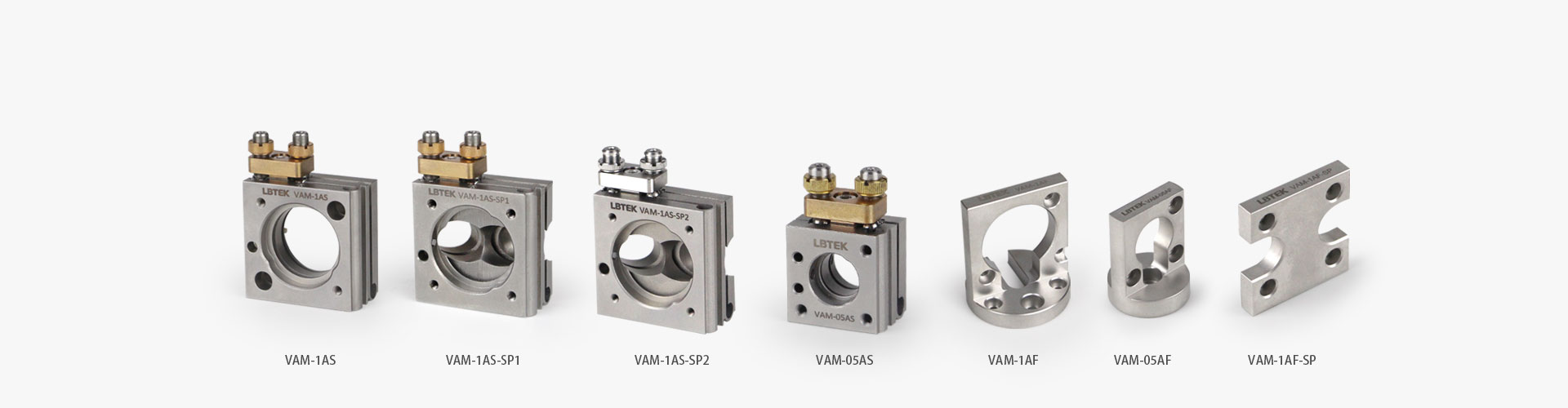

• Применимые модели продукта: VAM-1AS, VAM-05AS, VAM-1AS-SP1/SP2.

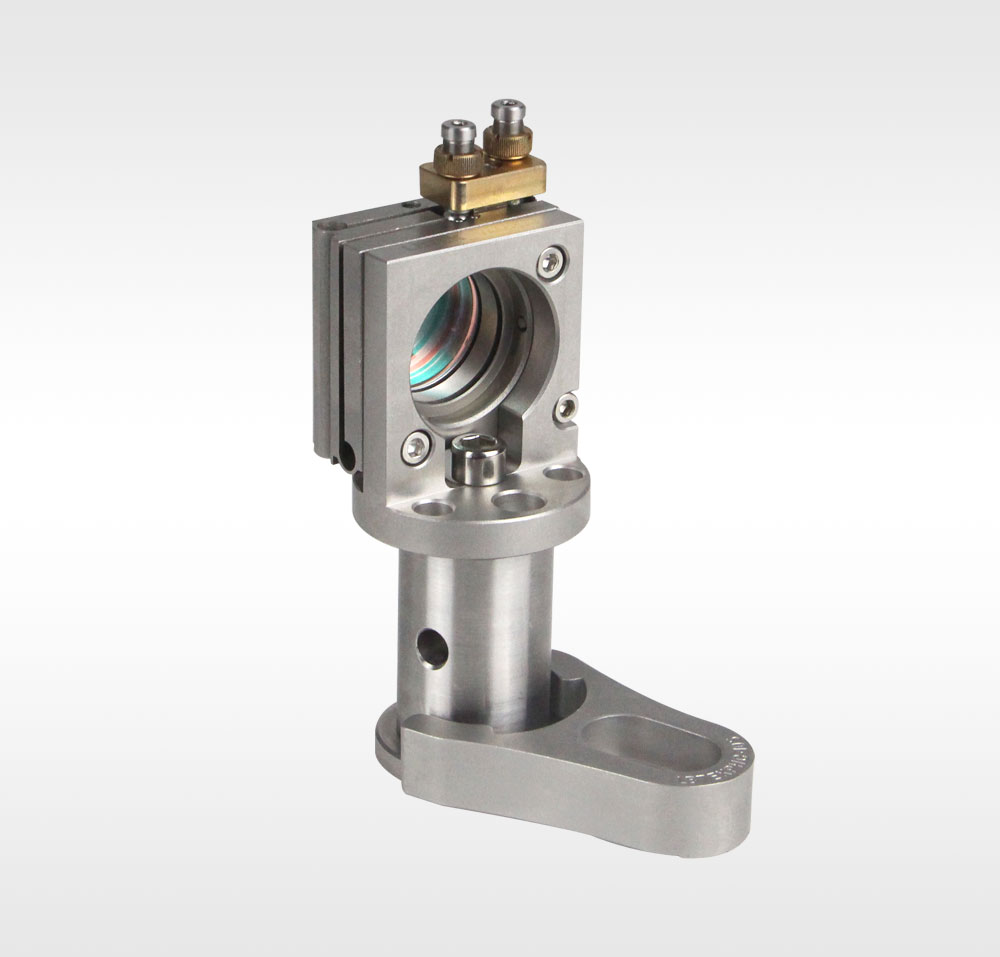

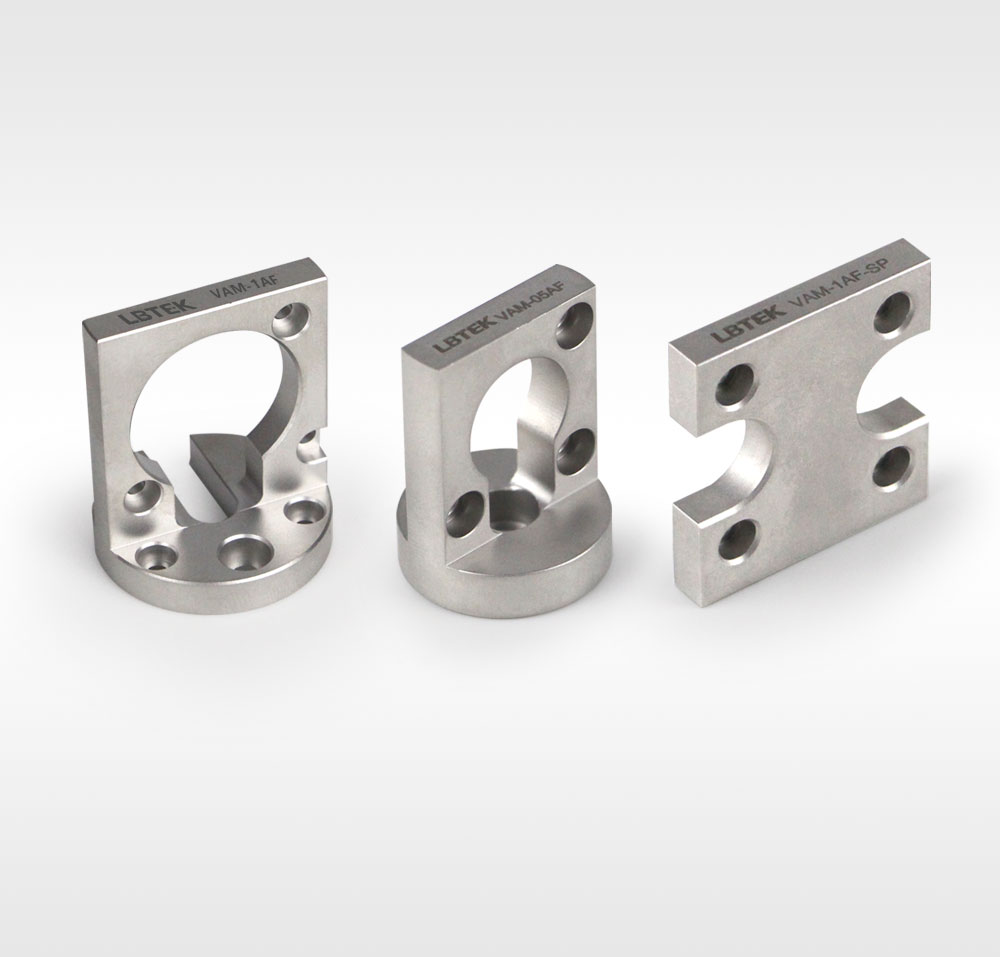

Оптические компоненты LBTEK гибкая регулировочная рамка для вертикальной регулировки переходная рамка, подходящая для переноса 1-дюймовой промышленной гибкой регулировочной рамки для вертикальной регулировки VAM-1AS, VAM-05AS, VAM-1AS-SP1/SP2 на оптический удлинитель или стационарную платформу. Передняя часть VAM-1AF оснащена 3 отверстиями с потайной головкой M3 для фиксации VAM-1AS, а нижняя часть содержит 2 отверстия с потайной головкой M3, 1 отверстие с потайной головкой M4 и 1 монтажный паз M6. Доступны различные монтажные отверстия. В комплект поставки входят 3 М3×6, 1 Винты с шестигранной головкой M4×8 и 1 M6×16 с цилиндрической головкой.VAM-05AF поставляется с 3 отверстиями для потайной головки M3 спереди для фиксации VAM-05AS, 1 отверстием для крепления потайной головки M4 снизу и 1 винтом с шестигранной головкой с цилиндрической головкой M4, входящим в комплект поставки. Передняя часть VAM-1AF-SP снабжена отверстиями с потайной головкой объемом 4 М3 для фиксации VAM-1AS-SP1 или VAM-1AS-SP2. Конструкция двух пазов ø14 мм не влияет на рамку регулировки спектроскопического отражения под большим углом. Два входных и выходных отверстия под углом 45° пропускают свет, а в нижней части имеется монтажное отверстие с резьбой 1 М4, а при покупке поставляется установочный винт 1 М4.
