Платформа для установки призмы

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

Шестиосное крепление оптической регулировки.

Можно регулировать движение по осям X, Y, Z, наклон/рыскание и вращение на 360°, все шесть осей регулировки можно заблокировать.
Шесть потайных отверстий М4 для монтажных стоек.
Имеет утолщенную заднюю панель для повышенной устойчивости.
Для крепления оптики толщиной до 15,8 мм, Ø25,4 мм, фиксируется стопорным кольцом SM1.

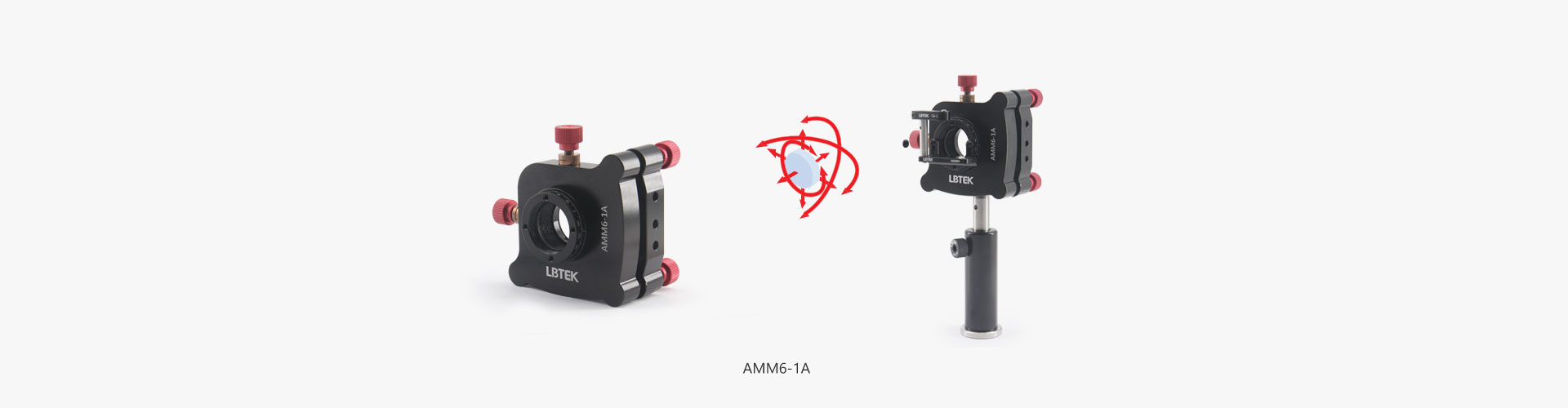

Шестиосевая оптическая кинематическая монтировка LBTEK с возможностью перемещения, регулировки угла наклона/рысканья и вращения на 360° по трем осям. Каждую ось регулировки можно заблокировать для повышения устойчивости рамы. Монтажная секция имеет резьбовые отверстия SM1 для установки оптики или компонентов с резьбой SM1. На вращающемся кольце регулировочного крепления AMM6-1A имеются четыре отверстия под винты M3, которые используются для установки аксессуаров для крепления призмы AMM6P. Этот аксессуар для крепления призмы имеет платформу размером 42,0 мм × 12,7 мм. Задняя пластина регулировочного крепления имеет 6 потайных отверстий M4. На регулировочное крепление AMM6-1A можно установить стойки для установки как слева, так и справа.

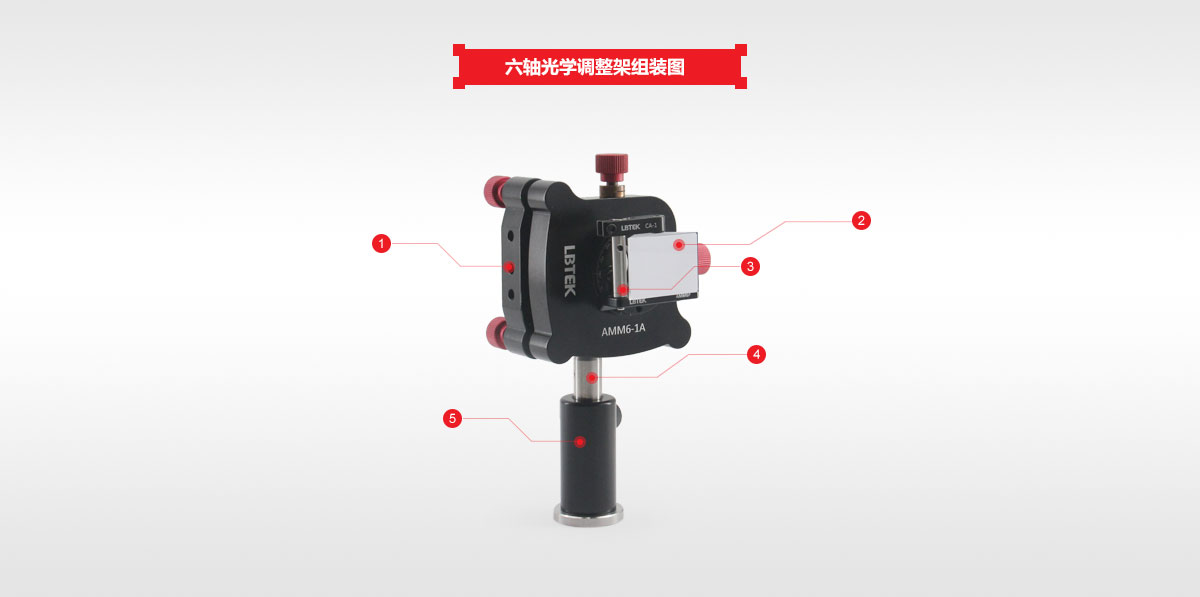

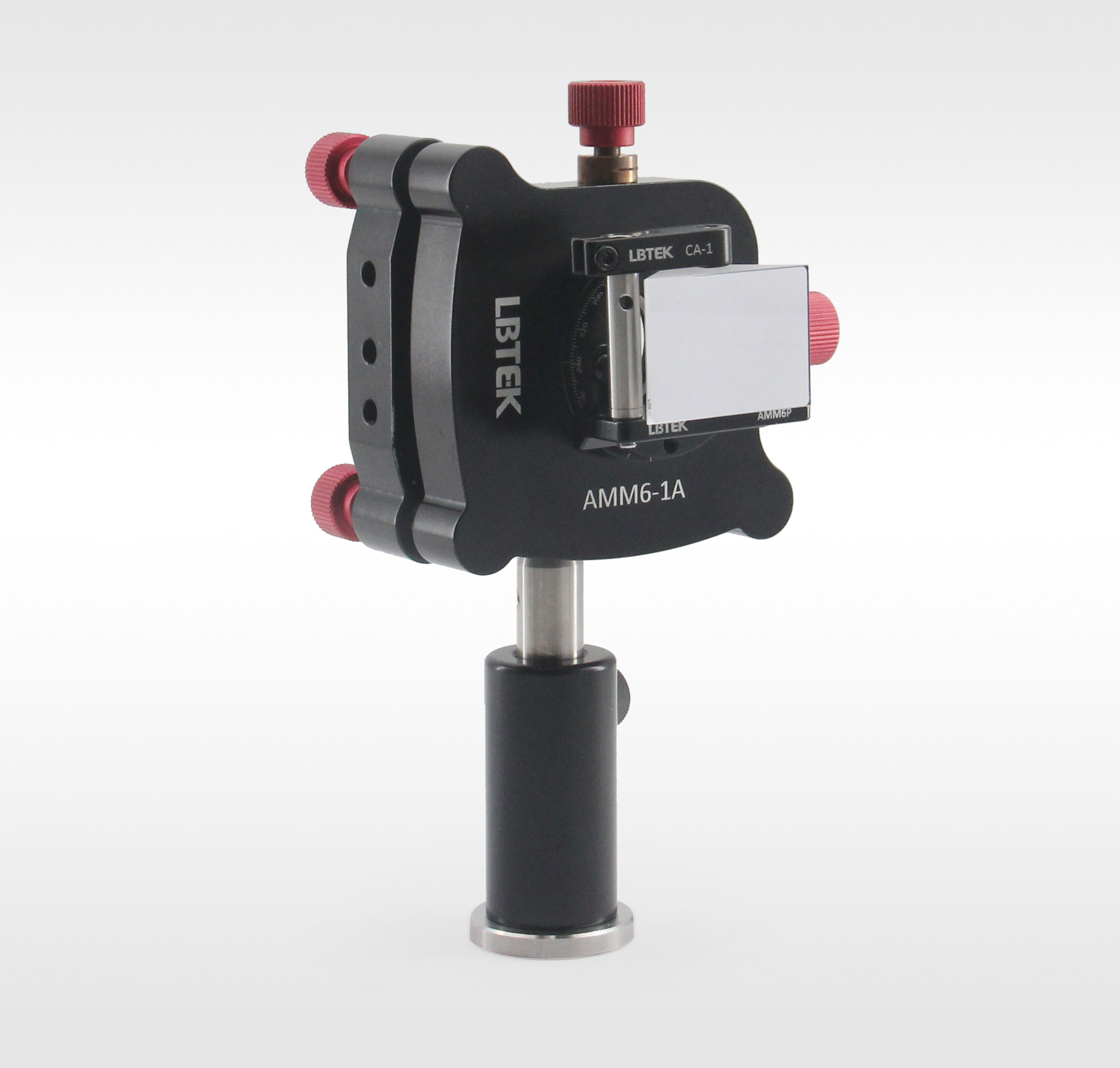

Шестиосная оптическая регулировочная установка LBTEK АММ6-1А, схема сборки	①Шестиосевое крепление оптической регулировки AMM6-1A × 1	②Призма × 1	③Платформа для установки призмы AMM6P ×1
	④ Оптическая стойка из нержавеющей стали Ø12,7 мм OP-75 ×1	⑤ Кронштейн опорного типа PH-75B × 12,7 мм.

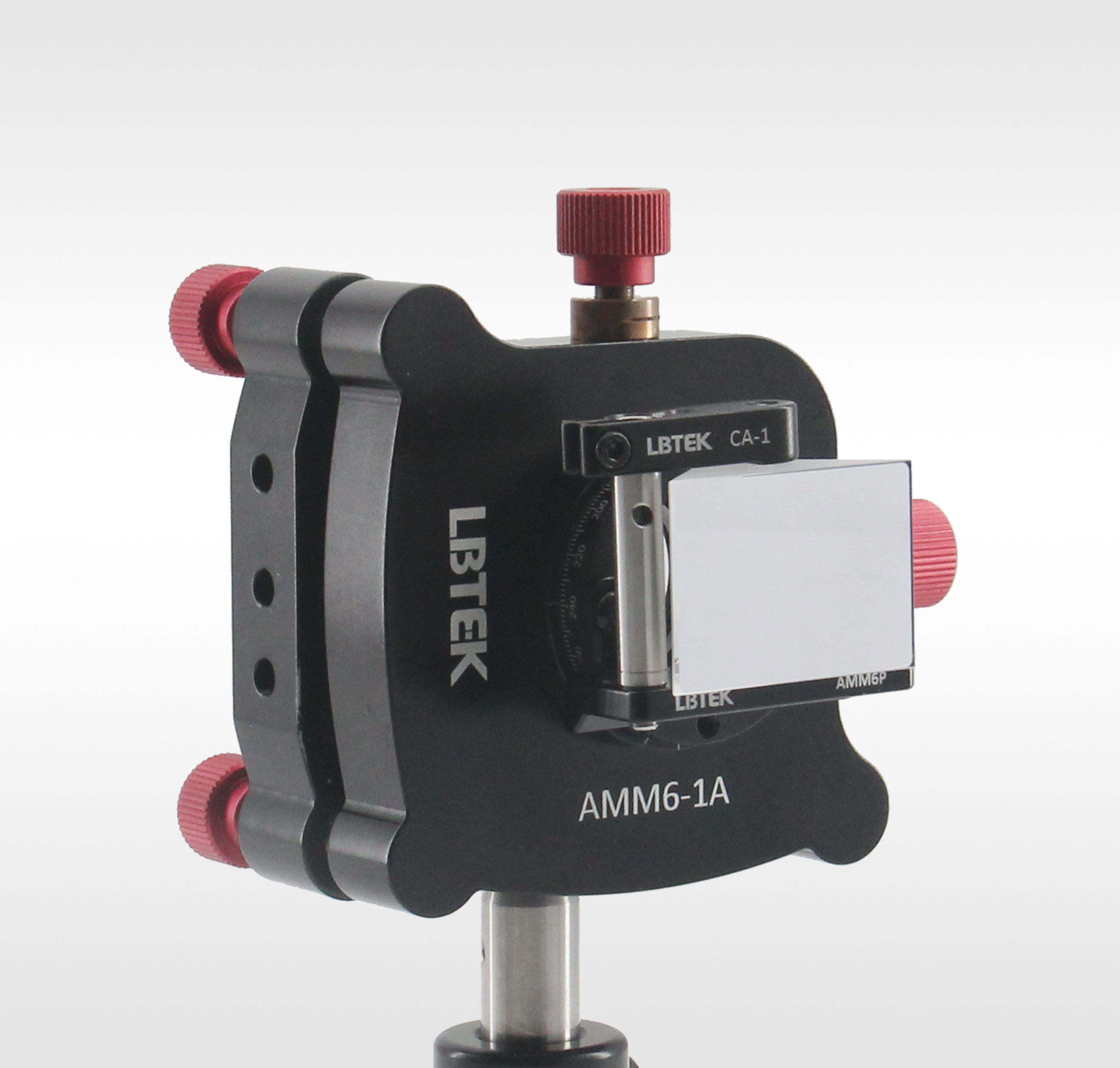

Платформа для установки призмы

Возможна установка на поворотное кольцо АММ6-1А.
Размер установочной платформы 42,0х12,7 мм.
Максимальный диапазон регулировки 6 мм

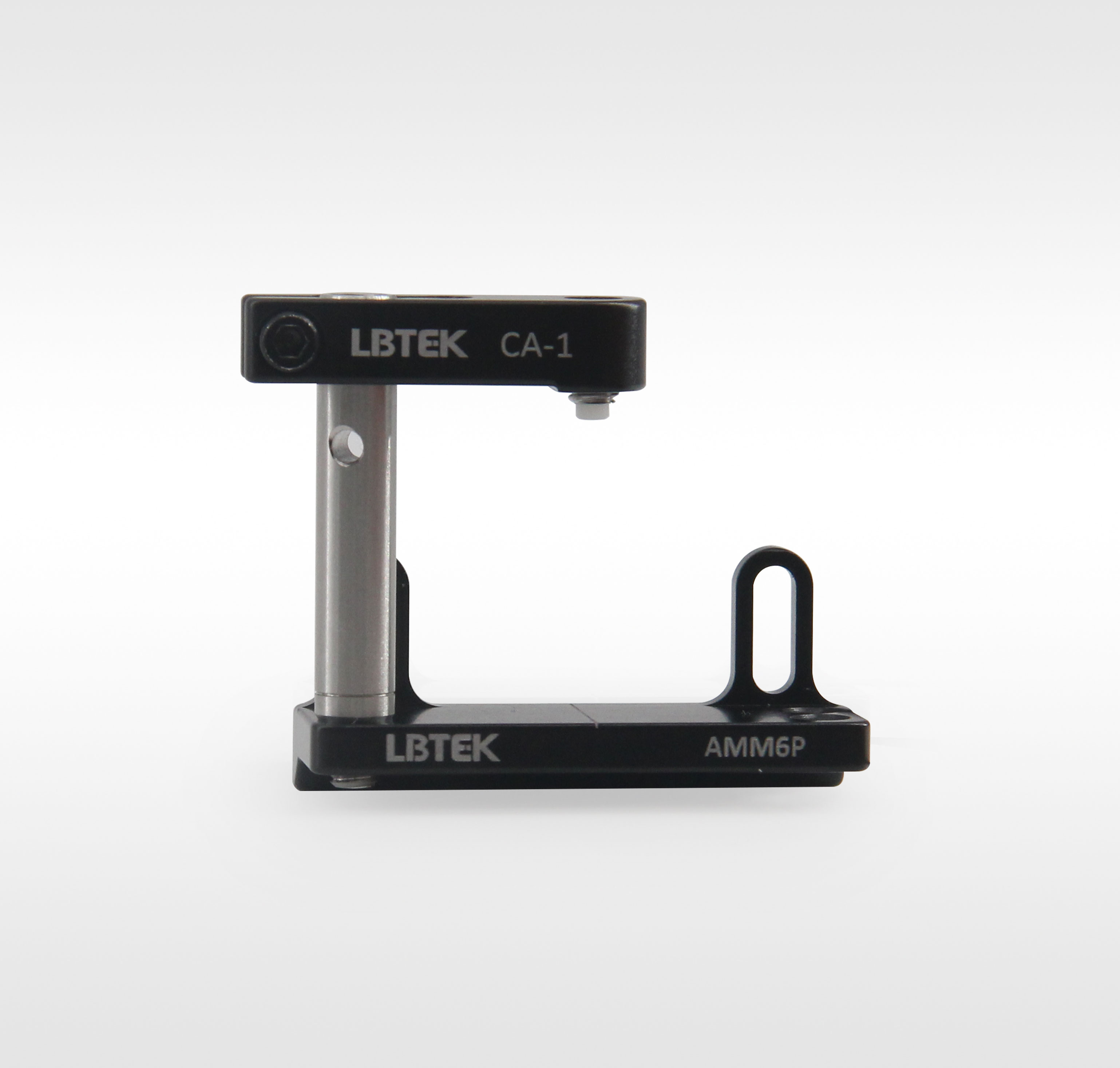

Монтажная платформа призмы LBTEK, поставляемая LBTEK, имеет размер монтажной платформы 42,0 мм × 12,7 мм и может быть установлена на вращающееся кольцо шестиосной оптической регулировочной опоры AMM6-1A. Монтажная платформа устанавливается с помощью 2 прилагаемых винтов M3 с шестигранной головкой и шестигранной головкой (шестигранный ключ на 2,0 мм входит в комплект). Регулируемая длина двух соединительных винтов M3 на платформе составляет 6 мм с помощью поясных отверстий. Монтажная платформа позволяет элемент, который необходимо расположить на оси вращения. Монтажная платформа имеет 4 резьбовых отверстия M4, а платформа поставляется с регулируемым по высоте прижимным рычагом CA-1, который можно установить и отрегулировать с помощью прилагаемого шестигранного ключа на 2,0 мм.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	AMM6P			82 USD	90 дней

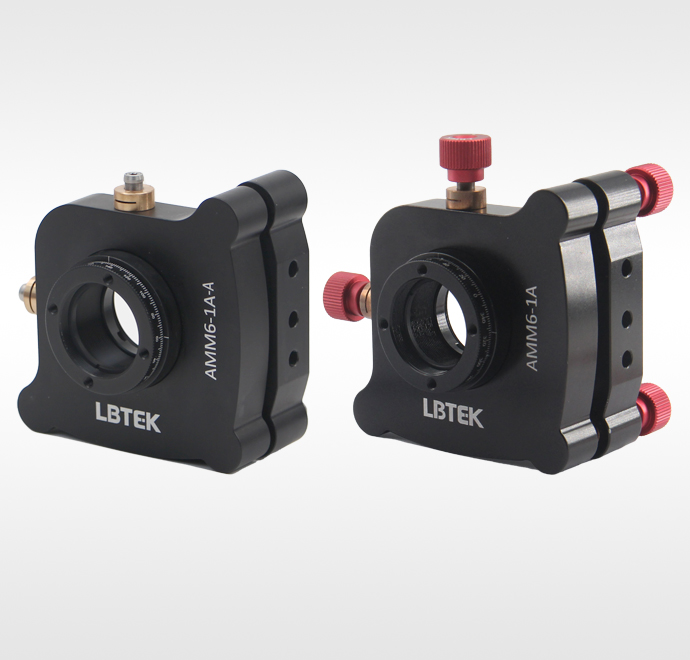

Шестиосное крепление оптической регулировки

Шесть блокируемых осей регулировки
Перемещение по осям X, Y, Z, регулировка угла наклона/рыскания и регулировка вращения на 360°.
Шесть потайных отверстий М4 для монтажных стоек.
Имеет утолщенную заднюю панель для повышенной устойчивости.
Для установки оптики диаметром 25,4 мм и толщиной до 15,8 мм, одинарное стопорное кольцо SM1.

Шестиосное оптическое кинематическое крепление, поставляемое LBTEK, имеет внутренние резьбовые отверстия SM1 и стопорное кольцо SM1R, на которое можно устанавливать оптические компоненты диаметром 25,4 мм и максимальной толщиной 15,8 мм, а также обеспечивать работу по шести осям (перемещение XYZ, шаг, рысканье). и вращение на 360°), все шесть осей могут быть заблокированы. AMM6-1A имеет три точно отрегулированные пары резьб M6X025-38.2KLB и две M5X025-30KL. Резьбовая втулка имеет фиксирующую конструкцию и может фиксироваться при вращении на 360°. Стопорный винт можно зафиксировать шестигранником 2,0 мм и 1,5 мм. ключи. При покупке шестиосевого оптического регулировочного крепления LBTEK в комплект поставки входят шестигранный ключ на 2,0 мм, шестигранный ключ на 1,5 мм и два винта с цилиндрической головкой M4.
