Пятиосное оптическое кинематическое крепление для свободного пространства

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

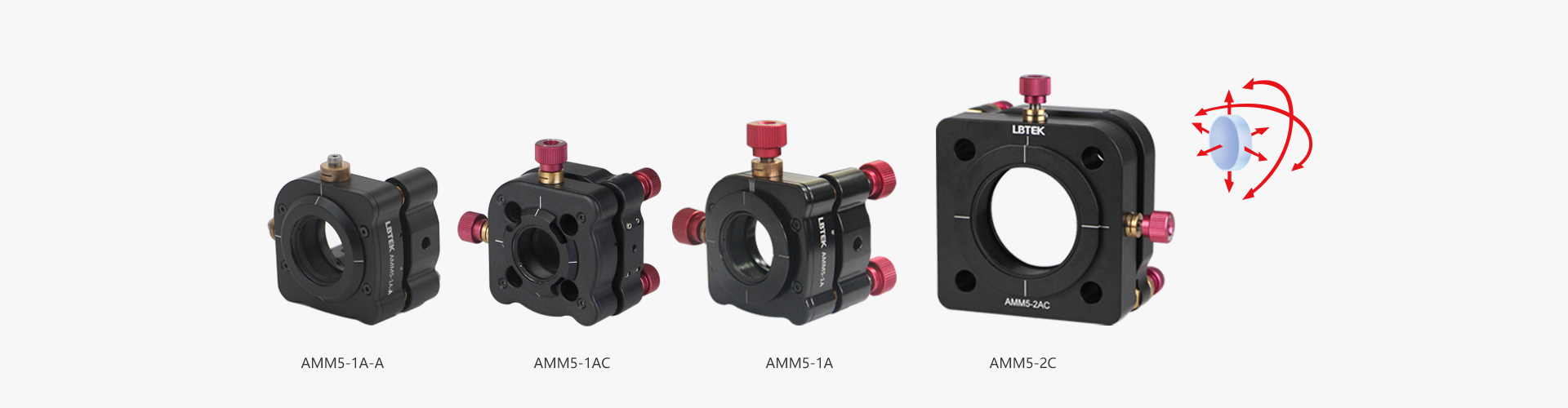

Пятиосное крепление оптической регулировки.

Пять блокируемых осей регулировки.
Совместимость со свободным пространством или коаксиальными системами (опционально).
Имеет утолщенную заднюю панель для большей устойчивости.

Пятиосное оптическое регулировочное крепление LBTEK фиксируется стопорным кольцом. Его можно регулировать по пяти осям (по тангажу, рысканию и оси XYZ), и все пять осей можно заблокировать для обеспечения устойчивости регулировочного крепления. На регулировочном кронштейне имеются шкалы как в горизонтальном, так и в вертикальном направлениях, которые помогают точно совместить монтажный паз. Задняя пластина регулировочной рамы имеет два ортогональных монтажных отверстия М4, которые можно установить на стойке для лево- и правосторонней установки. Она совместима со свободным пространством и коаксиальными системами.

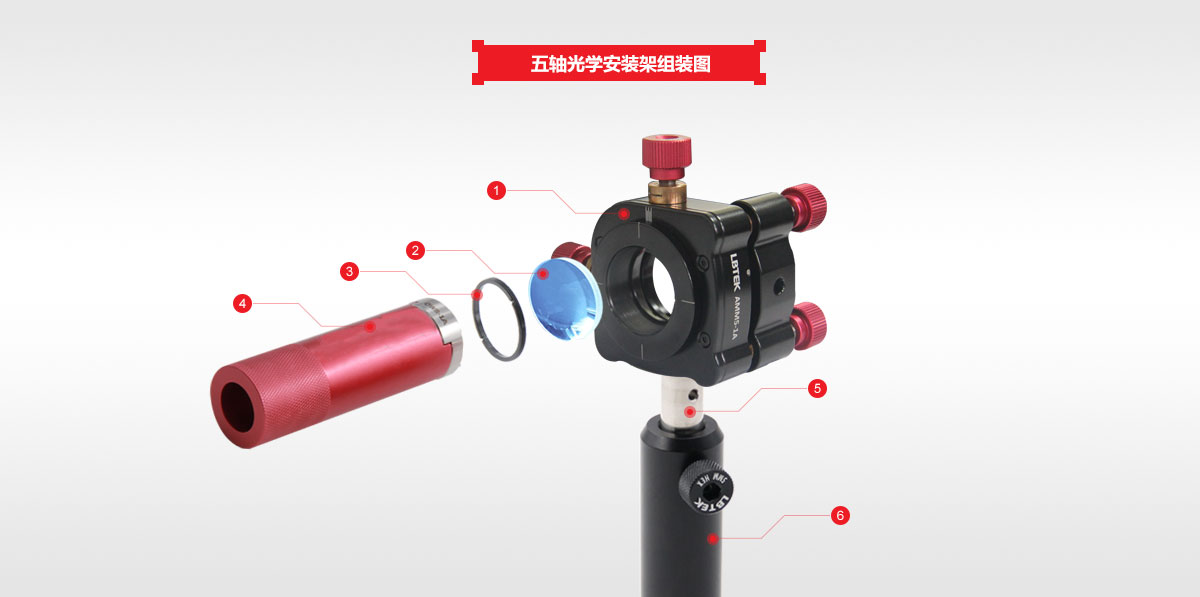

Крепление пятиосной оптической регулировки LBTEK АММ5-1А Схема сборки	①Пятиосевое оптическое регулировочное крепление AMM5-1A ×1	② Оптический элемент Ø25,4 мм×1	③Зажимное кольцо SM1R ×1
	④ Ключ со стопорным кольцом OWR-1A ×1	⑤ Оптическая стойка из нержавеющей стали Ø12,7 мм OP-75 ×1	⑥Тип основания : кронштейн для стойки Ø12,7 мм PH-75B ×1

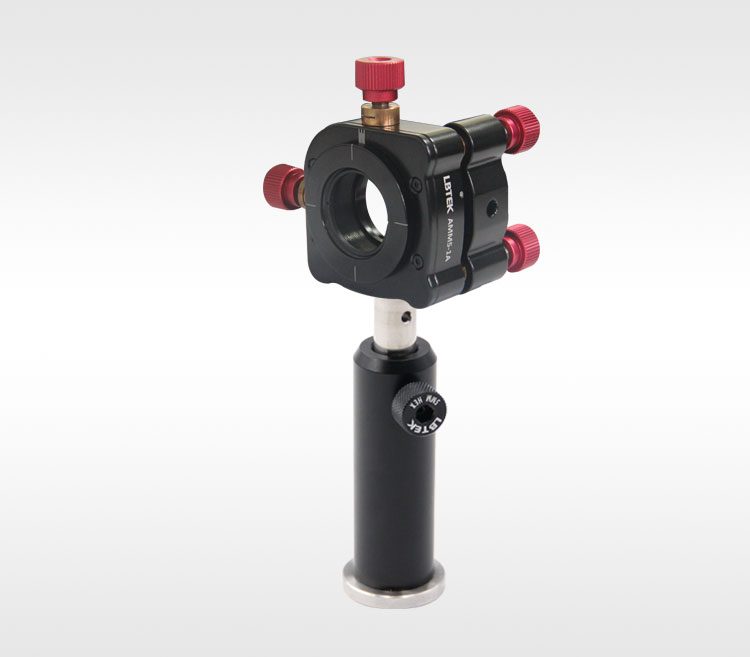

Пятиосное оптическое кинематическое крепление для свободного пространства

Пять блокируемых осей регулировки, регулируемый угол наклона и отклонения ±4°, диапазон перемещения по осям XY ±1 мм.
Крепление оптики толщиной до 10 мм, Ø25,4 мм, фиксируется стопорным кольцом.
За свободное место
Имеет утолщенную заднюю панель для большей устойчивости.

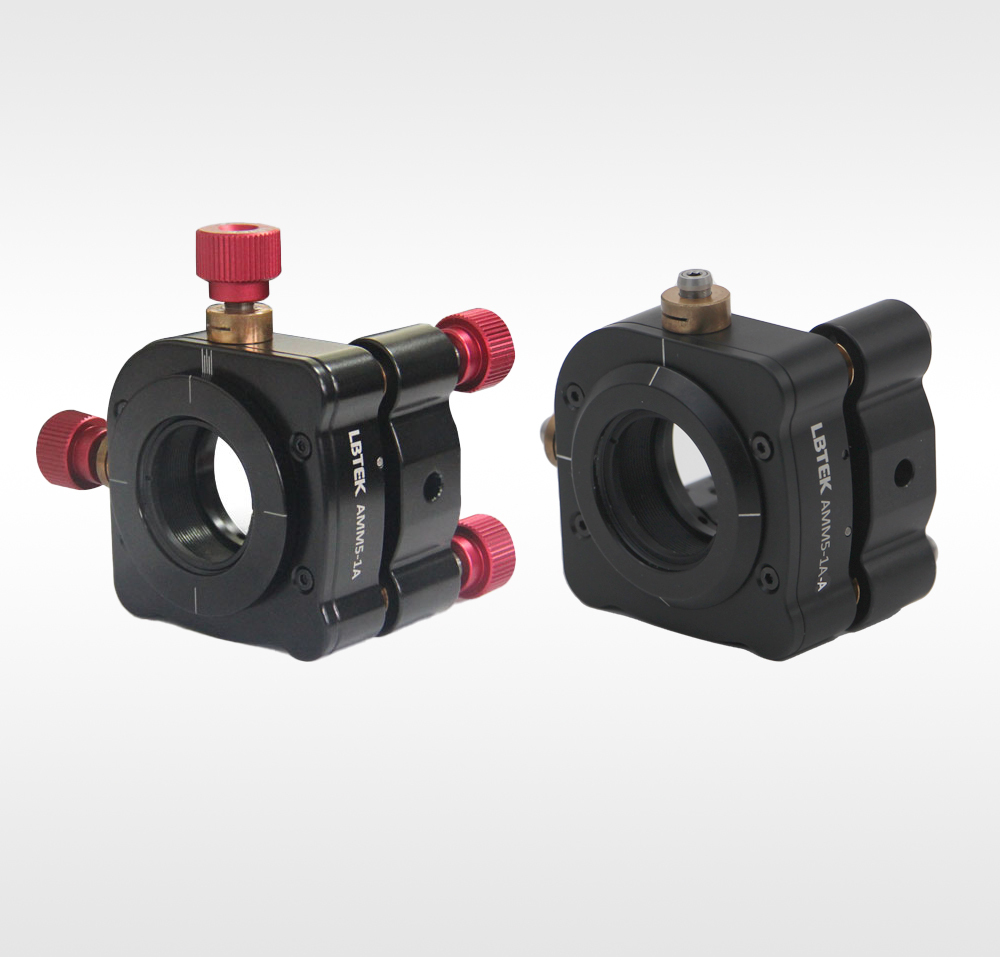

Пятиосное оптическое кинематическое крепление от LBTEK, отверстие с внутренней резьбой SM1, со стопорным кольцом SM1R, позволяет устанавливать оптические компоненты диаметром 25,4 мм с максимальной толщиной 10 мм и может реализовать пятиосное крепление (по тангажу, рысканию и оси XYZ) регулировка, все пять осей могут быть заблокированы. AMM5-1A имеет три пары резьб с точной регулировкой M6X025-38.2KLB и две пары M5X025-30KL. Резьбовая втулка имеет стопорную конструкцию, а ее стопорный винт можно использовать для фиксации пары резьб шестигранными ключами на 2,0 мм и 1,5 мм. Задняя пластина регулировочного крепления имеет два ортогональных потайных отверстия М4. На регулировочное крепление AMM5-1A можно установить стойки для лево- и правосторонней установки. В комплект поставки пятиосного оптического регулировочного крепления LBTEK входят шестигранный ключ на 2,0 мм, шестигранный ключ на 1,5 мм и два шестигранных винта с цилиндрической головкой M4.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	AMM5-1A			414 USD	90 дней

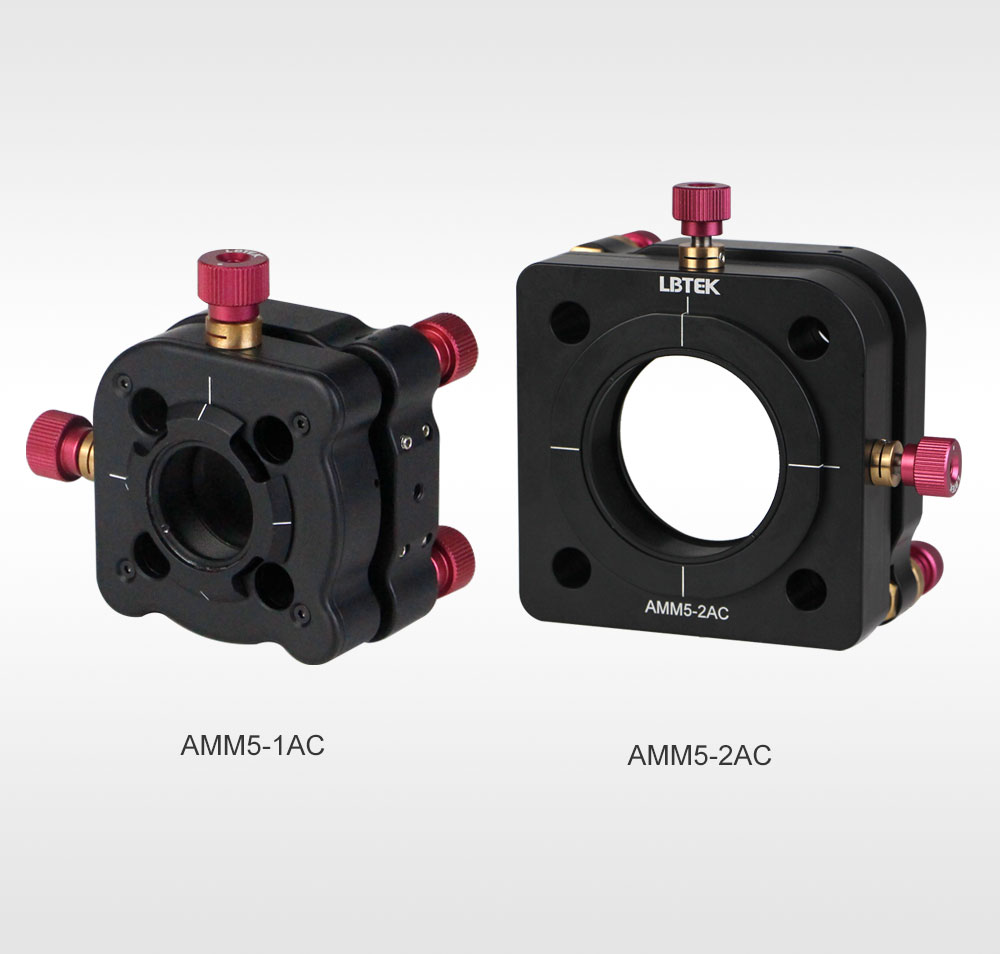

Пятиосное оптическое кинематическое крепление, совместимое с коаксиальными системами

Пять блокируемых осей регулировки, регулируемые оси наклона, рыскания и XYZ.
Одинарное стопорное кольцо фиксированное
Совместимость со свободным пространством и коаксиальными системами.
Имеет утолщенную заднюю панель для большей устойчивости.

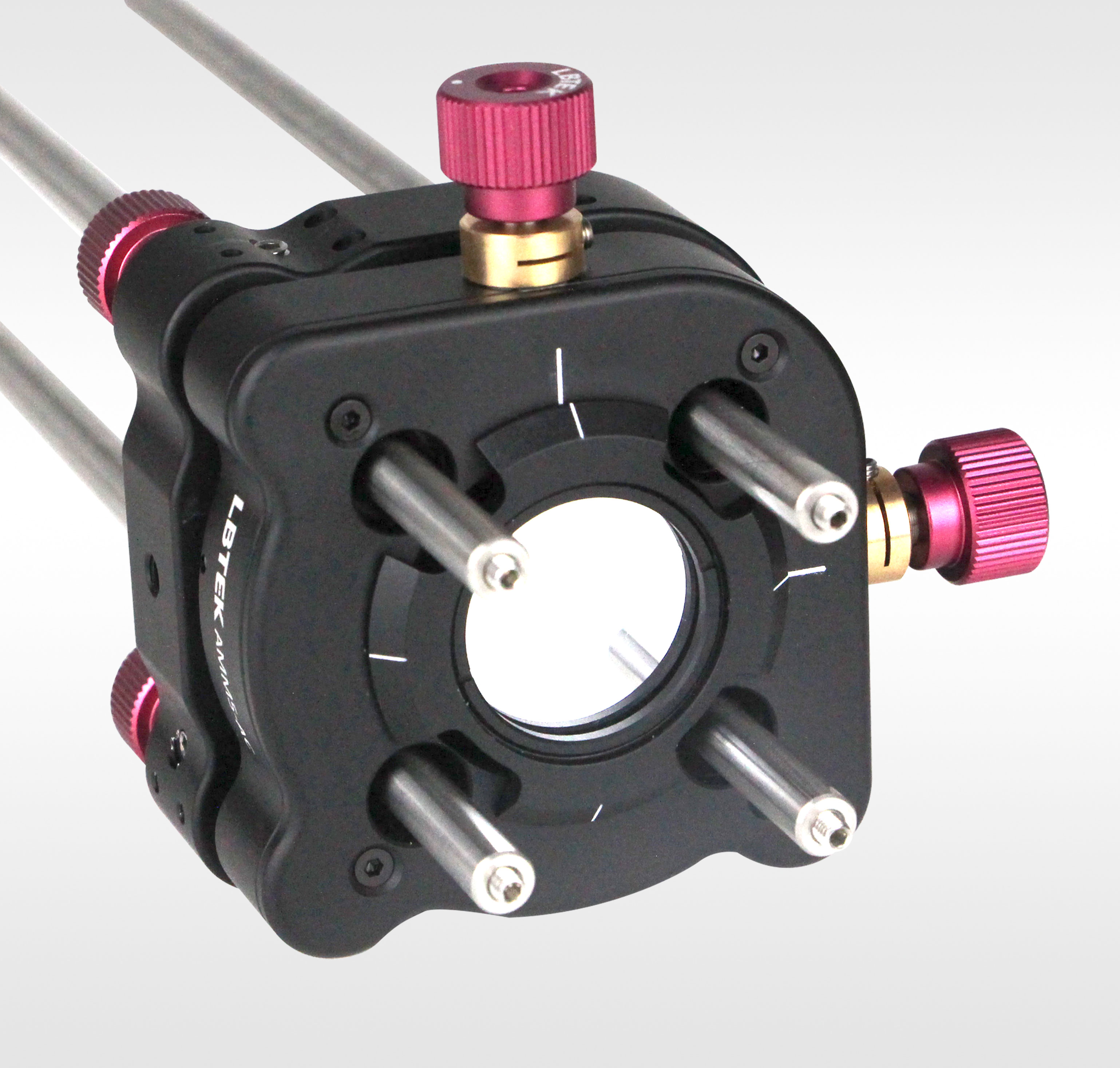

Пятиосное оптическое кинематическое крепление LBTEK фиксирует оптический элемент с помощью одного стопорного кольца. Регулировочная рама может осуществлять регулировку и фиксацию пяти осей (шаг, отклонение и ось XYZ). Она имеет 3 пары резьб точной регулировки M6×0,25 и 2 M5×0,25.Резьбовая втулка имеет фиксирующую конструкцию, и ее фиксирующие винты могут зафиксировать шестигранными ключами на 2,0 мм и 1,5 мм. Регулировочное крепление совместимо с установкой на стойке или коаксиальной системе. Задняя пластина имеет два ортогональных отверстия с резьбой M4, которые можно установить непосредственно на стойке. Имеются также 4 коаксиальных отверстия Ø6 мм, совместимых с коаксиальной системой установки. При покупке крепления пятиосной оптической регулировки LBTEK вы получаете в подарок шестигранный ключ на 2,0 мм и внутренний шестигранный ключ на 1,5 мм.
