Крепление шестиосной оптической регулировки (промышленное исполнение)

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

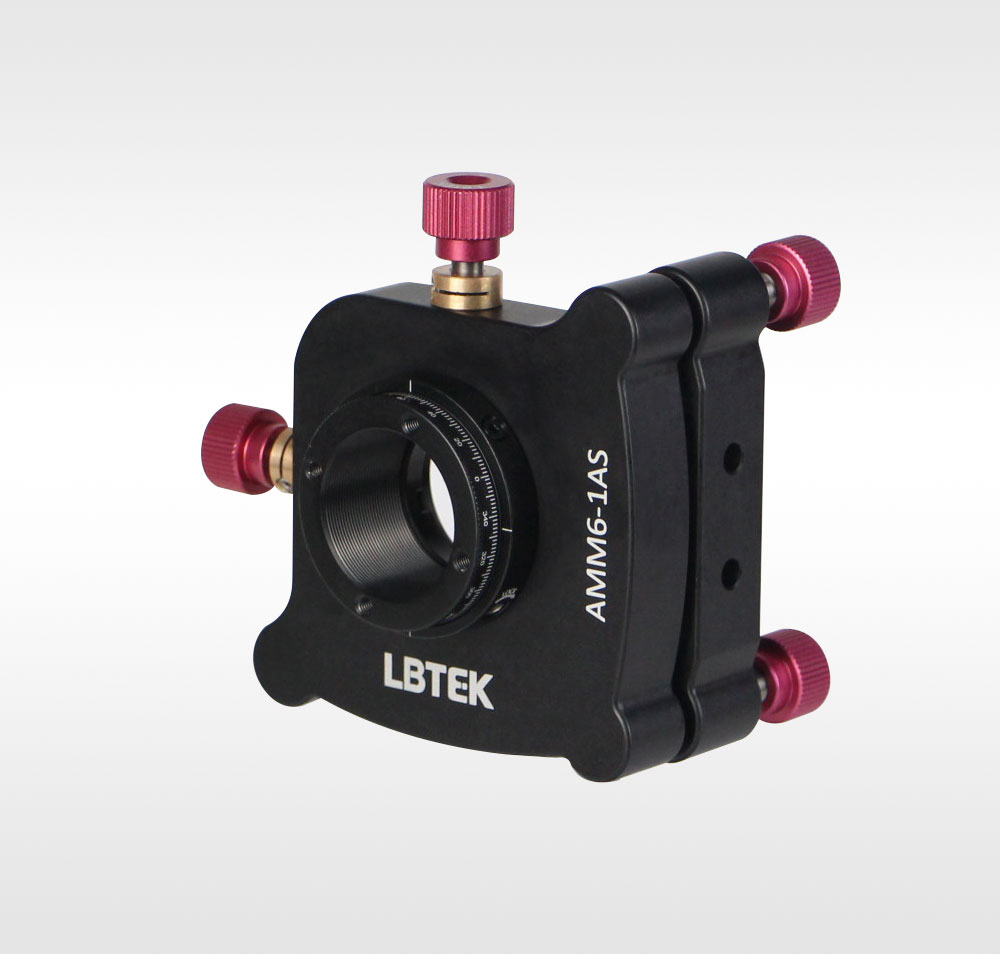

Крепление шестиосной оптической регулировки (промышленное исполнение).

Можно регулировать движение по осям X, Y, Z, наклон/рыскание и вращение на 360°, все шесть осей регулировки можно заблокировать.
Четыре потайных отверстия М4 для монтажных стоек.
6 высокопрочных жестких возвратных пружин для повышения устойчивости к ударам и вибрации.

Шестиосная оптическая кинематическая установка LBTEK (промышленного класса), обеспечивающая поступательное перемещение, регулировку по тангажу/рысканию и вращение на 360° по трем осям. Каждую ось регулировки можно заблокировать для повышения устойчивости рамы. Монтажная секция имеет резьбовые отверстия SM1 для установки оптики или компонентов с резьбой SM1. На вращающемся кольце регулировочного крепления AMM6-1AS имеются четыре отверстия под винты M3, которые используются для установки аксессуаров для крепления призмы AMM6P. Задняя пластина регулировочного крепления имеет четыре потайных отверстия M4, а стойки можно установить на регулировочное крепление AMM6-1AS для обеспечения левосторонней и правосторонней установки. 6 возвратных пружин, повышенная ударо- и виброустойчивость.

Схема применения узла шестиосной оптической регулировки LBTEK (промышленного класса)	① Отражатель Ø25,4 мм×1	② Стопорное кольцо SM1 SM1R ×1	③ Ключ для пружинных колец SM1 OWR-1A ×1
	④Шисти-осевое оптическое регулировочное крепление (промышленное исполнение) АММ6-1АС ×1	⑤ Оптическая стойка из нержавеющей стали Ø12,7 мм OP-75 ×1	⑥Тип основания : кронштейн для стойки диаметром 12,7 мм PH-75B ×1
	⑦Вилочный блок PHC-32S ×1

Крепление шестиосной оптической регулировки (промышленное исполнение)

Шесть блокируемых осей регулировки
Перемещение по осям X, Y, Z, регулировка угла наклона/рыскания и регулировка вращения на 360°.
Четыре потайных отверстия М4 для монтажных стоек.
Для установки оптики диаметром 25,4 мм и толщиной до 15,8 мм, одинарное стопорное кольцо SM1.
6 высокопрочных жестких возвратных пружин для повышения устойчивости к ударам и вибрации.

Шестиосное оптическое кинематическое крепление (промышленного класса), поставляемое LBTEK, имеет внутренние резьбовые отверстия SM1 и стопорное кольцо SM1R, на котором можно монтировать оптические компоненты диаметром 25,4 мм и максимальной толщиной 15,8 мм, обеспечивая шесть осей (перемещение XYZ, шаг, рыскание и вращение на 360°), все шесть осей могут быть заблокированы. AMM6-1AS имеет три пары точно регулируемых резьб М6 и две пары резьб М5. Резьбовая втулка имеет стопорную конструкцию и фиксируется при вращении на 360°.Стопорный винт можно зафиксировать шестигранными ключами на 2,0 мм и 1,5 мм. 6 высокопрочных жестких возвратных пружин для повышения устойчивости к ударам и вибрации. При покупке шестиосевого оптического регулировочного крепления LBTEK (промышленного класса) вы получаете в подарок шестигранный ключ на 2,0 мм, шестигранный ключ на 1,5 мм и два винта с цилиндрической головкой M4.
