Посадочное место фильтра переменной нейтральной плотности для круглого фильтра нейтральной плотности

Технические характеристики
Изображения
Преломление
Техническое описание

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

Крепление фильтра нейтральной плотности.

Для установки круглых непрерывных или ступенчатых фильтров нейтральной плотности LBTEK.
Вращение на 360°, блокируемая ось вращения

Крепление фильтра нейтральной плотности LBTEK NDFR-PM позволяет устанавливать на вращающийся вал любой круглый непрерывный или ступенчатый фильтр ND и имеет встроенное резьбовое отверстие M6, которое можно присоединить к стойке диаметром 12,7 мм. Монтажное основание позволяет поворачивать фильтр в свободном пространстве на 360°. Такой метод крепления сводит к минимуму влияние на светопроницаемость фильтра нейтральной плотности. Каждое монтажное основание поставляется с переходником с резьбовым отверстием от M6 до M4.

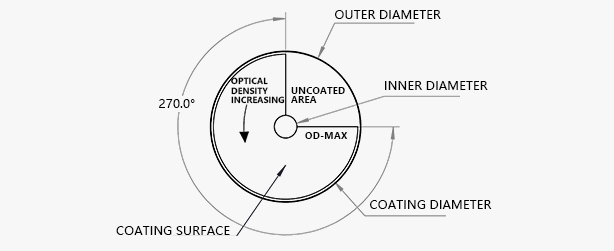

Принципиальная схема

фильтр нейтральной плотности

1. Спектральный коэффициент пропускания ( Передача )

Отношение светового потока или силы света, прошедшего через объект, к падающему свету, выраженное в процентах, обозначается символом Т ( λ ).

2. Оптическая плотность ( ОП )

Отрицательная логарифмическая форма спектрального пропускания, выраженная символом OD ( λ ). Существует следующая зависимость между оптической плотностью OD ( λ ) и коэффициентом пропускания T ( λ ):

OD( λ )=-log ₁₀ [ T ( λ )]

Т ( λ )=10 ^{-ОД ( λ )}

где T ( λ ) — значение от 0 до 1 . Выбор ND -фильтра с высоким значением оптической плотности может обеспечить низкий коэффициент пропускания и высокую отражательную способность падающего света. Например, если фильтр с OD , равным 3 , дает пропускание 0,001 , это означает, что фильтр ослабляет луч до 0,1 % мощности падающего света.

3. Затухание ( Затухание )

Выражение спектрального коэффициента пропускания в децибелах ( дБ ) используется для характеристики способности объекта ослаблять количество света, выраженное A ( λ ). Существует следующая связь между затуханием A ( λ ) и коэффициентом пропускания T ( λ ):

А ( λ )=-10log ₁₀ [ Т ( λ )]

Между ослаблением A ( λ ) и оптической плотностью OD ( λ ) существует следующая связь:

А ( λ )=10OD( λ )

Например, если затухание A ( λ ) составляет 20 дБ , оптическая плотность OD ( λ ) равна 2 , а коэффициент пропускания равен 0,01 , это означает, что фильтр ослабляет световой луч до 1 % от мощности падающего света.

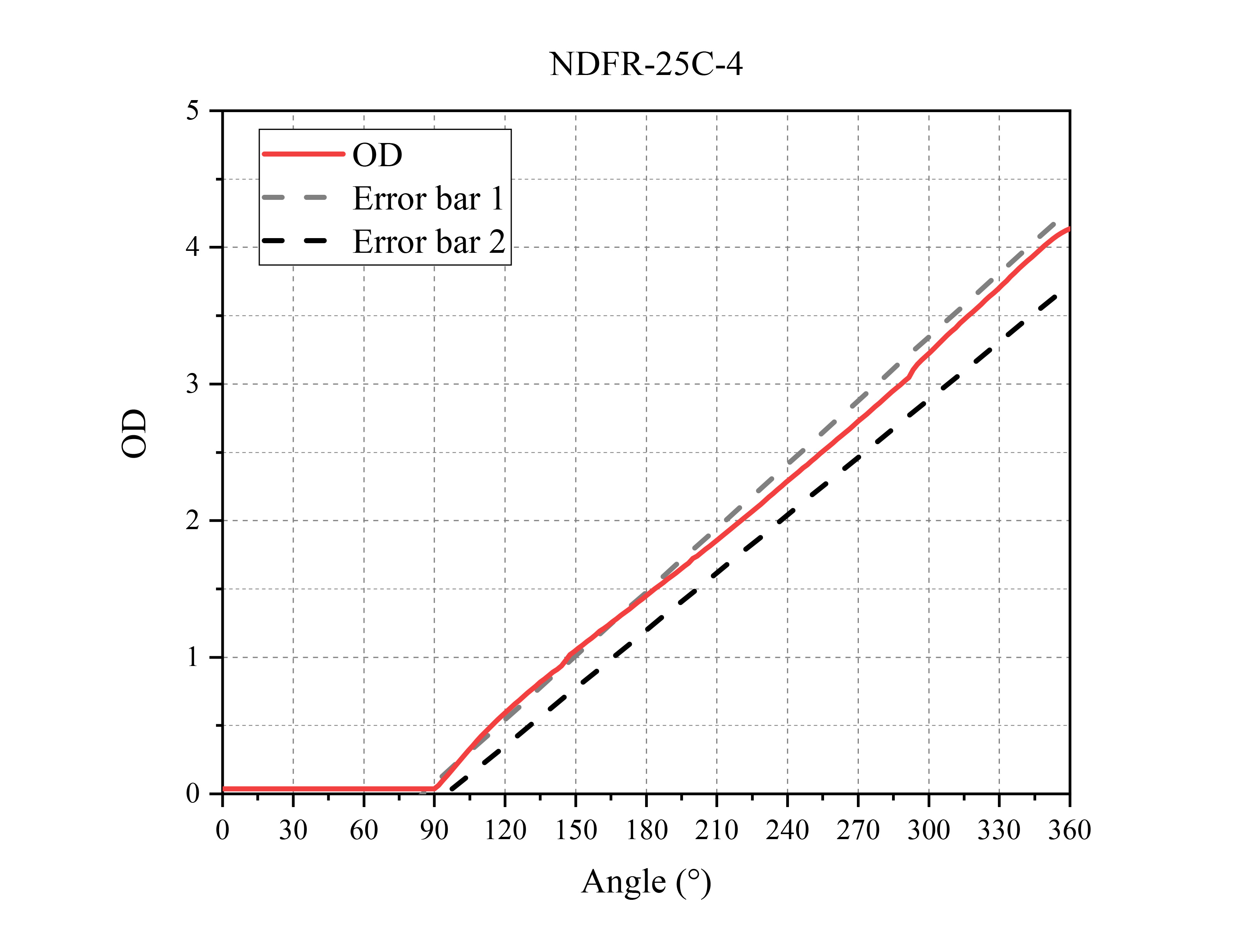

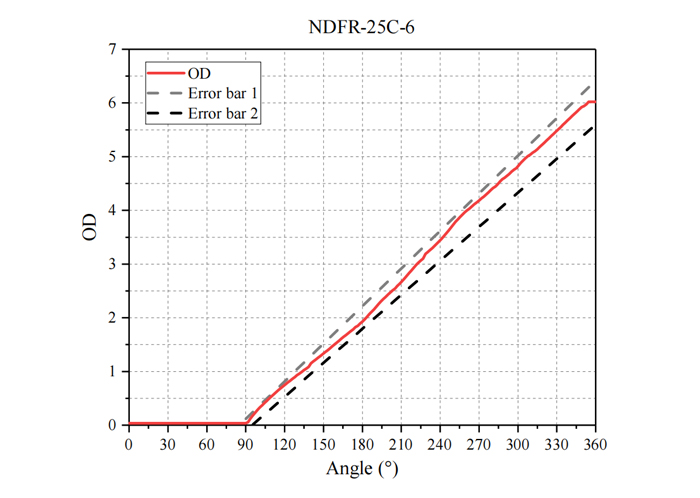

Соответствующие параметры			Список моделей фильтров нейтральной плотности LBTEK
Коэффициент пропускания ( Т )	Оптическая плотность ( ОП )	Затухание ( А )	Абсорбент ( 400-650 нм )	Светоотражающий ( 350-1100 нм )	Непрерывный ( 240-1200 нм )	тип шага ( 240-1200 нм )
79%	0,1	1 дБ			НДФР-25С-2 НДФР-25С-4 НДФР-25С-6 НДФР-50С-2 НДФР-50С-4 НДФР-50С-6 НДФР-100С-2 НДФР-100С-4 НДФР-100С-6	НДФР-50С-1 НДФР-100С-4
63%	0,2	2 дБ		НДФР10-02		НДФР-50С-1 НДФР-50С-3 НДФР-100С-4
50%	0,3	3 дБ	НДФА10-03	НДФР10-03		НДФР-50С-1 НДФР-100С-4
40%	0,4	4 дБ		НДФР10-04		НДФР-50С-1 НДФР-50С-3 НДФР-100С-4
32%	0,5	5 дБ	НДФА10-05	НДФР10-05		НДФР-50С-1 НДФР-100С-4
25%	0,6	6 дБ				НДФР-50С-1 НДФР-50С-3
16%	0,8	8 дБ				НДФР-50С-3
10%	1.0	10 дБ	НДФА10-10	НДФР10-10		НДФР-50С-1 НДФР-50С-3 НДФР-100С-4
1%	2.0	20 дБ	НДФА10-20	НДФР10-20		НДФР-50С-3 НДФР-100С-4
0,1%	3.0	30 дБ	НДФА10-30	НДФР10-30	НДФР-25С-4 НДФР-25С-6 НДФР-50С-4 НДФР-50С-6 НДФР-100С-4 НДФР-100С-6	НДФР-50С-3 НДФР-100С-4
0,01%	4.0	40 дБ	НДФА10-40	НДФР10-40		НДФР-100С-4
0,001%	5.0	50 дБ	НДФА10-50		НДФР-25С-6 НДФР-50С-6 НДФР-100С-6
0,0001%	6.0	60 дБ	НДФА10-60		НДФР-25С-6 НДФР-50С-6 НДФР-100С-6
0,00001%	7.0	70 дБ	НДФА10-70
0,000001%	8.0	80 дБ	НДФА10-80

Посадочное место фильтра переменной нейтральной плотности для круглого фильтра нейтральной плотности

Основной корпус с резьбовым отверстием M6, в комплект поставки входит переходник с резьбовым отверстием M4.
Подходит для фильтров серии NDFR с диаметром центрального отверстия 7,5 мм.
Применимая толщина оптического элемента 2 мм.

Крепление фильтра нейтральной плотности LBTEK позволяет устанавливать на вращающийся вал фильтры серии NDFR с диаметром центрального отверстия 7,5 мм. При установке фильтра сначала затяните боковую часть NDFR-PM с помощью прилагаемого шестигранного ключа на 1,5 мм. Установочный винт блокировка вращения. С помощью прилагаемого шестигранного ключа на 2 мм отверните серебряные винты с шестигранной головкой, установите фильтр между двумя колодками, а затем снова установите комбинацию колеса и винтов. Обратите внимание, что плоские шайбы и волнистые пружины установлены в исходном порядке, а болты затянуты. В комплект поставки входят 1 шестигранный ключ на 1,5 и 2,0 мм.
