Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

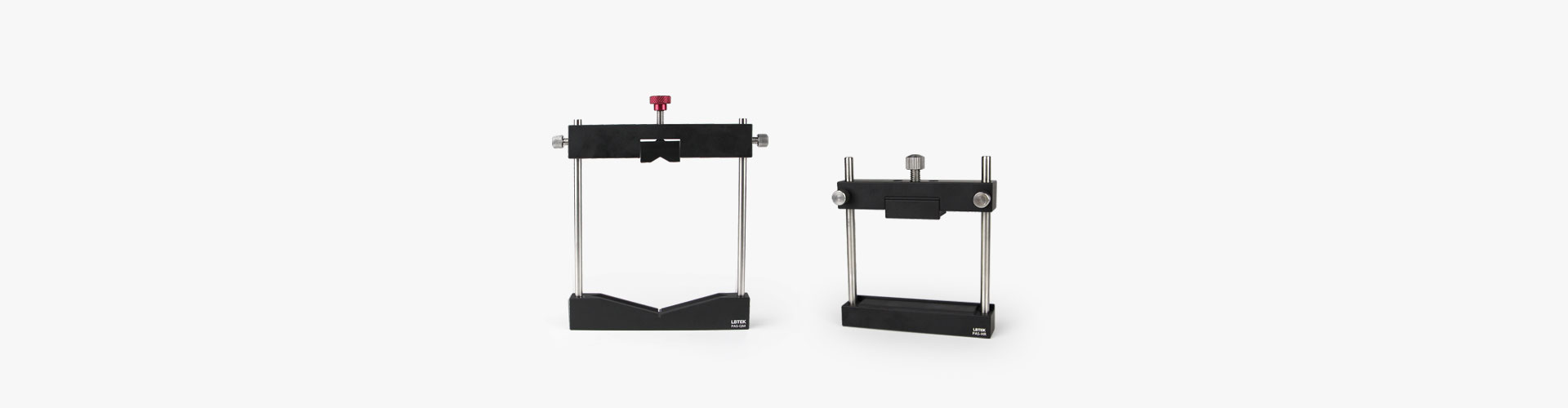

Регулировочный кронштейн стержневого типа.

Быстро устанавливает разнообразную оптику
Подходит для круглой или прямоугольной оптики.
С монтажными отверстиями М6 внизу.

С помощью регулировочного кронштейна стержневого типа, поставляемого LBTEK, можно быстро устанавливать оптические компоненты различных размеров, регулируя положение зажима индентора. PAS-QM подходит для установки круглых оптических компонентов, а PAS-HR подходит для установки прямоугольных оптических компонентов. Нижняя часть регулировочного кронштейна оснащена монтажными отверстиями М6, которые можно закрепить на оптическом столе или оптической стойке.

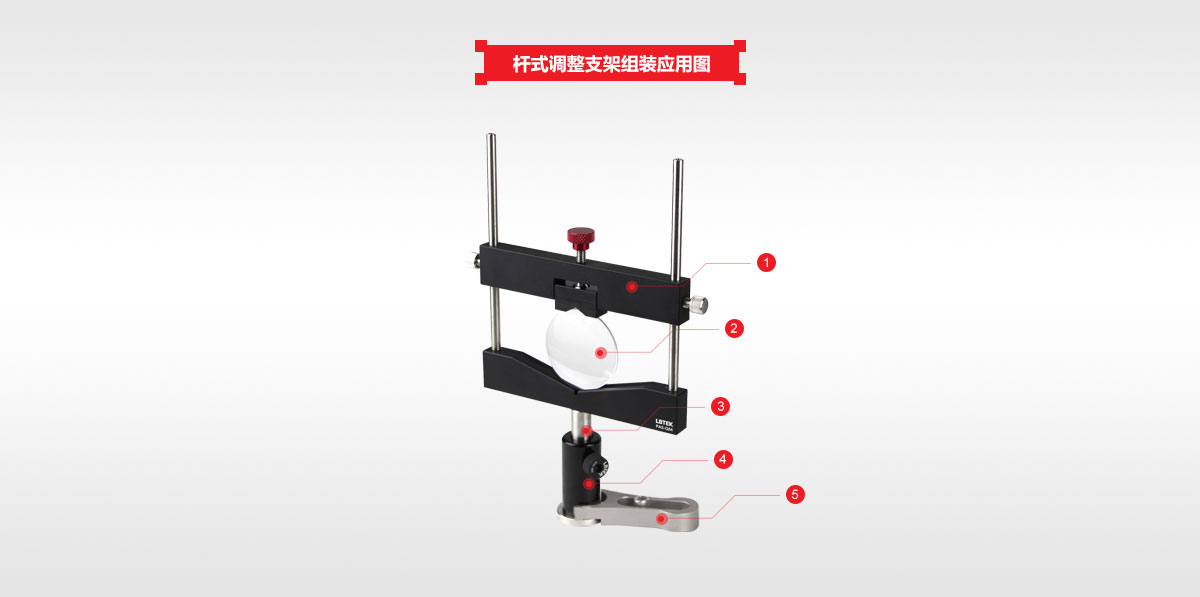

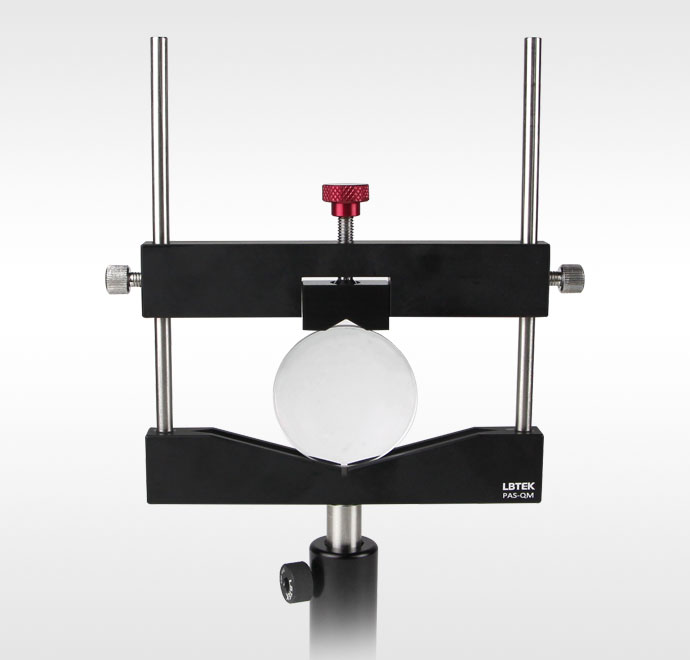

Круглый регулировочный кронштейн стержневого типа LBTEK	①Круговой регулировочный кронштейн PAS-QM ×1	② Плоско-выпуклая линза Ø50,8 мм×1	③ Оптическая стойка из нержавеющей стали Ø12,7 мм OP-75 ×1
Круглый регулировочный кронштейн стержневого типа LBTEK	④Тип основания : кронштейн для стойки Ø12,7 мм PH-75B ×1	⑤Блок вилки кронштейна стойки PHC-45 ×1

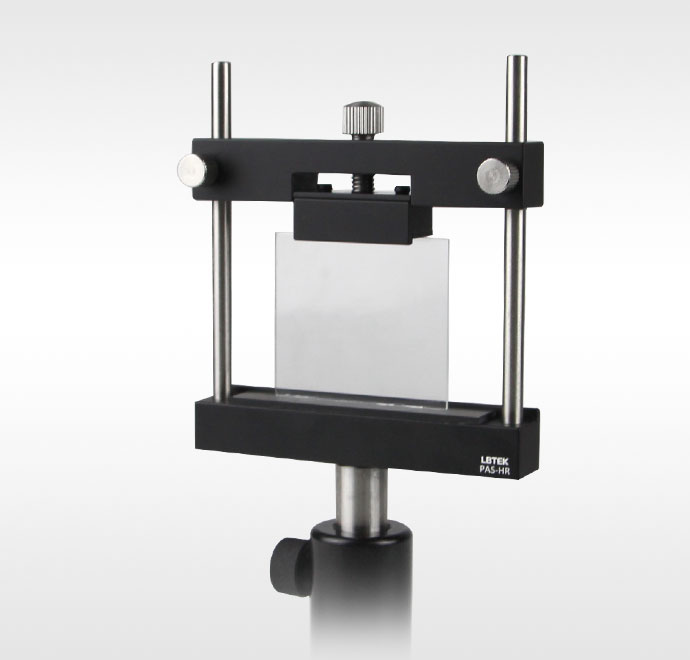

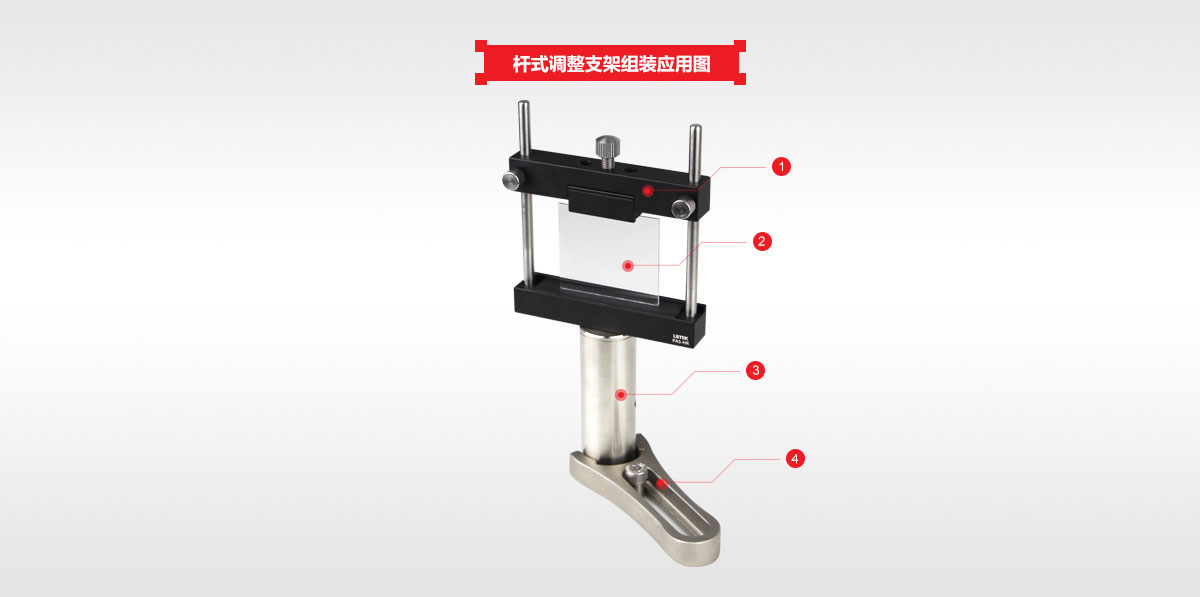

Прямоугольный регулировочный кронштейн стержневого типа LBTEK	①Прямоугольный регулировочный кронштейн PAS-HR ×1	② Сухая голографическая пластина 25,4 × 25,4 мм × 1
	③ Оптическая стойка из нержавеющей стали Ø25 мм OP1-10B6 ×1	④Вилочный блок кронштейна стойки PHC-45 ×1

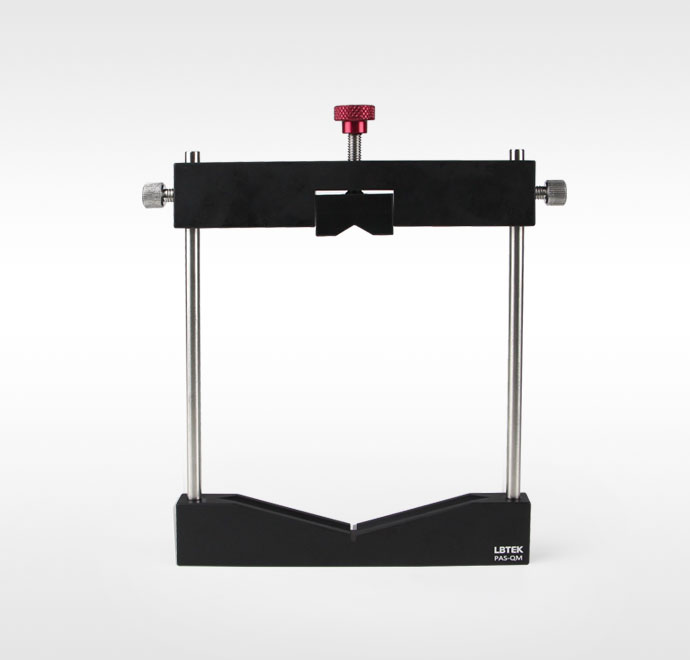

Круглый регулировочный кронштейн

Для установки круглой оптики
Максимальный диаметр зажима: Ø118 мм.
Монтажное отверстие: M6

Круглый регулировочный кронштейн LBTEK может удерживать оптические компоненты максимальным диаметром 118 мм и максимальной толщиной 12 мм. Верхний и нижний кронштейны соединены направляющими из нержавеющей стали. Верхний шариковый винт соединен с индентором. Индентор может регулируется во всех направлениях, а ручка с накаткой может вращаться для перемещения вверх и вниз. Разъем удобен для фиксации оптических компонентов разных размеров. Два винта с накатанной головкой M6×8 сбоку могут фиксировать положение верхнего кронштейна. V-образная канавка основания позволяет эффективно фиксировать круглые оптические компоненты. В нижней части имеется монтажное отверстие M6 для расширения оптической стойки.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	PAS-QM			174 USD	90 дней

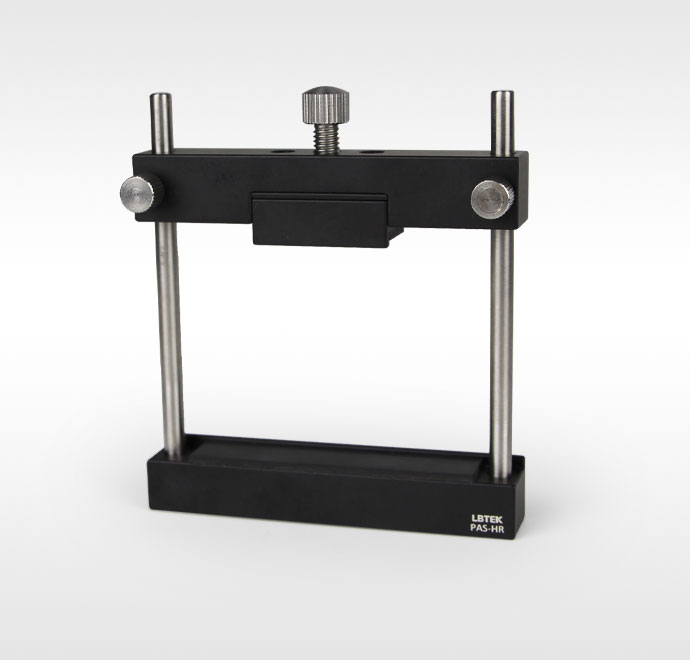

Прямоугольный регулировочный кронштейн

Для установки прямоугольной оптики
Максимальная высота зажима: 60 мм
Монтажное отверстие: M6

Прямоугольный регулировочный кронштейн LBTEK может удерживать прямоугольные оптические компоненты максимальной высотой 60 мм и максимальной толщиной 12 мм. Верхний и нижний кронштейны соединены направляющими из нержавеющей стали. Внутренняя облицовка оснащена резиновой прокладкой для предотвращения повреждений к поверхности зажимаемого объекта. Верхний винт с накатанной головкой M6×16. Подключите нажимную головку и перемещайте соединение вверх и вниз, чтобы облегчить фиксацию оптических компонентов разных размеров. Два винта с накатанной головкой M4×6 сбоку могут эффективно зафиксировать положение. верхнего кронштейна. В нижней части имеются монтажные отверстия М6 для расширения оптической стойки.
