Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

V-образный держатель.

• V-образный захват или плоский захват
• Обычно используется для зажима цилиндрических или кубовидных оптических и механических компонентов.
• Прижимной рычаг V-образного зажима можно менять влево и вправо.

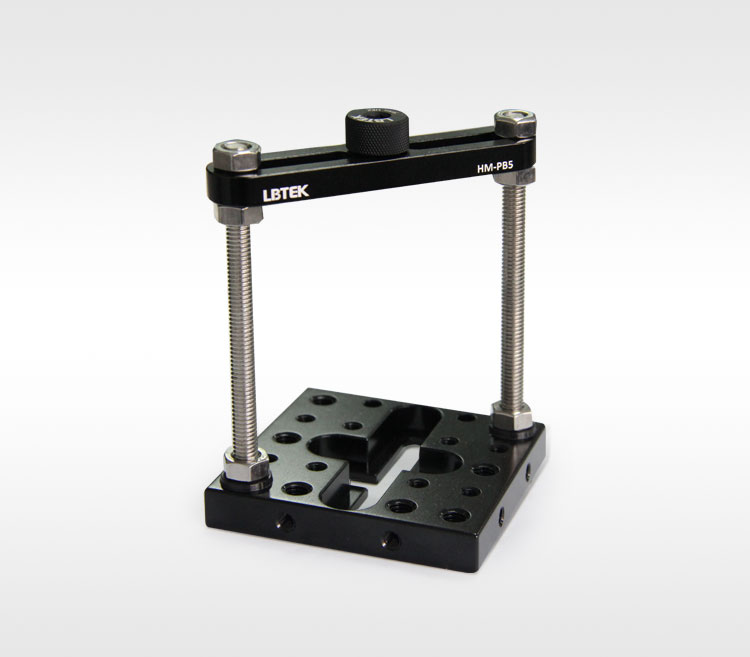

• Винты держателя плоской пластины можно произвольно регулировать в соответствии с резьбовыми отверстиями М6 внизу.

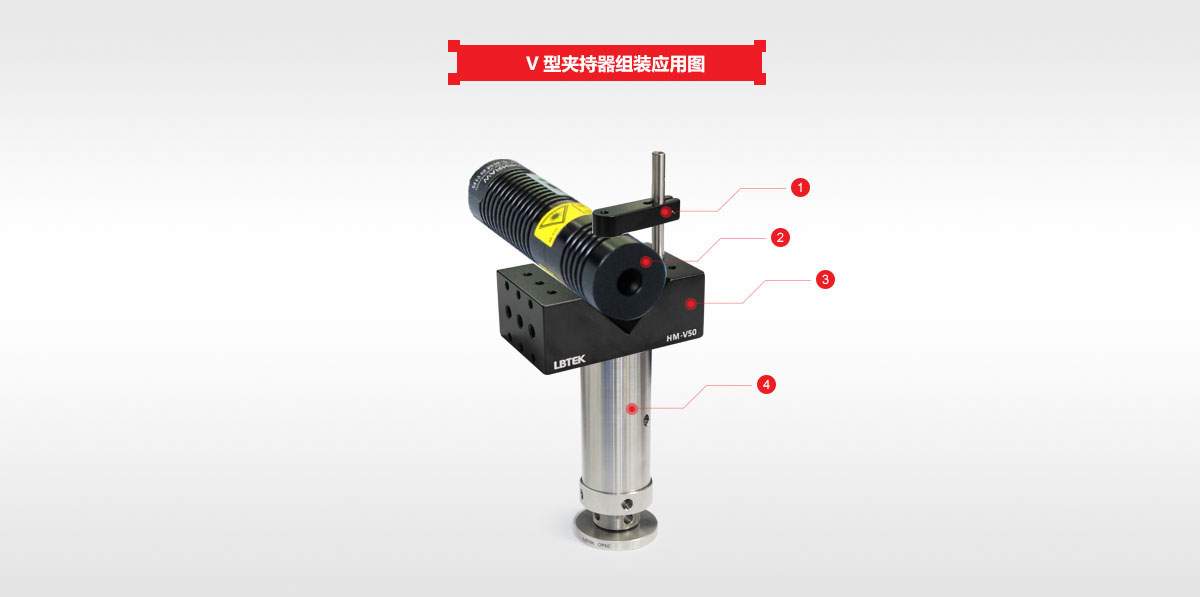

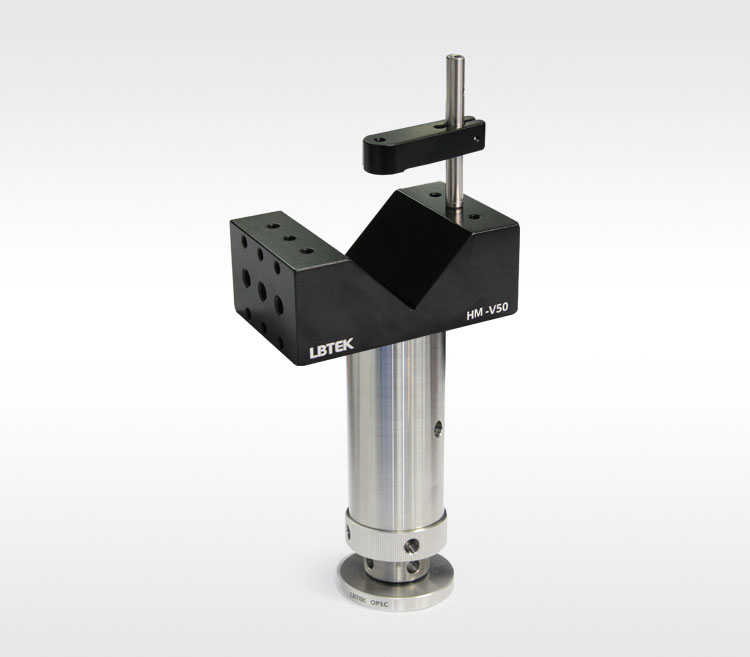

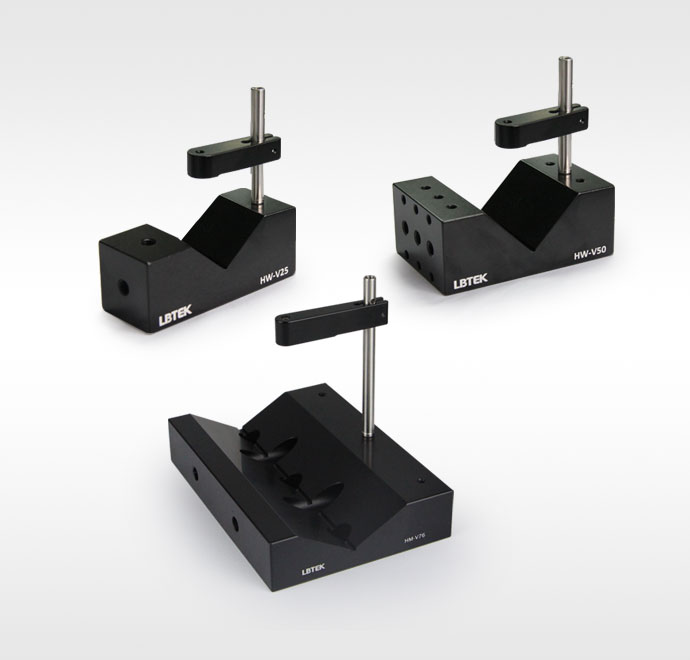

Держатель LBTEK V-образной формы обычно используется для крепления цилиндрических оптических или механических компонентов. V-образный захват HM-V25 может удерживать цилиндры диаметром от 3 до 25 мм за счет регулировки высоты небольшого прижимного рычага CA-1 и длины выдвижения винта с резиновой головкой; V-образный захват HM-V50. Можно регулировать высоту большого прижимного рычага CA-2 и длину выдвижения винта с резиновой головкой, он может зажимать цилиндры диаметром от 10 до 50 мм. Два комплекта прижимных рычагов также могут быть установлены одновременно время улучшить стабильность зажима V-образный зажим. Держатель HM-V76 может удерживать цилиндры диаметром 12,5–76,5 мм путем регулировки высоты прижимного рычага и длины выдвижения винта с резиновой головкой. В то же время прижимной рычаг V-образного держателя HM-V25 и HM-V50 можно менять влево и вправо. На задней, левой и правой сторонах и в нижней части V-образного держателя имеются резьбовые отверстия M4 или M6 фигурный блок, который можно устанавливать на стандартные оптико-механические компоненты. HM-V76 можно монтировать на стандартные оптико-механические компоненты через потайные отверстия М6 снизу и по бокам. Держатель плоской пластины LBTEK HM-PB5 часто используется для крепления кубовидных оптических или механических компонентов. Высоту прижимной пластины можно изменить, отрегулировав шестигранную гайку для зажима. Диапазон длины зажима не ограничен, диапазон ширины составляет 0–58 мм, а диапазон высоты: 0–65 мм. U-образная конструкция канавки нажимной пластины позволяет произвольно регулировать винты в соответствии с резьбовыми отверстиями М6 внизу. Центр нажимной пластины оснащен пружинным шестигранным стопорным винтом с накаткой, затягиваемым вручную, для убедитесь, что поверхность зажимаемого объекта не повреждена. На опорной пластине имеются канавки M6 и резьбовые отверстия M4 или M6, которые можно устанавливать на стандартные оптико-механические детали, такие как макеты или основания.
