V-образный держатель для крепления цилиндрических деталей

Технические характеристики
Изображения
Монтаж / приложение

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

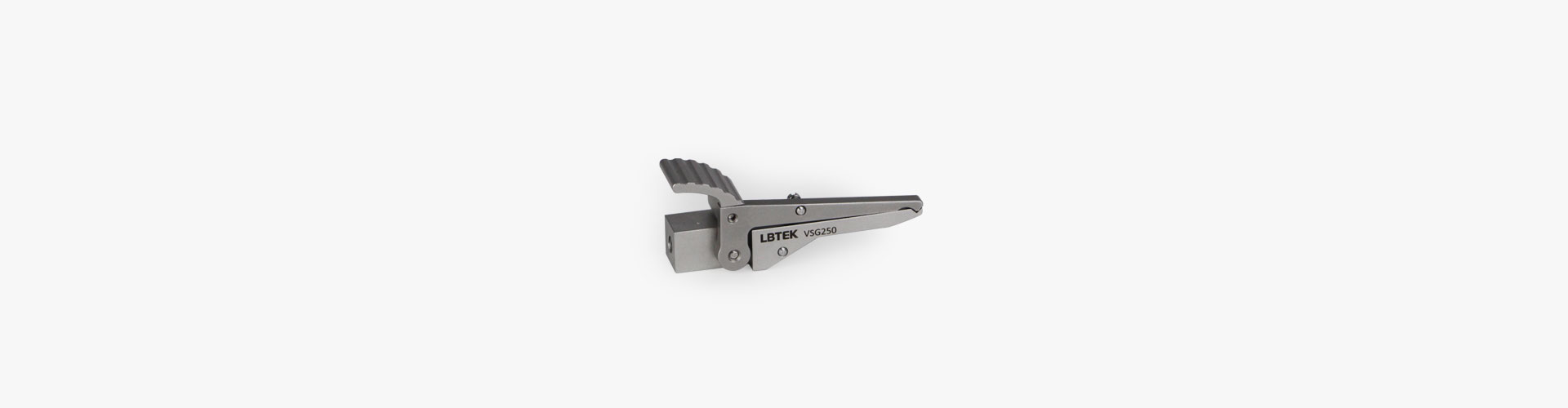

V-образный держатель.

Удерживает цилиндрические детали диаметром до 2,5 мм.
Основание из нержавеющей стали обеспечивает жесткость.
Пружина обеспечивает прижимное усилие на зажимном рычаге.
С монтажными отверстиями М4 на хвосте.

V-образный держатель LBTEK используется для крепления цилиндрических деталей диаметром до 2,5 мм. Компактный дизайн делает его подходящим для применений с ограниченным пространством или неудобными операциями. На хвостовике имеется отверстие с резьбой М4 для установки оптических стоек.

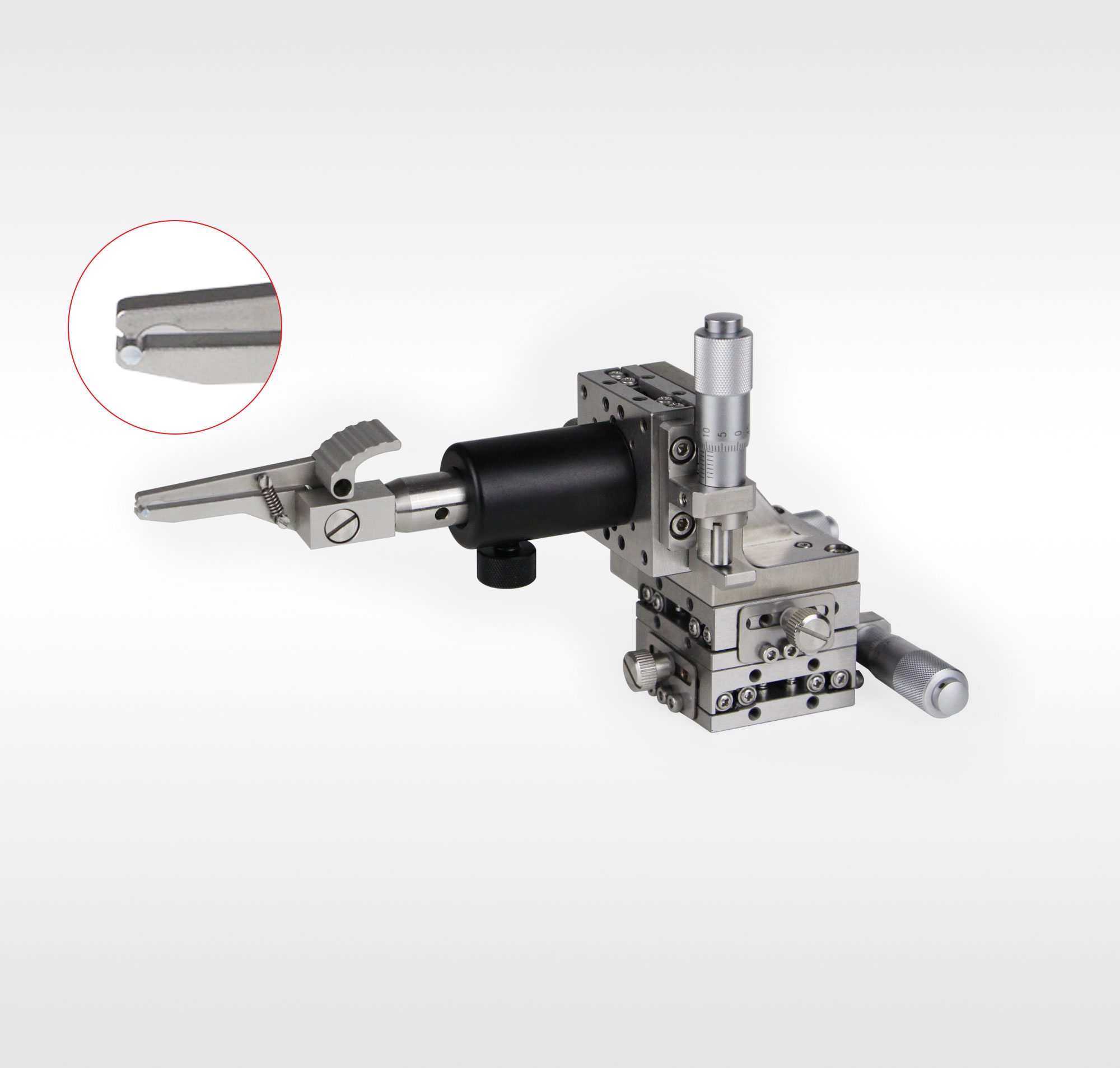

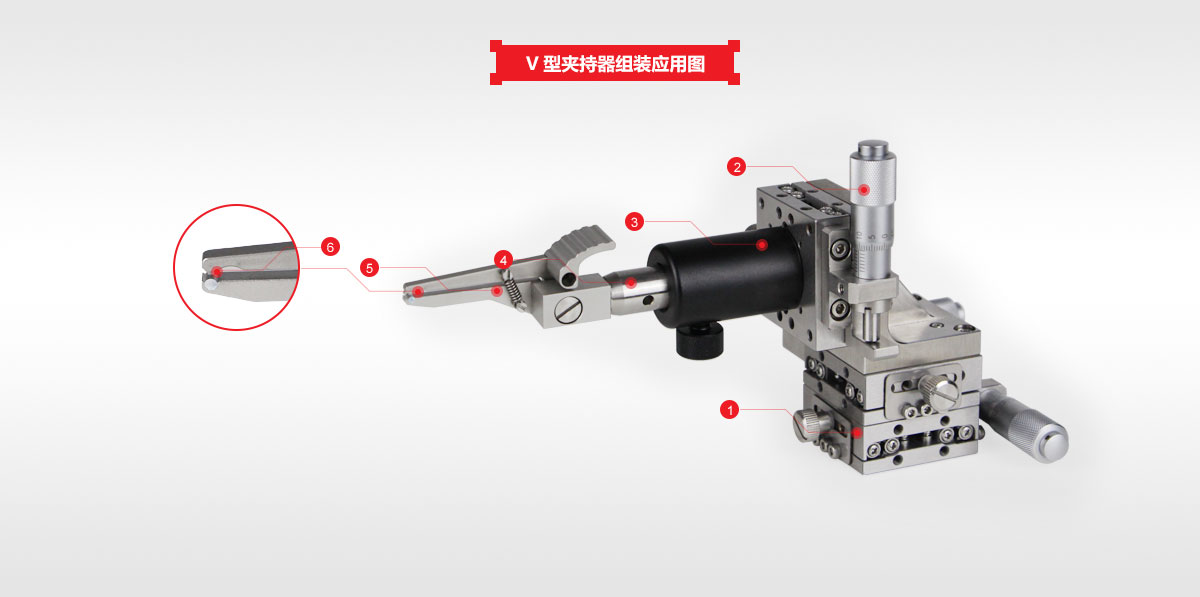

LBTEK V-образный захват	① Ступень ручного переключения передач из нержавеющей стали, 13 мм LSS40-13R3 ×1	②Стандартная микрометрическая головка ×1	③Стандартный кронштейн для стойки диаметром 12,7 мм PH-40A ×1
LBTEK V-образный захват	④ Стандартная стойка из нержавеющей стали Ø12,7 мм OP-75 ×1	⑤ V-образный держатель VSG250 ×1	⑥ Цилиндрический оптический элемент×1

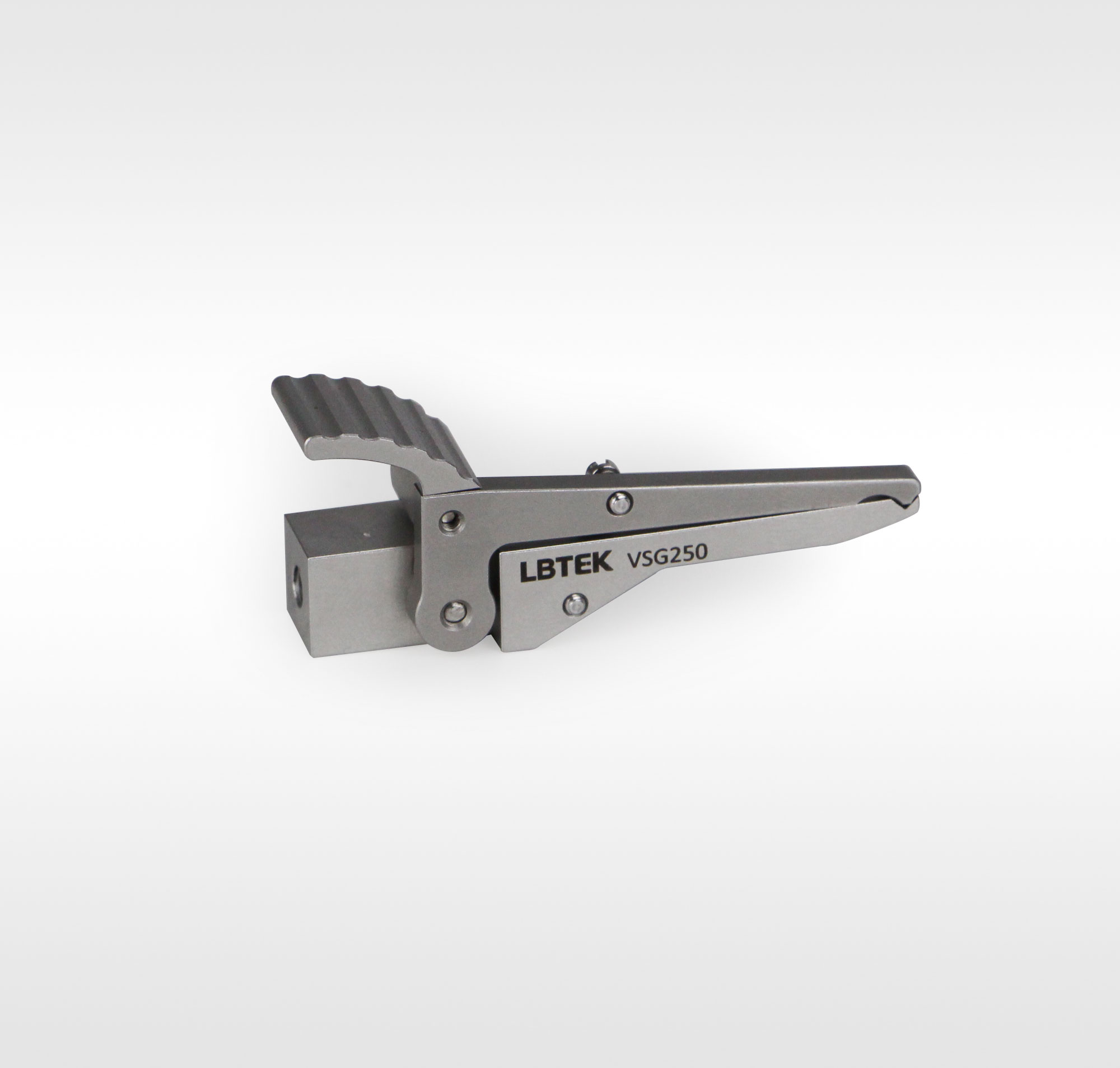

V-образный держатель для крепления цилиндрических деталей

Нержавеющая сталь 303, пескоструйная обработка поверхности + пассивация.
Диапазон диаметров зажима: Ø500 мкм~Ø2,5 мм.
Компактная удлиненная конструкция зажимного рычага обеспечивает маневренность в труднодоступных местах с оптическими устройствами.

V-образный держатель LBTEK используется для крепления цилиндрических компонентов диаметром от 500 мкм до 2,5 мм, таких как линзы с градиентным преломлением. Компактный дизайн делает его подходящим для применений с ограниченным пространством или неудобными операциями. Основной корпус изготовлен из нержавеющей стали и обеспечивает хорошую жесткость при зажиме. Пружина обеспечивает стабильное усилие зажима зажимного рычага, обеспечивая эффективное позиционирование цилиндрического компонента, зажатого в устройстве. В нижней части имеется отверстие с резьбой М4 для установки оптических стоек.
