Откидной монтажный кронштейн на 90°

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

Перекидная стойка.

Переворот/восстановление на 90° позволяет избежать прохождения света или вернуться на путь света.
Хорошая воспроизводимость переворачивания или восстановления
Характеристики установочного отверстия: отверстие в гладкой стене с потайной головкой M4/M6.

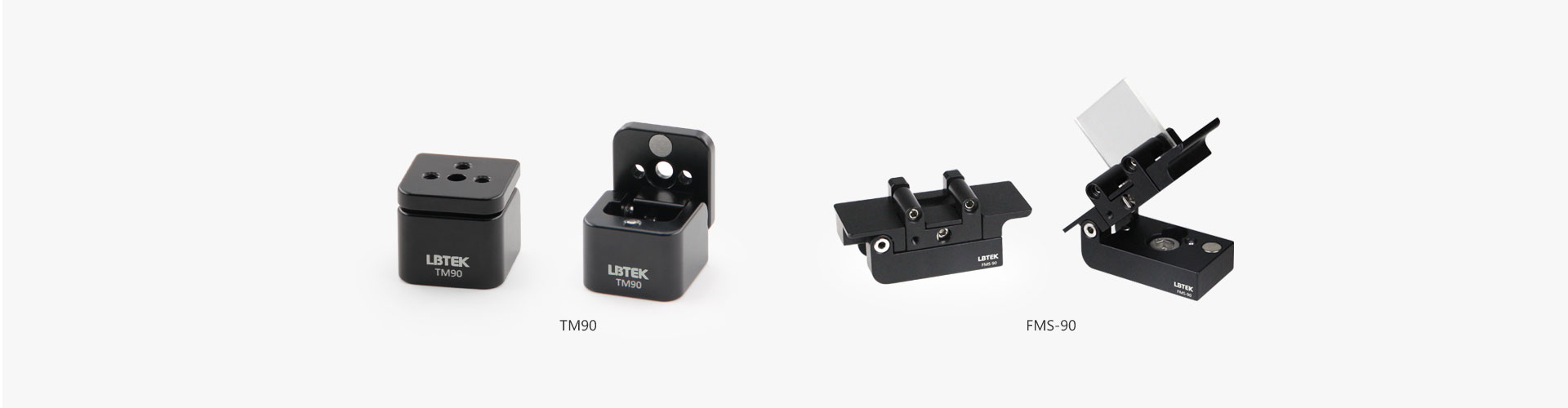

Откидная подставка LBTEK используется вместе с другими механическими компонентами. Часто используется в сравнительных экспериментах. Оптические компоненты устанавливаются на откидную стойку через другие механические компоненты. Переверните на 90°, чтобы позволить установленным оптическим компонентам избежать пути света и восстановить им, чтобы вернуть их на светлый путь. LBTEK предлагает TM90 для крепления оптических креплений и FMS-90 для прямого монтажа круглой или прямоугольной оптики. LBTEK Flip Mount FMS-90 фиксирует оптические компоненты с помощью двух винтов с резиновой головкой. Поворотная конструкция позволяет фиксировать крепление практически под любым углом от 0° до 90°. В нижней части имеются потайные монтажные отверстия M4 и M6.

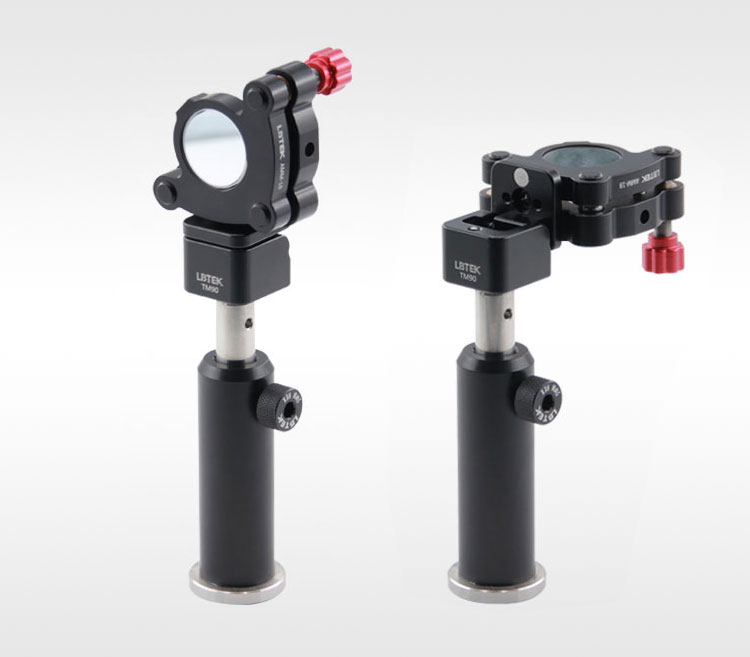

Откидные крепления LBTEK часто используются с креплениями для отражателей.	① Винт M4 × 1

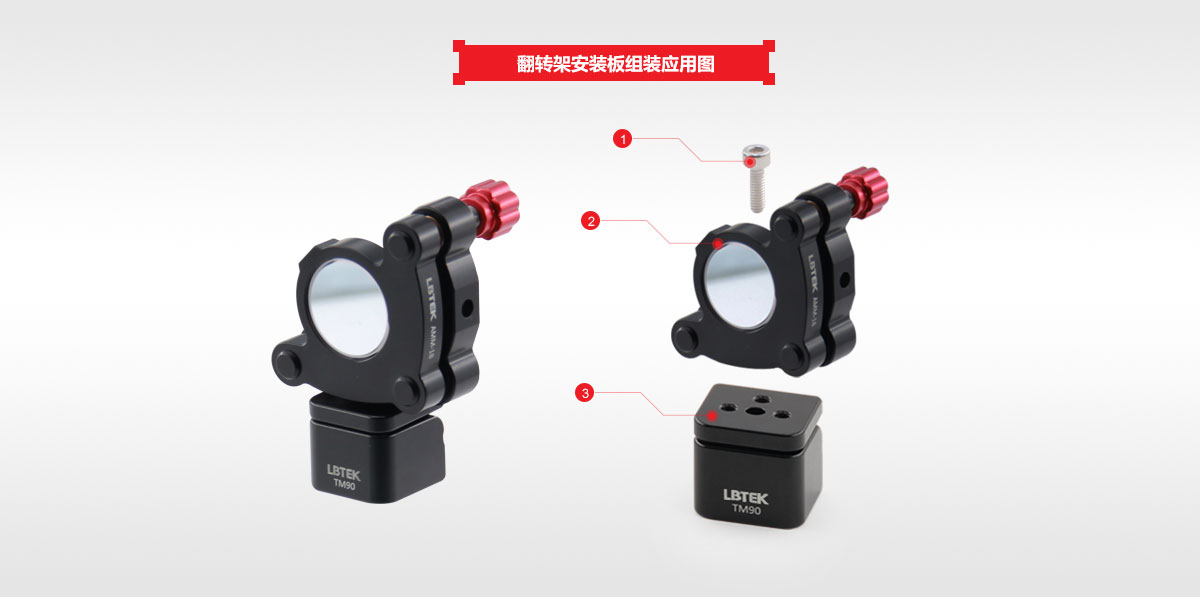

② Держатель отражателя AMM-1A (в комплект входит 1 винт M4) × 1	③ Откидная подставка TM90 (в комплект входит 1 винт M4) × 1

Откидной монтажный кронштейн на 90°

Перевернутая конструкция на 90°, чтобы избежать прохождения света
Доступен для круглого или прямоугольного монтажа оптики.
Применимые оптические компоненты максимальной толщиной 6 мм.
Потайные монтажные отверстия М4 и М6.

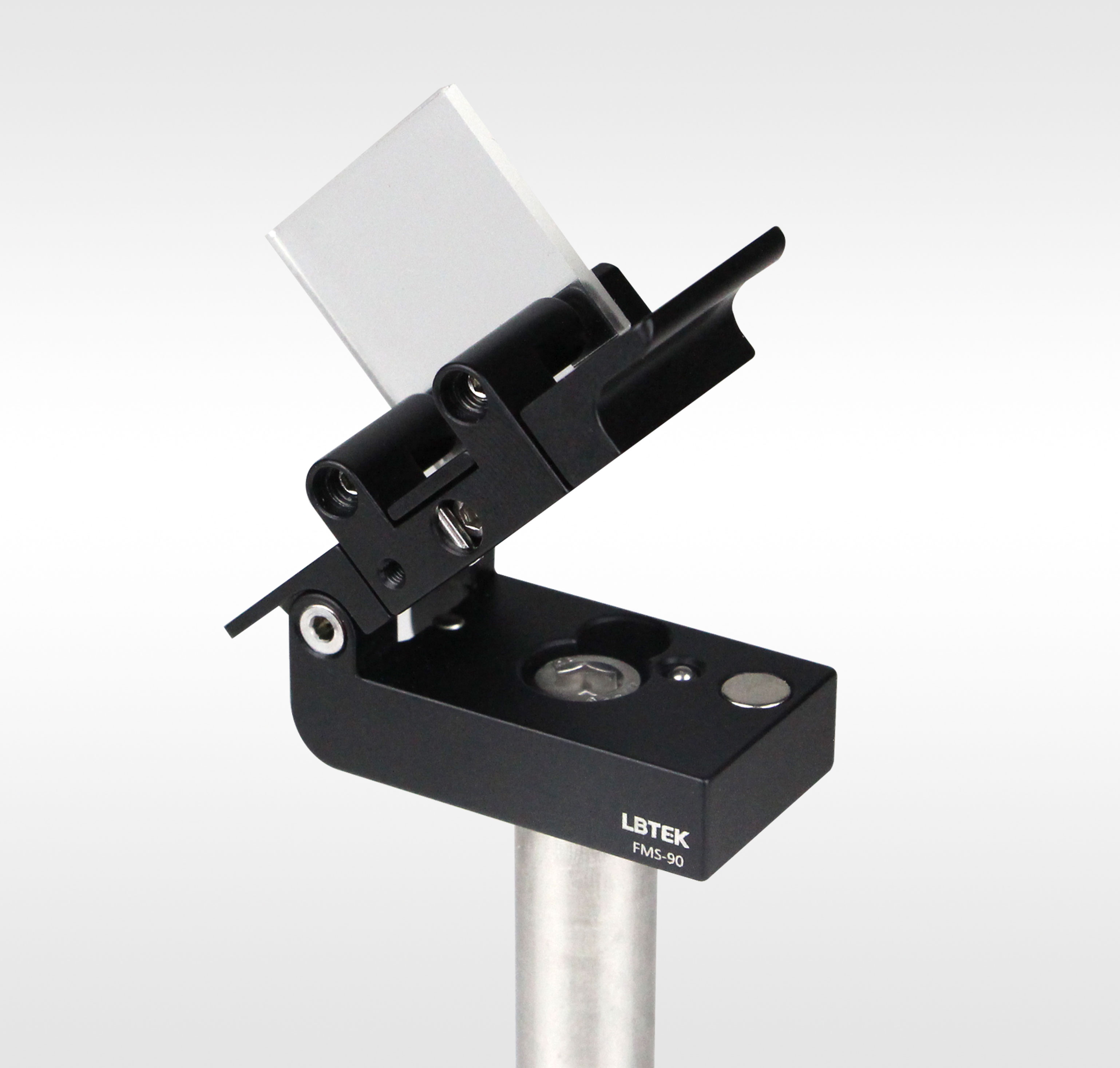

Поворотное крепление LBTEK на 90° подходит для установки круглой оптики диаметром 25,4 мм и толщиной до 6 мм или прямоугольной оптики размером от 24 мм × 10 мм до 50 мм × 50 мм. Монтажное основание фиксирует оптический элемент с помощью двух винтов с резиновыми головками, чтобы предотвратить появление царапин. Поворотная конструкция позволяет фиксировать монтажное основание практически под любым углом от 0° до 90°.Магниты обеспечивают дополнительную удерживающую способность. Потайные отверстия M4 и M6 внизу позволяют зафиксировать откидное основание на стойке. Поворотный механизм состоит из винта и двух шариковых контактов и устанавливается на заводе и не требует регулировки пользователем.

Примечание: Магнит в положении 0° будет притягивать монтажное основание, закрывая его под небольшим углом. В положении 0° повторяемость угла составляет менее 25 мкрад.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	FMS-90			148 USD	90 дней

Откидная подставка на 90 градусов

Перевернутая конструкция на 90°, чтобы избежать прохождения света
Повторяемый откидной дизайн
С монтажными отверстиями М4.

Поворотная рамка LBTEK на 90° обычно используется для сравнительных экспериментов. Конструкция с поворотом на 90° позволяет установленным оптическим компонентам избегать оптического пути, а повторные повороты все равно позволяют вернуться в исходное положение. Верхняя поверхность откидной рамы имеет три резьбовых отверстия M4 и отверстие с потайной головкой M4. Отверстие с потайной головкой может быть вставлено в цилиндрический винт с шестигранным гнездом M4 снизу; внизу имеется монтажное отверстие с потайной головкой M4, которое может быть подсоединено к стандартному винту Ø12,7 мм оптический удлинитель. В то же время при покупке откидной рамы LBTEK в комплект поставки входят 2 винта с шестигранной головкой с цилиндрической головкой M4×8.

Откидная рама LBTEK прошла тщательные испытания на повторяемость, и ее повторяемость при переворачивании может поддерживаться в пределах 20 урад как в направлении X, так и в направлении Y.
