Откидная платформа на 180°

Технические характеристики
Изображения

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

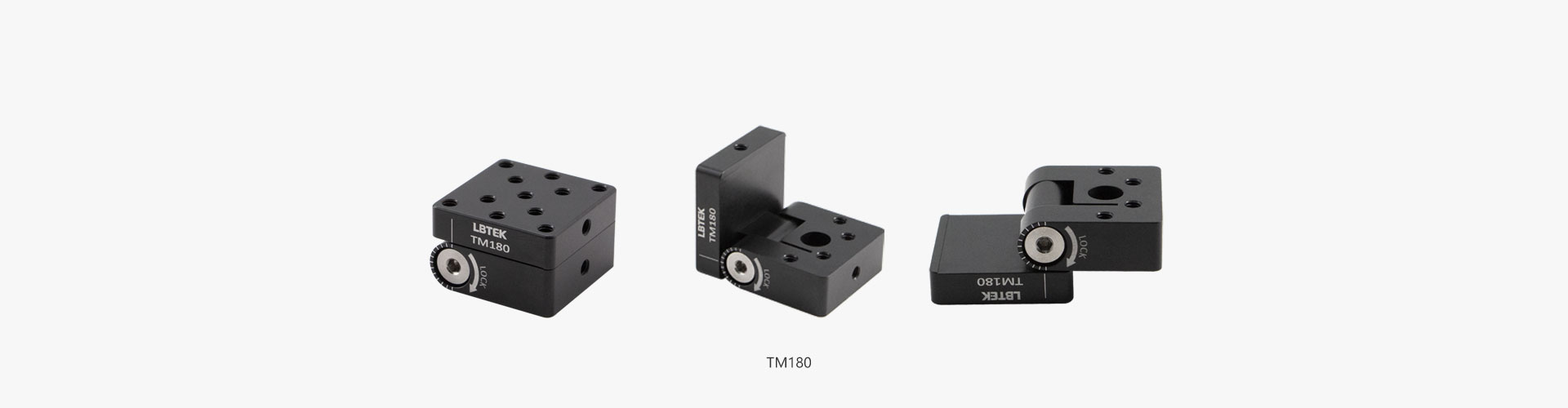

Откидная платформа на 180°

При установке с использованием потайного отверстия М4 в центре опорной плиты диапазон регулировки угла составляет 90°.
При установке с помощью бокового отверстия под винт М4 диапазон регулировки угла составляет 180°.
Монтажная платформа 32×32 мм, включая 11 отверстий для крепежных винтов M4.
Маркировка каждые 15°

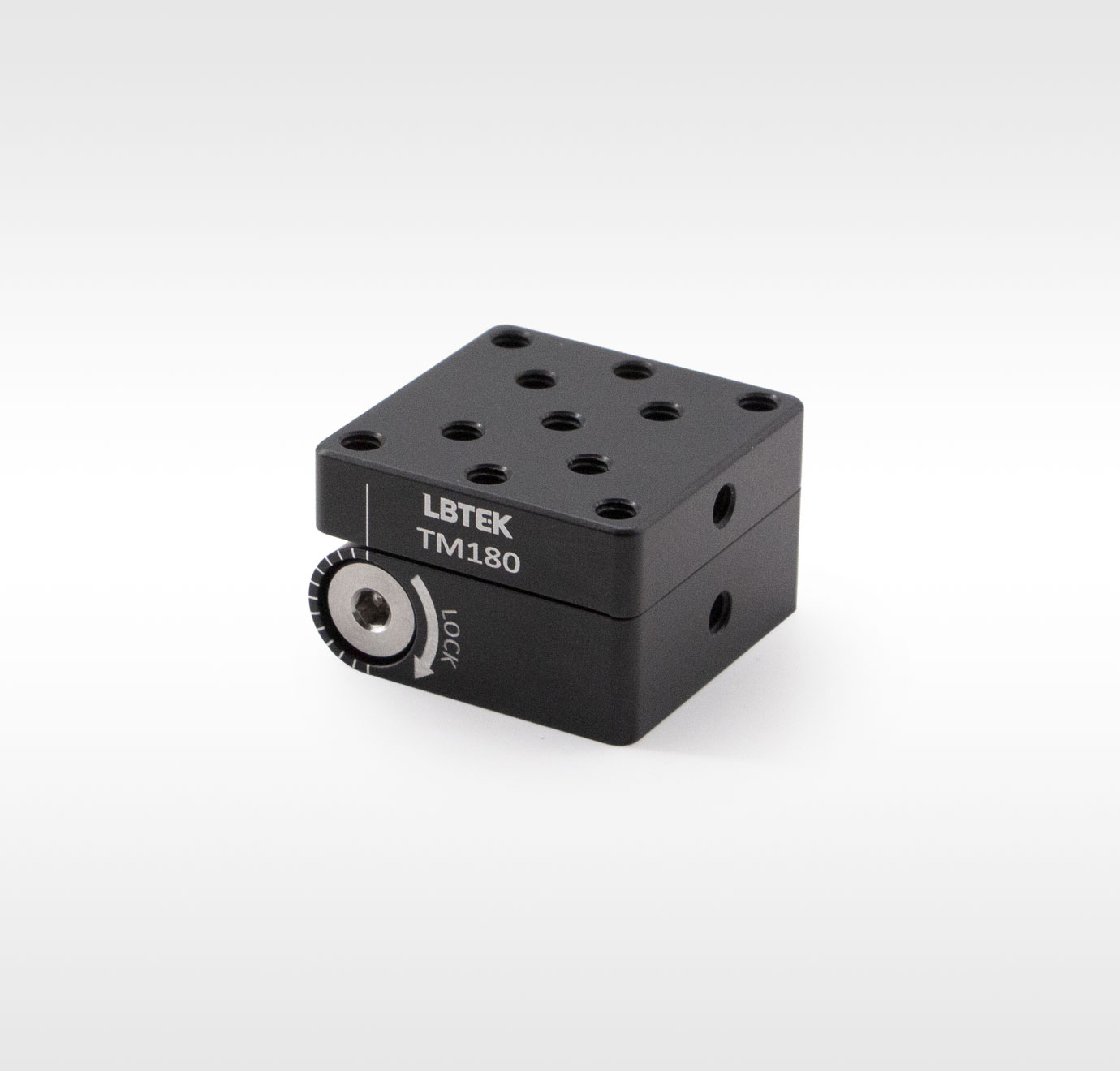

Размер установочной платформы откидной платформы LBTEK 180° составляет 32×32 мм. На поверхности распределено 11 отверстий для крепежных винтов M4. На боковой стороне пластины имеется 1 отверстие для монтажного винта M4. Нижняя пластина имеет 1 отверстие M4. отверстие с потайной головкой и 4 винта M4. Отверстия для дополнительных вариантов монтажа. При установке с использованием потайного отверстия М4 в центре нижней пластины верхняя пластина может быть зафиксирована под любым углом от 0° до 90° относительно поверхности оптического стола; при установке с использованием отверстий под винты М4 сбоку, верхняя пластина может быть зафиксирована под углом -90° относительно поверхности оптического стола. Регулируется в диапазоне от 0° до +90°. Если вам необходимо зафиксировать платформу, затяните крепежные болты сбоку с помощью шестигранного ключа. Метки выгравированы сбоку через каждые 15°.
