Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

Крепление регулировки смещения свободного пространства.

Опционально доступна монтажная оптика Ø12,7 мм, Ø25,4 мм.
Достижимый ход смещения в направлении XY
С индикаторной линией центрирования и индикаторной линией хода

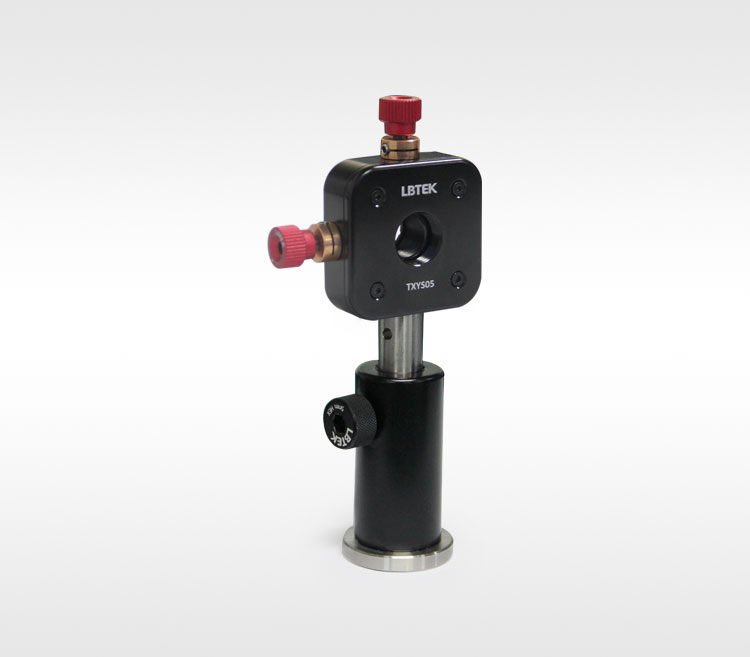

Два резьбовых отверстия M4 внизу или сбоку для монтажа в свободном пространстве.

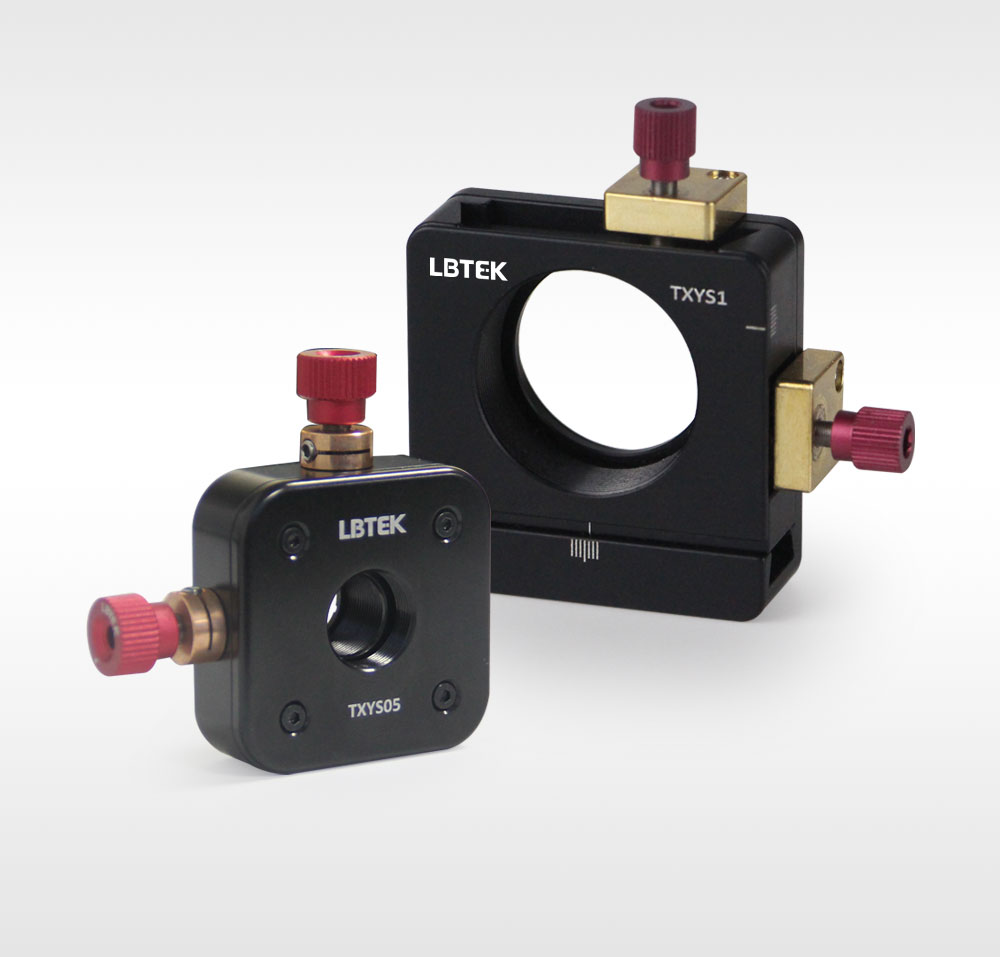

Крепление регулировки смещения свободного пространства LBTEK может осуществлять ход смещения в направлении XY. TXYS05 имеет внутреннюю резьбу SM05 в центре и поставляется со стопорным кольцом SM05R. Оно часто используется для установки оптических компонентов диаметром 12,7 мм, тубусов или адаптеров SM05 с ходом XY ±1 мм; TXYS1 имеет внутреннюю резьбу SM1. резьба в центре и поставляется с картой SM1R Кольцо, часто используется для установки оптики Ø25,4 мм, тубусов или адаптеров SM1, ход XY ±1,5 мм. Регулировочная рамка имеет центрирующие индикаторные линии как в горизонтальном, так и в вертикальном направлении, а также два регулятора с точностью регулировки 0,25 мм/оборот. Снизу или по бокам имеются два резьбовых отверстия М4 для установки в свободном пространстве оптических стоек из нержавеющей стали диаметром 12,7 мм.

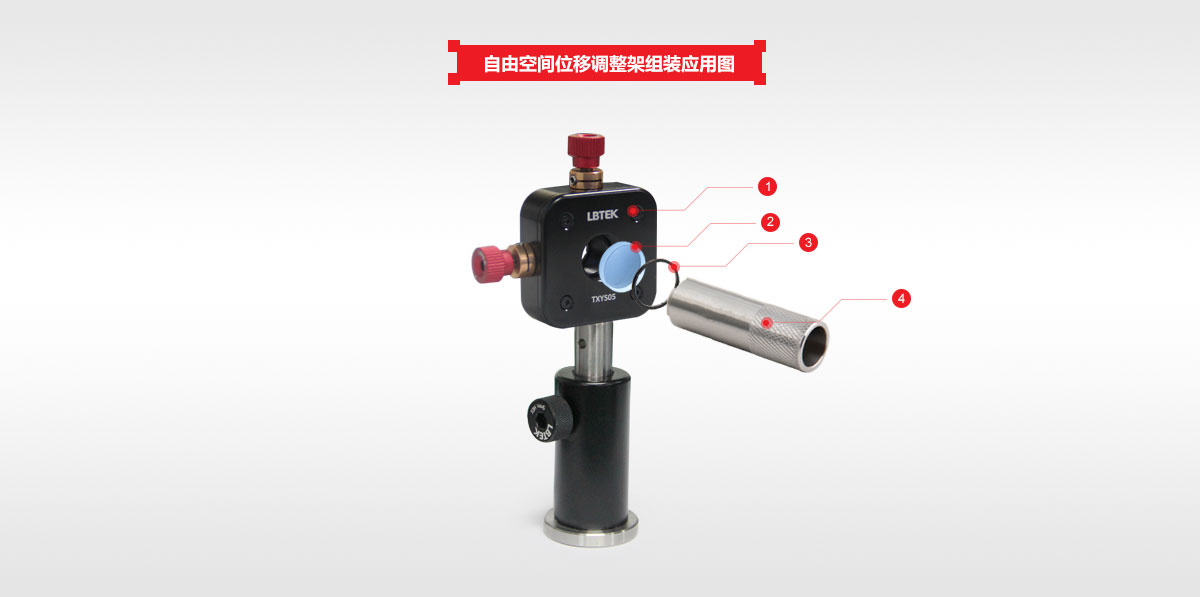

Кинематические крепления LBTEK Free Space часто используются для установки оптики или адаптеров диаметром 12,7 мм.	① Крепление для регулировки смещения свободного пространства TXYS05 ×1	② Оптический элемент Ø12,7 мм×1
	③ Стопорное кольцо SM05 SM05R ×1	④ Ключ для пружинных колец SM05 OWR-05A ×1

Крепление регулировки смещения свободного пространства

2 регулятора, ход ±1 мм или ±1,5 мм в направлениях X и Y.
Точность регулировки направления оси X, Y: 0,25 мм/оборот.
В комплекте 1 стопорное кольцо.

Поступательное крепление со свободным пространством LBTEK может обеспечивать ход ±1,0 мм или ±1,5 мм по осям X и Y. Регулировка поступательного перемещения в направлениях X и Y крепления осуществляется с помощью двух пар резьбы с шагом 0,25 мм. Точность регулировки 0,25 мм/об. В центре TXYS05 имеется внутренняя резьба SM05, которую можно использовать для установки оптических компонентов диаметром 12,7 мм и максимальной толщиной 10,3 мм (в комплект входит 1 стопорное кольцо SM05R для фиксации оптических компонентов) и для подключения к тубусам или адаптерам линз SM05. Ход XY составляет ±1 мм. Пара резьб X, Y имеет стопорные винты M3, которые можно затянуть шестигранным ключом на 1,5 мм для фиксации установочного винта в резьбовой втулке; в центре TXYS1 имеется внутренняя резьба SM1, которую можно используется для установки оптических компонентов диаметром 25,4 мм и максимальной толщиной 8,0 мм (в комплект входит 1 стопорное кольцо SM1R для фиксации оптических компонентов) и подключения тубусов или адаптеров линз SM1, ход XY ±1,5 мм.

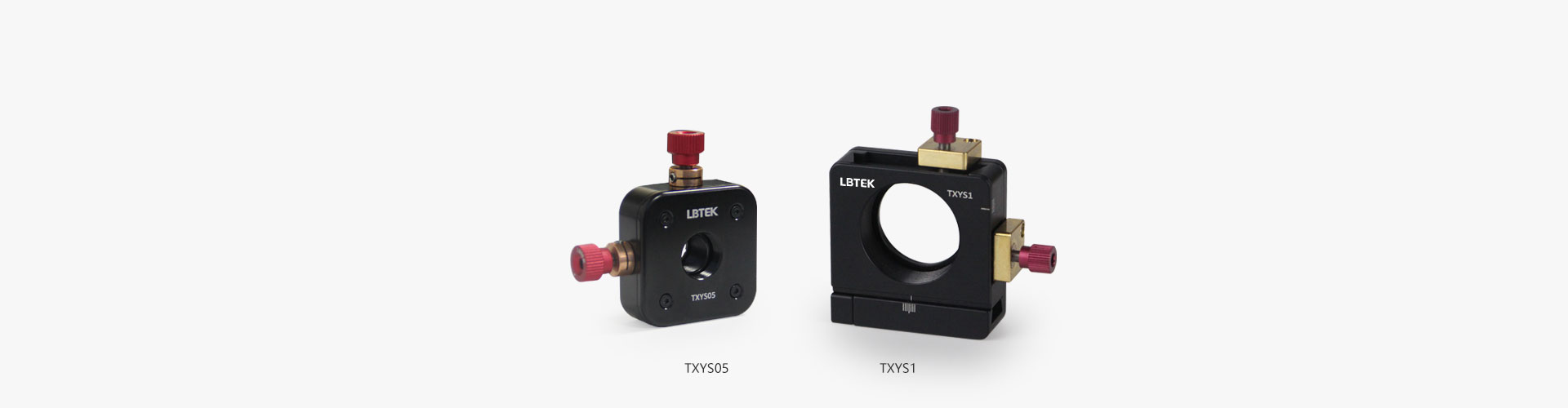

Модель	Характеристики центрального резьбового отверстия	Прозрачная апертура	Применимый размер оптического элемента	Стоимость	Доставка
TXYS05	SM05 внутренняя резьба	Ø11,4 мм	Ø12,7 мм	208 USD	90 дней

TXYS1	SM1 внутренняя резьба	Ø23,5 мм	Ø25,4 мм	206 USD	90 дней
