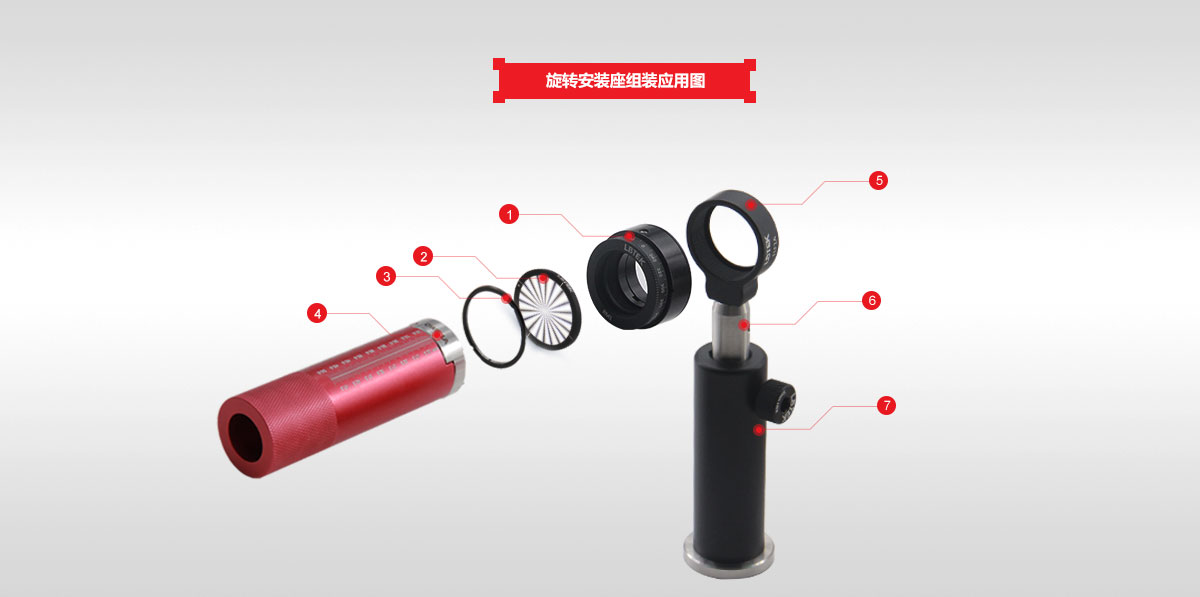

Поворотные крепления LBTEK обычно используются для установки поляризованной оптики диаметром 25,4 мм. |
① Вращающееся монтажное основание RM1 ×1 |
② Вихревая волновая пластина ВР10-633-СП ×1 |
③ Стопорное кольцо SM1 SM1R ×1 |
④ Ключ для стопорных колец SM1 OWR-1A ×1 |
|

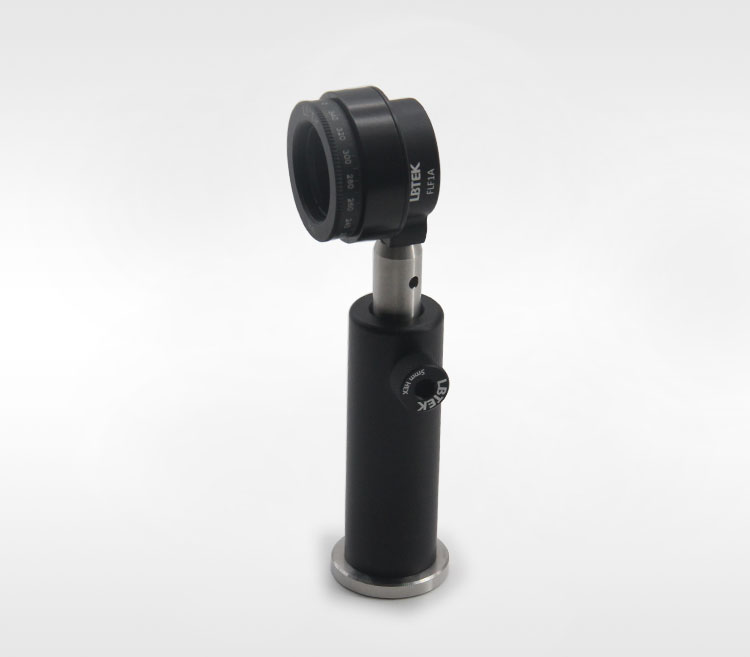

⑤ Фиксированное крепление объектива FLF1A ×1 |
⑥ Оптическая стойка из нержавеющей стали Ø12,7 мм OP-100 ×1 |
⑦Стандартный кронштейн для стойки диаметром 12,7 мм PH-75B ×1 |

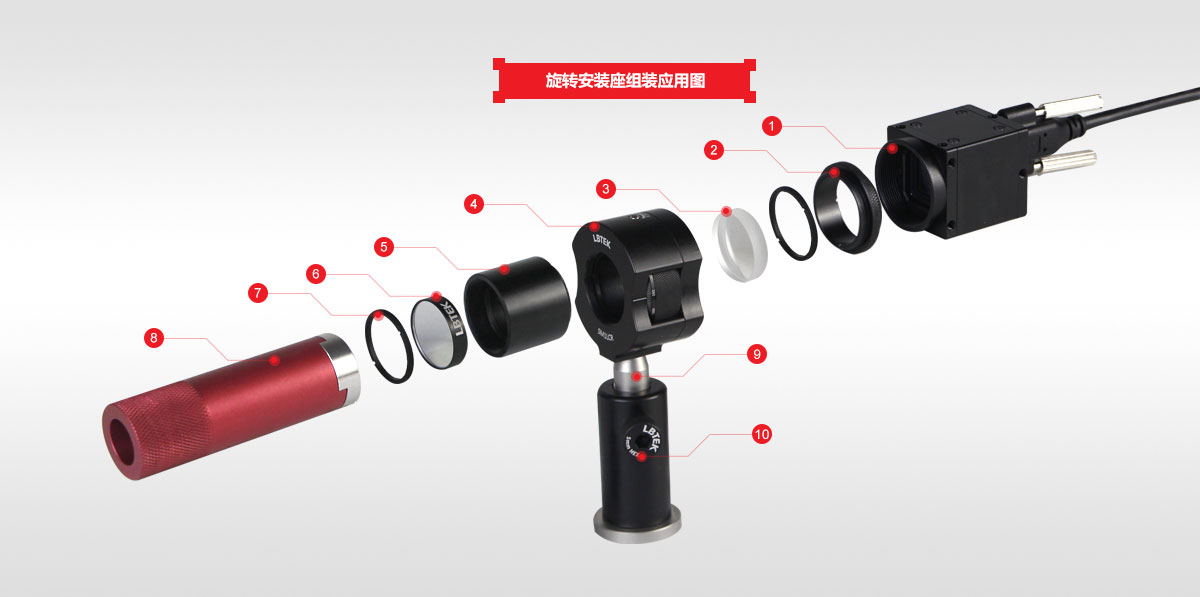

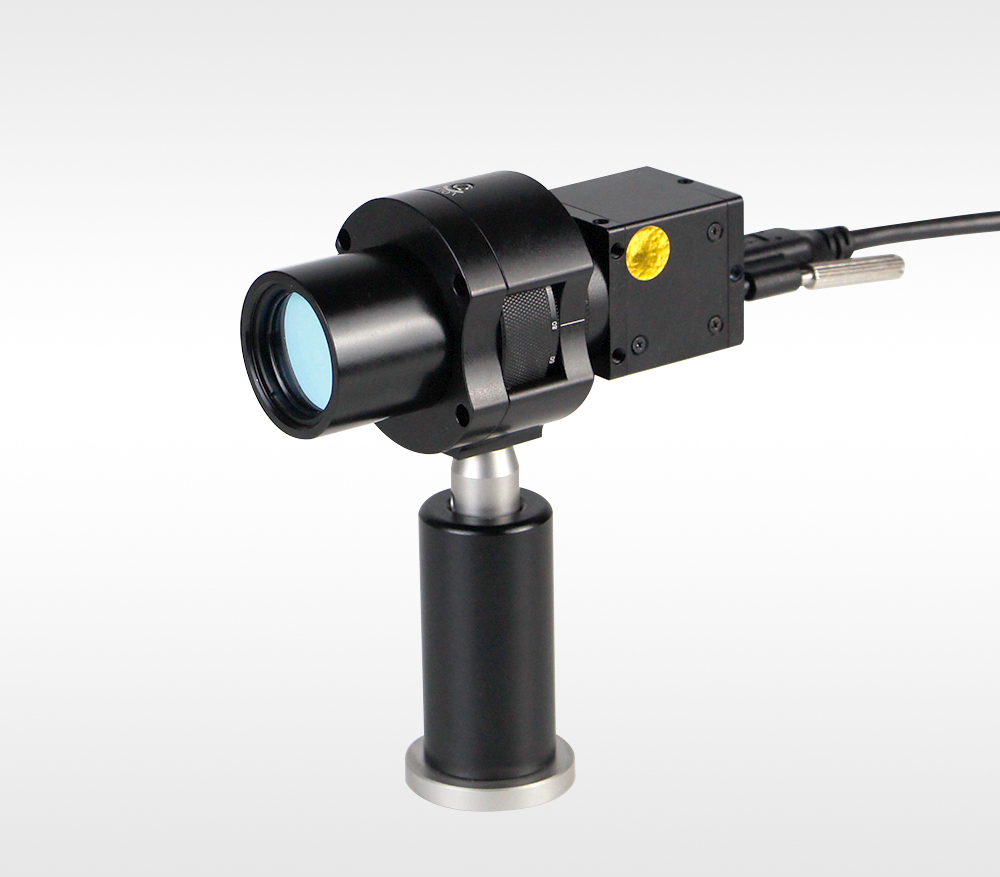

| Схема применения узла поворотного крепления объектива LBTEK | ① CMOS-камера STC-MBS43POE ×1 | ② Резьбовой адаптер SM1-CC ×1 | ③ Плоская линза PBL25-532-F50 ×1 | ④ Крепление вращения объектива SM1LCR ×1 |
| ⑤ Тубус объектива SM1.5-8A ×1 | ⑥ Полосовой фильтр MBF10-450-10 ×1 | ⑦ Стопорное кольцо SM1 SM1R ×2 | ⑧ Ключ для стопорных колец OWR-1A ×1 | |
| ⑨ Ø12,7 мм Стойка ОП-50 ×1 | ⑩ Магнитный держатель стойки PH-50B ×1 |

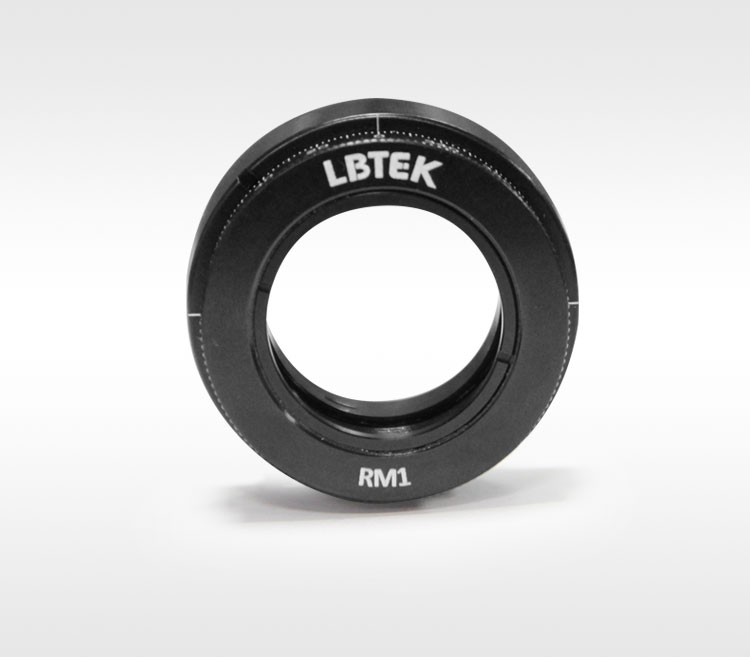

Поворотное крепление
- Применимый диаметр оптического элемента: Ø12,7 мм или Ø25,4 мм.
- Максимальная толщина устанавливаемой оптики: 7,2 мм или 9,4 мм.
- Непрерывное вращение на 360°, точность шкалы 2°.
- Поворотную подставку можно закрепить боковыми винтами.
- Поставляется с 1 стопорным кольцом SM05R или SM1R.
Поворотное крепление LBTEK обычно используется для установки поляризационных оптических компонентов. Его можно плавно вращать на 360° с точностью шкалы 2°. Положение вращения можно зафиксировать с помощью боковых винтов (шестигранный ключ 2,0 мм). RM05 имеет внутреннюю резьбу SM05 и внешнюю резьбу SM1, а RM1 имеет внутреннюю резьбу SM1 и внешнюю резьбу SM1. Возможна установка оптических компонентов диаметром 12,7 мм и 25,4 мм соответственно, а максимальная толщина устанавливаемых оптических компонентов составляет 7,2 мм или 9,4 мм соответственно.
Примечание. Внешний диаметр RM1 Ø39 будет мешать коаксиальному штырю диаметром 30 мм и поэтому не может использоваться в коаксиальных системах.
| Модель | Применимый диаметр оптического элемента | Максимальная толщина применимых оптических компонентов | Нить | Сравнение | Документы | Стоимость | Доставка | Корзина | |
|---|---|---|---|---|---|---|---|---|---|
| RM05 | Ø12,7 мм | 7,2 мм | внутренняя резьба SM05, внешняя резьба SM1 | 76 USD | 90 дней | ||||
| RM1 | Ø25,4 мм | 9,4 мм | внутренняя резьба SM1, внешняя резьба SM1 | 88 USD | 90 дней |

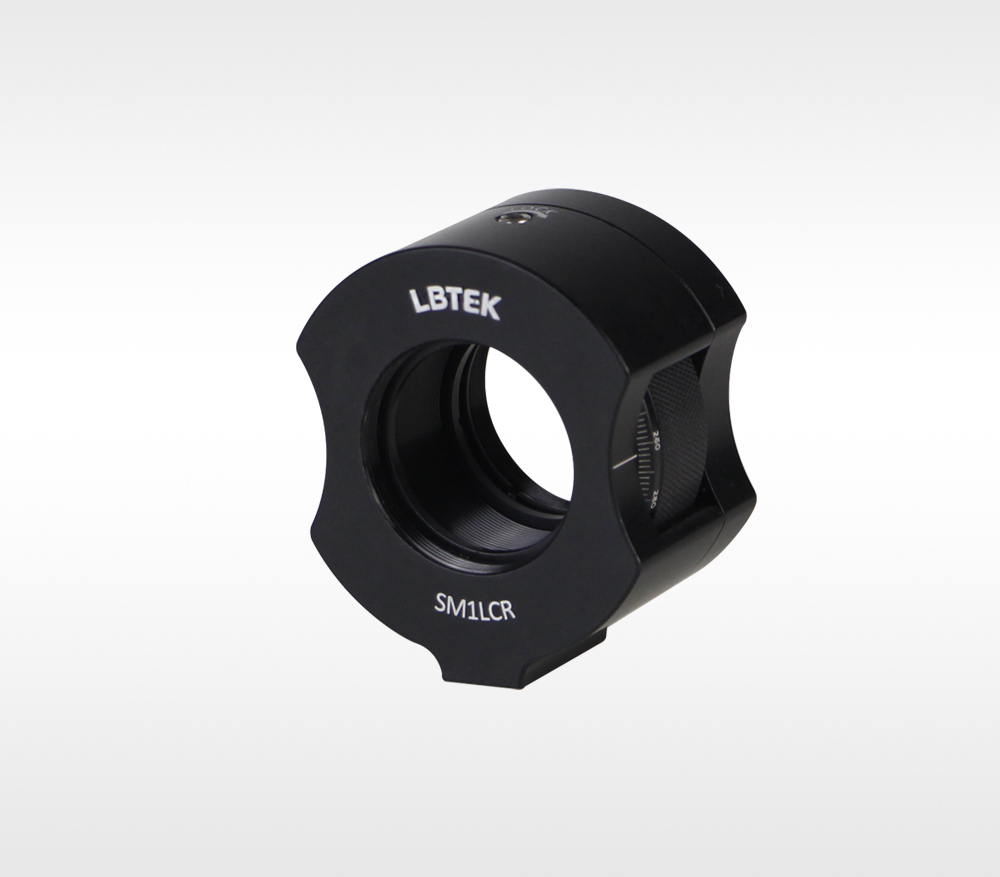

Крепление поворота объектива
- Применимый диаметр оптического элемента: Ø25,4 мм.
- Толщина установленных оптических компонентов: 1,6–10 мм.
- Непрерывное вращение на 360°, точность шкалы 2°.
- Крепление поворота объектива фиксируется верхним винтом с резиновой головкой.
- Одна механическая деталь с внешней резьбой SM1 может быть установлена спереди и сзади соответственно.
- Предустановлено одно стопорное кольцо SM1 и одно заднее стопорное кольцо (внешняя резьба M30, внутренняя резьба SM1).
Поворотное крепление объектива LBTEK обычно используется для оптических компонентов, требующих вращения. Крепление можно плавно вращать на 360° с точностью шкалы 2°. Положение вращения фиксируется винтом с резиновой головкой (шестигранный ключ 2,0 мм) сверху. SM1LCR фиксирует оптические компоненты диаметром 25,4 мм с помощью стопорных колец SM1. Толщина установки составляет 1,6–10 мм. Передняя и задняя части механической части имеют внутреннюю резьбу SM1 и могут быть установлены с механическими деталями с внешней резьбой SM1, например тубусы объективов, фотоаппараты с переходниками и т. д.
Примечание: это монтажное основание фиксируется на переднем и заднем концах и имеет вращающуюся конструкцию посередине. Поэтому при использовании этого монтажного основания вам необходимо использовать ключ для стопорных колец SM1, чтобы снять предварительно установленное стопорное кольцо. Выньте стопорное кольцо SM1, затем вставьте оптические компоненты и закрепите их стопорным кольцом SM1 и, установите заднее стопорное кольцо.
