• Применимый диапазон высоты оптического элемента: 23 ~ 30 мм.
• Минимальная толщина установленной оптики: 3,0 мм.
• Регулируемый диапазон углов ±4°, 0,38° за оборот.
• Регулятор запираемый
• Винты M4 с резиновой головкой для крепления оптических компонентов

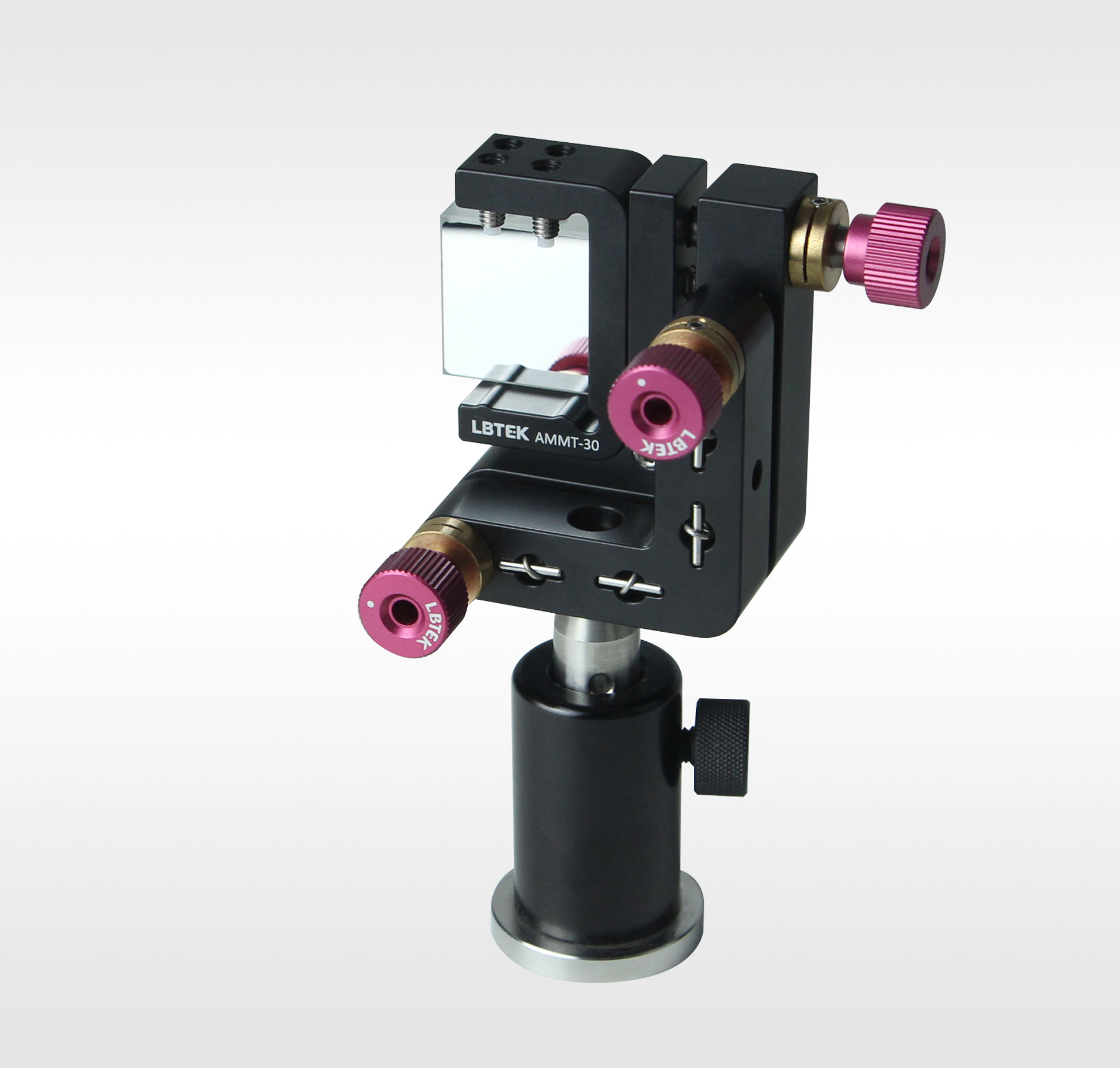

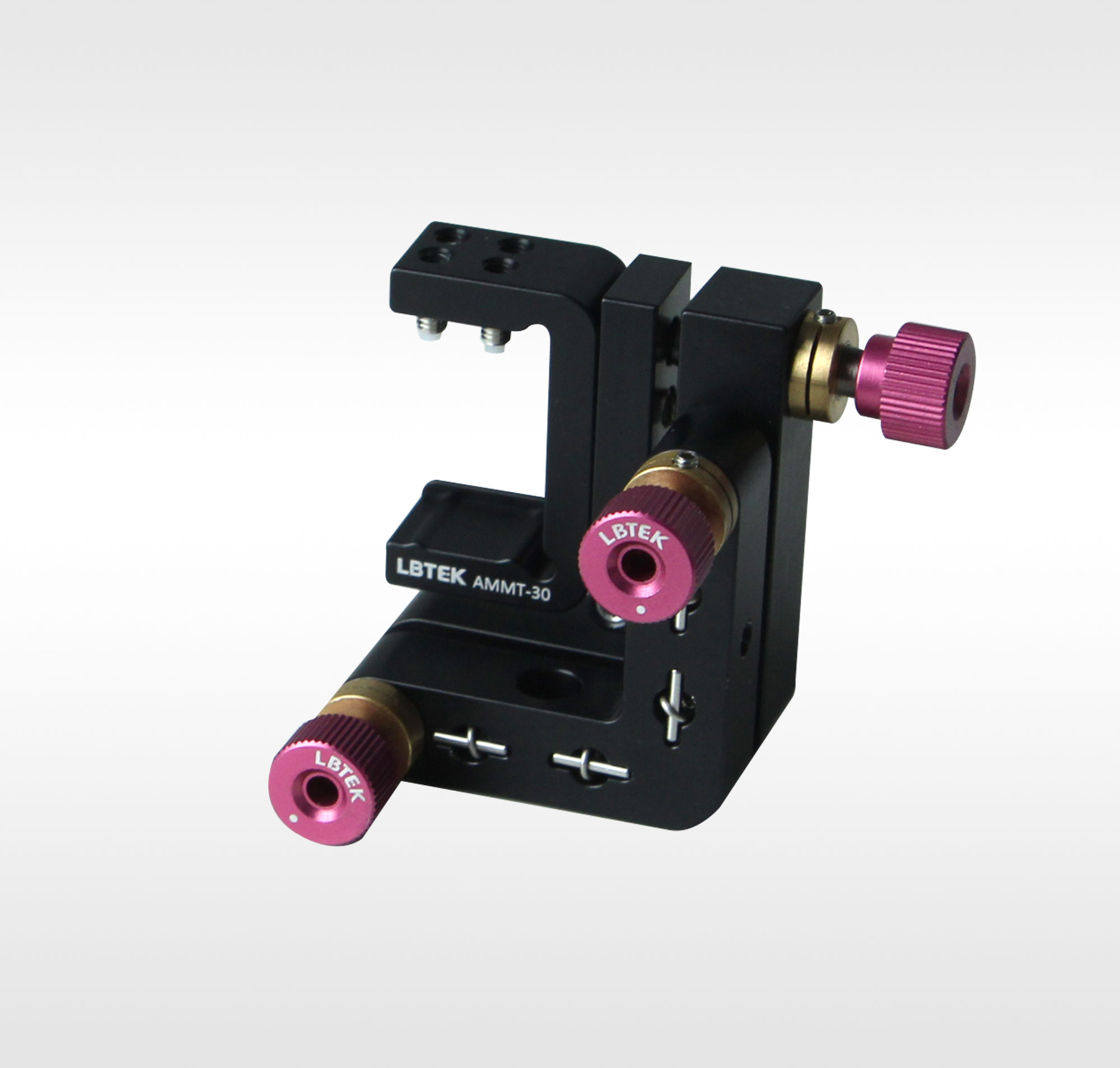

Трехмерное прямоугольное оптическое юстировочное крепление LBTEK, предназначенное для установки прямоугольных оптических компонентов с высотой регулировки не более 30 мм и толщиной не менее 3 мм. Обеспечивает диапазон регулировки угла ±4° по трем осям (шаг, отклонение и вращение). Резьбовая втулка с фиксирующей конструкцией. Купите и получите бесплатно 1 шестигранный ключ диаметром 2,0 мм, 1 шестигранный ключ диаметром 3 мм и 2 винта с шестигранной головкой M4 с цилиндрической головкой.

• Применимый размер оптического элемента: 25,4×25,4 мм.
• Минимальная толщина установленной оптики: 3,0 мм.
• Регулируемый диапазон углов ±4°, 0,4° за оборот.
• Отрегулируйте винт так, чтобы эластичная прижимная деталь гибко деформировалась и сжимала оптический элемент.
• Два типа: левосторонний/правосторонний.
• Регулятор запираемый

Прецизионное оптическое кинематическое крепление LBTEK прямоугольной формы использует регулировочные винты для гибкой деформации упругой прижимной детали для сжатия оптических элементов. Часто применяется для установки прямоугольных оптических элементов размером 25,4×25,4 мм. Минимальная толщина оптических элементов, которую можно быть установлен 3,0 мм. Регулировочное крепление обеспечивает диапазон регулировки угла ±4° и может быть установлено как в левом, так и в правом положении. Прецизионное оптическое крепление S-типа регулирует угол с помощью трех пар прецизионной регулировочной резьбы M6X0,25 (с функцией блокировки). Регулировочная рама имеет три пары прецизионных регулировочных резьб M6X025-22KLB. Резьбовая втулка имеет стопорную конструкцию. Стопорный винт может зафиксировать пару резьб шестигранным ключом на 2,0 мм. В комплект прецизионного оптического кинематического крепления прямоугольной формы LBTEK входят шестигранный ключ на 2,0 мм и два винта с цилиндрической головкой M4.

• Применимая высота оптического элемента: 12,7 мм.
• Минимальная толщина установленной оптики: 3,0 мм.
• Регулируемый диапазон углов ±4°, 0,72° за оборот.
• В комплекте 2 винта с шестигранной головкой и тонкой головкой.

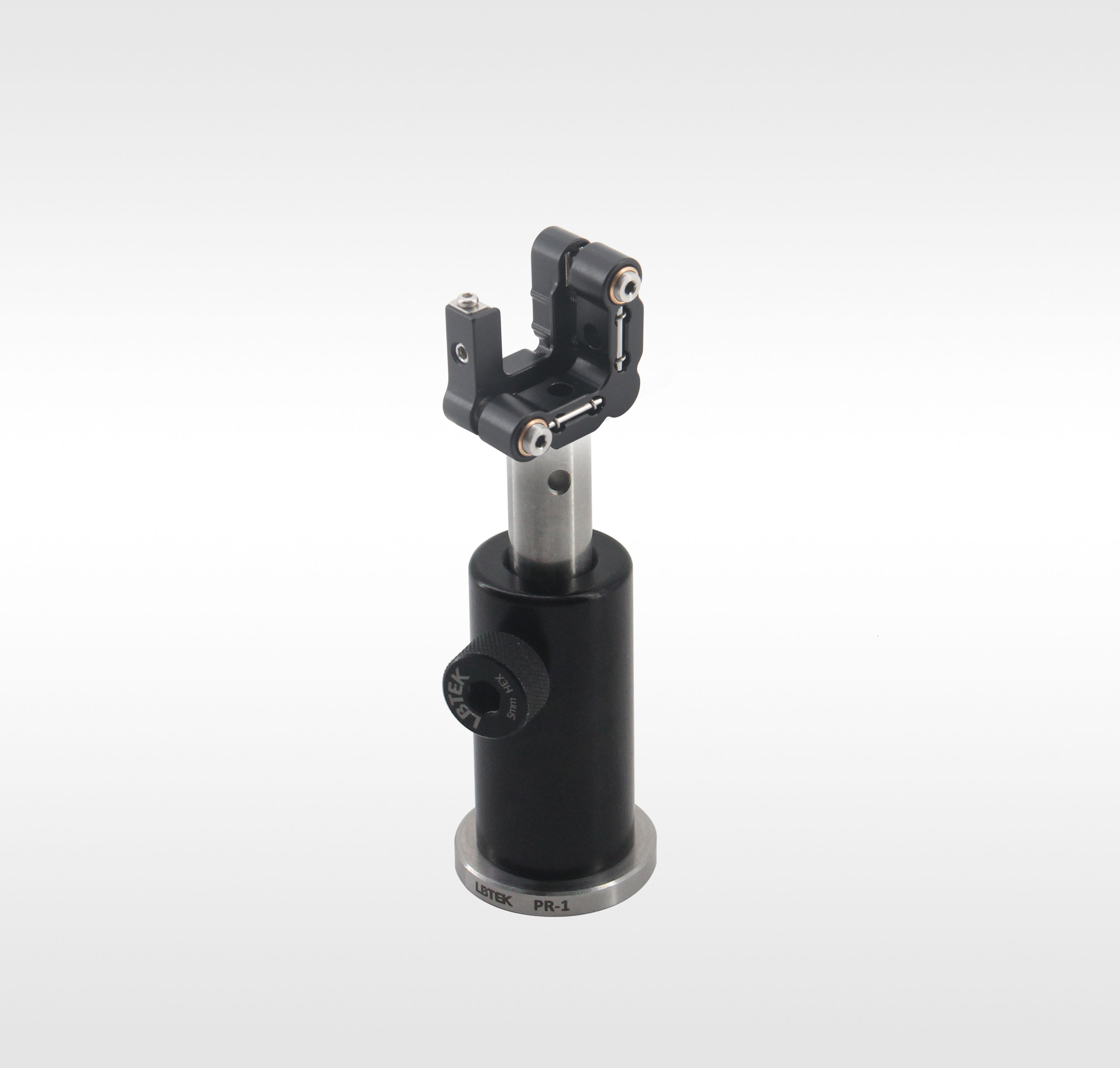

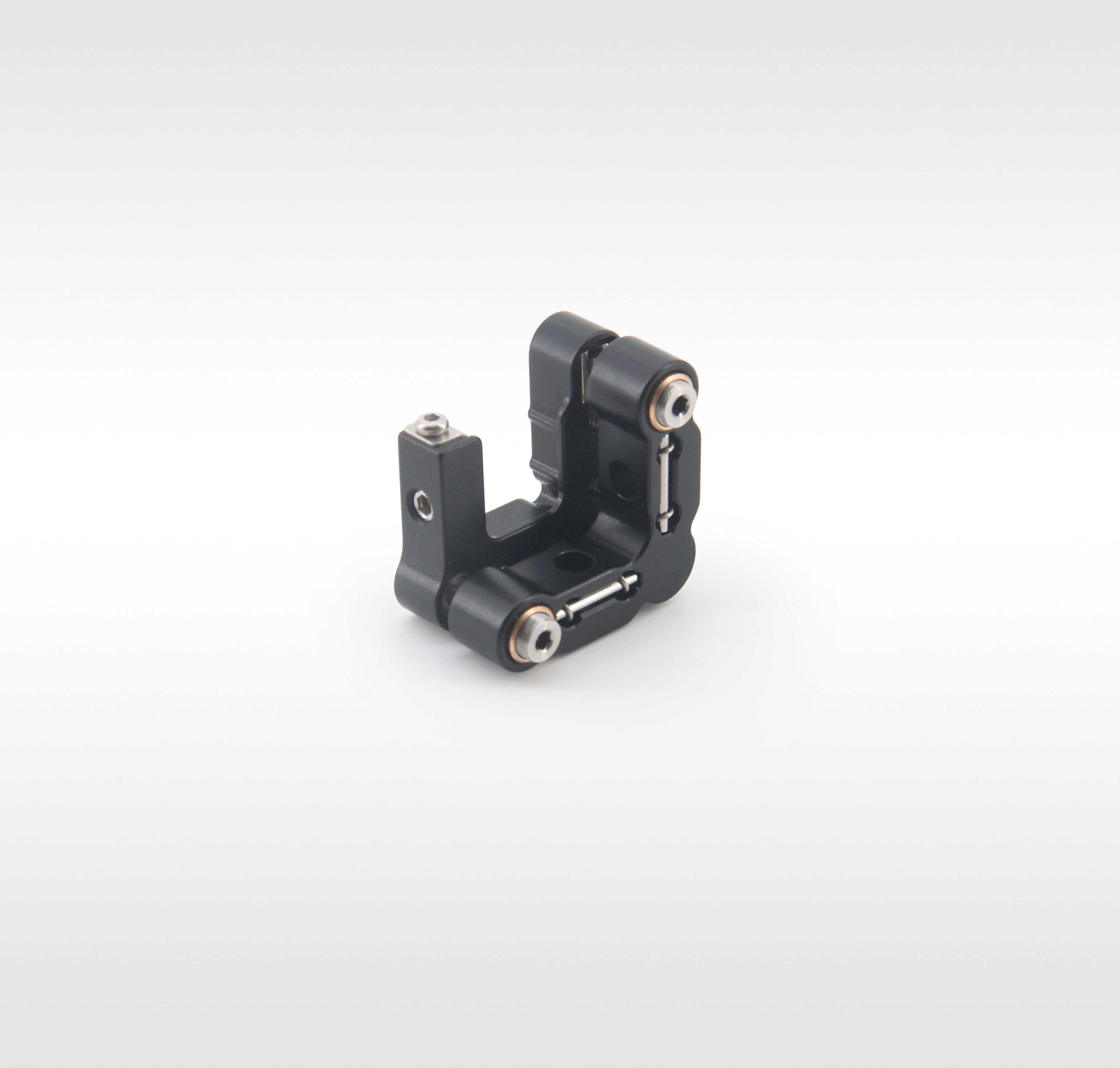

Прецизионное прямоугольное оптическое кинематическое крепление LBTEK использует регулировочный винт, который заставляет упругую прижимную деталь гибко деформироваться и сжимать оптический элемент. В нижней части регулировочного крепления имеется сквозное отверстие для правосторонней установки диаметром 4,2, предназначенное для подключения оптических стоек. Минимальная толщина устанавливаемых оптических компонентов составляет 3,0 мм. С 2 парами резьб точной регулировки M5X025-14. При покупке прецизионного оптически-кинематического крепления LBTEK серии 05 дюймов в комплект поставки входят шестигранный ключ на 2,0 мм и шестигранный винт с тонкой головкой M4.
