Прямоугольное оптическое кинематическое крепление, двухмерная регулировка

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

Прямоугольное оптическое кинематическое крепление.

Утолщенная задняя панель для большей устойчивости.
Регулируемый диапазон угла ±4°
Отрегулируйте винт так, чтобы эластичная прижимная пластина производила гибкую деформацию для сжатия оптического элемента, или зафиксируйте оптический элемент с помощью винта с резиновой головкой.
Двумерная и трехмерная регулировка опционально.

Прямоугольное оптическое кинематическое крепление LBTEK имеет возможности двухмерной и трехмерной регулировки. Часто используется для установки 0,5-дюймовых, 1-дюймовых и других прямоугольных оптических компонентов высотой в пределах 30 мм. Может обеспечить диапазон регулировки угла ± 4°. В нижней части предусмотрены потайные отверстия М4 и сквозное отверстие Ø4,2 мм, позволяющее устанавливать как слева, так и справа. По сравнению со стандартным креплением для двумерного оптического зеркала LBTEK типа O AMM-XX, оно имеет более толстую заднюю пластину, что повышает стабильность. Прямоугольное оптическое кинематическое крепление регулирует угол с помощью пары прецизионных регулировочных резьб М5×0,25 или М6×0,25.

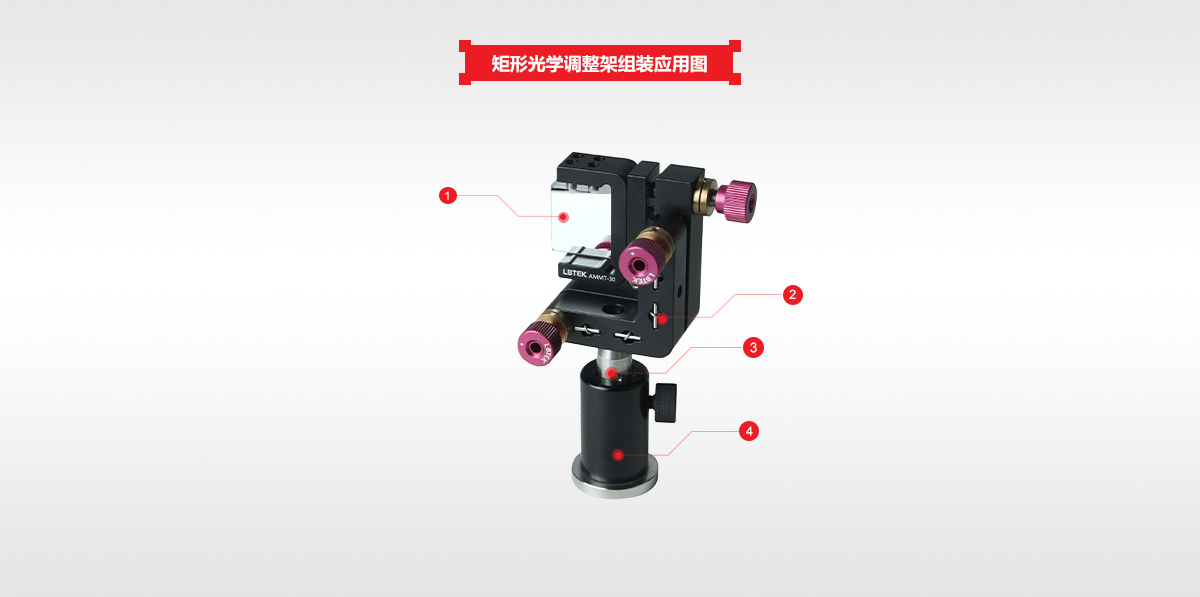

Схема применения прямоугольного узла оптической регулировки LBTEK	①Плоский отражатель из металлической пленки PMS10-AU ×1	② Крепление оптической регулировки трехмерное прямоугольное АММТ-30 ×1
	③Базовый тип кронштейна для стойки Ø12,7 мм PH-50B ×1	④ Базовый тип кронштейна для стойки Ø12,7 мм PH-75B×1

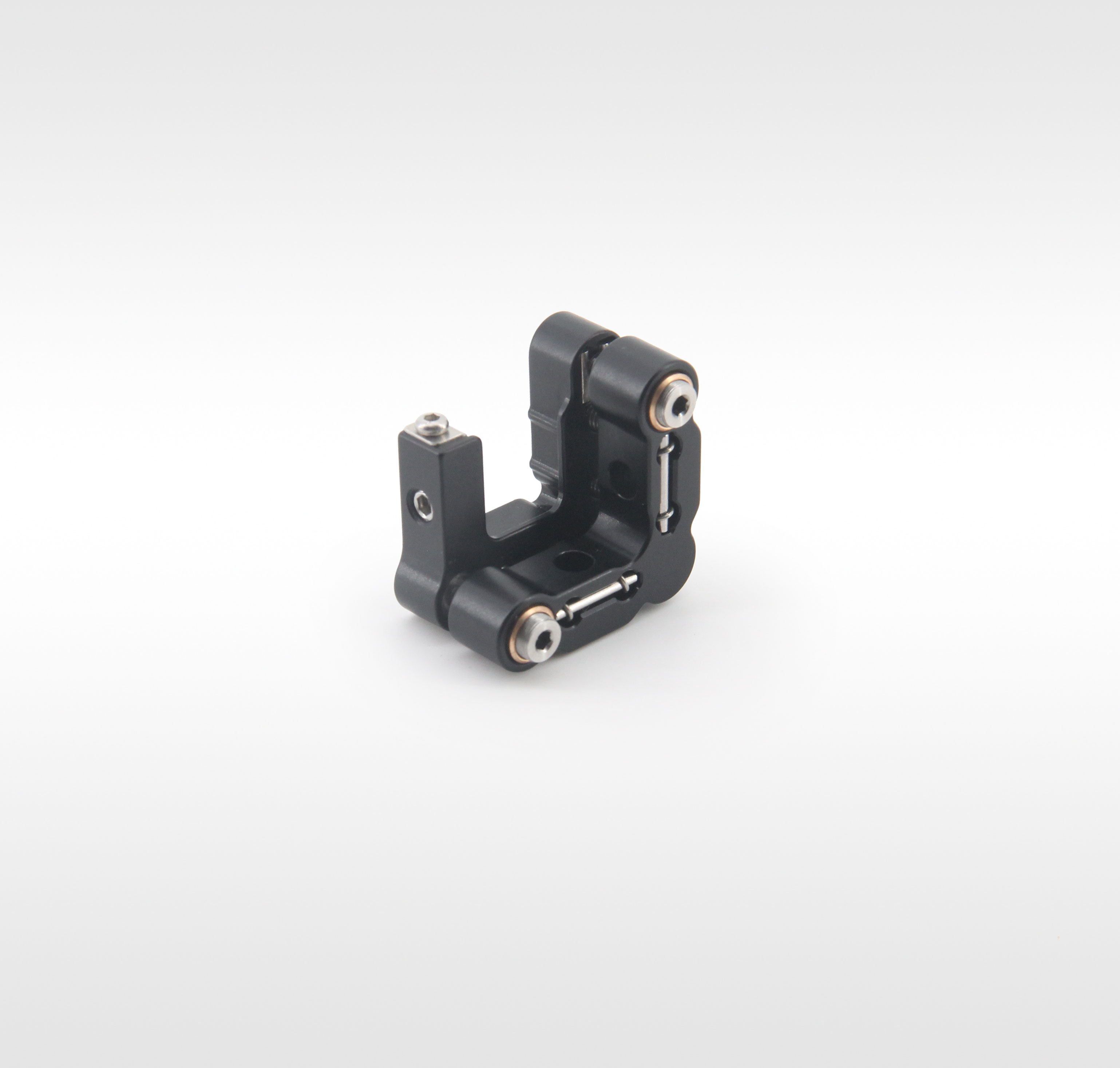

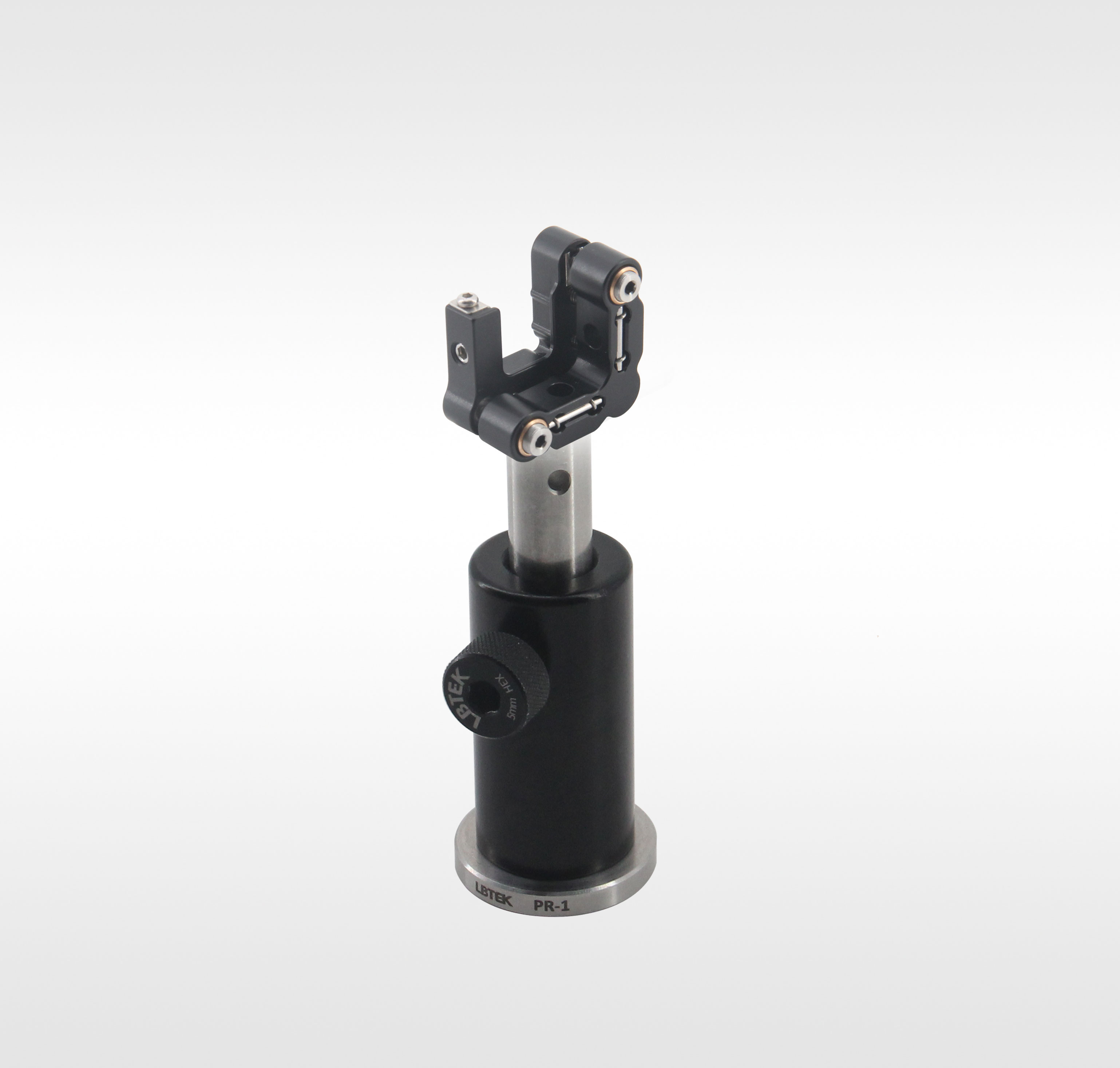

Прямоугольное оптическое кинематическое крепление, двухмерная регулировка

Применимая высота оптического элемента: 12,7 мм.
Минимальная толщина установленной оптики: 3,0 мм.
Регулируемый диапазон углов ±4°, 0,72° за оборот.
В комплекте 2 винта с шестигранной головкой и тонкой головкой.

Прецизионное прямоугольное оптическое кинематическое крепление LBTEK использует регулировочный винт, который заставляет упругую прижимную деталь гибко деформироваться и сжимать оптический элемент. В нижней части регулировочного крепления имеется сквозное отверстие для правосторонней установки диаметром 4,2, предназначенное для подключения оптических стоек. Минимальная толщина устанавливаемых оптических компонентов составляет 3,0 мм. С 2 парами резьб точной регулировки M5X025-14. При покупке прецизионного оптически-кинематического крепления LBTEK серии 05 дюймов в комплект поставки входят шестигранный ключ на 2,0 мм и шестигранный винт с тонкой головкой M4.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	AMM-05SR-SP			135 USD	90 дней

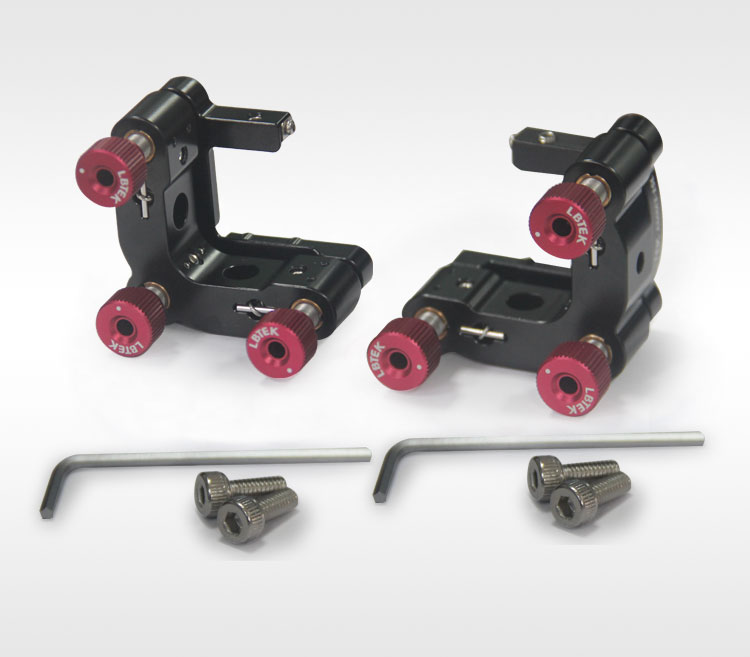

Прецизионная оптическая кинематическая монтировка, прямоугольная

Применимый размер оптического элемента: 25,4×25,4 мм.
Минимальная толщина установленной оптики: 3,0 мм.
Регулируемый диапазон углов ±4°, 0,4° за оборот.
Отрегулируйте винт так, чтобы эластичная прижимная деталь гибко деформировалась и сжимала оптический элемент.
Два типа: левосторонний/правосторонний.
Регулятор запираемый

Прецизионное оптическое кинематическое крепление LBTEK прямоугольной формы использует регулировочные винты для гибкой деформации упругой прижимной детали для сжатия оптических элементов. Часто применяется для установки прямоугольных оптических элементов размером 25,4×25,4 мм. Минимальная толщина оптических элементов, которую можно быть установлен 3,0 мм. Регулировочное крепление обеспечивает диапазон регулировки угла ±4° и может быть установлено как в левом, так и в правом положении. Прецизионное оптическое крепление S-типа регулирует угол с помощью трех пар прецизионной регулировочной резьбы M6X0,25 (с функцией блокировки). Регулировочная рама имеет три пары прецизионных регулировочных резьб M6X025-22KLB. Резьбовая втулка имеет стопорную конструкцию. Стопорный винт может зафиксировать пару резьб шестигранным ключом на 2,0 мм. В комплект прецизионного оптического кинематического крепления прямоугольной формы LBTEK входят шестигранный ключ на 2,0 мм и два винта с цилиндрической головкой M4.

Модель	Направление установки	Стоимость	Доставка
AMM3-1SL	Левая	198 USD	90 дней

AMM3-1SR	Правая	198 USD	90 дней

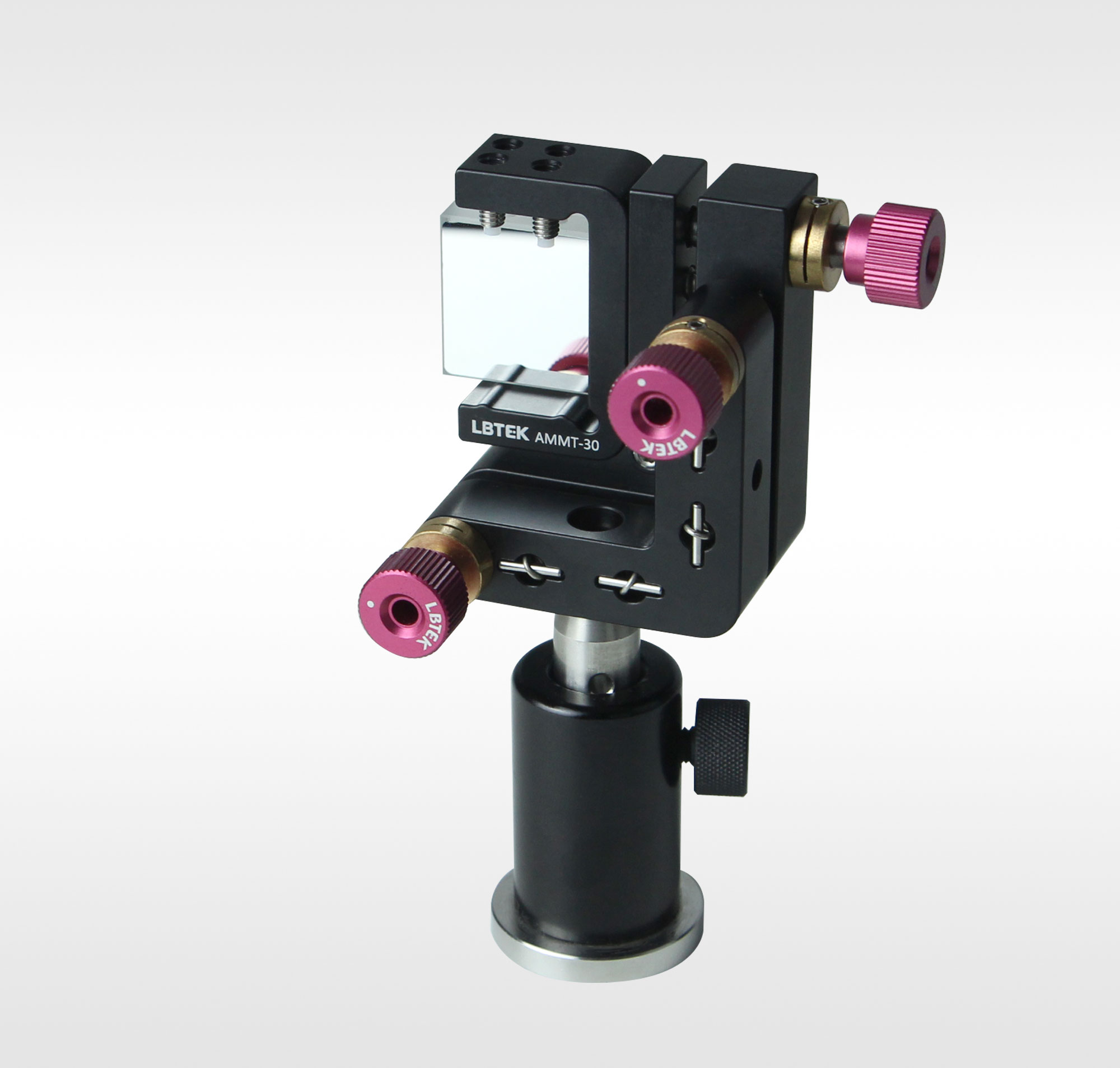

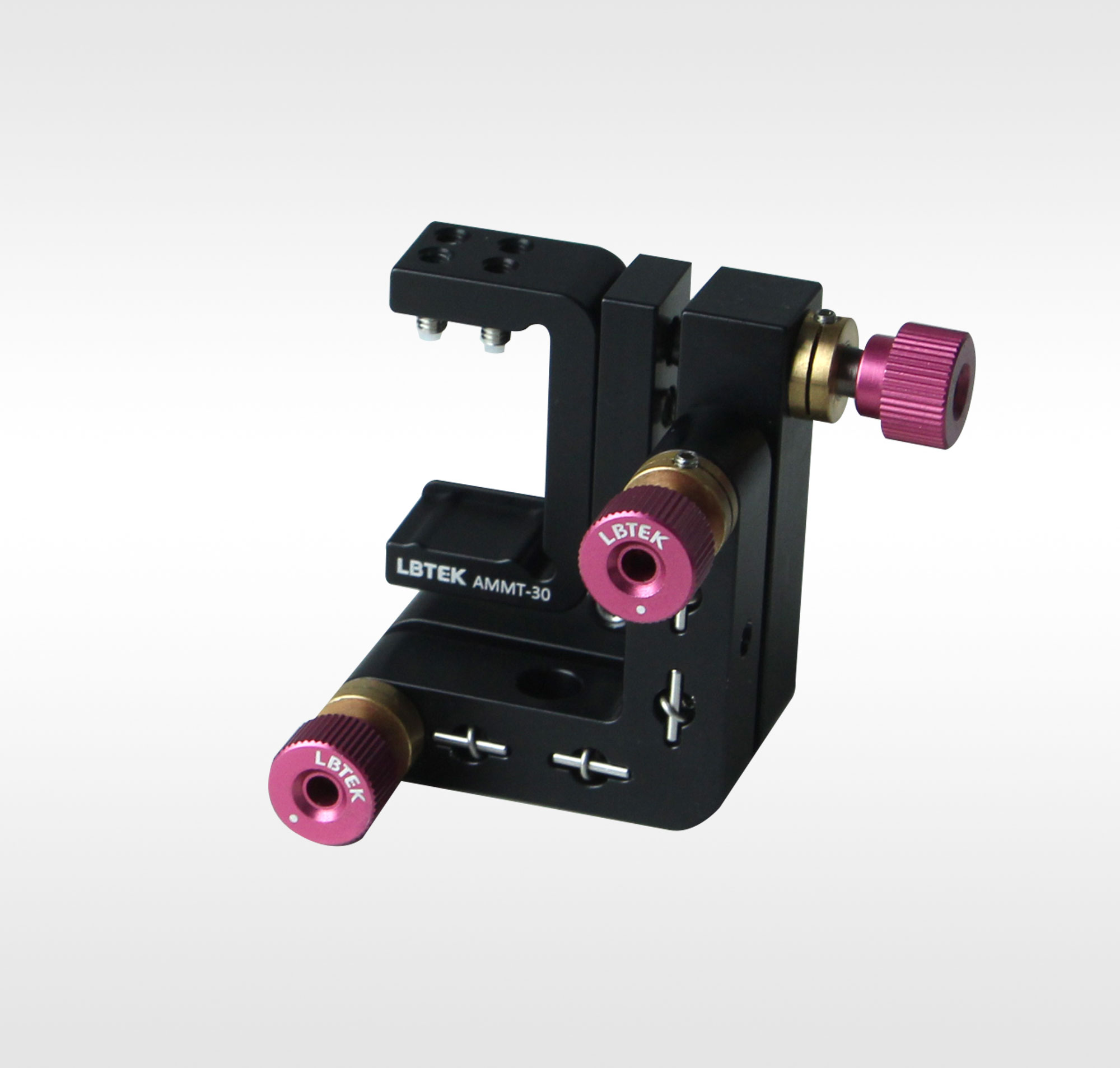

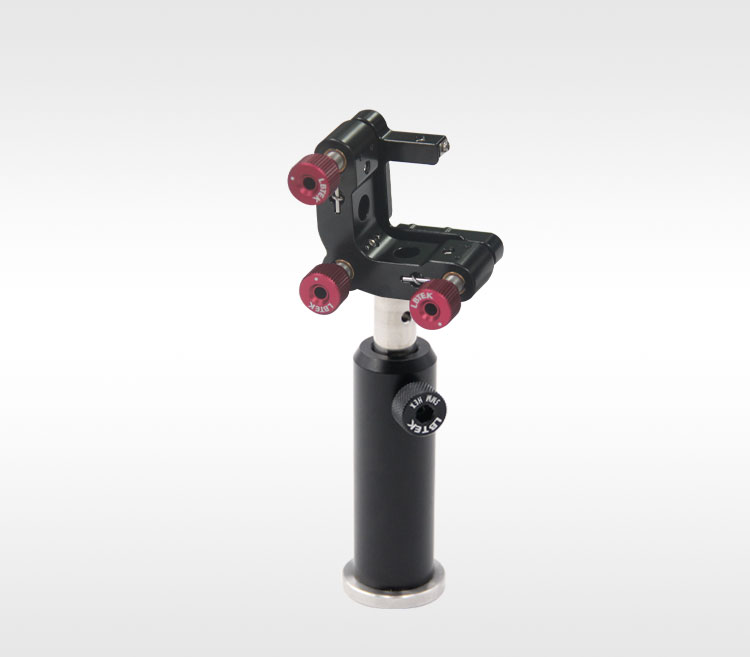

Прямоугольное оптическое кинематическое крепление, трехмерная регулировка

Применимый диапазон высоты оптического элемента: 23 ~ 30 мм.
Минимальная толщина установленной оптики: 3,0 мм.
Регулируемый диапазон углов ±4°, 0,38° за оборот.
Регулятор запираемый
Винты M4 с резиновой головкой для крепления оптических компонентов

Трехмерное прямоугольное оптическое юстировочное крепление LBTEK, предназначенное для установки прямоугольных оптических компонентов с высотой регулировки не более 30 мм и толщиной не менее 3 мм. Обеспечивает диапазон регулировки угла ±4° по трем осям (шаг, отклонение и вращение). Резьбовая втулка с фиксирующей конструкцией. Купите и получите бесплатно 1 шестигранный ключ диаметром 2,0 мм, 1 шестигранный ключ диаметром 3 мм и 2 винта с шестигранной головкой M4 с цилиндрической головкой.
