Прямоугольное крепление для оптики

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

Небольшое оптическое крепление.

Диапазон углов: ±4°
Регулятор без ручки уменьшает использование пространства
Два отверстия под винты М4 на задней панели для вертикального и горизонтального монтажа стоек.
Устанавливает 1-дюймовую круглую или прямоугольную оптику.

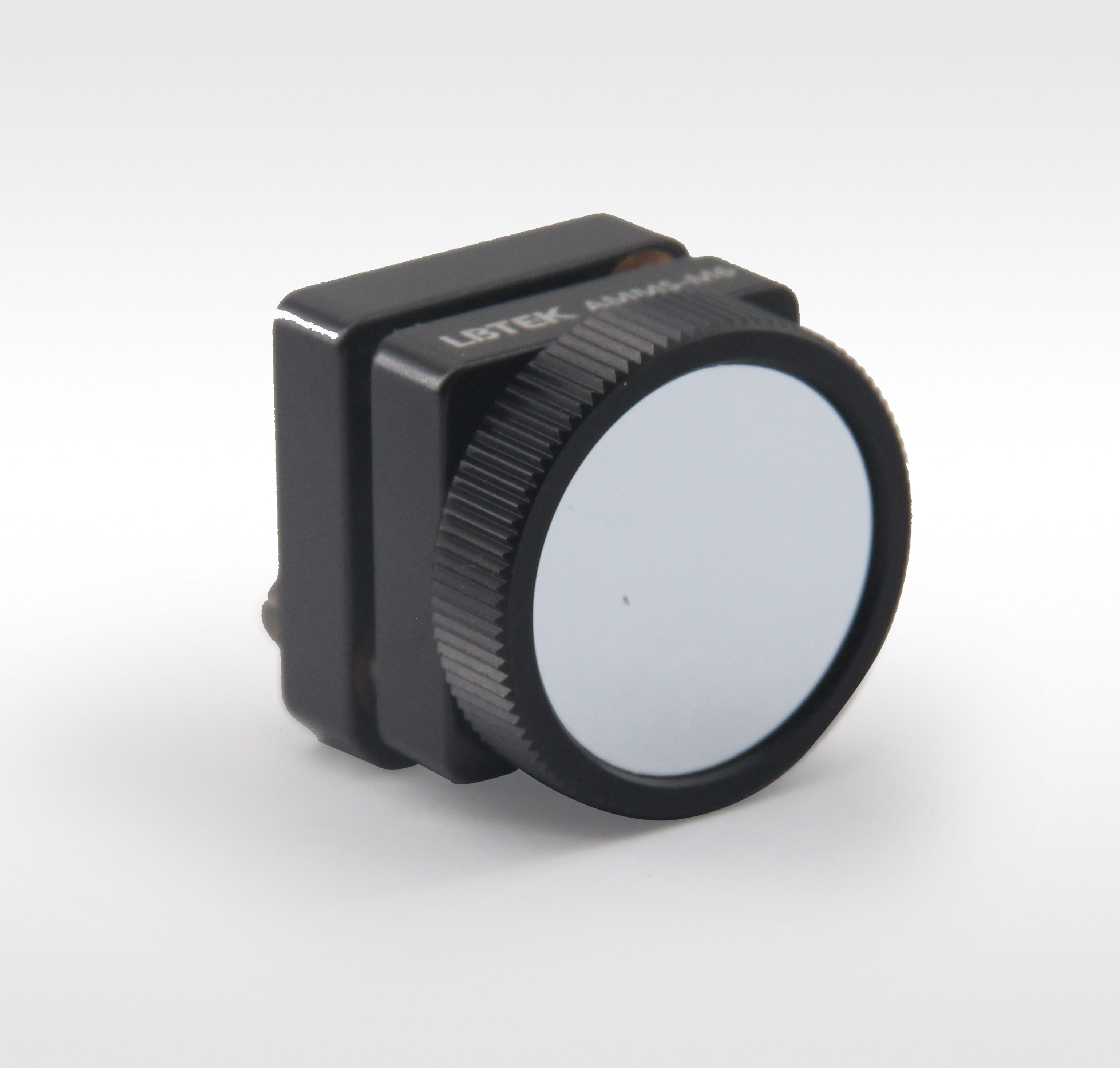

Небольшое оптическое крепление, поставляемое LBTEK, представляет собой компактное оптическое крепление, подходящее для экспериментальных сред с небольшим пространством. В нем используются регуляторы без ручек, что делает AMMS-M6 и AMMS-HD очень компактными на вид. Регулировочная стойка обеспечивает регулируемый угол ±4° и точность регулировки 0,84°/оборот. Снизу и сбоку регулировочной стойки имеется резьбовое отверстие М4, которое можно использовать для вертикальной и горизонтальной установки. На передней панели AMMS-M6 имеются отверстия для винтов M6, которые можно использовать для подсоединения держателей зеркал FMH25 и FMH25T. На передней панели AMMS-HD имеется прямоугольный вырез для установки прямоугольной оптики высотой 1 дюйм. При этом при покупке небольшого оптического регулировочного крепления в комплект поставки будет входить соответствующий шестигранный ключ на 2 мм.

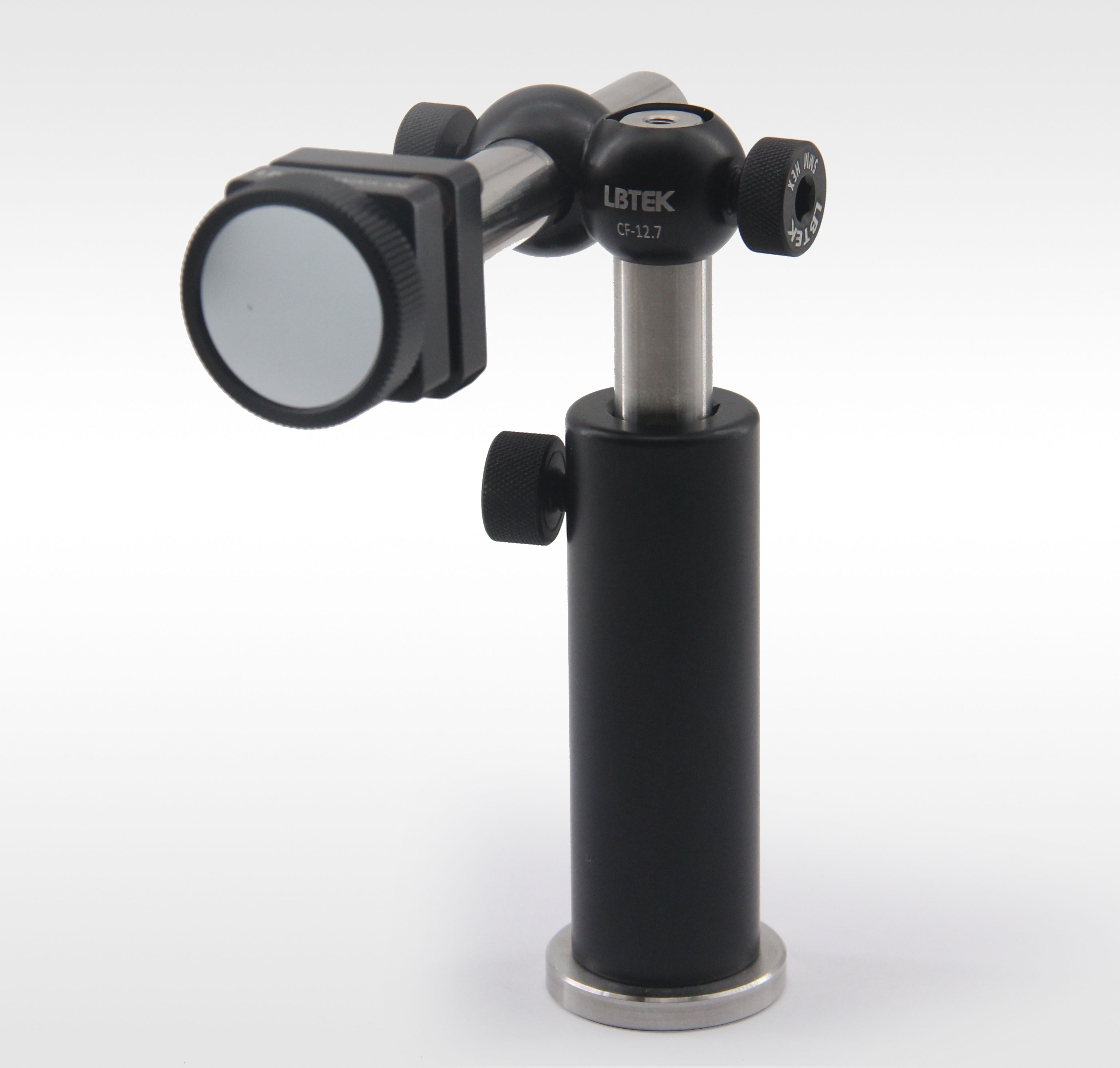

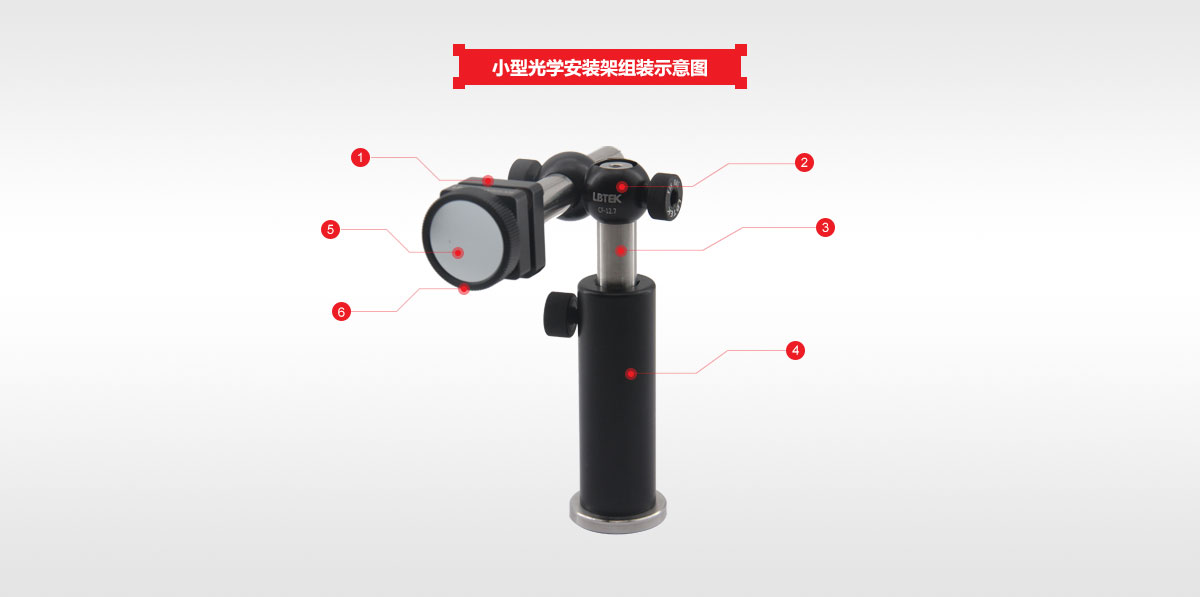

Маленькое оптическое крепление LBTEK AMMS-M6 подходит для компактных помещений.	① Малый оптический монтажный кронштейн AMMS-M6 ×1	②Угловой зажим для стойки CF-12,7 ×1	③ Оптическая стойка из нержавеющей стали Ø12,7 мм OP-75 ×1
	④Стандартный кронштейн для стойки диаметром 12,7 мм PH-75A ×1	⑤ Оптический элемент Ø25,4 мм×1	⑥ Рамка фиксированного отражателя FMH25 ×1

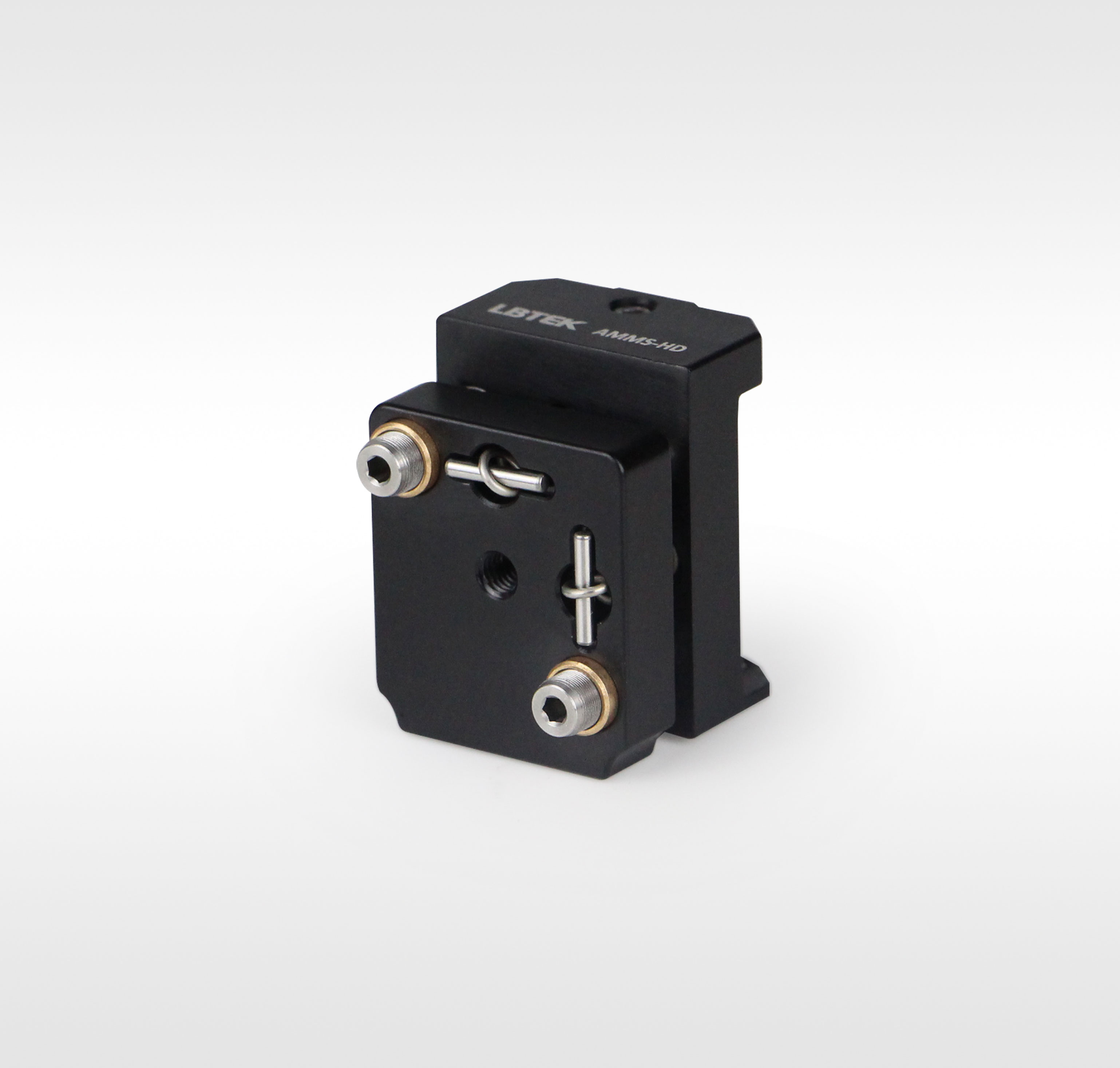

Прямоугольное крепление для оптики

Диапазон углов: ±4°
Габаритные размеры: 25,4×33,2×27,9 мм.
Регулятор без ручки уменьшает использование пространства
Два отверстия под винты М4 на задней панели для вертикального и горизонтального монтажа стоек.
На передней панели имеется прямоугольный вырез для установки прямоугольной оптики высотой 25,4 мм и толщиной ≥3 мм.

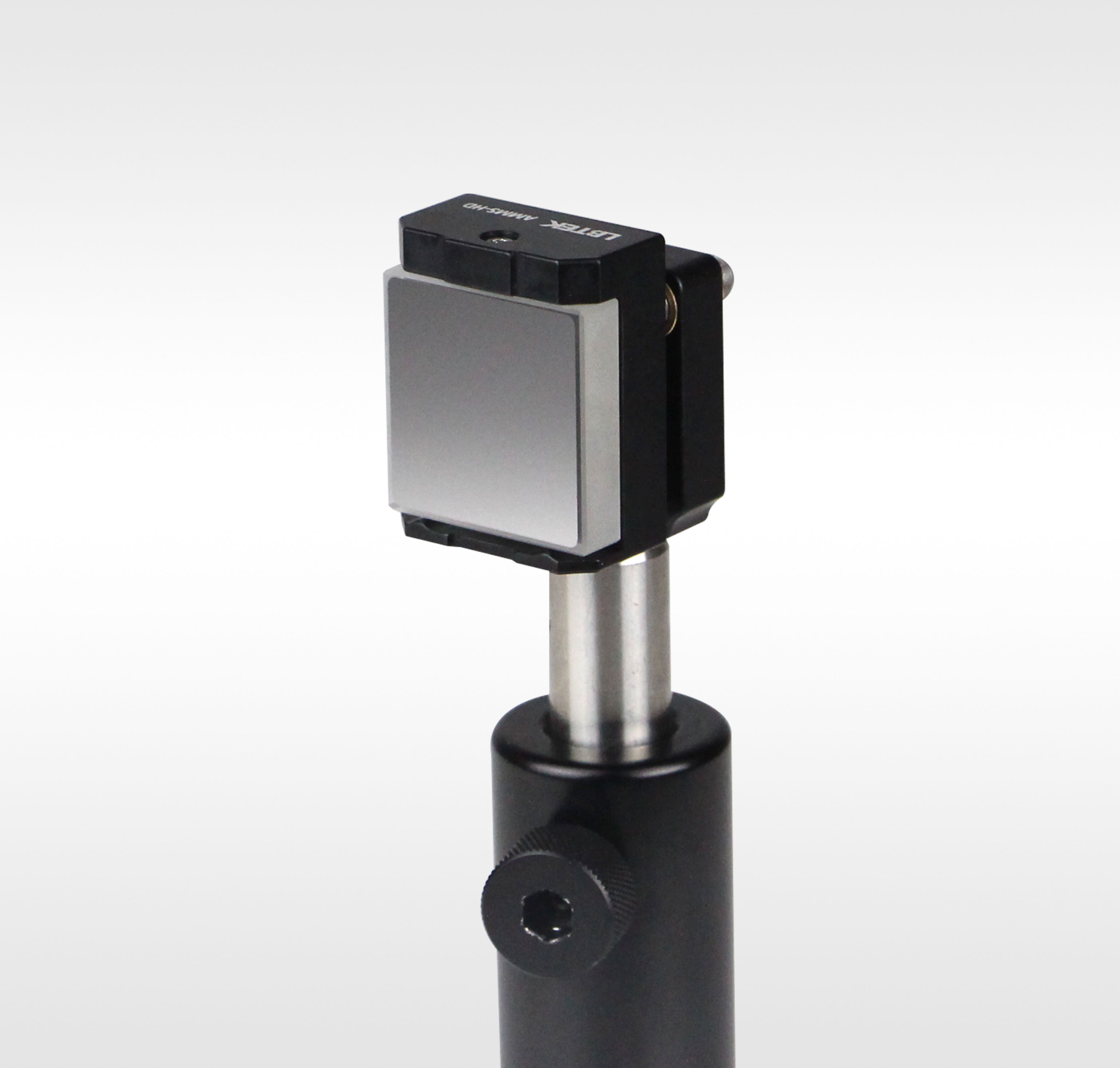

Крепление прямоугольных оптических компонентов LBTEK специально разработано для установки прямоугольных оптических компонентов высотой 1 дюйм в компактном пространстве. Прямоугольную оптику можно установить в слот и закрепить винтами с резиновыми наконечниками. Нижняя и боковые стороны регулировочного крепления оснащены монтажными отверстиями с резьбой М4, которые можно подключать и поддерживать с помощью оптических штекеров из нержавеющей стали диаметром 12,7 мм или других разъемов.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	AMMS-HD			103 USD	90 дней

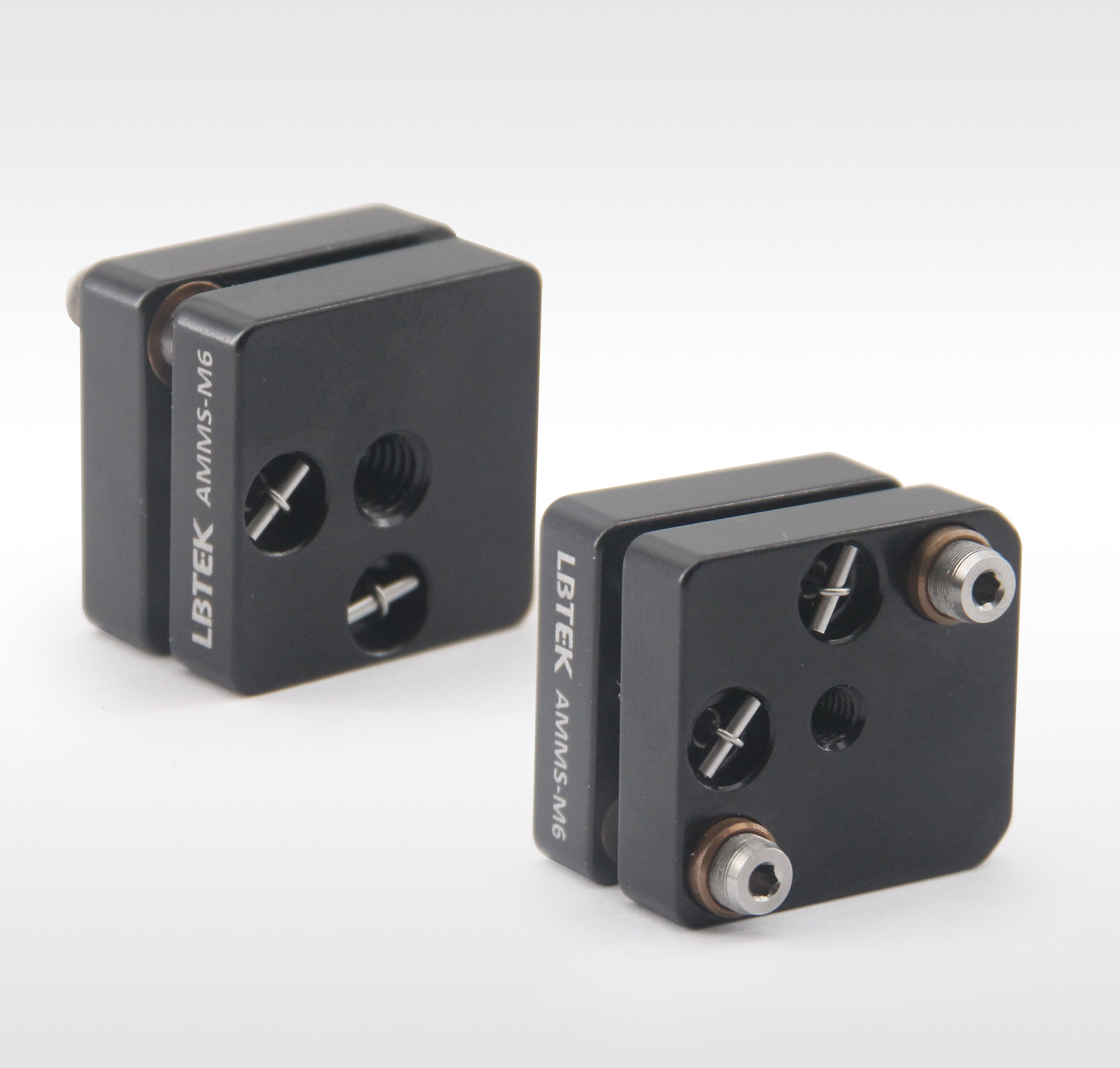

Небольшое крепление для оптической регулировки

Диапазон углов: ±4°
Габаритные размеры: 25×27,5×21 мм.
Регулятор без ручки уменьшает использование пространства
Два отверстия под винты М4 на задней панели для вертикального и горизонтального монтажа стоек.
На передней панели имеются отверстия для винтов M6, которые можно присоединить к оправам с фиксированными объективами серии FMH для установки 1-дюймовых оптических компонентов.

Маленькое оптическое крепление LBTEK специально разработано для использования в компактных помещениях и может использоваться с продуктами серии FMH для установки 1-дюймовых оптических компонентов. Нижняя и боковые стороны регулировочного крепления оснащены монтажными отверстиями с резьбой М4, которые можно подключать и поддерживать с помощью оптических штекеров из нержавеющей стали диаметром 12,7 мм или других разъемов.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	AMMS-M6			80 USD	90 дней

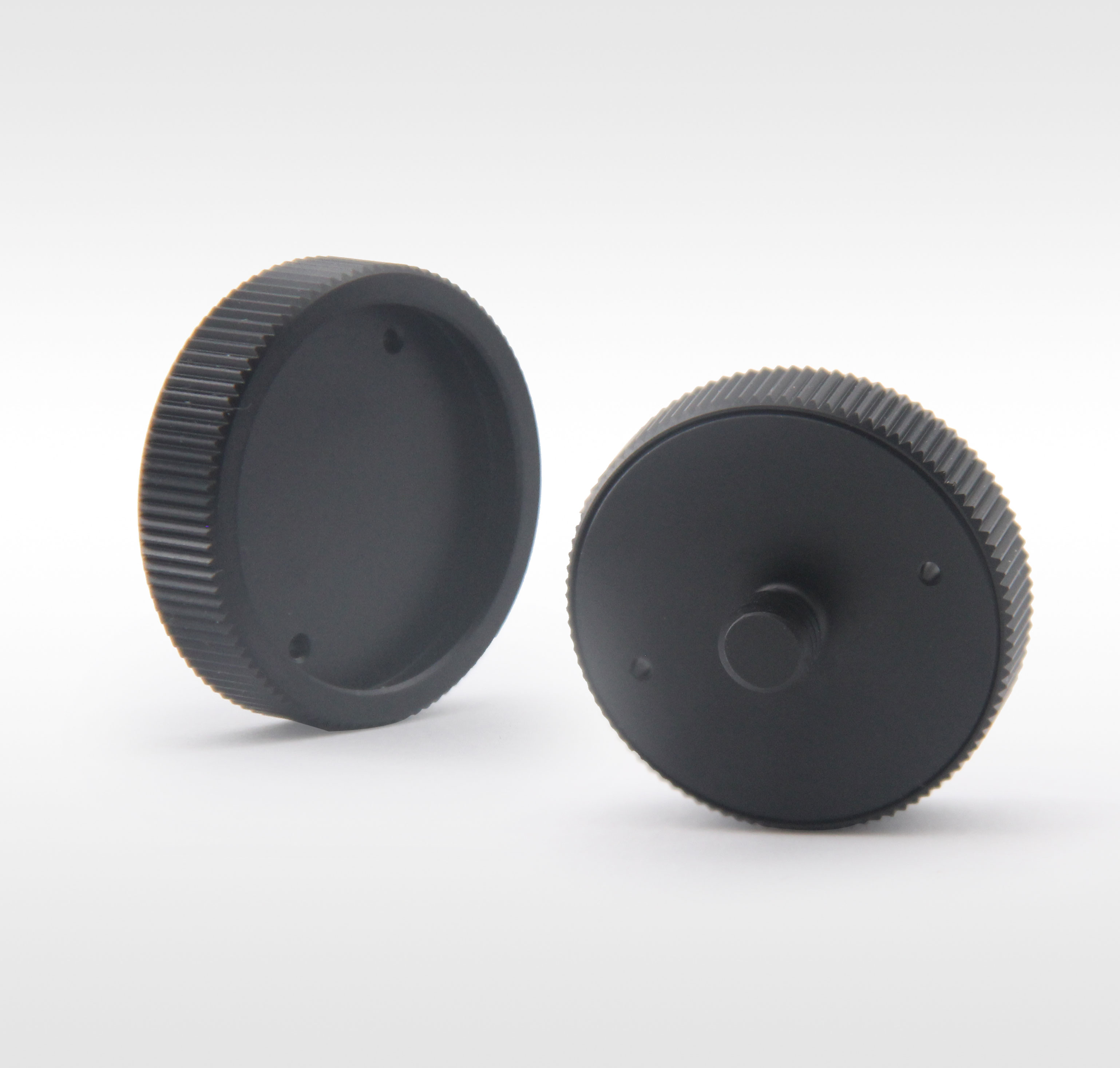

Фиксированная рамка отражателя

Метод установки оптического компонента: тип резьбового сальника.
Монтажный оптический диаметр: 25,4 мм
Доступны две толщины

Для использования фиксированное крепление рефлектора FMH25/FMH25T можно установить на переднюю панель компактного регулировочного крепления AMMS-A6. Держатель крышки имеет внешние шпильки М6, которые можно ввинчивать в переднюю панель крепления AMMS-A6, а сальник с накаткой используется для фиксации оптического компонента в держателе. FMH25 может работать с зеркалами толщиной от 2,5 мм (0,10 дюйма) до 6,1 мм (0,24 дюйма), а FMH25T — с зеркалами толщиной от 6,0 мм (0,23 дюйма) до 10,0 мм (0,39 дюйма).
