Полудюймовое безкрайнее оптическое кинематическое крепление

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

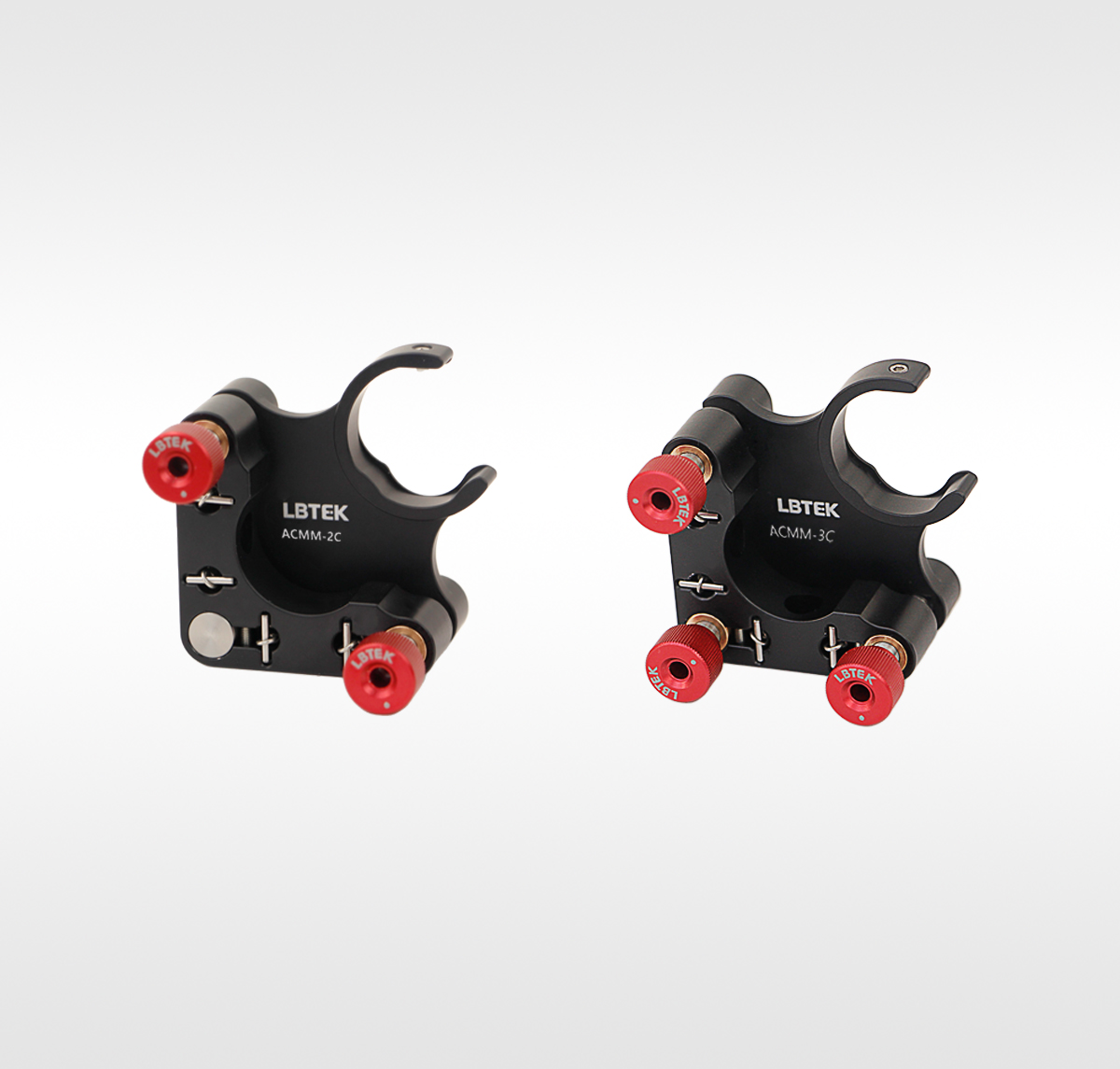

Безкрайнее оптическое кинематическое крепление.

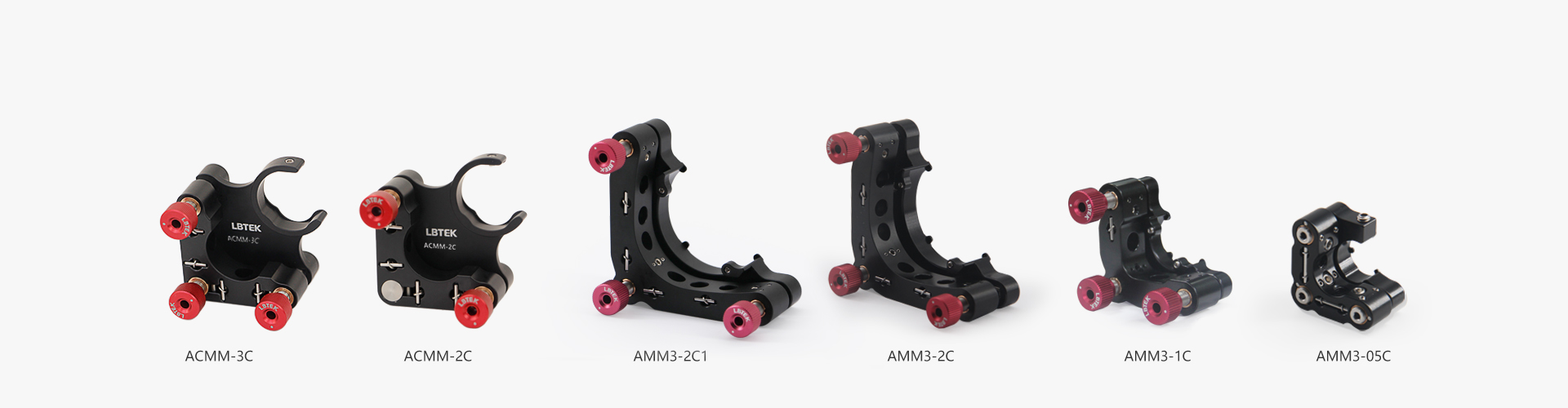

Для установки оптики диаметром 12,7 мм, 25,4 мм и 50,8 мм.
Конструкция без краев на 180° позволяет лучу ближнего действия проходить через открытый внешний радиус оптического элемента, не блокируясь передней пластиной крепления.
Можно установить как на левую, так и на правую руку.

Безкрамовое крепление оптической регулировки LBTEK предназначено для установки оптических компонентов диаметром 12,7 мм, 25,4 мм и 50,8 мм. Его можно устанавливать как левой, так и правой рукой. Оптические компоненты фиксируются винтами на резиновых головках крепления оптической регулировки. Оптическое регулировочное крепление имеет удобную конструкцию без краев: когда луч отражается с близкого расстояния, он не блокируется передней панелью регулировочного крепления. Кинематическое крепление обеспечивает диапазон регулировки угла ± 4°. По сравнению со стандартным двухосным оптическим кинематическим креплением LBTEK толщина задней пластины увеличена и стабильность выше. Серия АММ3 имеет три пары резьб с точной регулировкой, среди которых резьбовая втулка имеет стопорную конструкцию. Стопорный винт позволяет зафиксировать пару резьб шестигранным ключом на 2,0 мм. При покупке серии оптических кинематических креплений LBTEK Edgeless в комплект поставки входят 2 винта с цилиндрической головкой M4 и 1 шестигранный ключ на 1,5 мм и 2,0 мм.

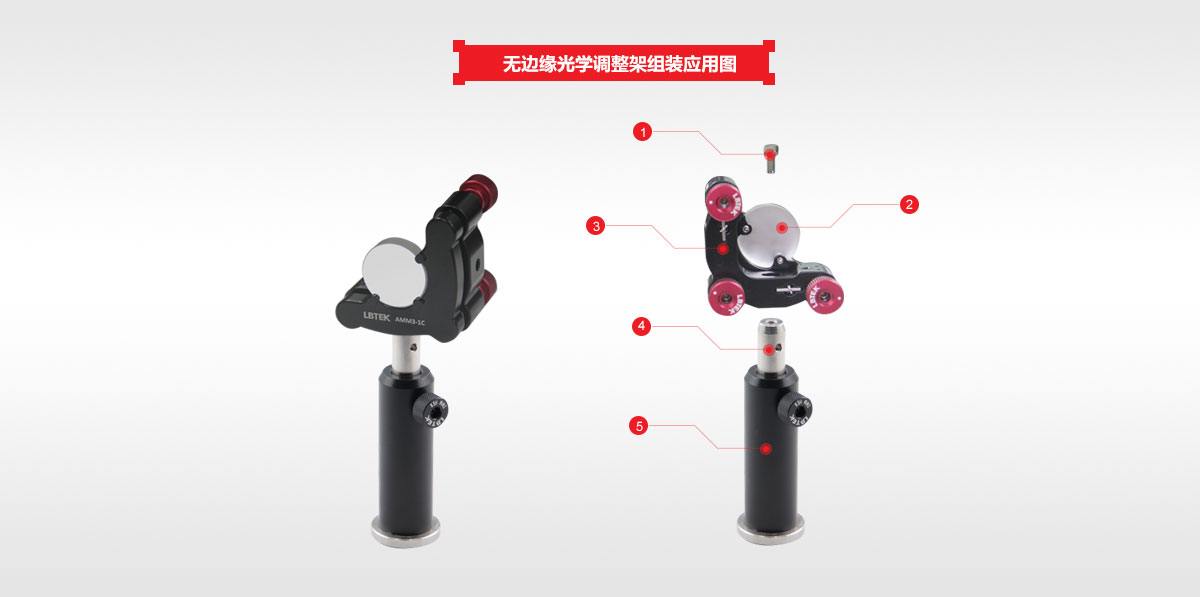

Безкраевые оптические кинематические крепления LBTEK обычно используются для крепления зеркал диаметром 25,4 мм.	① Винт с шестигранной головкой M4*10 × 1	② Оптический элемент Ø 25,4 мм ×1	③ Оптическое регулировочное крепление без края AMM 3-1 C × 1
	④ Оптическая стойка из нержавеющей стали Ø12,7 мм OP-75 ×1	⑤Опорный кронштейн PH-75B × 12,7 мм.

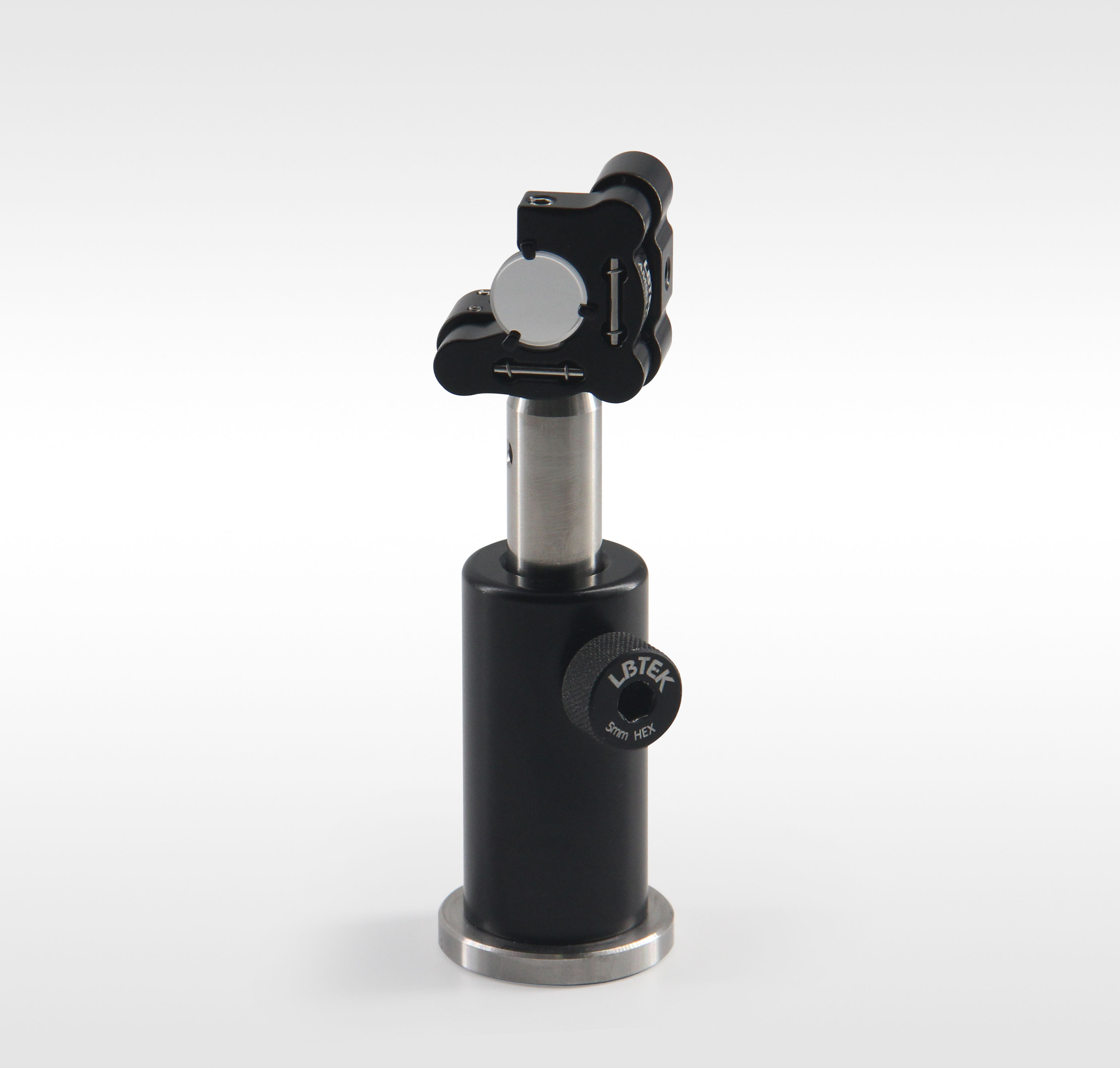

Полудюймовое безкрайнее оптическое кинематическое крепление

Для установки оптики диаметром до 12,7 мм.
Возможность установки оптических компонентов толщиной не менее 3,0 мм.
Левосторонняя и правосторонняя установка

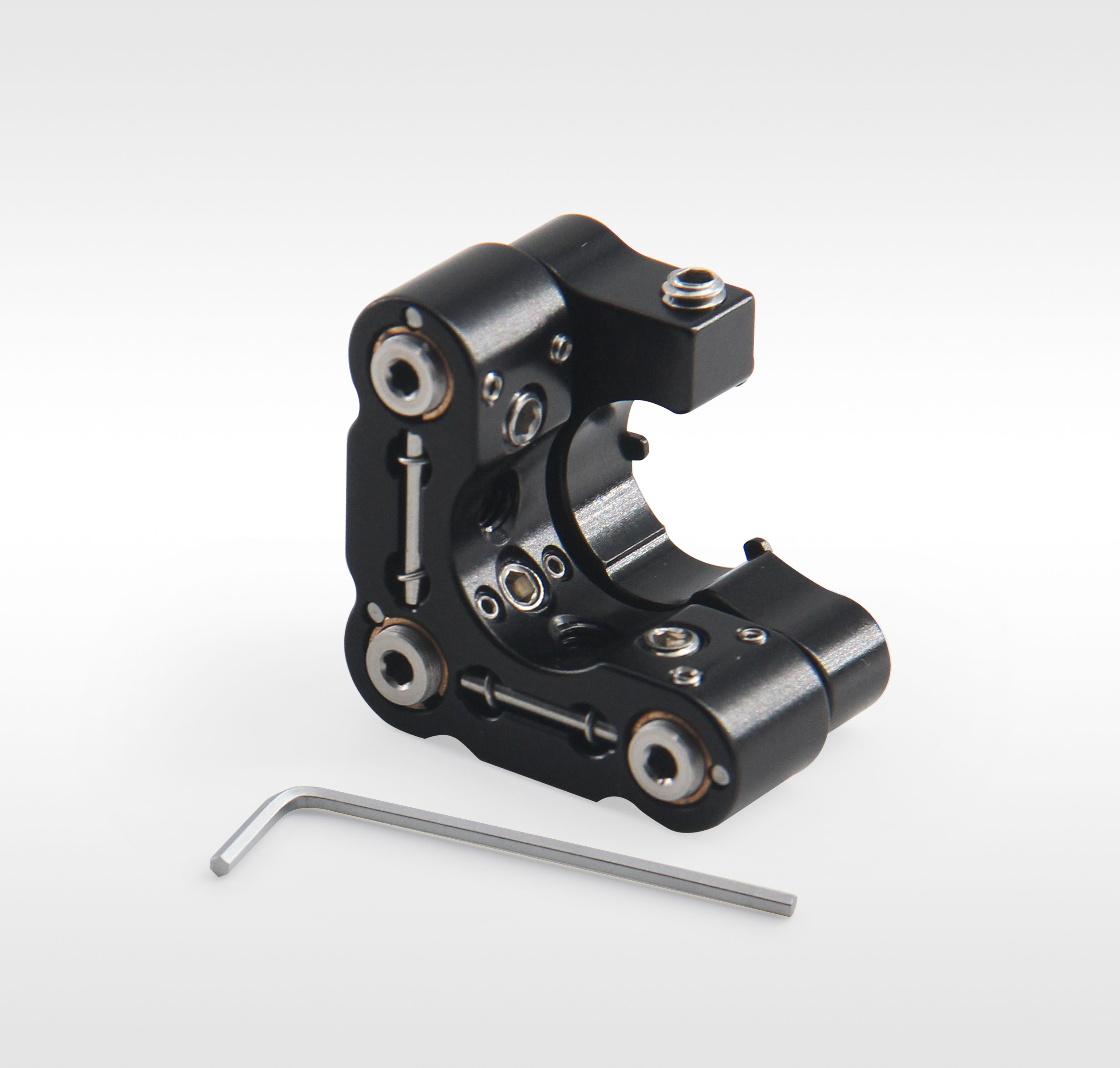

Безкрамовое оптическое кинематическое крепление LBTEK, вариант с боковой затяжкой, предназначено для установки оптических компонентов диаметром 12,7 мм. Оптические компоненты помещаются в гладкие стенные отверстия на передней панели крепления со стороны задней панели, а затем затягиваются с боковыми винтами с резиновой головкой. С каждой стороны или снизу крепления имеется по одному резьбовому отверстию M4. При покупке безкрайнего оптического крепления LBTEK серии 05 дюймов в комплект поставки входит шестигранный ключ на 2,0 мм.140,00

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	AMM3-05C			140 USD	90 дней

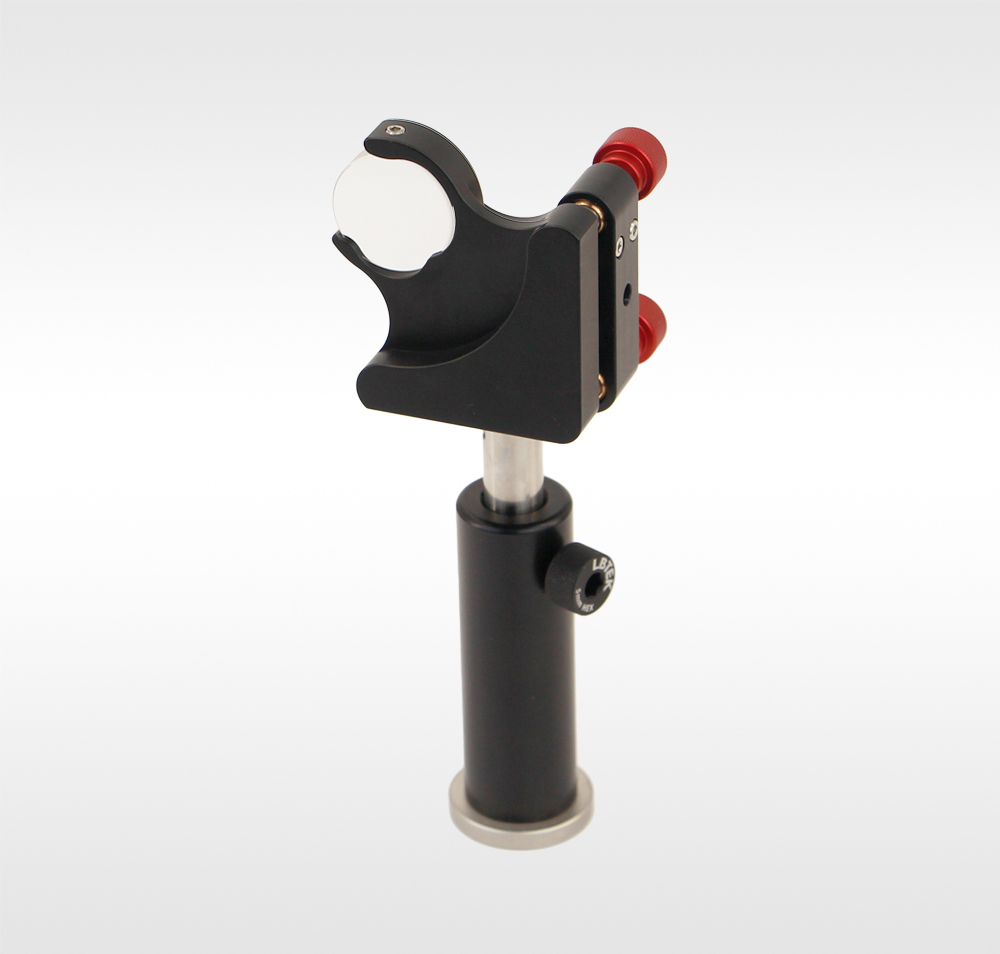

Безкрайнее оптическое кинематическое крепление

Для установки оптики Ø25,4 мм или Ø50,8 мм.
AMM3-1C позволяет устанавливать оптические компоненты толщиной от 2,5 до 6,5 мм.
AMM3-2C позволяет устанавливать оптические компоненты толщиной от 8,0 до 12,2 мм.
AMM3-2C1 позволяет устанавливать оптические компоненты толщиной от 9,0 до 13,0 мм.
Левосторонняя и правосторонняя установка

LBTEK Edgeless Optical Kinematic Mount используется для крепления оптических компонентов диаметром 25,4 мм и 50,8 мм. Оптические компоненты крепятся двумя пластиковыми винтами с головкой на задней стороне Edgeless Optical Kinematic Mount. Сбоку или снизу безободкового оптического крепления имеется потайное монтажное отверстие M4. При покупке безободкового оптического крепления LBTEK серии 1 и 2 дюйма в комплект поставки входят два винта с шестигранной головкой с цилиндрической головкой M4 и один 1,5 мм и 2,0. Шестигранный ключ мм.
