Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

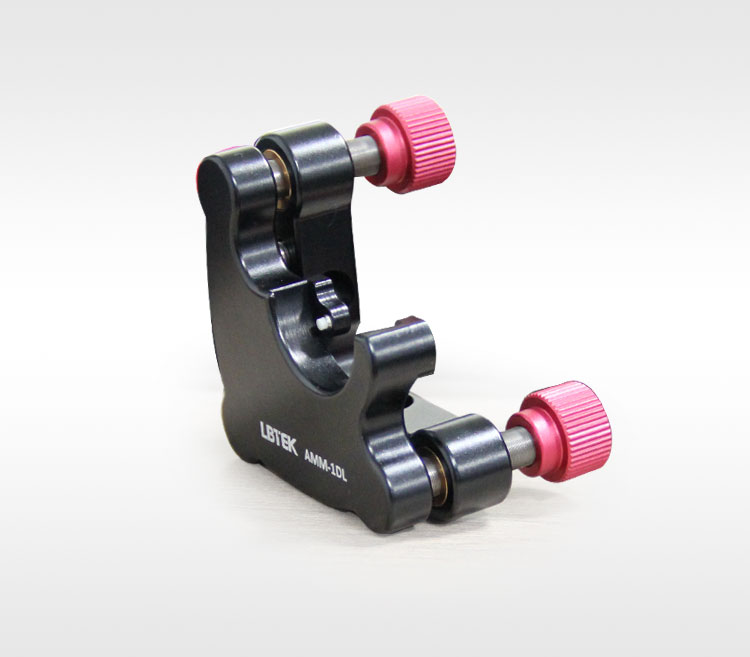

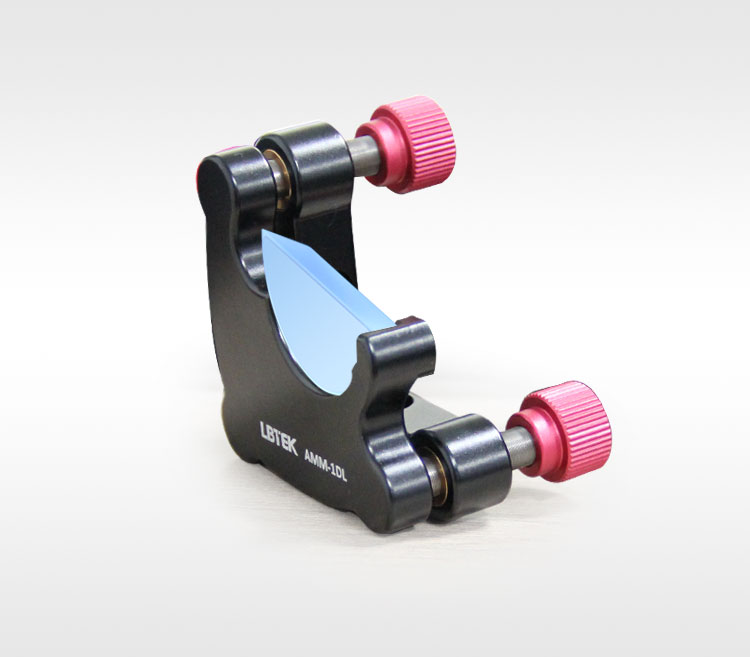

D-образное оптическое кинематическое крепление

• Для установки D-образной оптики диаметром 25,4 мм/12,7 мм.
• Максимально увеличивает открытую апертуру, чтобы избежать блокировки других лучей в приложениях с расщеплением луча.
• Может быть установлен горизонтально или вертикально
• Может быть установлен в левосторонней или правосторонней системе.

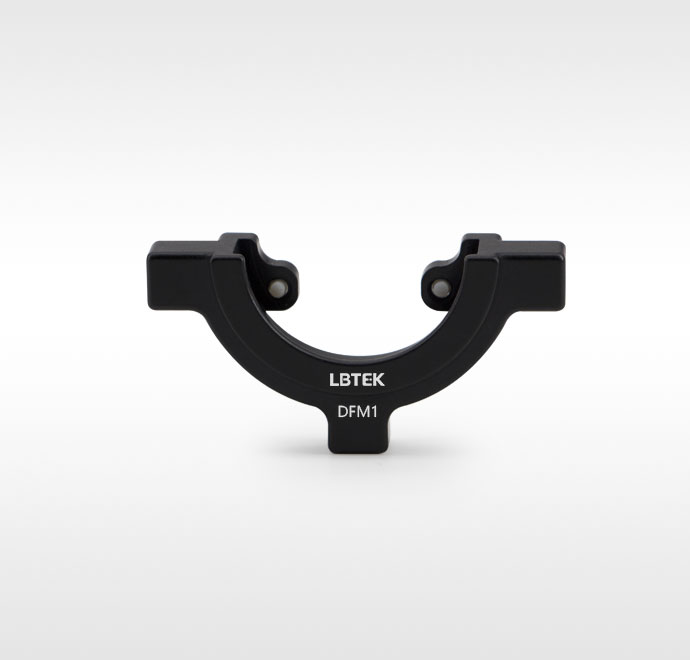

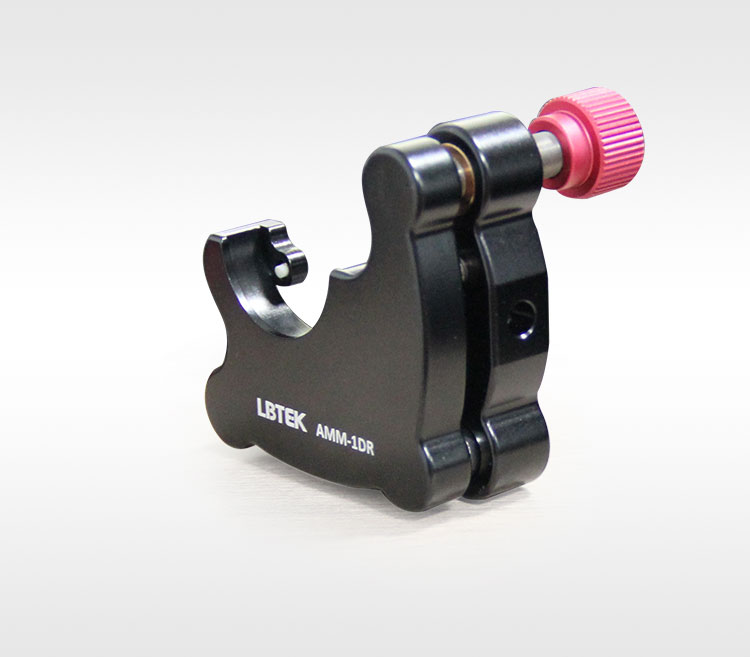

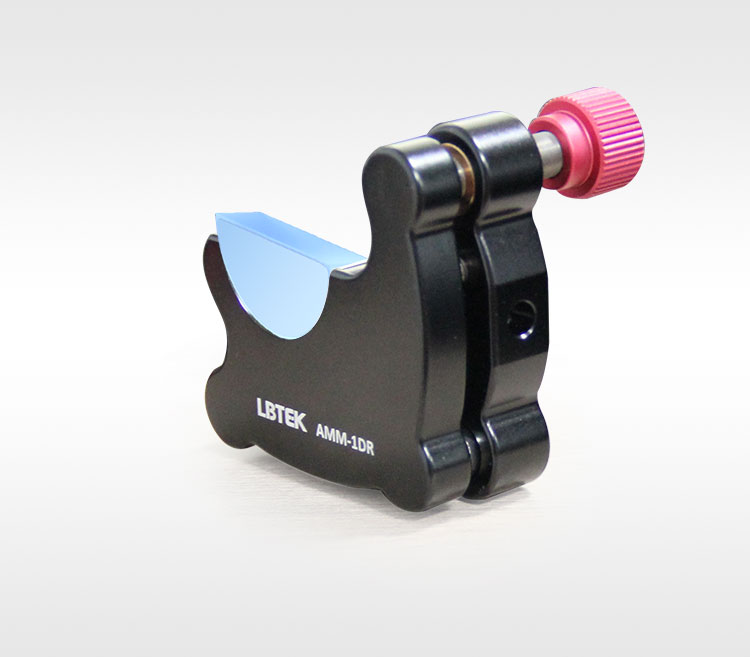

Оптическое регулировочное крепление LBTEK D-образной формы используется для установки оптических компонентов D-образной формы. Имеет три способа установки: левый, правый и фиксированный. Оптические компоненты фиксируются двумя винтами с резиновой головкой на задней части D-образной головки. Оптическое регулировочное крепление в форме формы. Компактная конструкция D-образного оптического кинематического крепления LBTEK максимизирует светосилу и позволяет избежать блокировки других лучей в приложениях с расщеплением луча. Оптическое крепление D-образной формы регулирует угол с помощью 2 или 3 пар резьбы точной регулировки, что обеспечивает диапазон регулировки угла ±4°; серия AMM3 имеет 3 пары резьб точной регулировки, а резьбовая втулка имеет фиксирующую конструкцию. Стопорный винт позволяет зафиксировать резьбовую пару шестигранным ключом на 2,0 мм. В то же время сбоку или снизу D-образного крепления оптической регулировки имеется монтажное отверстие с потайной резьбой M4. При покупке D-образного оптического кинематического крепления LBTEK серии 1 дюйм в комплект поставки входят два винта с цилиндрической головкой M4 и шестигранный ключ на 1,5 мм, а серия 05 дюймов поставляется с шестигранным ключом на 1,5 мм и шестигранным ключом на 2,0 мм.
