• Применимые диаметры оптических элементов доступны в трех спецификациях: 12,7 мм, 25,4 мм и 50,8 мм.
• Установите винты для крепления оптики
• Может использоваться в сочетании со стандартными рамками отражателя О-типа.

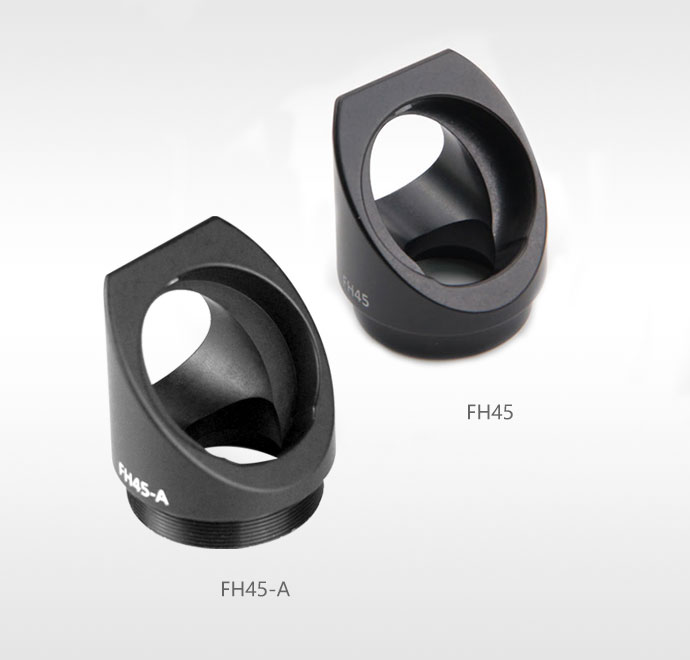

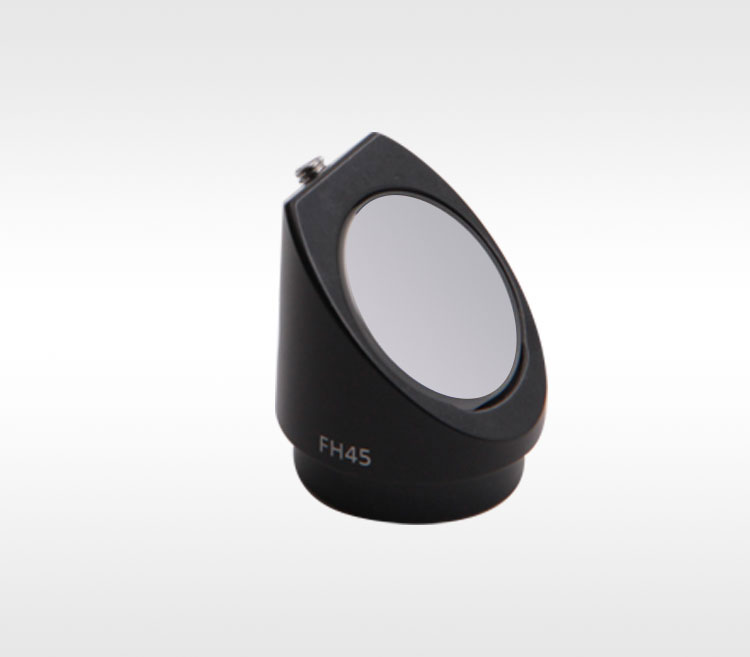

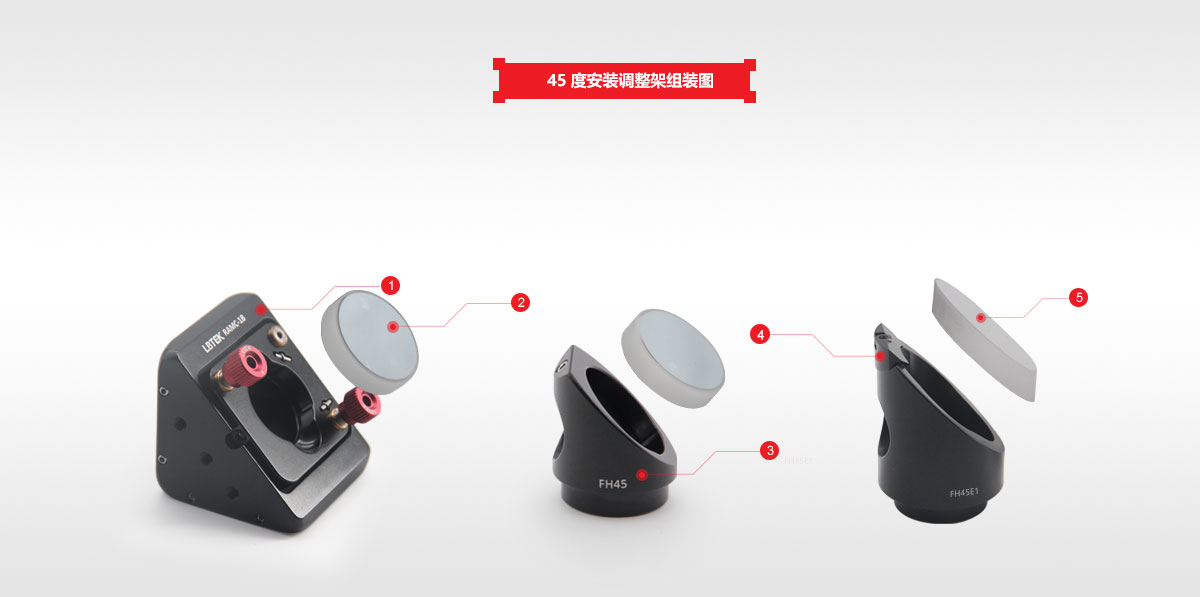

Монтажный регулировочный кронштейн под углом 45 градусов, поставляемый LBTEK, позволяет добиться отклонения оптического пути на 90°. Фиксированный монтажный кронштейн под углом 45° позволяет устанавливать оптические компоненты трех применимых размеров диаметром 12,7 мм, 25,4 мм и 50,8 мм и фиксируется верхними винтами. Неподвижная рама зеркала совместима со стандартными рамами зеркал с уплотнительным кольцом и может быть интегрирована в коаксиальные системы диаметром 30 мм.

• Подходит для установки оптики диаметром 25,4 мм толщиной не менее 3 мм.
• Регулировка угла наклона и отклонения ±2,5°
• Может скользить в коаксиальных системах

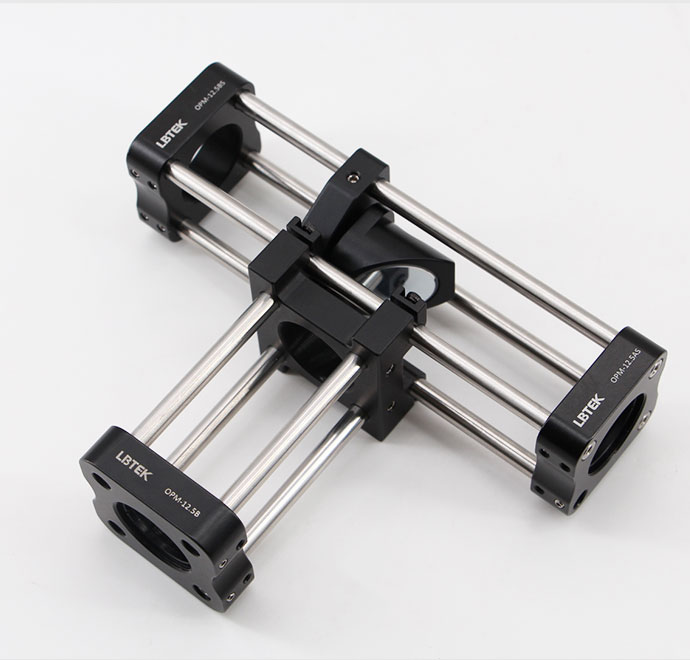

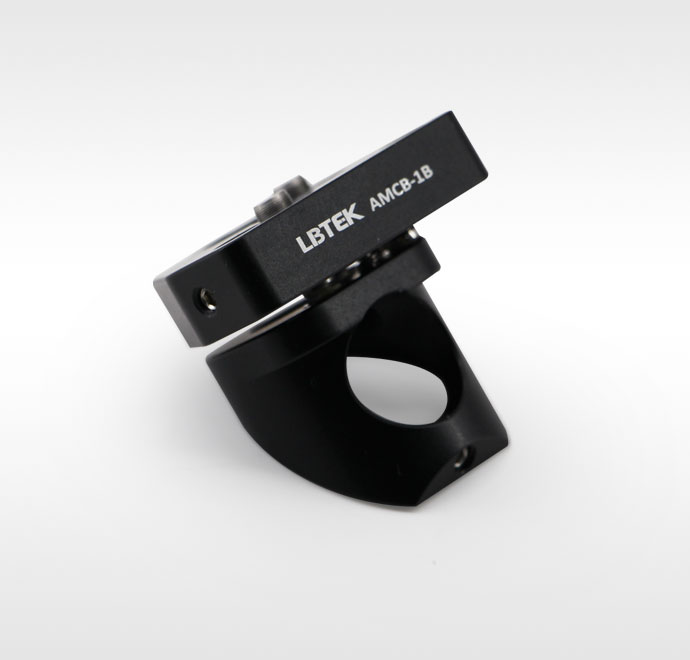

В коаксиальных системах диаметром 30 мм используется прямоугольное регулировочное крепление коаксиальной системы LBTEK AMCB-1B. Оно может скользить в коаксиальной системе и обеспечивает регулировку по тангажу и рысканию ±2,5° с точностью регулировки 0,95°/оборот. Гладкое отверстие в стене для установки оптики диаметром 25,4 мм и толщиной не менее 3 мм.
Примечание. При установке в коаксиальную систему для регулировки будьте осторожны, чтобы не перетянуть регулятор. Отклонение угла наклона должно быть в пределах ± 2,5°. Если оно будет превышено, регулировочная рама будет мешать коаксиальной системе и влиять на работу изделия. точность регулировки.

• Подходит для установки эллиптических оптических элементов с длинной осью 35,9 мм и короткой осью 25,4 мм.
• Обеспечивает регулировку угла наклона и наклона ±4°, линейное смещение ±2,5 мм.
• Совместимость с коаксиальной системой диаметром 30 мм, входные/выходные резьбовые отверстия на торцевой поверхности и отверстия в гладкой стене являются дополнительными.

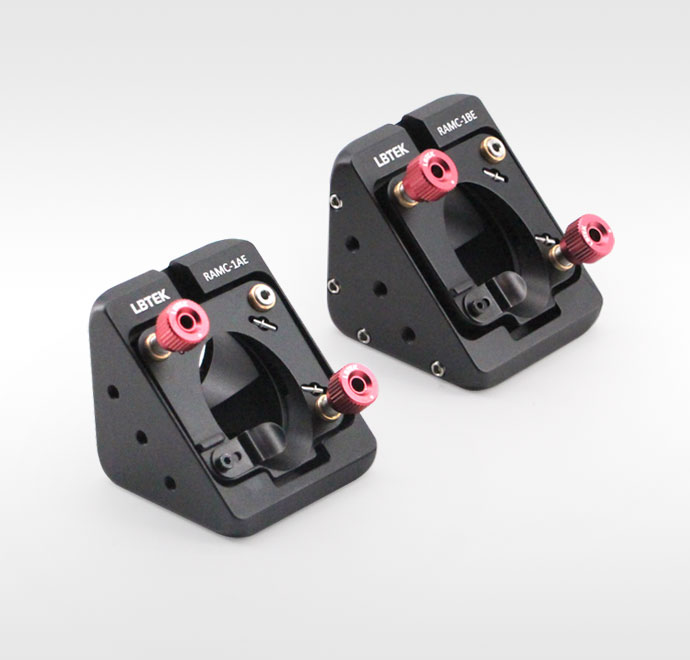

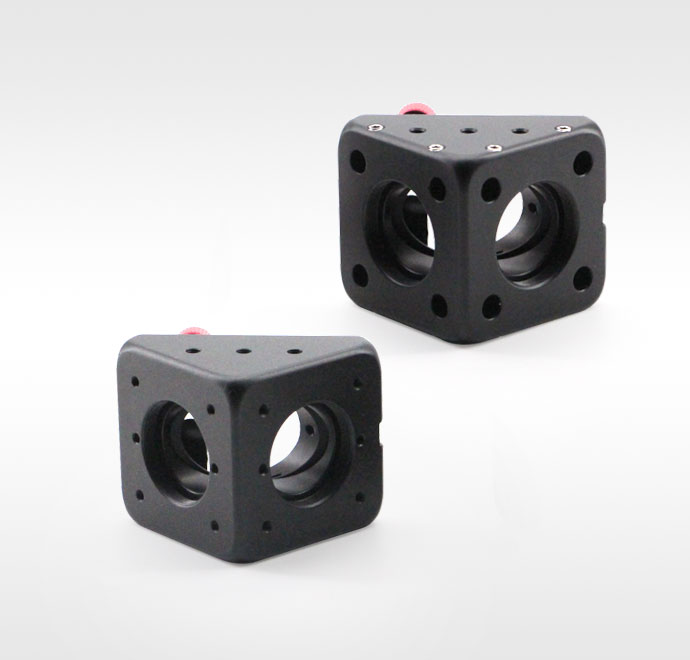

Прямоугольный держатель отражателя коаксиальной системы LBTEK подходит для установки эллиптических отражателей под углом 45°, совместим с коаксиальными системами диаметром 30 мм и подходит для построения компактных систем. Оправа имеет резьбовое отверстие SM1 на входном и выходном концах, совместимое с тубусами диаметром 25,4 мм. Фаска используется для установки длинноосной оптики диаметром 35,9 мм, короткой оси диаметром 25,4 мм и эллиптической оптики толщиной 6 мм. Компоненты зафиксируйте оптический элемент с помощью установочного винта и пружинной пластины (отрегулируйте глубину ввинчивания винта в соответствии с толщиной оптического элемента). Поставляется с тремя регуляторами для регулировки наклона и угла наклона ±4° и регулировки линейного смещения ±2,5 мм. Входная и выходная торцы перпендикулярны друг другу, а торцевая поверхность может быть подключена к коаксиальной стойке диаметром 6 мм. Предусмотрено два метода установки: установка в гладкое отверстие в стене и установка в резьбовое отверстие.

• Подходит для установки внеосевых параболических зеркал диаметром 25,4 мм.
• Регулировка наклона и наклона ±3,4°, линейное смещение ±2,5 мм.
• Входной торец и выходной торец перпендикулярны друг другу.

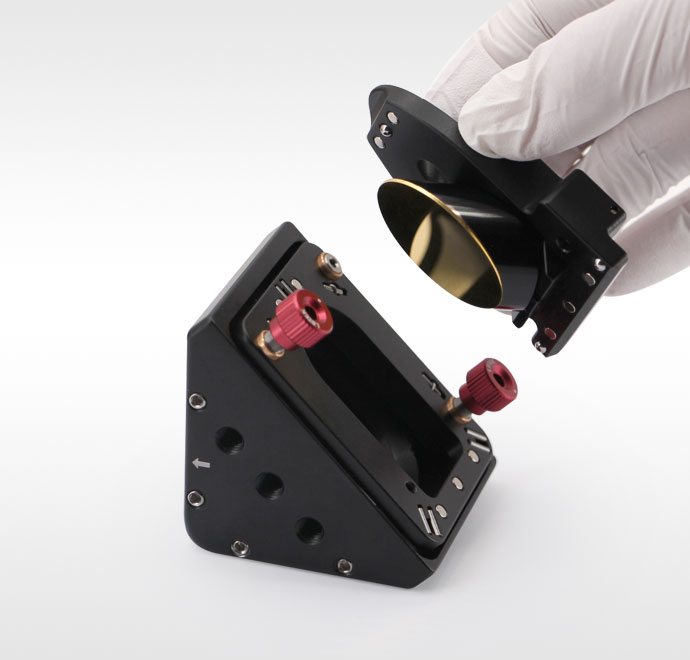

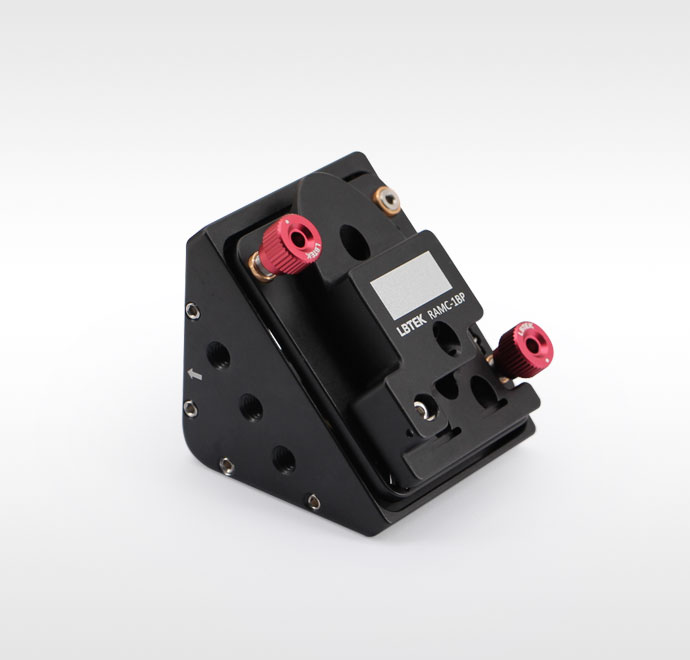

Рамка прямоугольного отражателя коаксиальной системы LBTEK RAMC-1BP может использоваться для установки внеосевых параболических отражателей, совместима с коаксиальными системами диаметром 30 мм и подходит для построения компактных систем. Оправа имеет резьбовое отверстие SM1 на входном и выходном концах и совместима с тубусами линз диаметром 25,4 мм. Внеосевой параболический отражатель устанавливается на быстросъемную монтажную пластину с помощью прилагаемой винтовой коробки и штифтов. Он использует стальные шарики и двухлинейную структуру позиционирования для быстрой разборки и обеспечения высокой повторяемости. После позиционирования он фиксируется с помощью M3 несъемные винты. Оснащен тремя регуляторами для регулировки угла наклона и отклонения ±3,4° и регулировки линейного смещения ±2,5 мм. Входящая торцевая поверхность и выходная торцевая поверхность перпендикулярны друг другу.

• Применимый диаметр оптического элемента: Ø25,4 мм.
• Максимальная толщина устанавливаемой оптики: 5 мм.
• Можно вращать и регулировать на 360°.

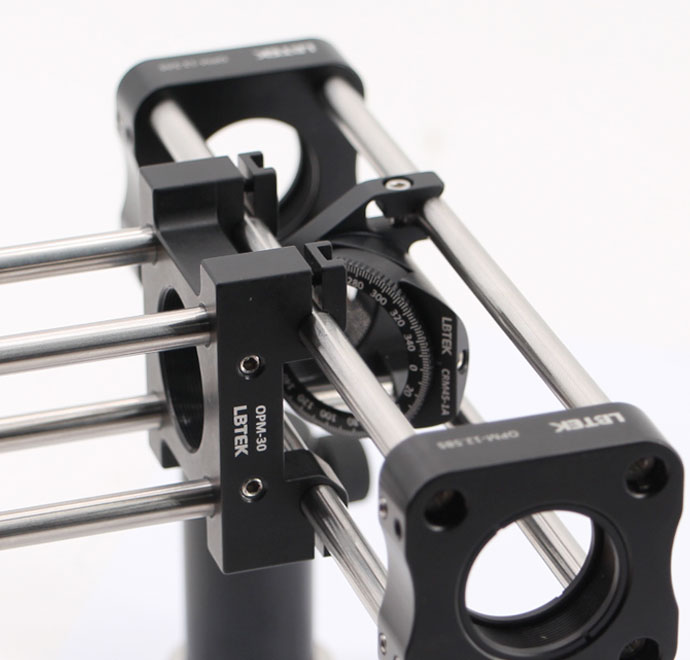

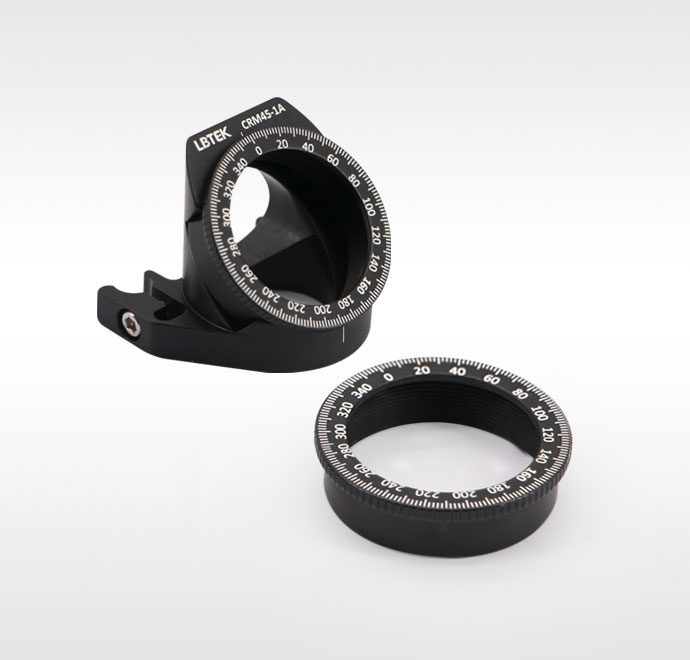

Крепление для регулировки угла поворота коаксиальной системы LBTEK CRM45-1A используется для коаксиальных систем диаметром 30 мм. Гибкий метод фиксации обеспечивает быстроразъемную установку. Кронштейн для скрытого монтажа CRM45-1AS фиксируется установочными винтами, быстро снимается и продается отдельно.
Примечание. Перед установкой регулировочной рамы в коаксиальную систему необходимо разобрать встроенный монтажный кронштейн. После фиксации регулировочной рамы на коаксиальной стойке встроенный монтажный кронштейн фиксируется на монтажном основании для фиксации.

• Подходит для установки оптики диаметром 50,8 мм и толщиной не менее 6 мм.
• Обеспечивает регулировку угла наклона и наклона ±4°, линейное смещение ±3 мм.
• Совместимость с коаксиальной системой диаметром 60 мм, входные/выходные резьбовые отверстия на торцевой поверхности и отверстия в гладкой стене являются дополнительными.

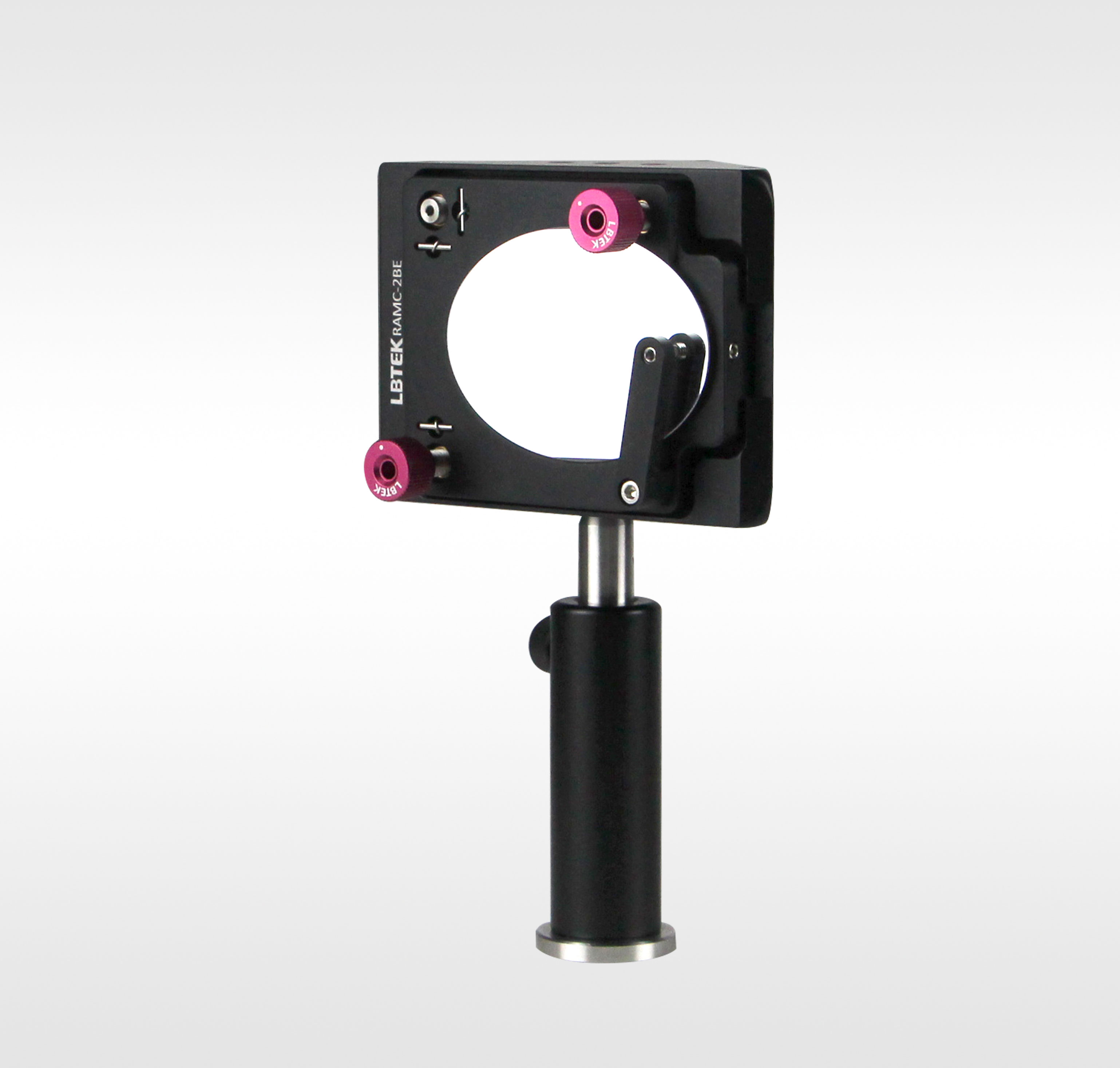

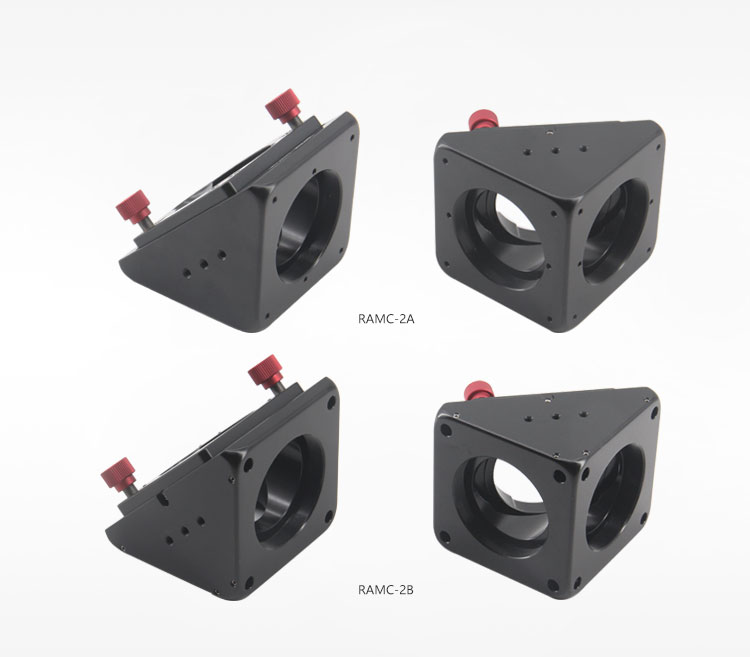

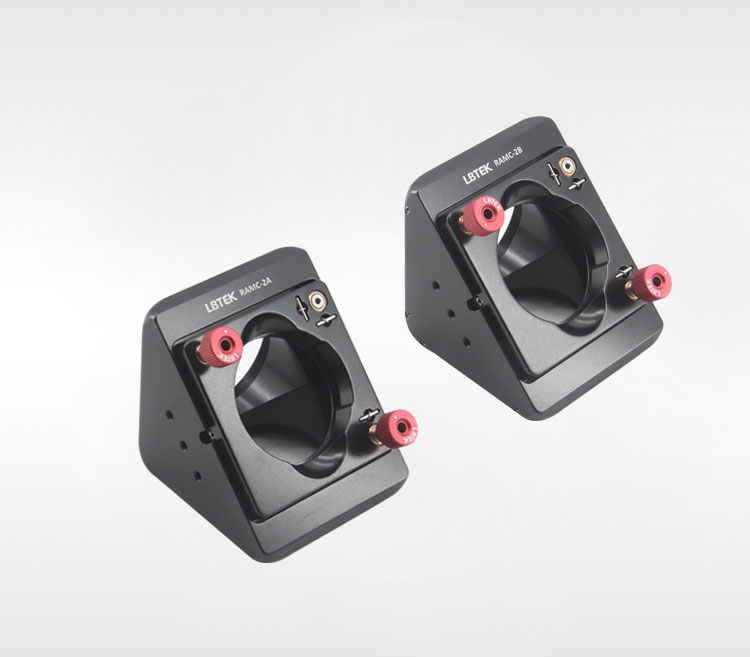

Прямоугольный держатель рефлектора коаксиальной системы LBTEK предназначен для установки рефлекторов под углом 45° относительно оптической оси, совместим с коаксиальными системами диаметром 60 мм и подходит для построения компактных систем. Оправа имеет резьбовое отверстие SM2 на входном и выходном концах, совместимое с тубусами линз SM2. Фаска используется для установки оптических компонентов диаметром 50,8 мм и толщиной не менее 6 мм и фиксируется установочными винтами. Поставляется с тремя регуляторами для регулировки угла наклона и наклона ±4° и линейного смещения ±3 мм. Входящая торцевая поверхность и выходная торцевая поверхность перпендикулярны друг другу. Два регулятора имеют ручки, а третий регулятор имеет шестигранное отверстие на конце. Все три регулятора можно регулировать с помощью шестигранного ключа на 2 мм. На верхней и нижней поверхностях имеются монтажные резьбовые отверстия М4 (3), подходящие для установки оптических стоек.

• Подходит для установки эллиптических оптических компонентов с длинной осью 71,8 мм и короткой осью 50,8 мм.
• Обеспечивает регулировку угла наклона и наклона ±3°, линейное смещение ±3 мм.
• Совместим с коаксиальной системой диаметром 60 мм, входное/выходное отверстие для освещения на торцевой стене.

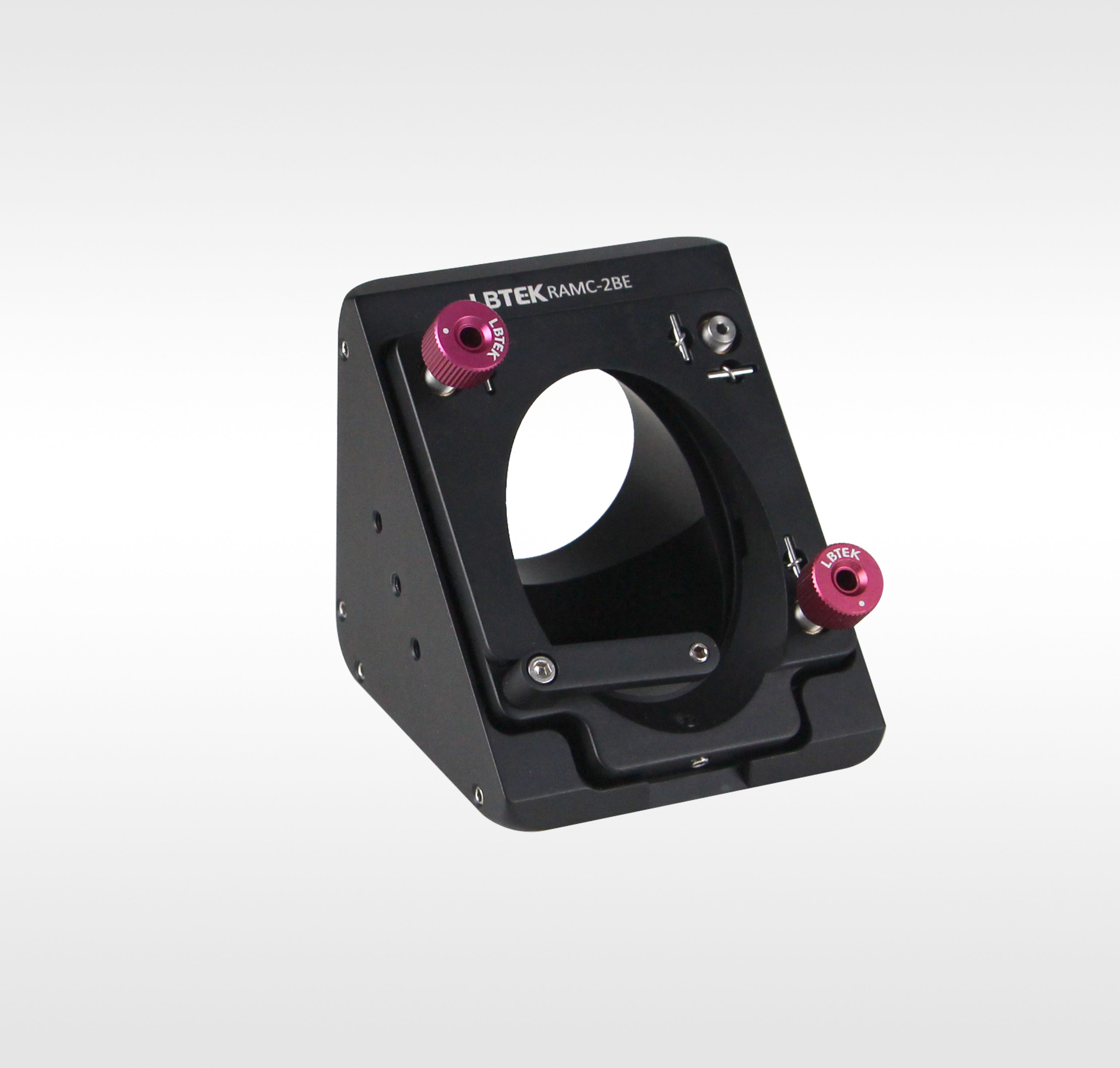

Прямоугольный держатель отражателя коаксиальной системы LBTEK подходит для установки эллиптических отражателей под углом 45°, совместим с коаксиальными системами диаметром 60 мм и подходит для построения компактных систем. Оправа имеет резьбовое отверстие SM2 на входном и выходном концах, совместимое с тубусами линз SM2. Фаска используется для установки эллиптических оптических элементов с длинной осью 71,8 мм и короткой осью 50,8 мм и толщиной 12 мм. Боковые установочные винты с резиновой головкой и винты с резиновой головкой на поворотном рычаге используются для фиксации оптического элемента (отрегулируйте глубину ввинчивания винта в соответствии с толщиной оптического элемента). Поставляется с тремя регуляторами, позволяющими регулировать наклон и угол наклона ±3°, а также регулировку линейного смещения ±3 мм. Входная и выходная торцы перпендикулярны друг другу, а торцевая поверхность имеет гладкое отверстие в стене, которое можно подключить к коаксиальной стойке диаметром 6 мм. Боковые резьбовые отверстия М6 и М4 можно установить на оптические стойки.

• Для эллиптической оптики с большой осью 35,9 мм и малой осью 25,4 мм.
• Заднее прозрачное отверстие: Ø16,7 мм.
• Нижнее прозрачное отверстие: Ø10,2 мм.

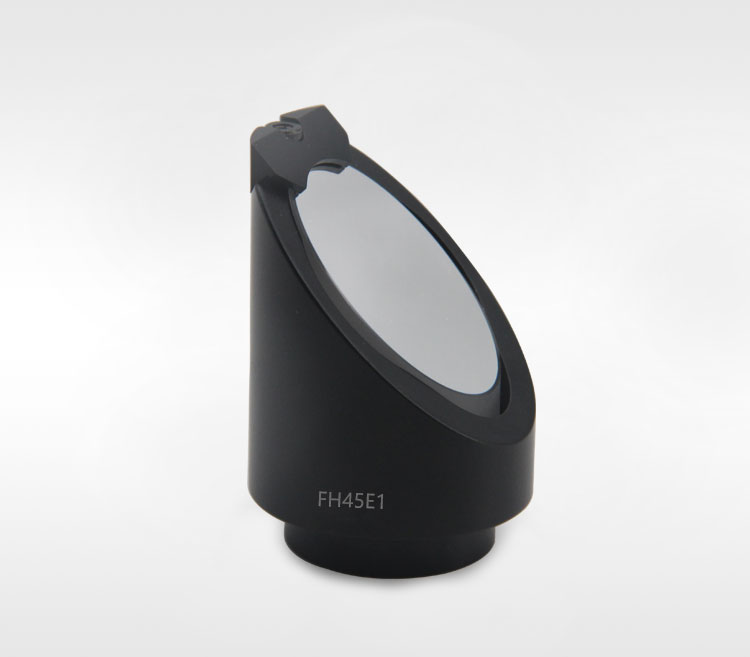

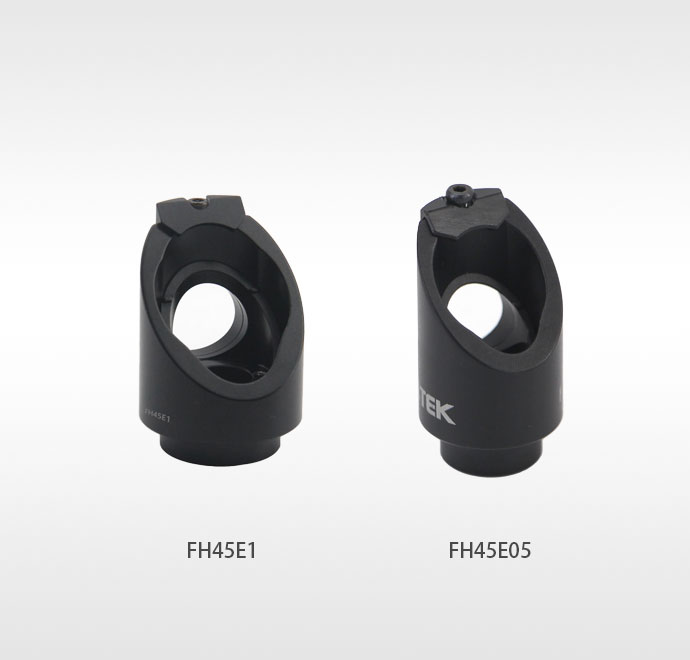

Фиксированное эллиптическое крепление под углом 45 градусов, поставляемое LBTEK, позволяет устанавливать эллиптические оптические компоненты с длинной осью 35,9 мм и короткой осью 25,4 мм. Эллиптическое крепление совместимо со стандартными О-образными креплениями для зеркал.

Примечание: Выберите эллиптический оптический элемент минимальной толщиной 5,5 мм и с помощью длинной стороны шестигранного ключа осторожно затяните винт с цилиндрической головкой M2,5×10 (момент затяжки не должен превышать 2 сН·м) в противном случае существует риск смятия края), продавите оптический элемент через сальник. При нажатии на оптический элемент аккуратно надавите на оптический элемент, не ослабляя его, и поместите оптический элемент одной стороной вниз, чтобы оптический элемент не упал.
