Оптическое вращающееся крепление, фиксированного типа со стопорным кольцом, подходит для оптических компонентов диаметром 12,7 мм

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

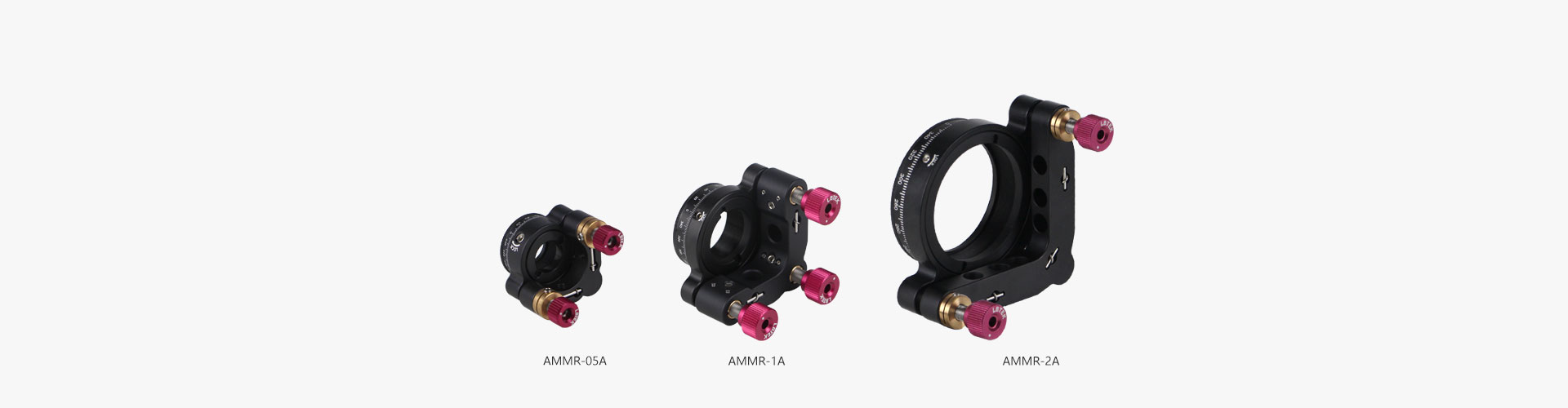

Оптическое вращающееся крепление.

Он имеет характеристики как крепления для оптической регулировки, так и крепления для ручной регулировки вращения.
Возможность непрерывного вращения на 360°, регулировка с точностью до 2° и индивидуальная блокировка.
Идеально подходит для крепления вращательно-асимметричной оптики.

Оптическое поворотное кинематическое крепление LBTEK имеет характеристики как оптического кинематического крепления, так и ручного поворотного кинематического крепления. Оно может обеспечивать наклон и отклонение ±3° или ±4°, а также обеспечивать непрерывное вращение на 360° с точностью шкалы 2°. Одновременная регулировка Положение детектора и вращение регулировочной рамки можно индивидуально зафиксировать с помощью стопорных винтов. Таким образом, прецизионное оптическое вращающееся крепление очень подходит для крепления асимметричных по вращению оптических компонентов, таких как поляризационные оптические компоненты или цилиндрические линзы. Нижняя часть поворотного оптического крепления оснащена отверстиями с резьбой M4 или отверстиями с потайной головкой M4, что позволяет осуществлять установку оптических компонентов как слева, так и справа.

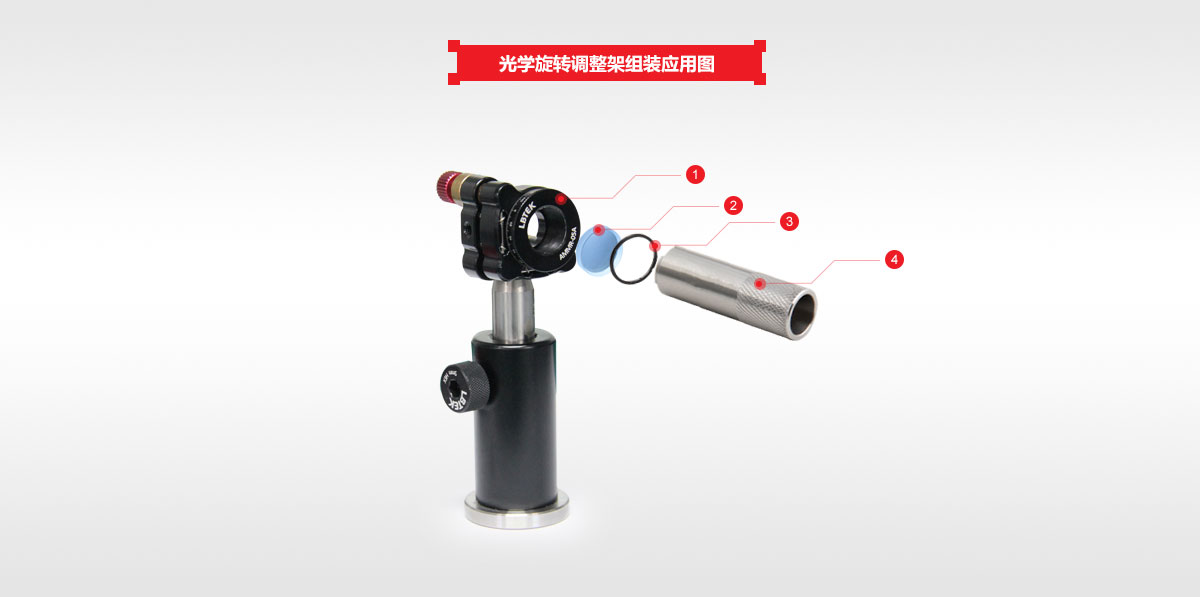

Схема применения узла крепления оптической регулировки LBTEK	① Оптическое крепление для регулировки вращения AMMR-05A ×1	② Оптический элемент Ø12,7 мм×1
	③ Стопорное кольцо SM05 SM05R ×1	④ Ключ для пружинных колец SM05 OWR-05A ×1

Оптическое вращающееся крепление, фиксированного типа со стопорным кольцом, подходит для оптических компонентов диаметром 12,7 мм

Применимый диаметр оптического элемента: Ø12,7 мм.
Максимальная толщина устанавливаемой оптики: 7,2 мм.
2 запираемых регулятора
Диапазон регулировки угла наклона/рысканья ±4°, 0,72° за оборот.
Непрерывное вращение на 360°, точность шкалы 2°.
Регулятор и поворотное крепление индивидуально фиксируются стопорными винтами.
В комплекте 1 стопорное кольцо SM05R.

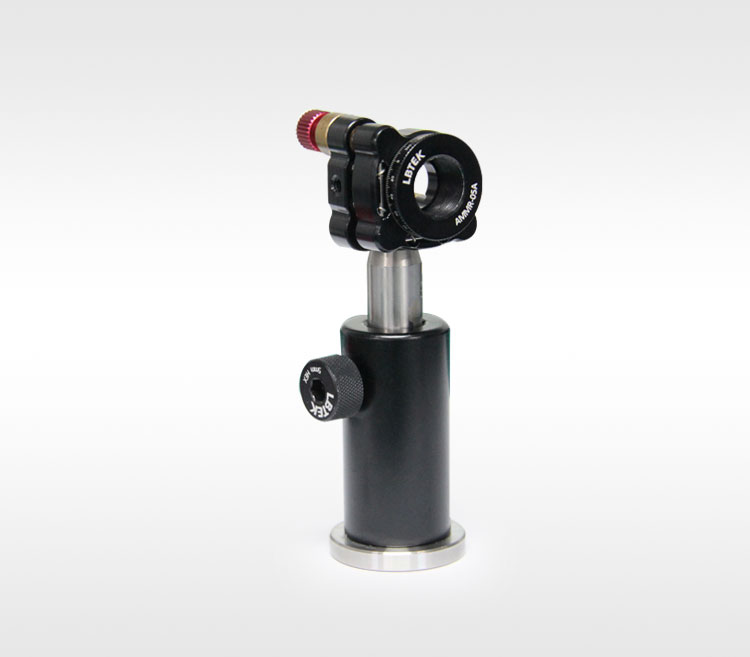

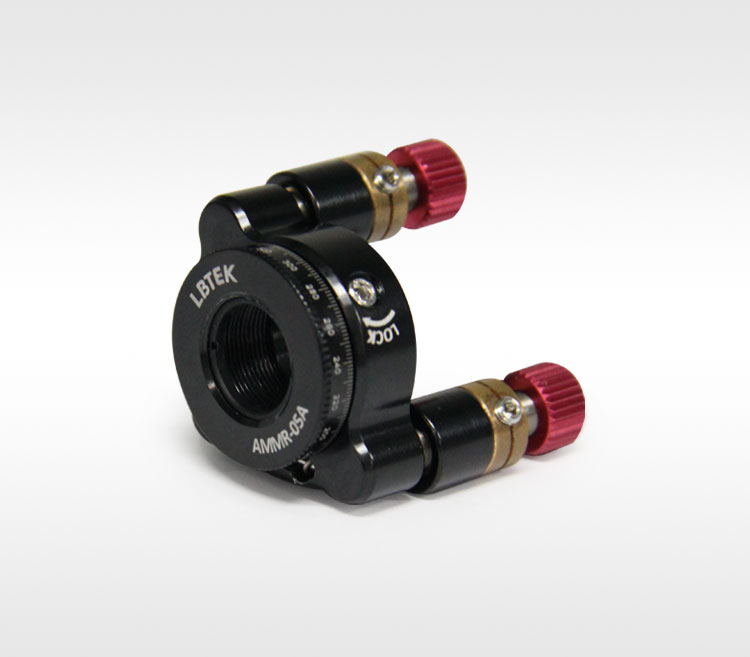

В центре прецизионного оптического вращающегося крепления LBTEK имеется резьбовое отверстие SM05, которое можно использовать для установки оптических компонентов диаметром Ø12,7 мм и максимальной толщиной 7,2 мм через прилагаемое стопорное кольцо SM05R. Кроме того, тубус объектива SM05 можно ввинтить в кинематическое крепление для фиксации более толстой оптики. Регулировочная рама оснащена двумя парами прецизионных регулировочных резьб M5X025-25KL. Резьбовая втулка пары резьб оснащена стопорным винтом M3. Стопорный винт можно зафиксировать шестигранным ключом на 1,5 мм. Вращение регулировочной опоры можно зафиксировать стопорным винтом М4, который можно затянуть шестигранным ключом на 2,0 мм.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	AMMR-05A			250 USD	90 дней

Оптическое вращающееся крепление, фиксированного типа со стопорным кольцом, подходит для оптических компонентов диаметром 25,4 мм

Применимый диаметр оптического элемента: Ø25,4 мм.
Максимальная толщина устанавливаемой оптики: 9,4 мм.
3 блокируемых регулятора для поддержки смещения по оси Z.
Диапазон регулировки угла наклона/рысканья ±4°, 0,4° за оборот
Непрерывное вращение на 360°, точность шкалы 2°.
Регулятор и поворотное крепление индивидуально фиксируются стопорными винтами.
В комплекте 1 стопорное кольцо SM1R.

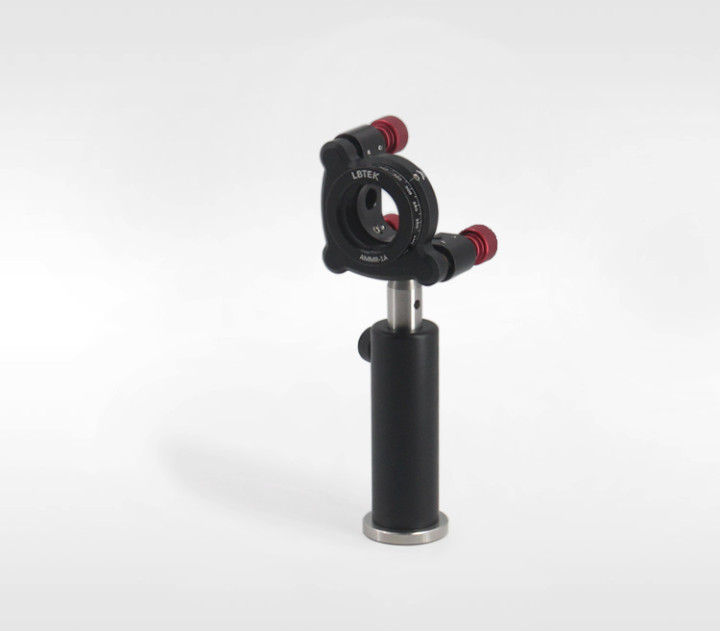

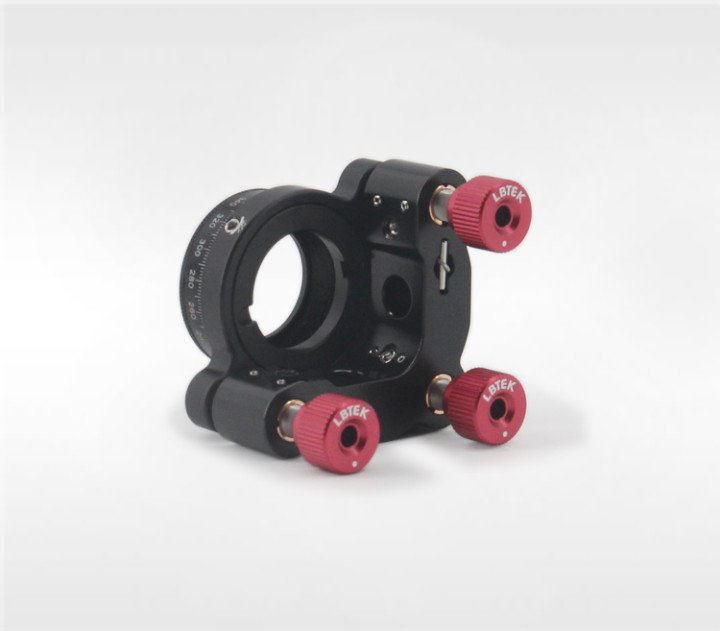

Оптическое вращающееся крепление LBTEK обычно используется в приложениях, требующих контроля углового положения и вращения оптических компонентов. Оно имеет резьбовое отверстие SM1 в центре и может использоваться для установки оптических компонентов диаметром Ø25,4 мм и максимальной толщиной 9,4 мм через прилагаемое стопорное кольцо SM1R. Кроме того, тубус объектива SM1 можно ввинтить в кинематическое крепление для крепления более толстой оптики. Регулировочная рама оснащена тремя парами прецизионных регулировочных резьб М6. На боковой стенке установки пары резьб имеются стопорные винты М4. Стопорные винты можно зафиксировать шестигранным ключом на 2,0 мм. Вращение крепления на 360° также можно зафиксировать индивидуально с помощью стопорного винта M4, который можно затянуть шестигранным ключом на 2,0 мм. Купите оптическое вращающееся крепление LBTEK и получите в подарок шестигранный ключ на 2,0 мм.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	AMMR-1A			254 USD	90 дней

Оптическое вращающееся крепление, фиксированного типа со стопорным кольцом, подходит для оптических компонентов диаметром Ø50,8 мм

Применимый диаметр оптического элемента: Ø50,8 мм.
Максимальная толщина устанавливаемой оптики: 12 мм.
2 запираемых регулятора
Диапазон регулировки угла наклона/рысканья ±3°, 0,23° за оборот
Непрерывное вращение на 360°, точность шкалы 2°.
Регулятор и поворотное крепление индивидуально фиксируются стопорными винтами.
В комплекте 1 стопорное кольцо SM2R.

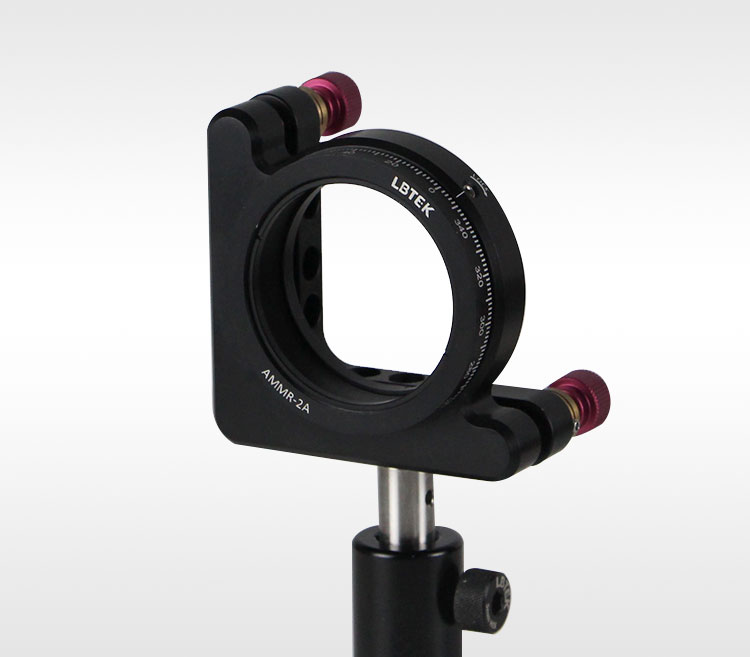

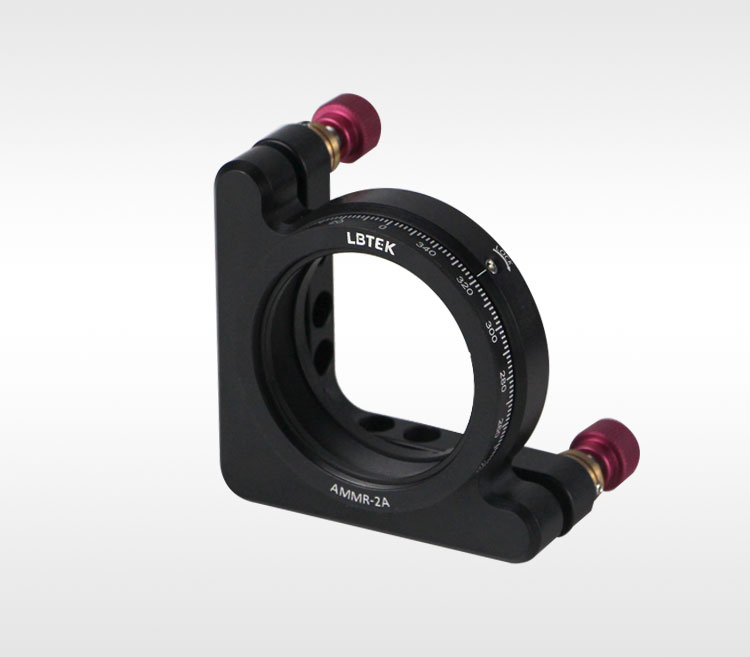

Оптическое вращающееся крепление LBTEK обычно используется в приложениях, требующих контроля углового положения и вращения оптических компонентов. Оно имеет резьбовое отверстие SM2 в центре и может использоваться для установки оптических компонентов диаметром Ø50,8 мм и максимальной толщиной 12 мм через прилагаемое стопорное кольцо SM2R. Кроме того, тубусы линз SM2 можно ввинчивать в кинематические крепления для крепления более толстой оптики. Регулировочная рама оснащена двумя парами прецизионных регулировочных резьб М6. Резьбовая втулка пары резьб оснащена стопорным винтом М3. Стопорный винт можно зафиксировать шестигранным ключом на 1,5 мм. Вращение регулировочной опоры можно зафиксировать стопорным винтом М4, который можно затянуть шестигранным ключом на 2,0 мм. Шесть потайных отверстий M4 на задней панели используются для подключения оптических стоек, что позволяет устанавливать их как слева, так и справа. Купите оптическое вращающееся крепление LBTEK и получите в подарок шестигранный ключ на 2,0 мм.
