Индексируемое крепление для установки оптических компонентов

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

Индексирующее крепление.

Основание имеет 16 индексов положения с шагом 22,5°
Конструкция с шариком и V-образной канавкой обеспечивает повторяемость лучше 10 мкрад
Поверхность деталей анодирована и зачернена

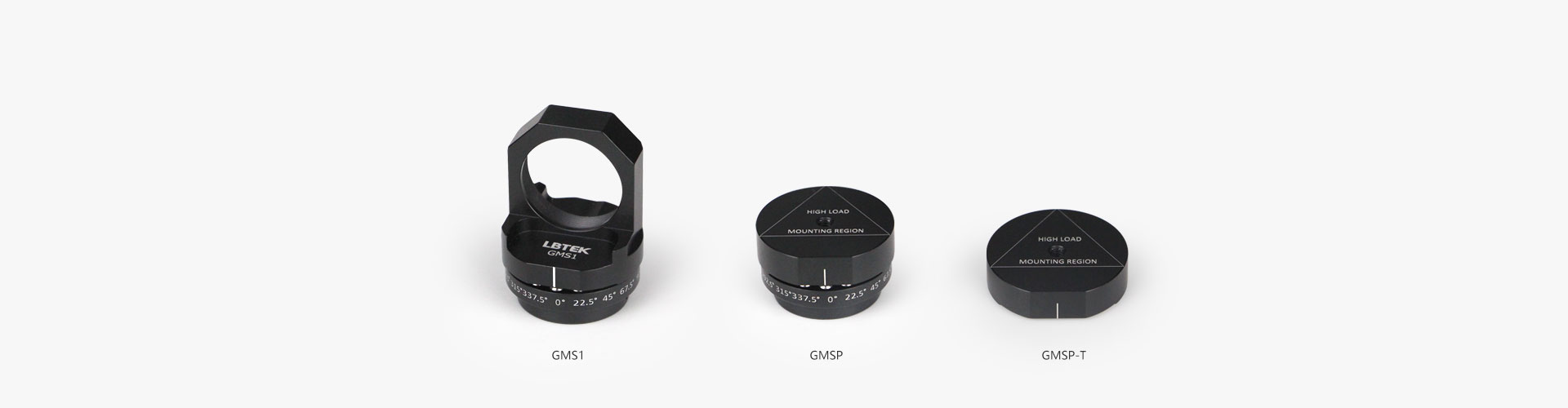

Индексирующие крепления LBTEK могут перенаправлять общий лазерный луч на несколько устройств или преобразовывать оптические сигналы от нескольких испытательных приборов. Индексное крепление GMS1 позволяет монтировать оптические компоненты диаметром 25,4 мм и толщиной менее 6 мм. В верхней части основания GMSP имеется резьбовое отверстие М4, которое подходит для установки в различных целях. Оба монтажных основания имеют три отверстия с резьбой М4 внизу, что позволяет использовать различные варианты монтажа и легко устанавливается в любом из 16 положений. Сквозное отверстие на одной стороне основания можно использовать для соединения основания со стойкой с помощью шариковой отвертки диаметром 2 мм. Базы GMS1 и GMSP совместимы.

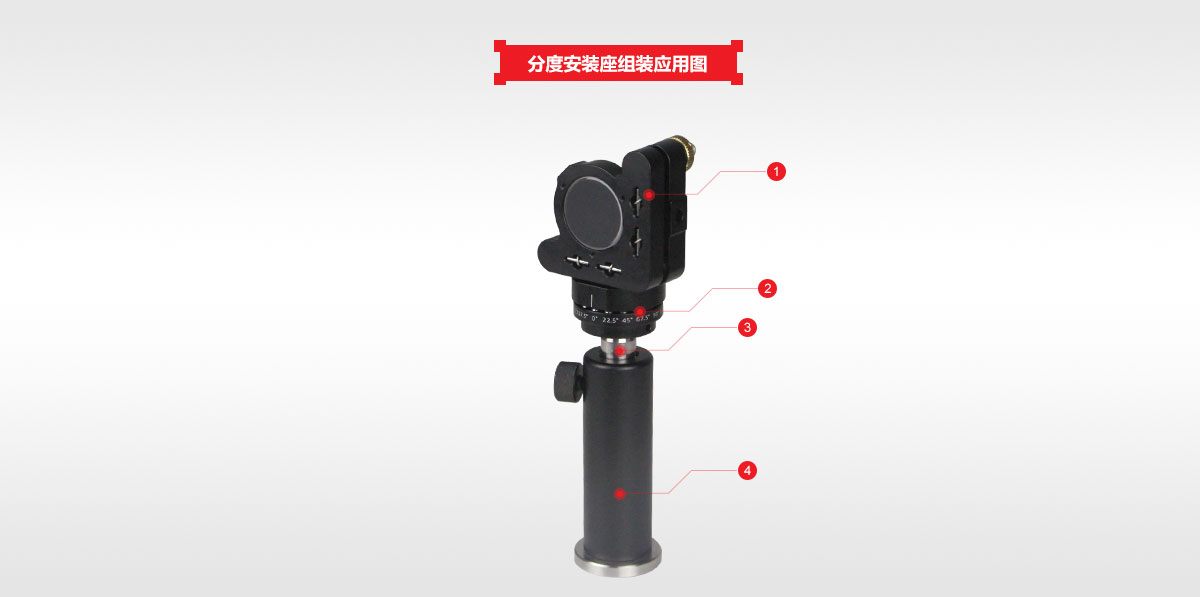

Схема применения узла индексируемого крепления LBTEK	①Стандартное крепление оптической регулировки O-типа AMM3-30B ×1	② Индексируемая монтажная база GMSP ×1
Схема применения узла индексируемого крепления LBTEK	③ Оптическая стойка из нержавеющей стали Ø12,7 мм OP-75 ×1	④Тип основания : кронштейн для стойки Ø12,7 мм PH-75B ×1

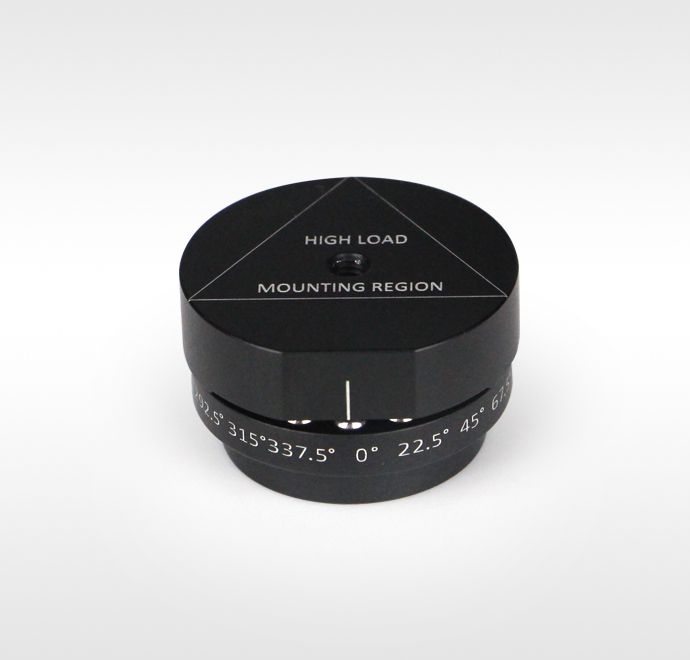

Индексируемое крепление для установки оптических компонентов

16 позиций индексации, шаг 22,5°
Простота в эксплуатации, оптические компоненты можно заменять неоднократно.
Верхняя пластина имеет отверстие для винта M4 для установки компонентов.
Опорная пластина имеет три монтажных отверстия с резьбой M4 для расширения оптических штекеров.

Индексное крепление LBTEK для установки оптических компонентов имеет 16 индексируемых позиций, каждое из которых увеличивается на 22,5°. Это крепление идеально подходит для перенаправления лазера на несколько целей на оптическом столе и для точного переключения общих лазерных систем. Состоит из двух частей: верхней и нижней пластин. Неодимовые ферромагнетики объединяют верхнюю и нижнюю пластины. Верхняя пластина имеет резьбовые отверстия М4 для установки оптических компонентов. Нижняя пластина отмечена шкалами углового положения для быстрого выравнивания с высокая точность и повторяемость. Три монтажных отверстия с резьбой M4 в опорной пластине крепят крепление к стойке. Чуть ниже шкалы 90° на опорной пластине имеется небольшое сквозное отверстие, которое можно отрегулировать с помощью шариковой отвертки диаметром 2 мм для облегчения крепления к стойке. Обеспечьте достаточный крутящий момент при затягивании стержня.

Модель	Тип	Стоимость	Доставка
GMSP	монтажная база	178 USD	90 дней

GMSP-T	крыша	76 USD	90 дней

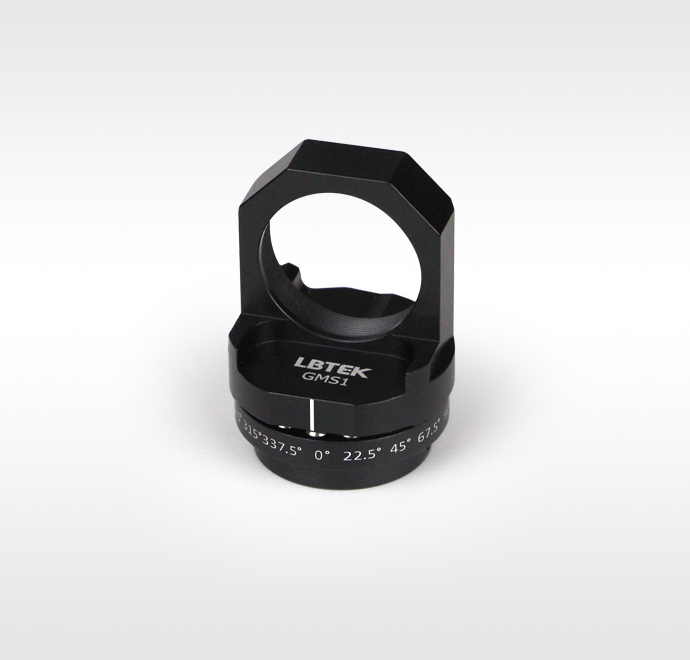

Индексное крепление для оптики Ø25,4 мм

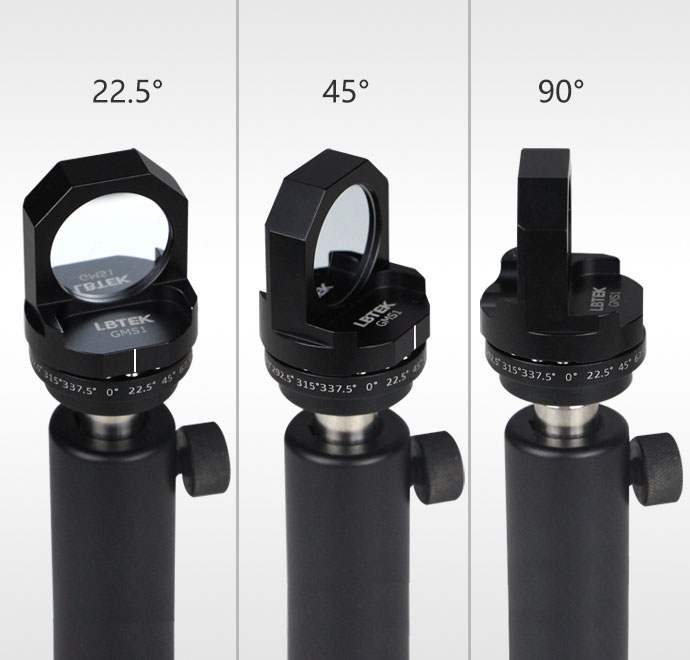

16 позиций индексации, шаг 22,5°
Три монтажных отверстия с резьбой М4
Монтажная оптика Ø25,4 мм
Простота в эксплуатации и хорошая повторяемость

Индексировочное крепление LBTEK использует стопорное кольцо для фиксации оптических компонентов диаметром 25,4 мм и максимальной толщиной 6 мм. Оно имеет 16 положений индексации, каждое из которых увеличивается на 22,5°. Это крепление подходит для перенаправления лазера на несколько целей на оптическом столе. Изделие состоит из двух частей: верхней пластины и нижней пластины. Неодимовые ферромагнетики объединяют верхнюю пластину и нижнюю пластину. Нижняя пластина отмечена шкалой углового положения для быстрого выравнивания и имеет высокую точность и повторяемость. При настройке на снаряжение, есть очевидное ощущение. Три монтажных отверстия с резьбой M4 в опорной пластине крепят крепление к стойке. Чуть ниже шкалы 90° на опорной пластине имеется небольшое сквозное отверстие, которое можно отрегулировать с помощью шариковой отвертки диаметром 2 мм для облегчения крепления к стойке. Обеспечьте достаточный крутящий момент при затягивании стержня.
