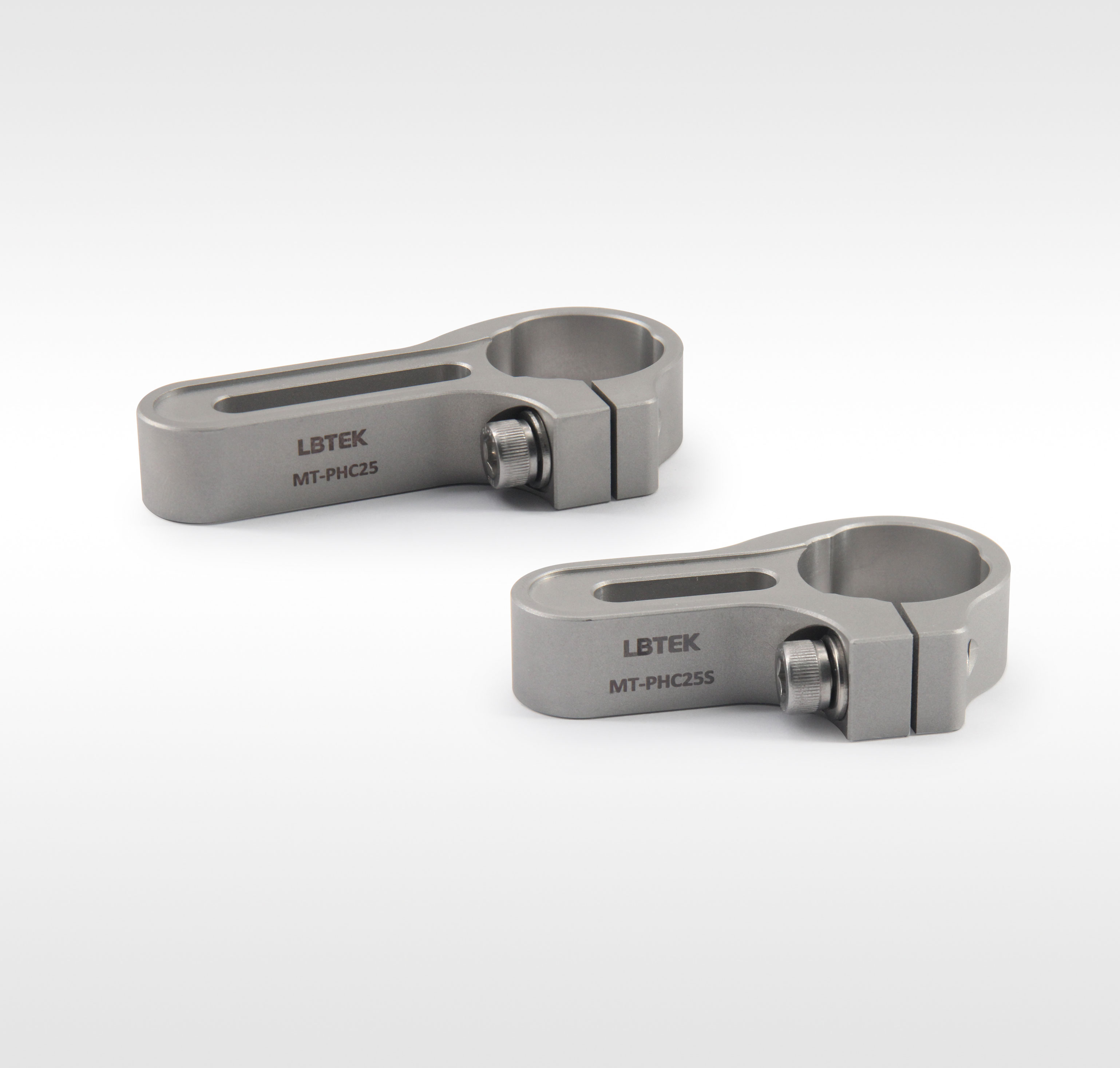

Гибкий зажим без пустот для стоек Ø25 мм

Технические характеристики
Изображения
Техническое описание

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

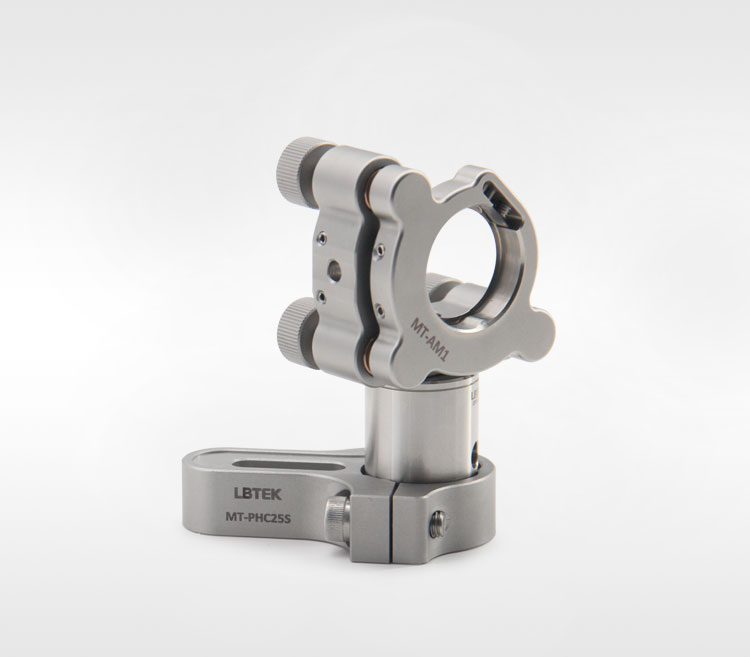

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

Нажимной блок без зазора.

Термически обработанный материал из нержавеющей стали, снимающий напряжения, обеспечивает большую силу зажима и высокую стабильность.
Двусторонняя симметричная конструкция, поддерживает левостороннюю и правостороннюю установку.
3-точечный контакт, гибкий зажим

LBTEK — это гибкий зажим без зазора. Такая конструкция гарантирует, что монтажная плоскость зажима будет плотно прилегать к монтажной платформе каждый раз при его использовании, что позволяет избежать зазора, который возникает при использовании стандартных вилочных зажимов со стойками базового типа. Зажимной блок изготовлен из нержавеющей стали 316L и подвергнут термообработке для снятия напряжений. Он обеспечивает очень высокую силу зажима и подходит для монтажных кронштейнов оптических компонентов серии MT для обеспечения стабильной установки. Двусторонняя симметричная конструкция зажима позволяет устанавливать его на оптическом столе с любой стороны, что позволяет устанавливать зажим как для левой, так и для правой руки. Глубина монтажного отверстия прижимного блока - 15,2 мм. Максимальное расстояние, на котором неподвижная стойка может находиться в монтажном отверстии от дна монтажного отверстия - 6,4 мм. Гибкий зажим и монтажный паз фиксируются отдельными винтами. Положение прижимного блока и положение стойки. Выравнивание вращения можно регулировать независимо, а стойка фиксируется винтом с шестигранной головкой под торцевой ключ M6 на боковой стороне гибкого зажима.

Стандартный вилочный уплотнительный блок в сравнении с безпустотным уплотнительным блоком MT

Стандартная конструкция вилочного зажима имеет зазор, как показано на рисунке 1. Вилочный зажим используется для удержания опорной стойки или кронштейна стойки. Когда эта конструкция закреплена винтами, между нижней поверхностью и серединой платформы остается зазор. Когда оба конца соприкасаются и подвергаются нагрузке, блок вилки слегка деформируется и может привести к небольшому повреждению платформы. Как показано на рисунке 2, конструкция гибкого блока без пустот имеет плоскую верхнюю и нижнюю часть, что позволяет избежать этой проблемы.

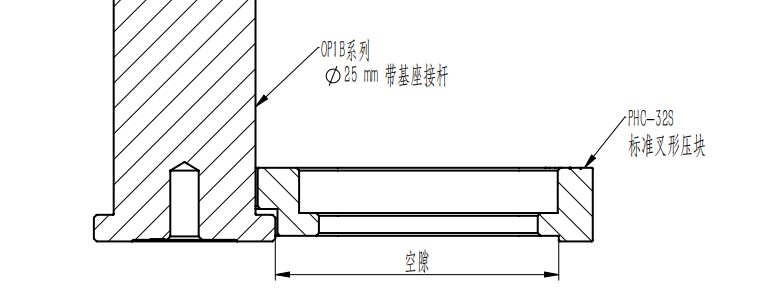

Рисунок 1. Стандартный вилочный зажим создает зазор при использовании стойки, установленной на основании.

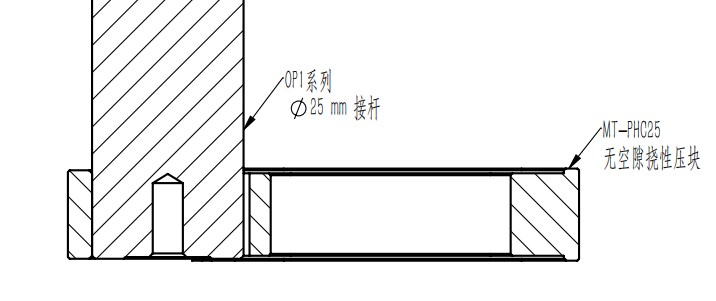

Рисунок 2. В брикетах МТ отсутствуют пустоты, образующиеся в стандартных вилочных брикетах.

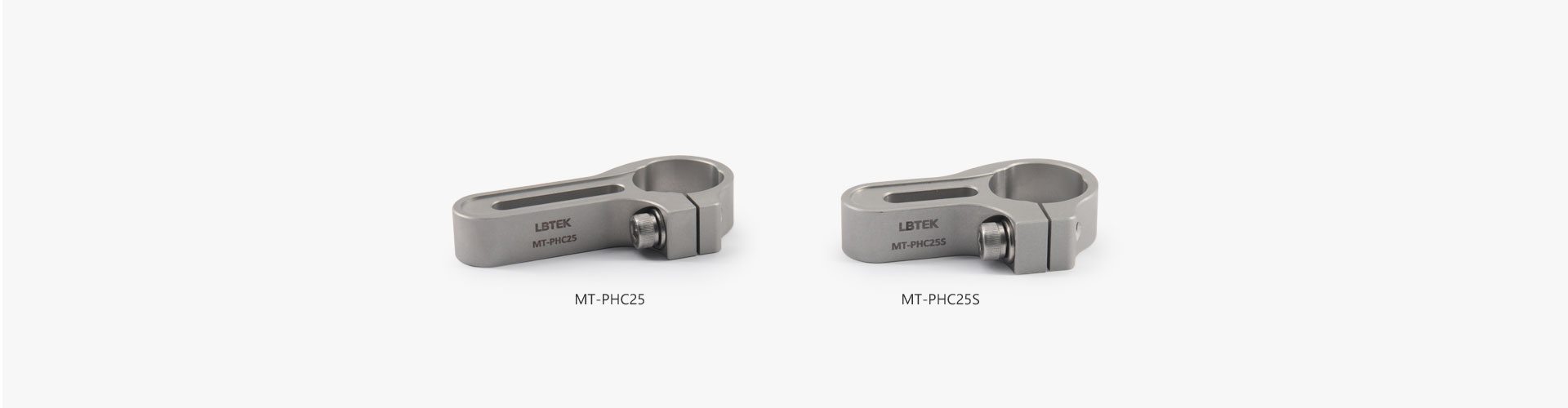

Гибкий зажим без пустот для стоек Ø25 мм

Для стоек Ø25 мм
Дополнительная длина паза для раковины на талии: 19 мм, 33 мм.
Глубина монтажного отверстия составляет 15,2 мм, а максимальное расстояние между фиксированным положением и дном отверстия — 6,4 мм.
3-точечный контакт, гибкий зажимной механизм

LBTEK гибкий зажим Voidless для крепления стоек диаметром 25 мм. Гибкий зажим и монтажный паз крепятся отдельными винтами. Стойки фиксируются винтами с шестигранной головкой под торцевой ключ M6 на гибкой стороне. Каждый прижимной блок поставляется с винтом с шестигранной головкой под торцевой ключ M6×25 мм и плоской шайбой Ø6 мм для установки в отверстия в форме пояса.
