Крепление на стойку коаксиальной системы диаметром 60 мм с защелкой

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Коаксиальная система.

Коаксиальная система LBTEK в основном включает в себя коаксиальную систему 16 мм, коаксиальную систему 30 мм, коаксиальную систему 60 мм, монтажную стойку коаксиальной системы, коаксиальную монтажную пластину, адаптер коаксиальной системы и т.д.

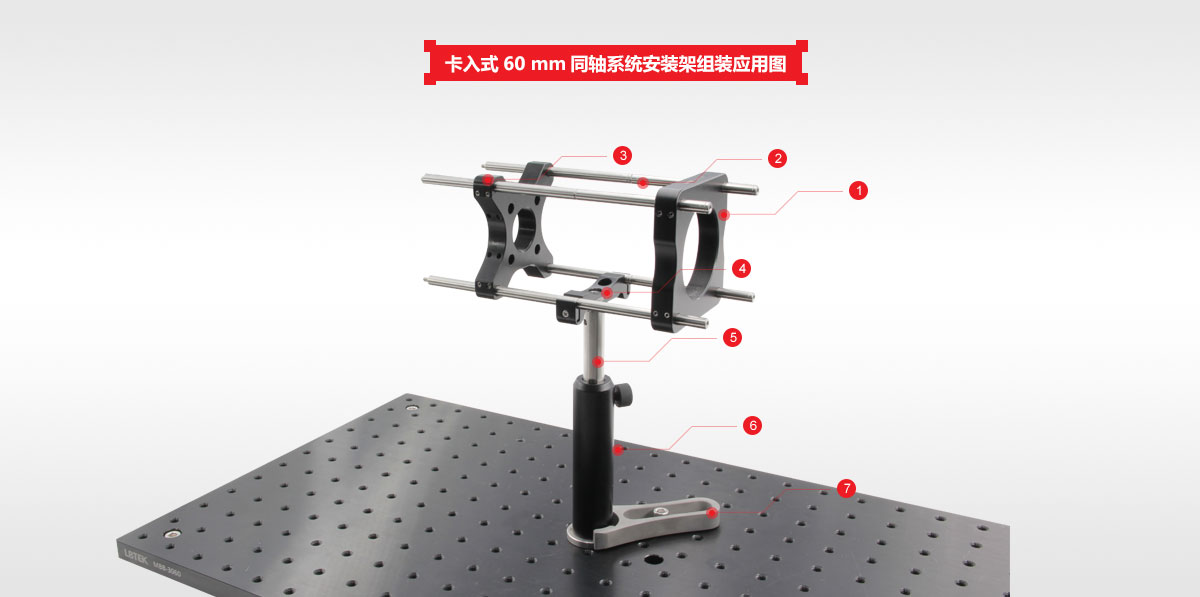

Коаксиальная монтажная пластина 60 мм OPB-12.5B ×1	② Монтажная стойка коаксиальной системы Ø6 мм MOP-150-P4 ×1
③ Переходная пластина коаксиальной системы CAD-02 ×1	④ Защелкивающееся 60-мм коаксиальное системное крепление LOPM-8C ×1
⑤ Оптическая стойка из нержавеющей стали Ø12,7 мм OP-75 ×1	⑥ Тип основания: кронштейн для стойки Ø12,7 мм PH-75B ×1
⑦ Вилочный блок кронштейна стойки PHC-45 ×1

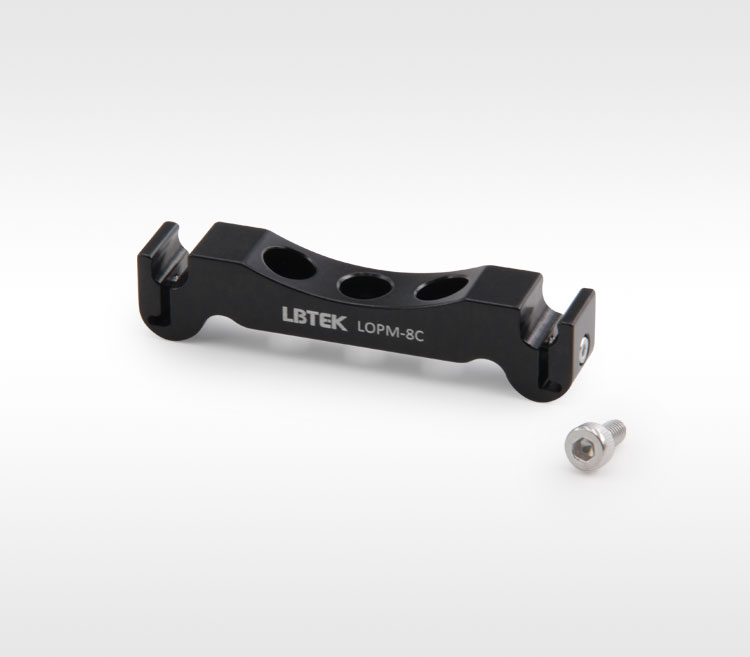

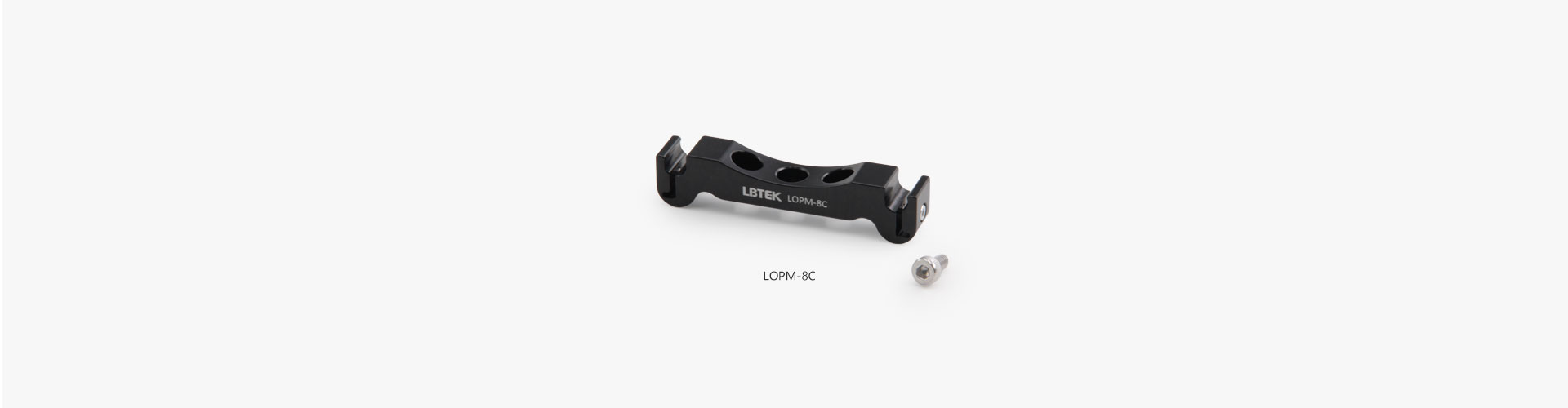

Крепление на стойку коаксиальной системы диаметром 60 мм с защелкой

Материал: алюминиевый сплав 6061-T6.
Легко разобрать или установить
Совместим с коаксиальными системами диаметром 60 мм.

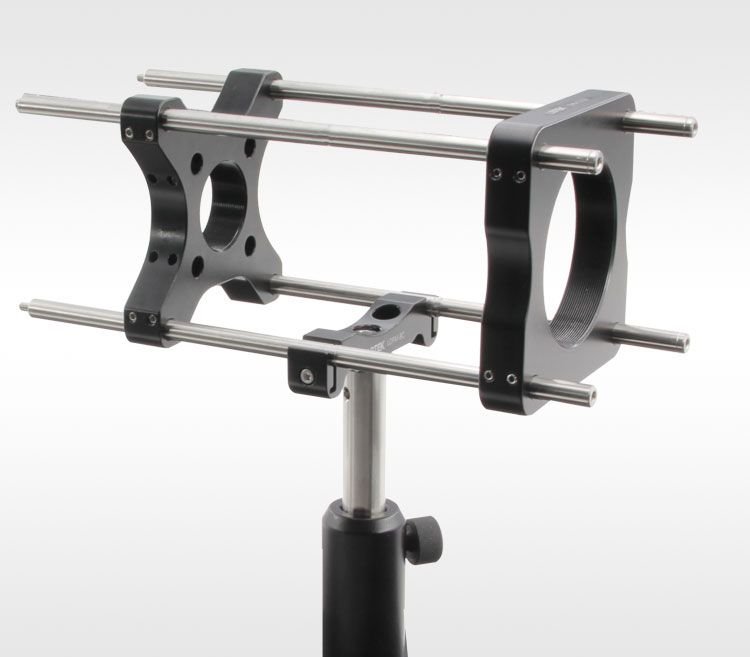

Защелкивающаяся монтажная рама коаксиальной системы LBTEK диаметром 60 мм подходит для крепления уже собранной коаксиальной системы (подсистемы). Удлинитель коаксиальной системы можно защелкнуть в монтажной раме без демонтажа коаксиальной системы. Сбоку установлены винты с шестигранной головкой M2.5 (совместимы с шестигранным ключом диаметром 2 мм) для стационарной установки, а конструкция намотки сконструирована таким образом, чтобы обеспечить стабильный зажим. Потайное отверстие M4 в середине используется для подключения оптического удлинителя.
