Крепление для регулировки вращения коаксиальной системы диаметром 60 мм, фиксируемое стопорным кольцом

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Коаксиальная система.

Коаксиальная система LBTEK в основном включает в себя коаксиальную систему 16 мм, коаксиальную систему 30 мм, коаксиальную систему 60 мм, монтажную стойку коаксиальной системы, коаксиальную монтажную пластину, адаптер коаксиальной системы и т.д.

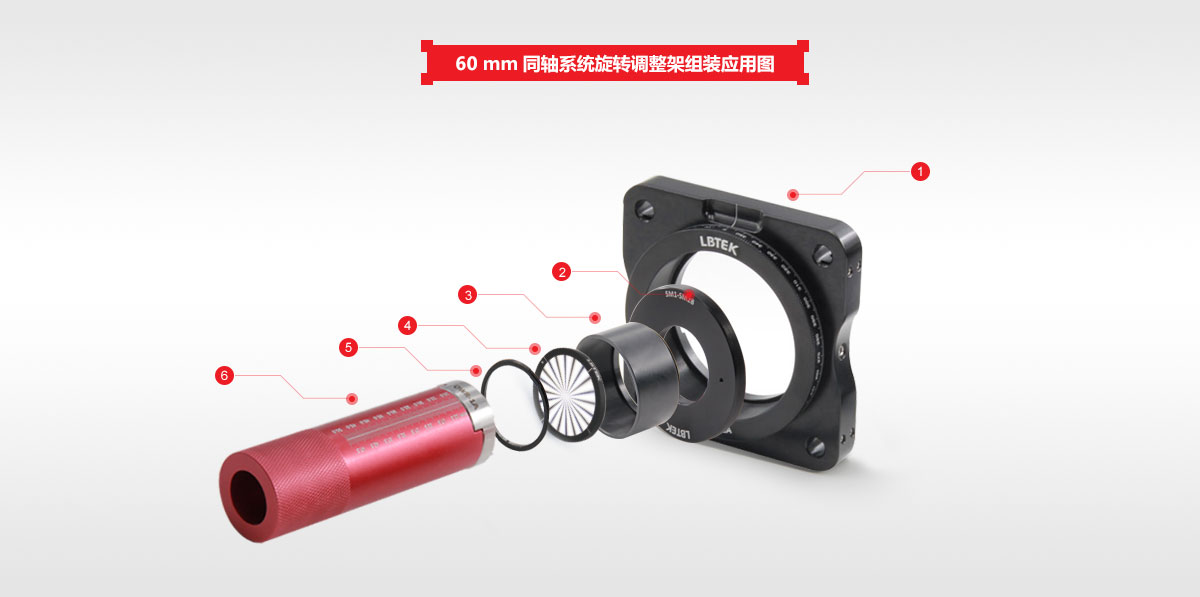

① Крепление для регулировки вращения коаксиальной системы диаметром 60 мм: CRM-2A	② Резьбовой адаптер SM1: SM1-SM2B	③ Тубус объектива SM1: SM1-8A
④Полимерная вихревая полуволновая пластинка истинного нулевого порядка	⑤ Стопорное кольцо SM1: SM1R	⑥ Переходной ключ SM1: OWR-1A.

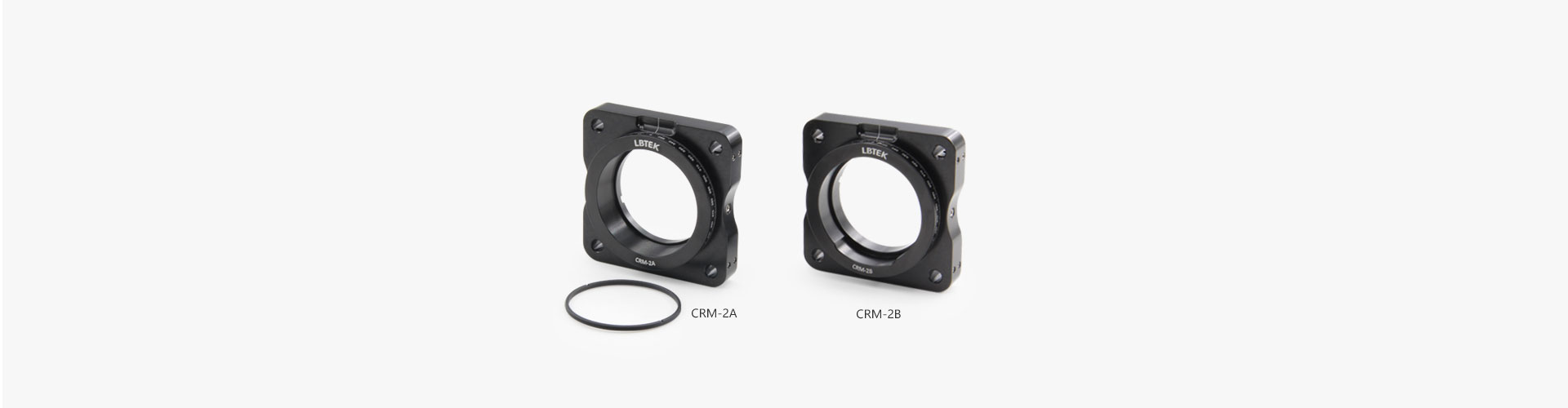

Крепление для регулировки вращения коаксиальной системы диаметром 60 мм, фиксируемое стопорным кольцом

Материал: алюминиевый сплав 6061-T6.
Точность градуировки 1°, номера углов выгравированы через каждые 10°.
Монтажная оптика Ø50,8 мм
Установочные винты крепят оптику, минимальная толщина 7,9 мм.

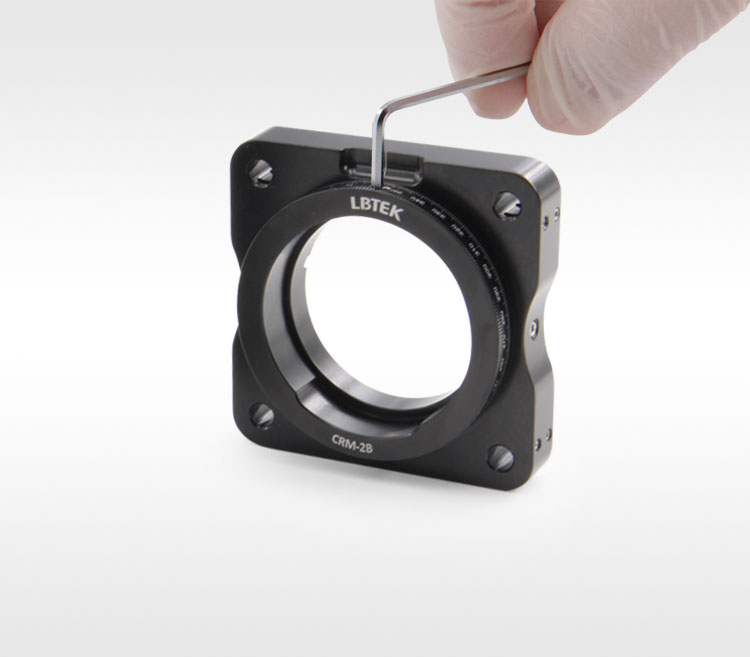

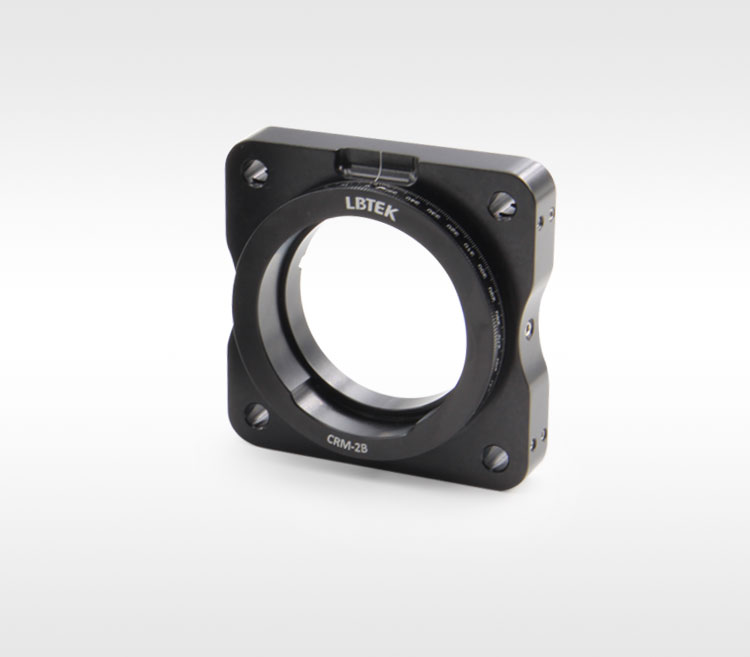

CRM-2B имеет гладкую внутреннюю стенку, установочные винты M4 с резиновой головкой для крепления оптических компонентов диаметром 50,8 мм и минимальной толщиной 7,9 мм, регулировочную рамку можно плавно вращать на 360°, точность шкалы 1°, номера углов выгравированы на каждом углу. 10°, а сбоку имеются резиновые головки M4. Стопорный винт (совместим с шестигранным ключом 2 мм) для блокировки вращения. Отверстие с резьбой М4 внизу можно присоединить к стойке.

	Модель	Фиксированный способ	Сравнение	Документы	Стоимость	Доставка	Корзина
	CRM-2A	стопорное кольцо фиксированное			178 USD	90 дней

Стойка регулировки вращения коаксиальной системы диаметром 60 мм, фиксируемая установочными винтами

Перевести прибор вдоль оптической оси 30-мм коаксиальной системы.
Для коррекции оптики доступны аксессуары для вращения и смещения XY.
Каждый аксессуар для монтажной базы продается отдельно и может быть взаимозаменяемым.

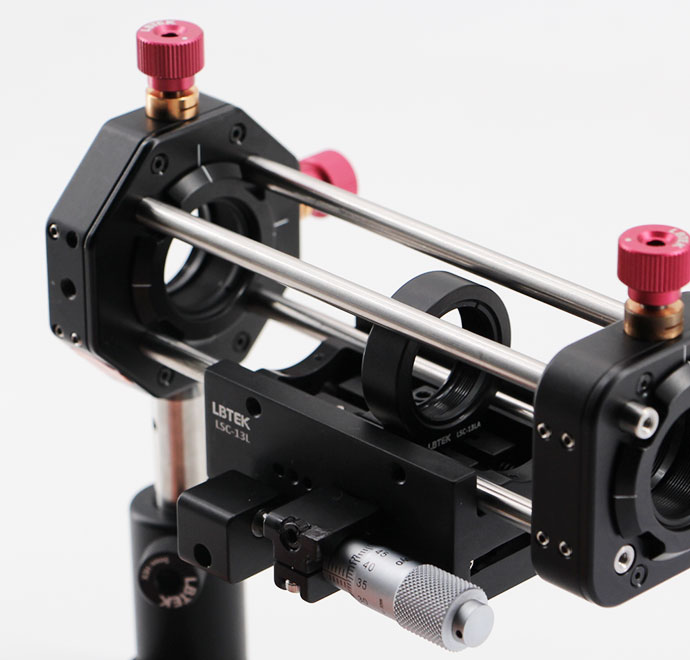

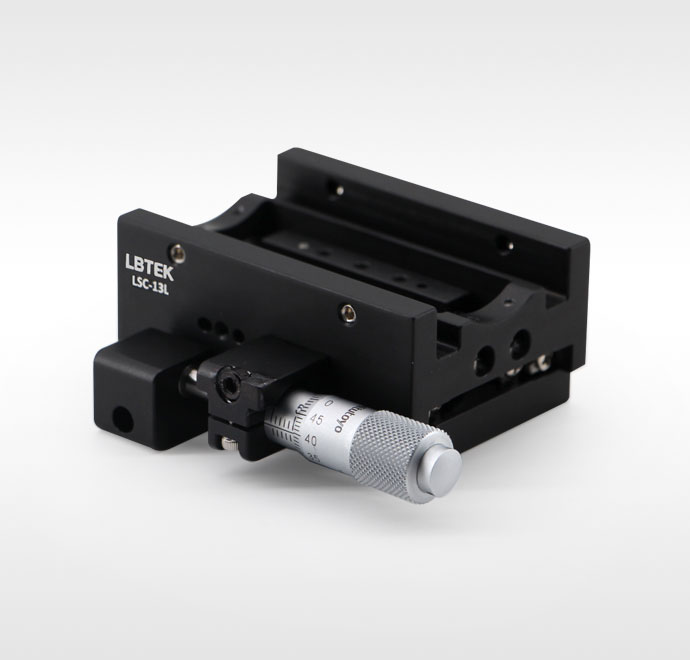

Коаксиальный столик LSC-13L производства LBTEK может быть установлен на двух коаксиальных стойках Ø6 мм, что позволяет оптическим компонентам, установленным на подвижной части столика, перемещаться вдоль оптической оси. Существует три типа креплений оптических компонентов: фиксированный тип LSC-13LA, тип смещения XY: LSC-13LB и вращающийся тип: LSC-13LC. Положение установленного оптического компонента можно регулировать путем смещения и вращения для компенсации совокупный допуск, вызванный сборкой.
