• Цилиндрические линзы или другие прямоугольные элементы можно устанавливать в коаксиальные системы диаметром 60 мм.
• Скользящий рычаг и коаксиальная пластина могут перемещаться независимо.
• Градуировочные отметки с интервалом 1 мм на коаксиальной пластине помогают соосно выровнять оптические компоненты.

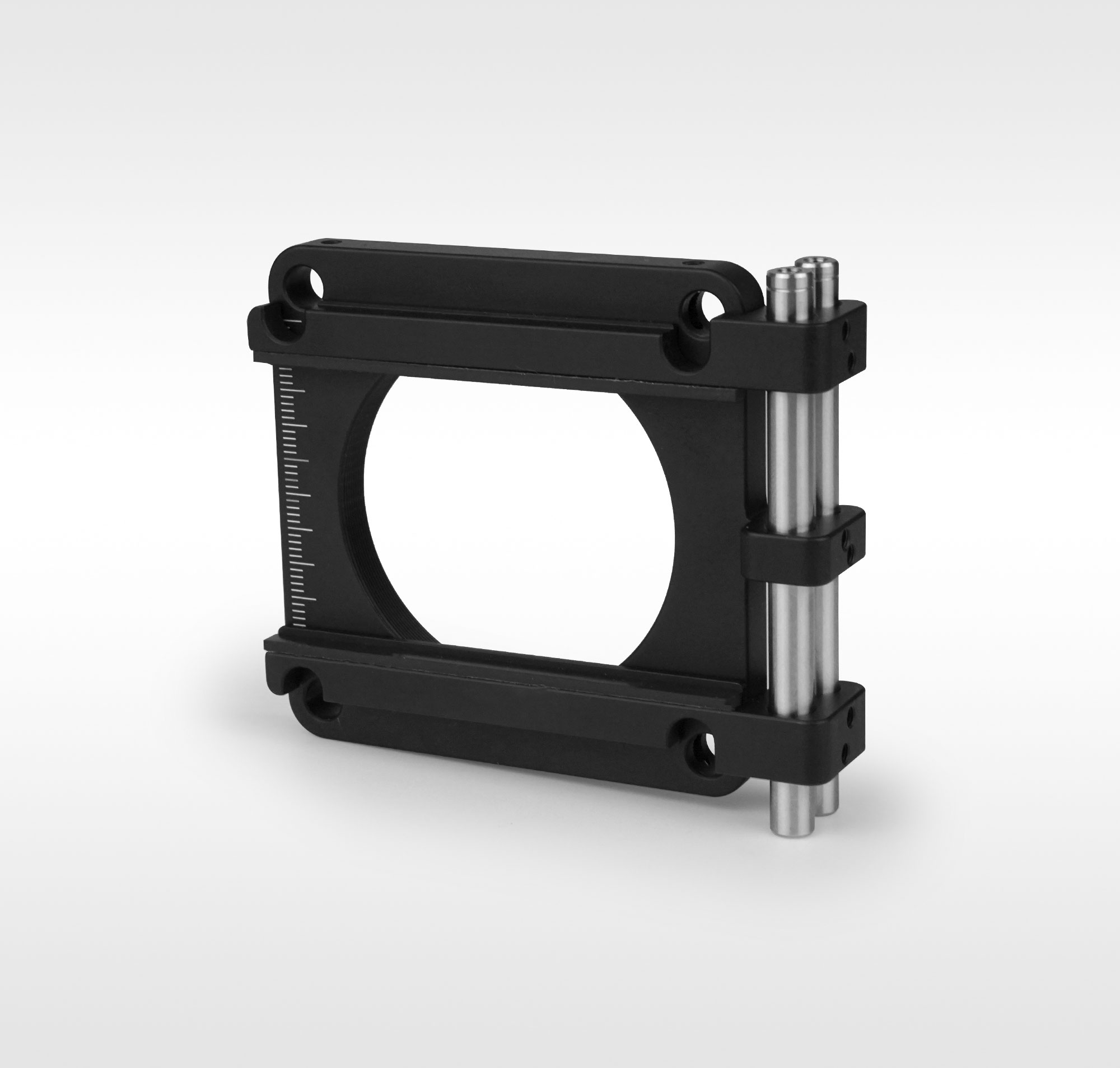

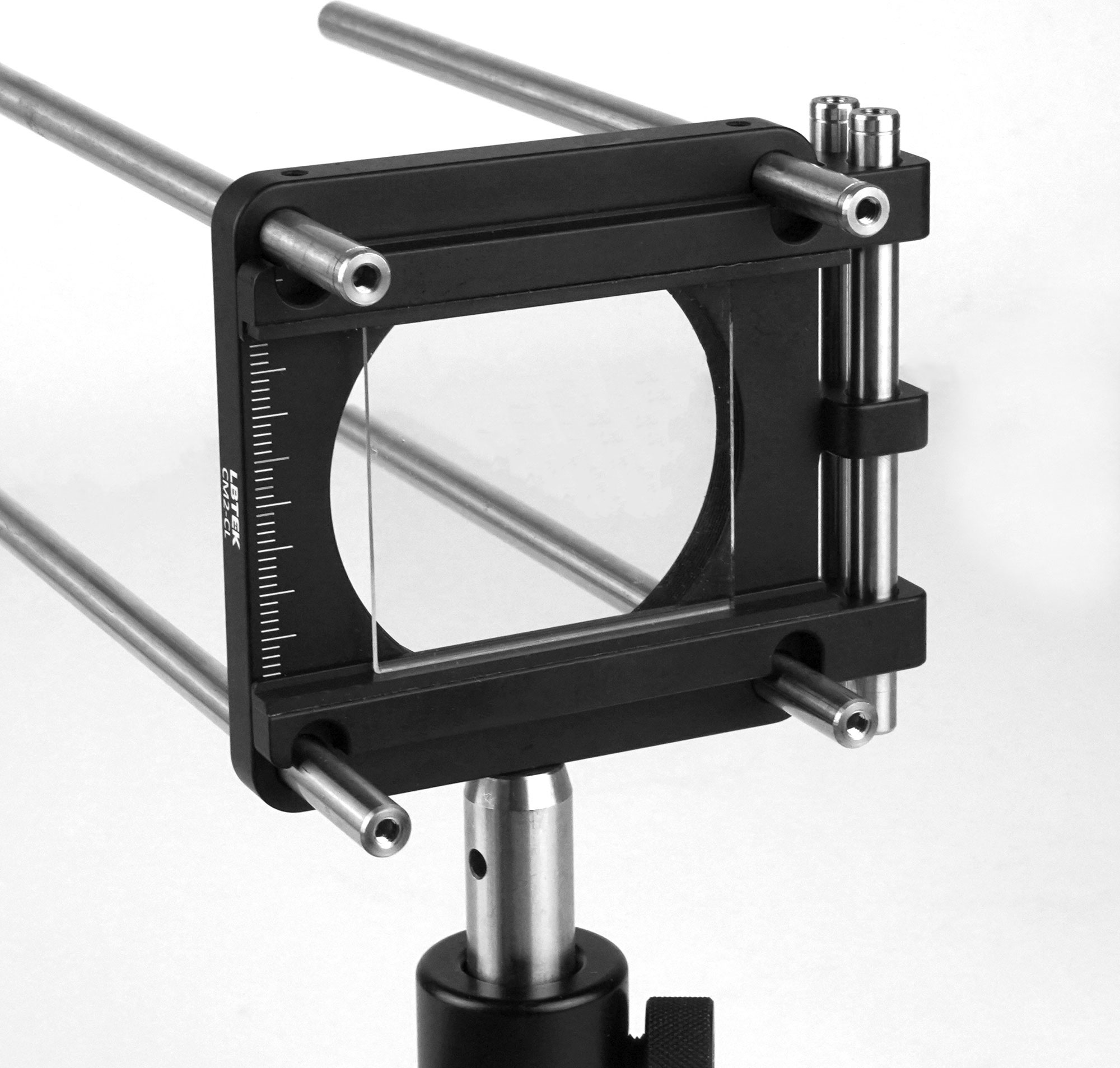

Цилиндрическое крепление для коаксиальной системы LBTEK 60 мм предназначено для установки цилиндрических линз или других прямоугольных оптических компонентов в коаксиальные системы 60 мм. Монтажное основание в основном разделено на три части: верхнее и нижнее скользящие рычаги, коаксиальную пластину и две коаксиальные стойки диаметром 6 мм и длиной 75 мм. Оптический элемент установлен между двумя скользящими рычагами. Каждый скользящий рычаг облицован резиновая прокладка. Также имеется край, к которому может прилегать плоская линза и удерживать ее на месте. Каждый скользящий рычаг и коаксиальная пластина фиксируются на стойке Ø6 мм с помощью двух установочных винтов M3. Скользящий рычаг и коаксиальная пластина могут перемещаться и фиксироваться независимо. Поэтому, когда коаксиальная пластина ослаблена, а скользящий рычаг затянут, пользователь может перемещать объектив параллельно коаксиальной стойке (то есть в латеральном направлении), не затрагивая при этом другие части коаксиальной системы. При этом пользователь может перемещать скользящий рычаг с одной стороны коаксиальной пластины на другую сторону коаксиальная пластина в зависимости от условий использования. С одной стороны вы можете переключаться между левосторонней и правосторонней системами. Кроме того, с обеих сторон коаксиальной пластины имеются масштабные линии: расстояние между основными линиями шкалы составляет 5 мм, расстояние между второстепенными линиями шкалы - 1 мм, общая длина - 50 мм. Чтобы обеспечить соосность оптических элементов, поскольку основная линия шкалы в середине коаксиальной пластины расположена на центральной линии коаксиальной системы, цилиндрическая ось цилиндрической линзы параллельна скользящему рычагу. Просто переместите верхнюю и нижние скользящие рычаги для сравнения с верхней и нижней линиями шкалы на оси коаксиальной пластины.
