Коаксиальная монтажная пластина 60 мм

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Коаксиальная система.

Коаксиальная система LBTEK в основном включает в себя коаксиальную систему 16 мм, коаксиальную систему 30 мм, коаксиальную систему 60 мм, монтажную стойку коаксиальной системы, коаксиальную монтажную пластину, адаптер коаксиальной системы и т.д.

Коаксиальные монтажные пластины LBTEK можно использовать для крепления оптики.

① Коаксиальная монтажная пластина 60 мм O PB-12.5B ×1

② Асферическая конденсорная линза AC4606-A ×1

③ Стопорное кольцо SM2 S M2R ×1

④ Ключ для пружинных колец SM2 O WR-2A ×1

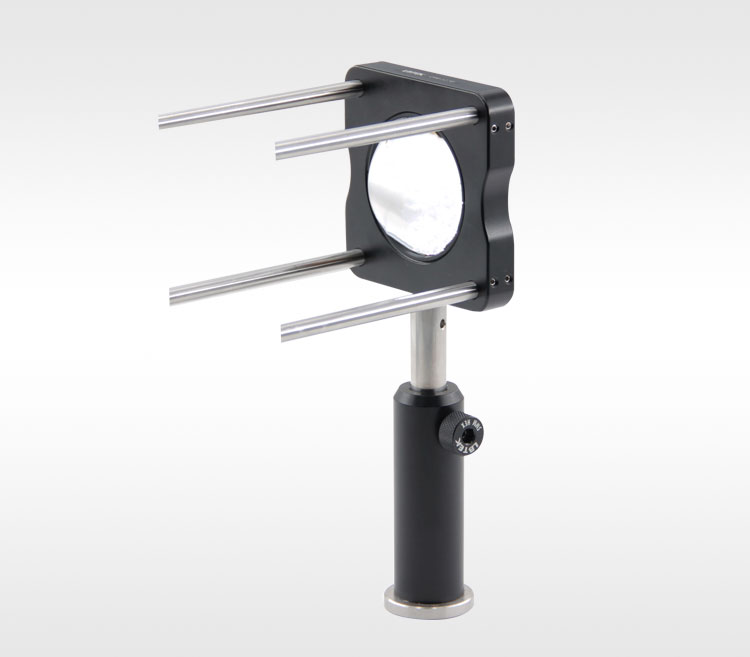

Коаксиальная монтажная пластина 60 мм

Для использования с оптикой Ø50,8 мм.
Способ крепления оптического компонента: стопорное кольцо (2 стопорных кольца SM2R в комплекте)
Совместим с коаксиальными системами диаметром 60 мм.

В OPB-12.5B используются двойные стопорные кольца для крепления оптических компонентов диаметром 50,8 мм со сквозным отверстием с резьбой SM2 в центре. Совместимо с тубусами линз диаметром 50,8 мм. В OPB-12.5B можно устанавливать оптические компоненты максимальной толщины 8 мм, а толщина превышает 8 мм. Оптика может быть предварительно установлена в тубусе диаметром 50,8 мм, который затем накручивается на OPB-12.5B.
