Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Коаксиальная система.

Коаксиальная система LBTEK в основном включает в себя коаксиальную систему 16 мм, коаксиальную систему 30 мм, коаксиальную систему 60 мм, монтажную стойку коаксиальной системы, коаксиальную монтажную пластину, адаптер коаксиальной системы и т.д.

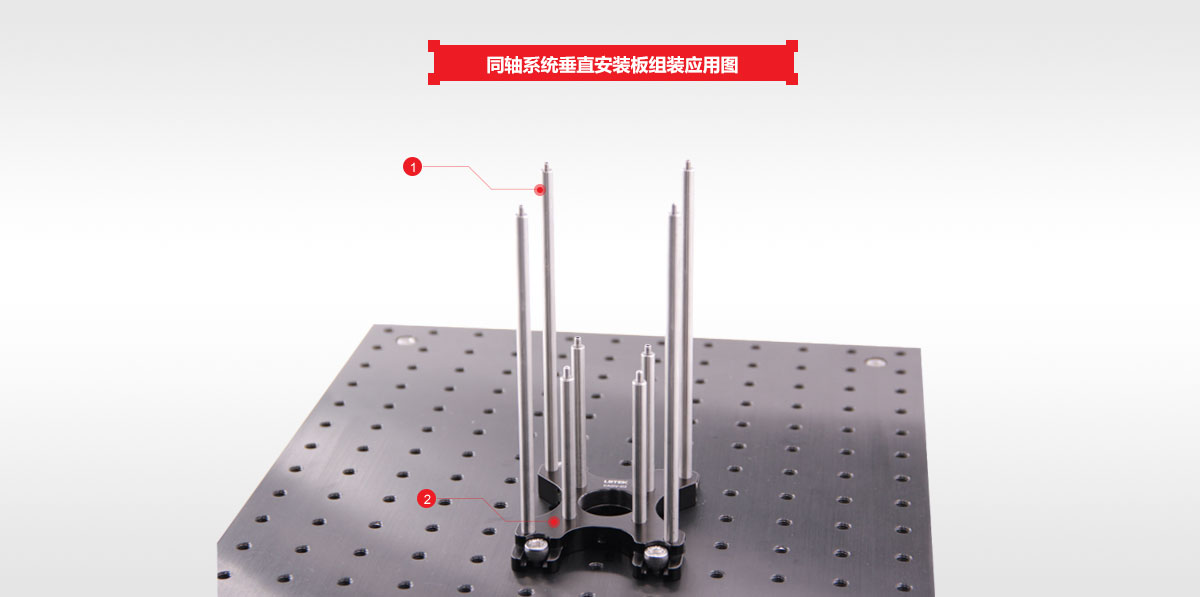

① Вертикальная монтажная пластина коаксиальной системы CADV-02

② Оптическая стойка 6 мм

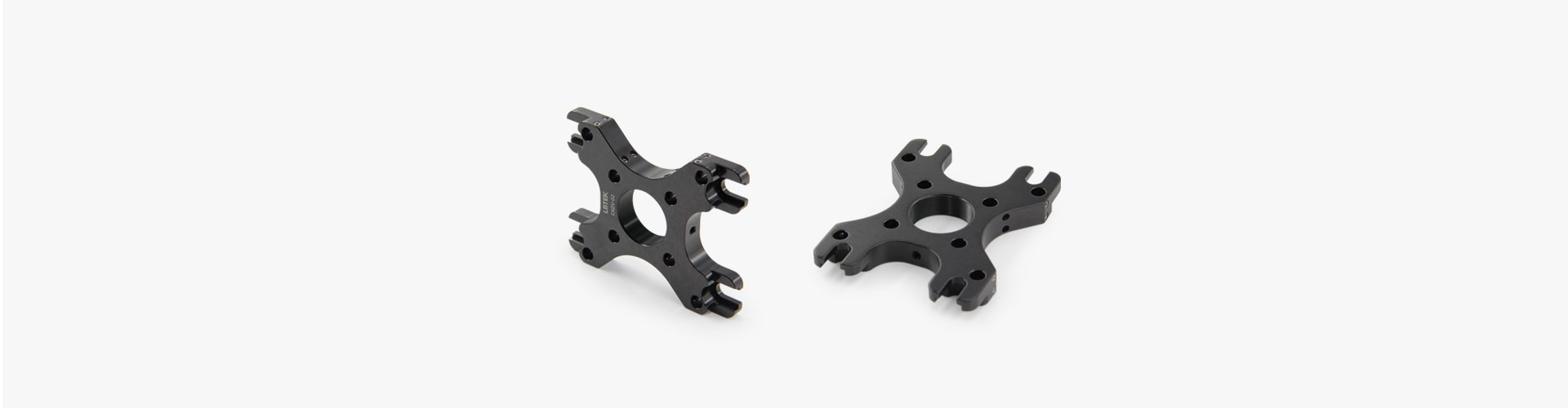

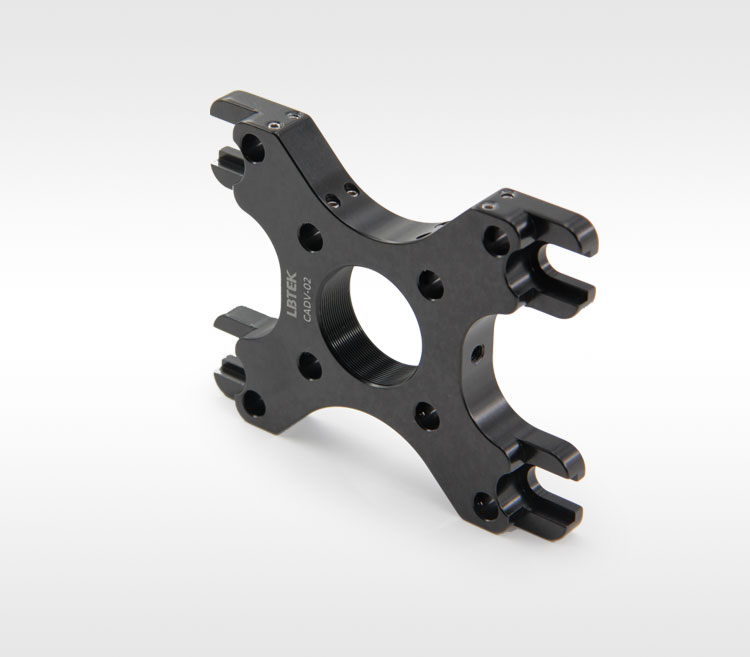

Вертикальная монтажная пластина коаксиальной системы

Материал: алюминиевый сплав 6061-T6.
Совместим с коаксиальными системами диаметром 30 и 60 мм.

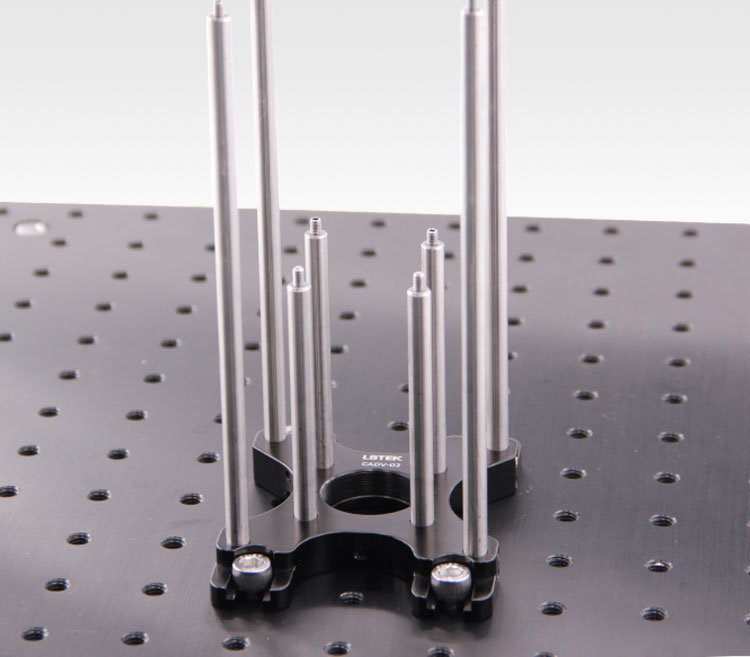

Вертикальная монтажная пластина LBTEK позволяет вертикально устанавливать коаксиальные системы 30 мм/60 мм на оптические платформы/макетные платы. Она имеет U-образную потайную канавку и может быть вертикально закреплена на оптических платформах/макетных платах. На плате имеется 8 отверстий для установки оптических разъемов Ø6 мм. Сквозное отверстие стержня и монтажное отверстие SM1 в середине монтажной пластины совместимы с оптико-механическими деталями с резьбой спецификации SM1. Отверстие с резьбой M4 сбоку можно подключить к оптической стойке.
