Световой экран коаксиальной системы диаметром 30 мм

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Коаксиальная система.

Коаксиальная система LBTEK в основном включает в себя коаксиальную систему 16 мм, коаксиальную систему 30 мм, коаксиальную систему 60 мм, монтажную стойку коаксиальной системы, коаксиальную монтажную пластину, адаптер коаксиальной системы и т.д.

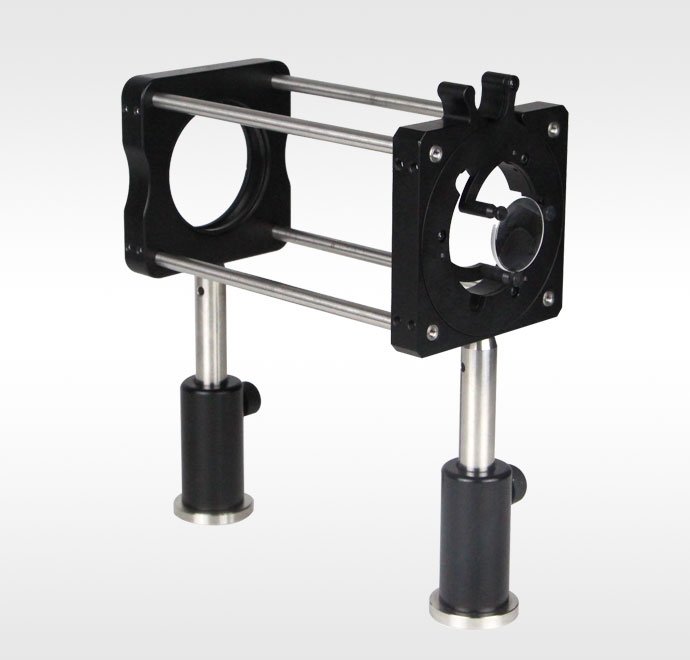

① SOC30-610 30-мм светозащитная крышка коаксиальной системы	② Компактная коаксиальная монтажная пластина OPM-9BS диаметром 30 мм.	③ Коаксиальный столб серии MOP	④ Оптическая стойка OP-XX из нержавеющей стали
⑤ Магнитный держатель стойки PH-25B	⑥ Шайба коаксиальной монтажной пластины OPM-6G	⑦ Коаксиальная переходная пластина CAD-02.	⑧ SOC60-610 Светозащитная шайба коаксиальной системы диаметром 60 мм.
⑨ Коаксиальная вертикальная переходная пластина CADV-02

Световой экран коаксиальной системы диаметром 30 мм

Возможность установки оптики диаметром от 3,8 мм до 46 мм.
Совместим с коаксиальными системами диаметром 60 мм.
Управление тормозной пластиной одной рукой для легкой установки

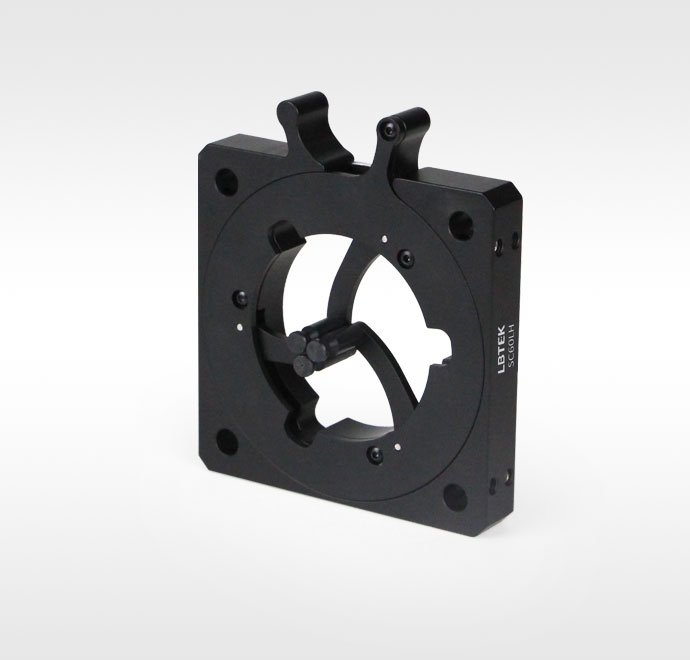

Самоцентрирующееся крепление объектива коаксиальной системы LBTEK 60 мм имеет три подпружиненных зажима, которые плотно удерживают оптику диаметром от 3,8 до 46,0 мм. Зажимной блок открывается с помощью язычков привода, управляемых одной рукой, а когда язычки привода отпускаются, линза фиксируется между монтажными зажимами для пальцев. Вложенные кольца предназначены для центрирования оптики в коаксиальной системе диаметром 60 мм. Крепление имеет четыре сквозных отверстия, в которые можно установить коаксиальные стойки серии MOP диаметром 6 мм, а для фиксации крепления в нужном положении используются восемь установочных винтов M4. В нижней части крепления имеется резьбовое отверстие М4 для крепления непосредственно к стойке диаметром 12,7 мм.
