Коаксиальная ортогональная направляющая пластина, от коаксиальной системы от 30 мм до коаксиальной системы 60 мм

Технические характеристики
Изображения

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Коаксиальная система.

Коаксиальная система LBTEK в основном включает в себя коаксиальную систему 16 мм, коаксиальную систему 30 мм, коаксиальную систему 60 мм, монтажную стойку коаксиальной системы, коаксиальную монтажную пластину, адаптер коаксиальной системы и т.д.

Коаксиальная ортогональная направляющая пластина, от коаксиальной системы от 30 мм до коаксиальной системы 60 мм

Материал: алюминиевый сплав 6061-T6.
Вертикально установите коаксиальную систему диаметром 30 мм в коаксиальную систему диаметром 60 мм.
С внутренней резьбой SM1 для использования с тубусами SM1 и оптикой Ø25,4 мм.

Коаксиальная ортогональная направляющая пластина OPM-60, поставляемая LBTEK, позволяет осуществлять вертикальную установку коаксиальной системы диаметром 30 мм в коаксиальную систему диаметром 60 мм. Монтажное отверстие для передней стойки Ø6 мм фиксируется установочными винтами M4, а боковая стойка Ø6 мм фиксируется посредством M4. Установочные винты фиксируются шестигранным ключом на 2 мм. В середине имеется сквозное резьбовое отверстие SM1, в которое можно устанавливать оптические компоненты диаметром 25,4 мм и максимальной толщиной 6 мм. Стопорное кольцо SM1R продается отдельно.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	OPM-30			85 USD	90 дней

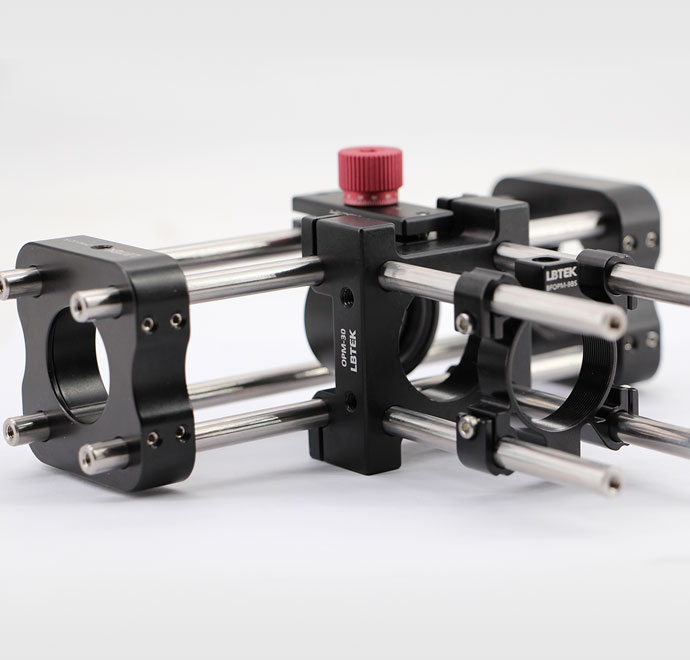

Коаксиальная ортогональная направляющая пластина, от коаксиальной системы 30 мм до коаксиальной системы 30 мм

Материал: алюминиевый сплав 6061-T6.
Вертикально установите коаксиальную систему диаметром 30 мм внутри коаксиальной системы диаметром 30 мм.
С внутренней резьбой SM1 для использования с тубусами SM1 и оптикой Ø25,4 мм.
Гибкий метод блокировки сбоку.

Коаксиальная ортогональная направляющая пластина, поставляемая LBTEK, может быть установлена вертикально в коаксиальной системе диаметром 30 мм. Переднее монтажное отверстие стойки Ø6 мм фиксируется установочными винтами M4, а боковая стойка Ø6 мм гибко проходит через M2.5 Крепятся винты с цилиндрической головкой (обратите внимание, что при установке коаксиального стержня винты должны быть затянуты, а при затягивании просто крепко держите стержень). Все они затягиваются шестигранным ключом на 2 мм. В середине имеется сквозное отверстие SM1 с резьбой для установки. Ø25. Максимальная толщина 4 мм. Оптика 6 мм, стопорное кольцо SM1R продается отдельно.
