Коаксиальная система 30 мм – переходник для стойки Ø12,7 мм

Технические характеристики
Изображения

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Коаксиальная система.

Коаксиальная система LBTEK в основном включает в себя коаксиальную систему 16 мм, коаксиальную систему 30 мм, коаксиальную систему 60 мм, монтажную стойку коаксиальной системы, коаксиальную монтажную пластину, адаптер коаксиальной системы и т.д.

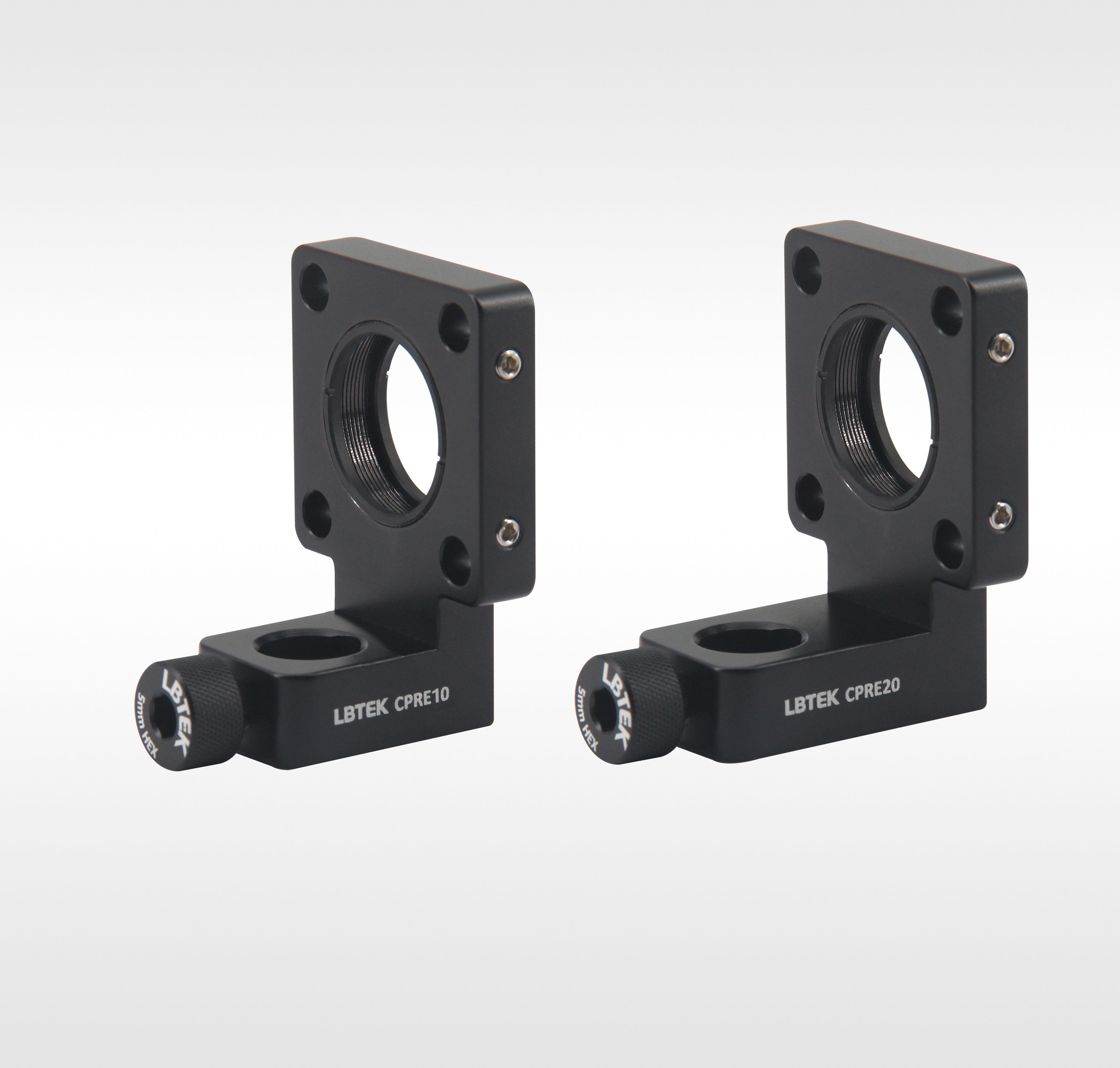

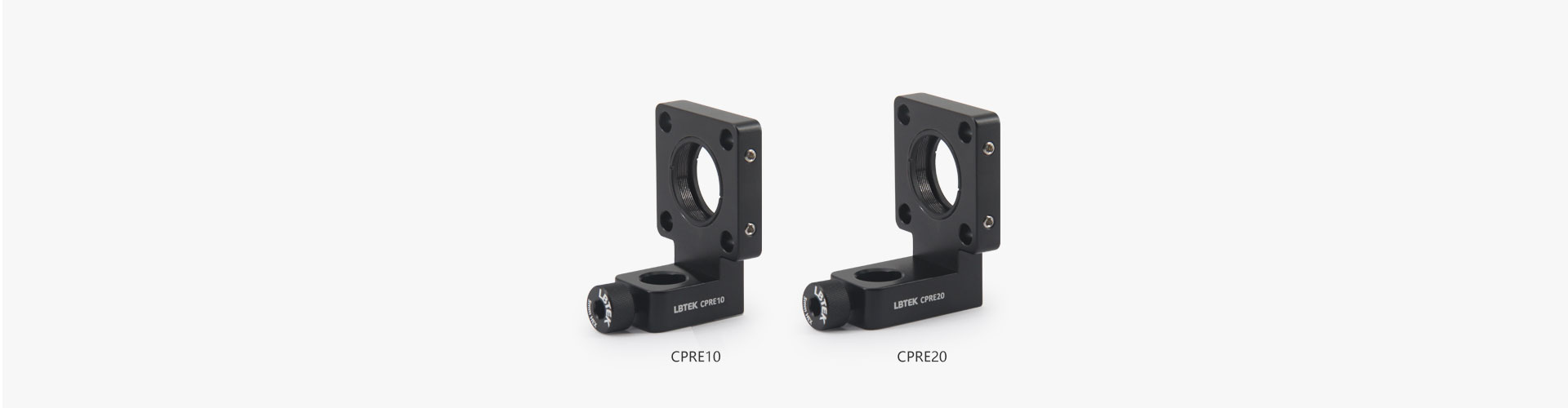

Коаксиальная система 30 мм – переходник для стойки Ø12,7 мм

Монтаж опор и компонентов диаметром 12,7 мм в коаксиальные системы
Установочный винт для коаксиальной стойки Ø6 мм, винт с накатанной головкой для оптической стойки Ø12,7 мм.
SM1 со сквозным отверстием в центре.

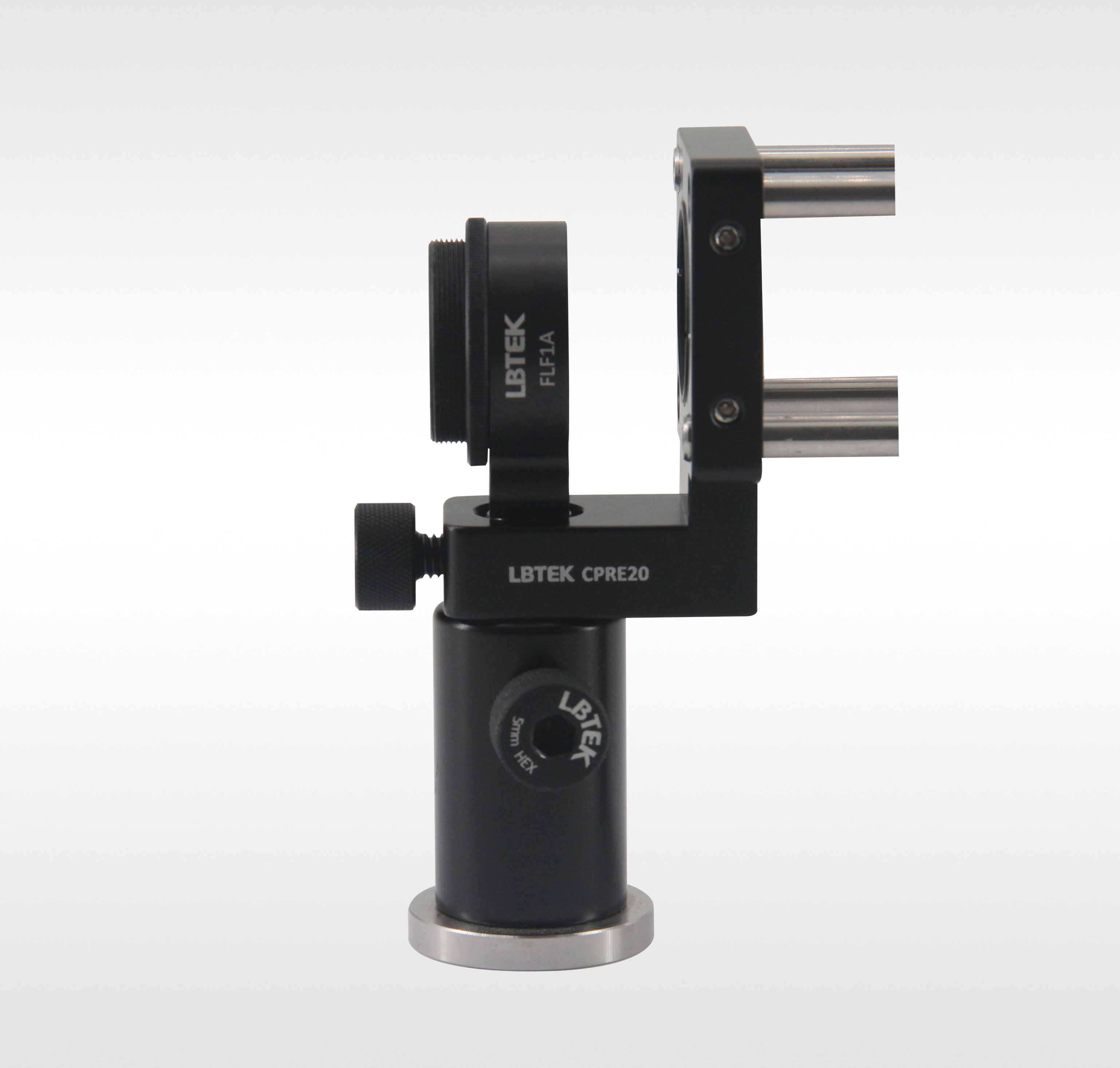

Адаптер коаксиально-стоечный, поставляемый LBTEK, может зажимать стандартные столбы диаметром 12,7 мм. Паз на внутренней стенке нижней части адаптера образует двухлинейный контакт со столбом. Он имеет шестигранную ручку с пружиной M6 с накаткой. сбоку. Для затяжки стопорного винта можно использовать шестигранный ключ на 5 мм для затяжки зажима (обратите внимание: чрезмерный крутящий момент приведет к поломке стопорного винта. Рекомендуется использовать Г-образный шестигранный ключ и удерживать короткий конец ручки аккуратно затяните.) В то же время коаксиальная система диаметром 30 мм позволяет устанавливать оптические компоненты диаметром 25,4 мм. Что касается регулировки высоты, в основании кронштейна имеется сквозное отверстие, и стойку можно полностью проткнуть до нижней части, чтобы отрегулировать высоту компонента.
