Плата адаптера коаксиальной системы

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Коаксиальная система.

Коаксиальная система LBTEK в основном включает в себя коаксиальную систему 16 мм, коаксиальную систему 30 мм, коаксиальную систему 60 мм, монтажную стойку коаксиальной системы, коаксиальную монтажную пластину, адаптер коаксиальной системы и т.д.

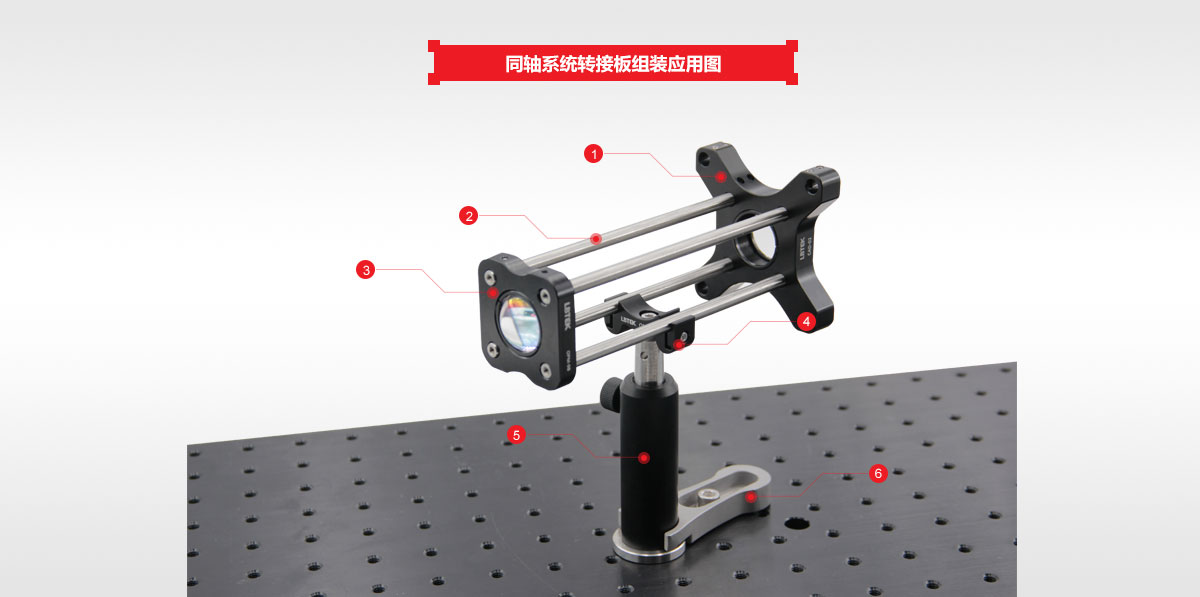

① Переходная пластина коаксиальной системы CAD-02.	② Оптическая стойка Ø6 мм
③ Коаксиальная монтажная пластина 30 мм.	④ Защелкивающийся монтажный кронштейн коаксиальной системы
⑤ Кронштейн опорного типа диаметром 12,7 мм.	⑥ Вилочный блок

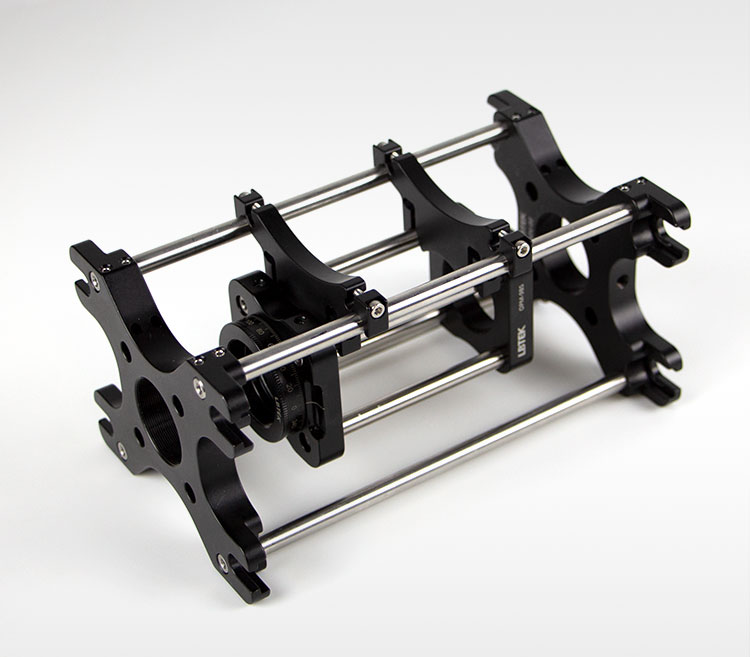

При создании компактной оптической системы коаксиальная переходная пластина 30 мм/60 мм повышает стабильность системы и удобна для регулировки в коаксиальной системе 60 мм.Коаксиальные компоненты 30 мм можно заменить, не разбирая систему.

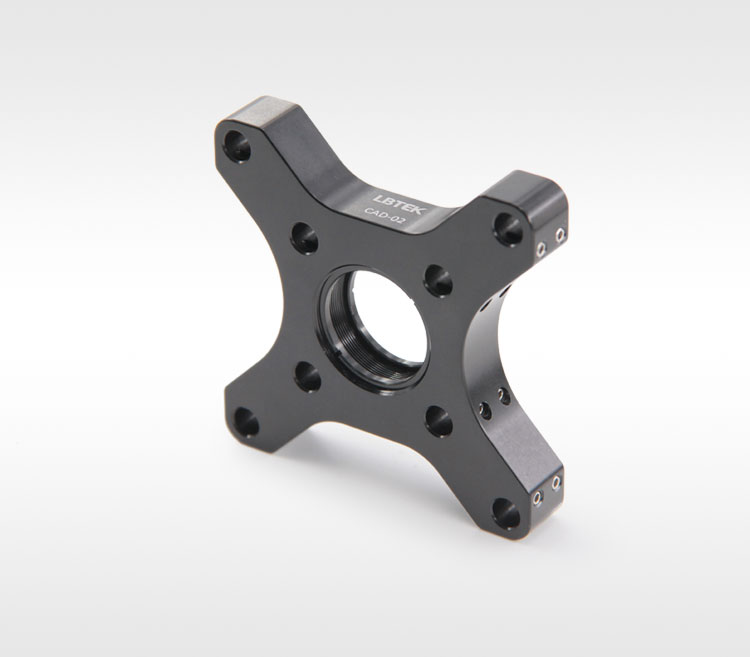

Плата адаптера коаксиальной системы

Материал: Материал: алюминиевый сплав 6061-T6.
SM1 со сквозным резьбовым отверстием, поставляется с 2 стопорными кольцами SM1R.
Совместим с коаксиальными системами диаметром 30 и 60 мм.

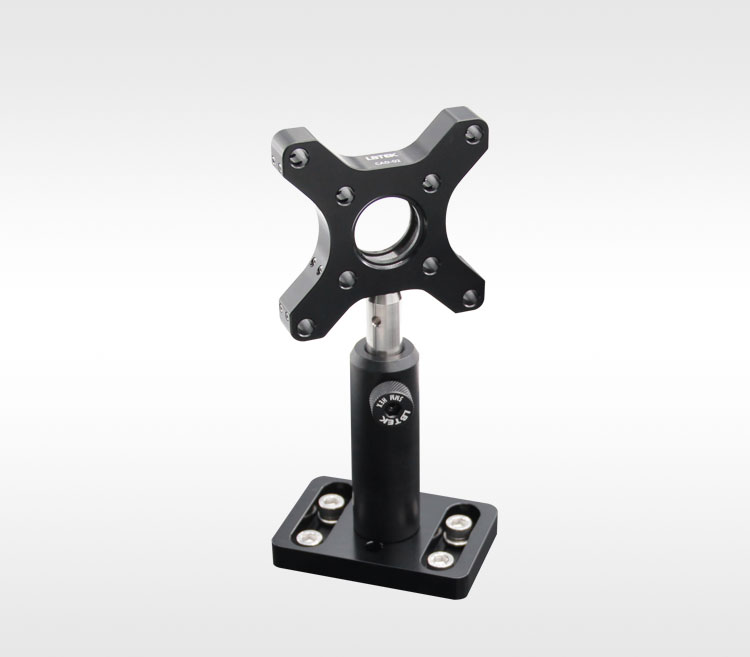

Коаксиальные переходные пластины LBTEK подходят для адаптеров компонентов диаметром 30 и 60 мм в коаксиальных системах. В центре имеется сквозное отверстие SM1 с двумя стопорными кольцами SM1R для установки оптических компонентов с максимальной толщиной Ø25,4 мм и максимальной толщиной 8,5 мм. С 1 резьбовым отверстием М4 для крепления стойки. Каждое сквозное отверстие коаксиального стержня имеет сбоку 2 винта с шестигранной головкой M3 и совместимо с шестигранным ключом на 1,5 мм.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	CAD-02			64 USD	90 дней

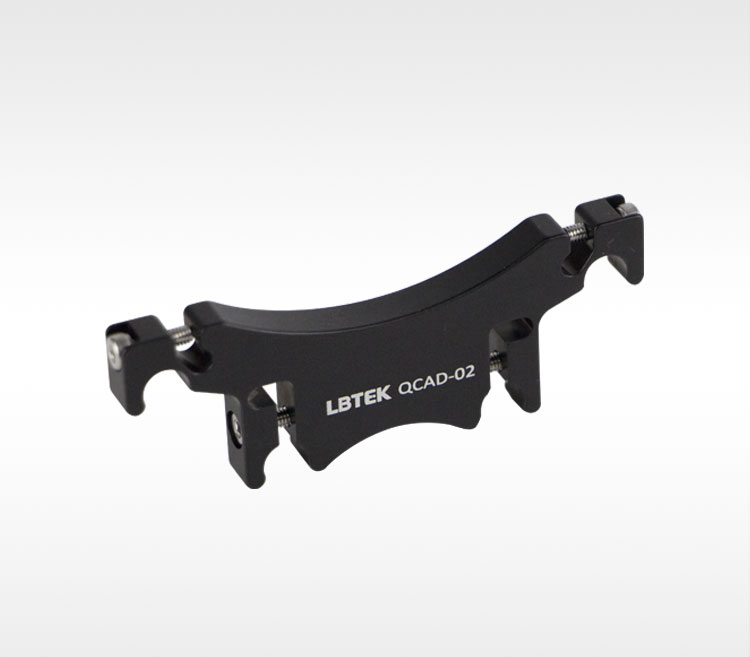

Быстросъемная переходная пластина коаксиальной системы

Материал: алюминиевый сплав 6061-T6.
Совместим с коаксиальными системами диаметром 30 и 60 мм.
Быстросъемная конструкция облегчает установку и демонтаж.

Быстросъемная переходная пластина коаксиальной системы LBTEK подходит для встраивания компонентов коаксиальной системы диаметром 30 мм в коаксиальную систему диаметром 60 мм. Быстроразъемная конструкция позволяет легко устанавливать и снимать, не затрагивая другие компоненты системы. Каждое монтажное отверстие коаксиального стержня имеет винт M2,5 для фиксации и совместимо с шестигранным ключом на 2,0 мм.
