• Материал: алюминиевый сплав T6061, черный анодированный.
• Подходит для установки оптических компонентов диаметром 25,4 мм и толщиной от 3 до 8 мм.
• Установка под углом 45°, этапы установки выровнены под углом 45°.
• Отверстие с резьбой М4 внизу подходит для установки оптических стоек.

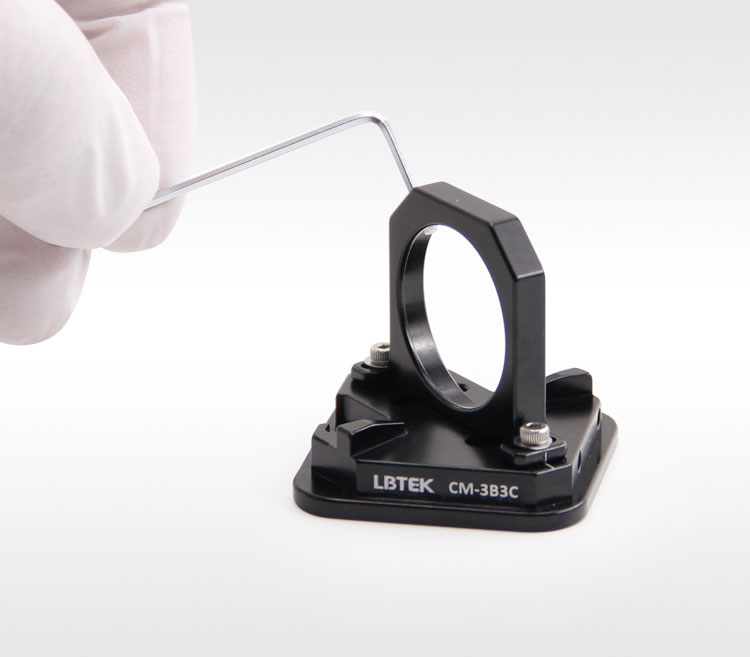

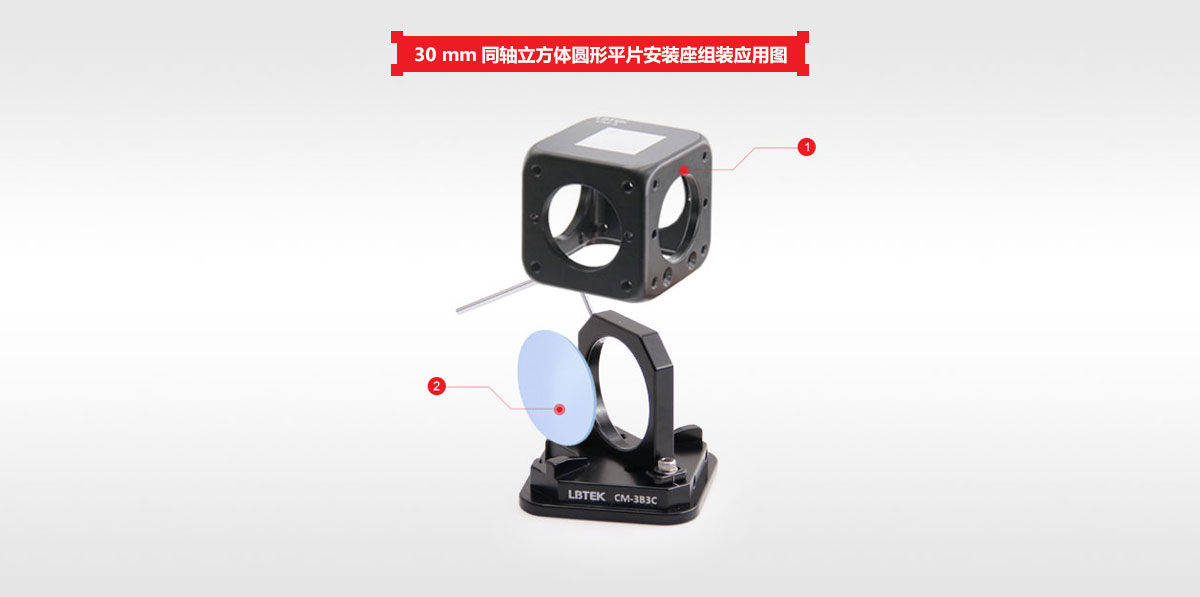

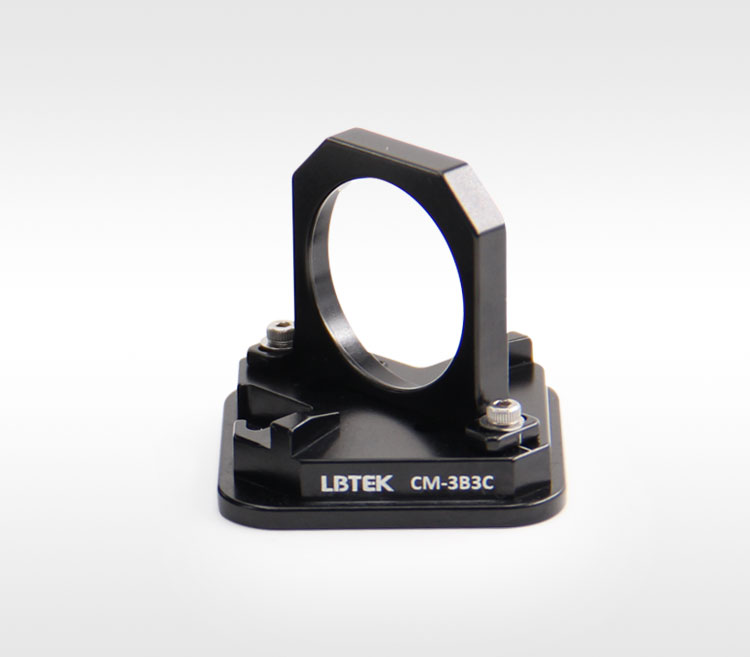

CM-3B3C с установочными винтами M3 можно использовать для крепления оптических компонентов диаметром 25,4 мм и толщиной от 3 до 8 мм. В нижней части монтажного основания имеется отверстие с резьбой M4, которое можно используется с оптическим штекером из нержавеющей стали диаметром 12,7 мм. Может использоваться с 30-мм коаксиальным кубом CM-3 для монтажа 30-мм коаксиальных систем, одновременно защищая оптику.

• Подходит для установки оптических компонентов диаметром 25,4 мм и толщиной от 3 до 8 мм.
• Установка под углом 45°, этапы установки выровнены под углом 45°.
• Совместимость с коаксиальными системами диаметром 30 мм.

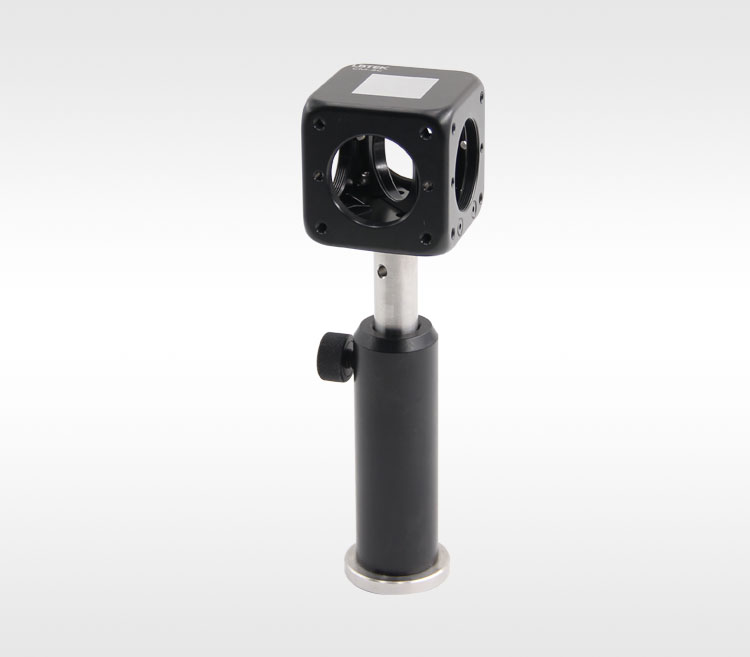

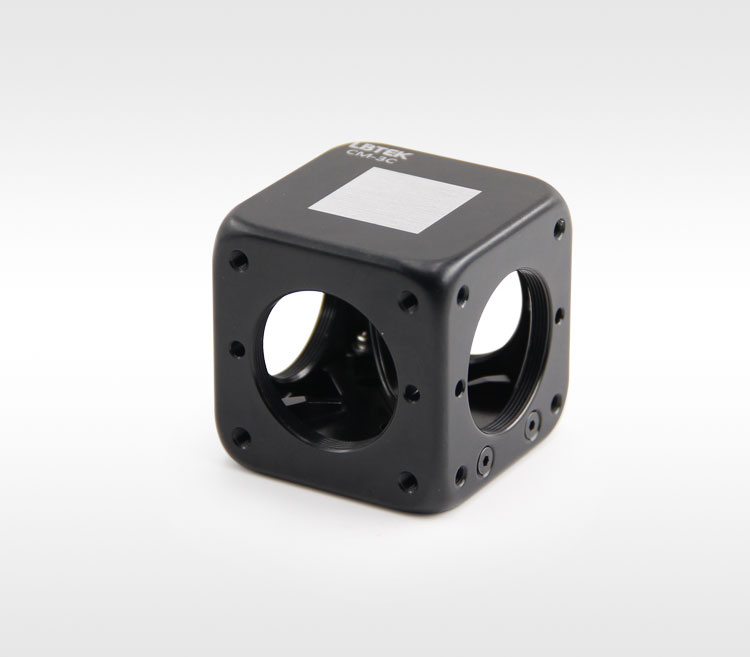

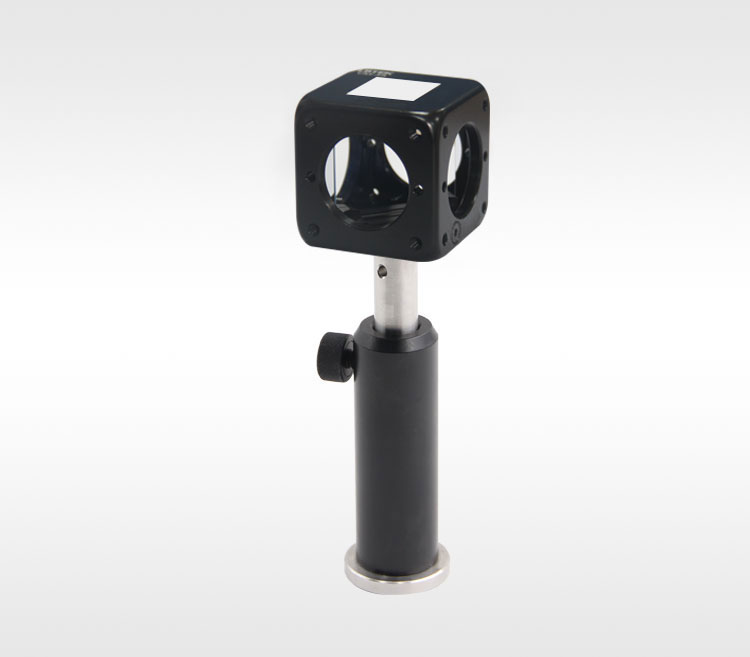

CM-3C может использоваться для установки оптических компонентов диаметром 25,4 мм и толщиной от 3 мм до 8 мм. Он фиксируется винтами с резиновой головкой M3 и устанавливается под углом 45°. Шаг установки оптического компонента соответствует основание под углом 45° для облегчения луча и коаксиальности. Система имеет коаксиальную передачу и имеет резьбовое отверстие M4 внизу, к которому можно подключить оптический штырь из нержавеющей стали диаметром 12,7 мм. Резьбовые отверстия M3 со всех сторон совместимы с коаксиальными системами диаметром 30 мм, а сквозные резьбовые отверстия SM1 со всех сторон совместимы со стандартными механическими деталями с резьбой SM1. Также обратите внимание: используйте специальный шестигранный ключ, предоставленный LBTEK, чтобы затянуть четыре черных винта с шестигранной головкой и потайной головкой. Использование других ключей, особенно шестигранных с шаровыми концами, может привести к соскальзыванию шестигранного отверстия.

• Подходит для установочного размера 42×30 мм.
• Применимые оптические компоненты максимальной толщиной 3 мм.
• Установка под углом 45°, этапы установки выровнены под углом 45°.
• Отверстие с резьбой М4 внизу подходит для установки оптических стоек.

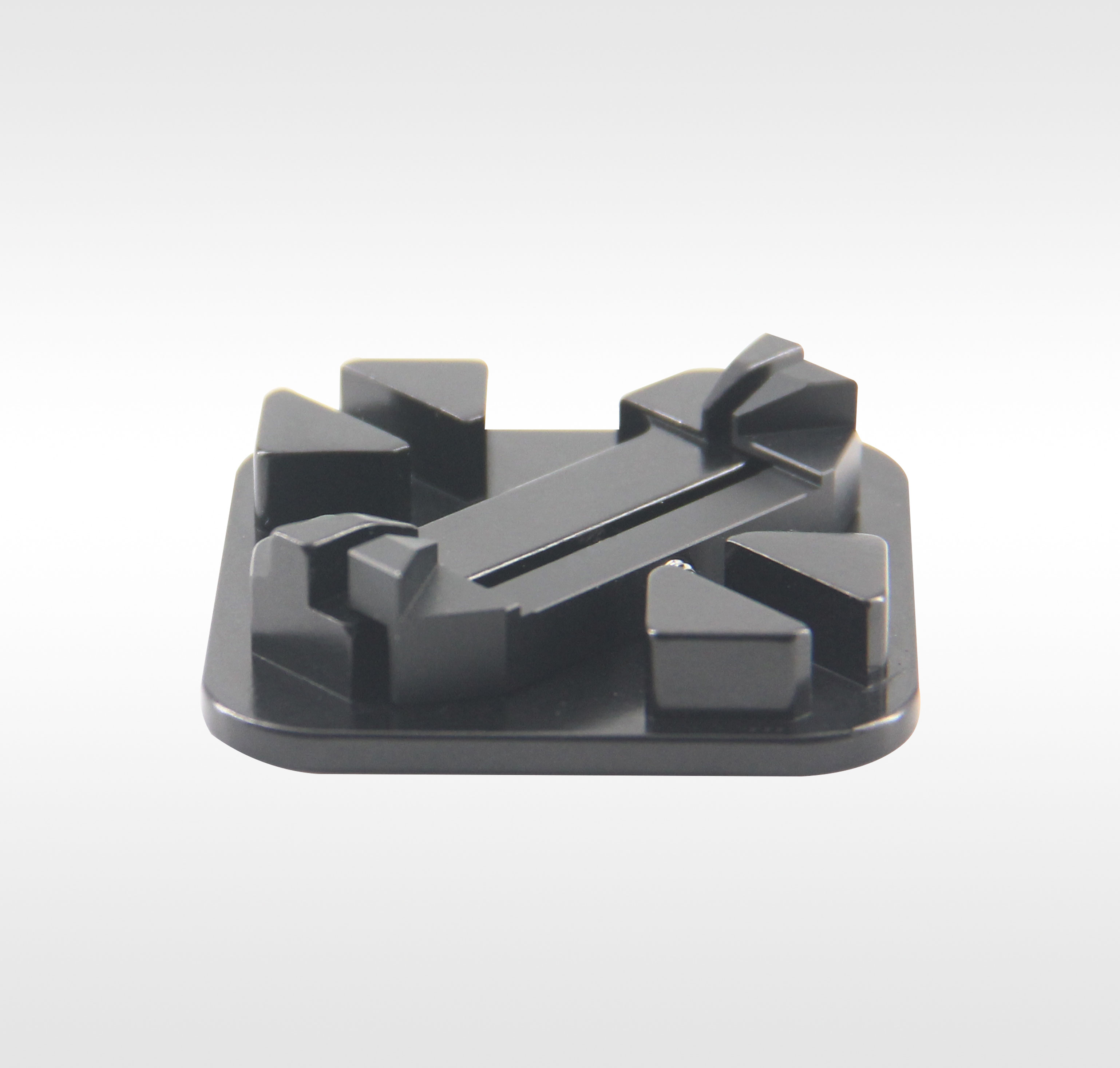

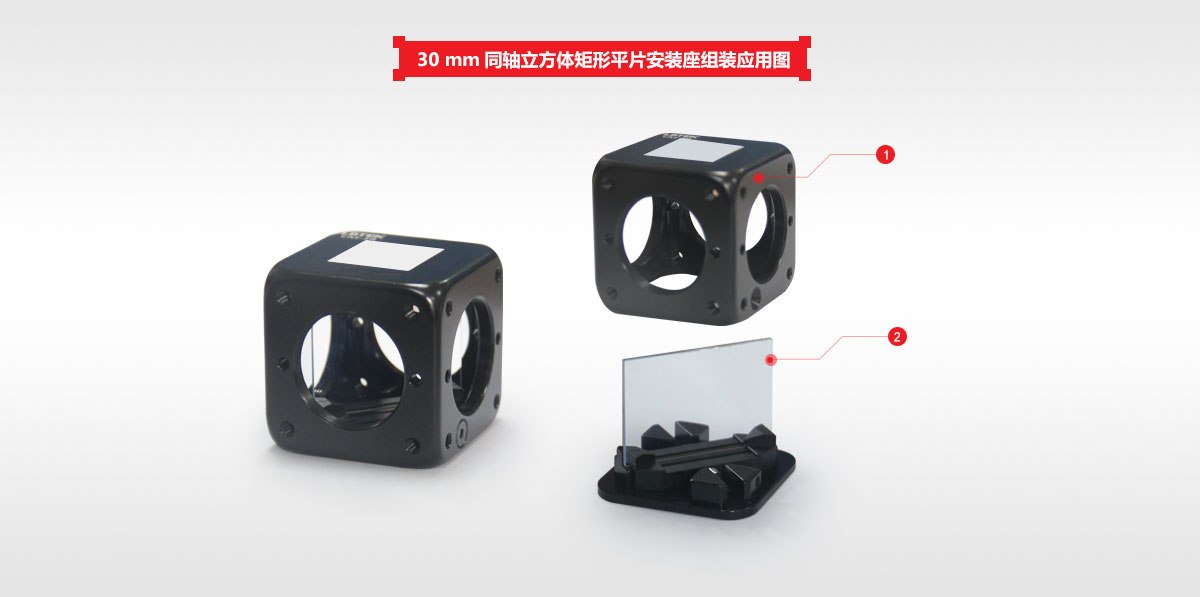

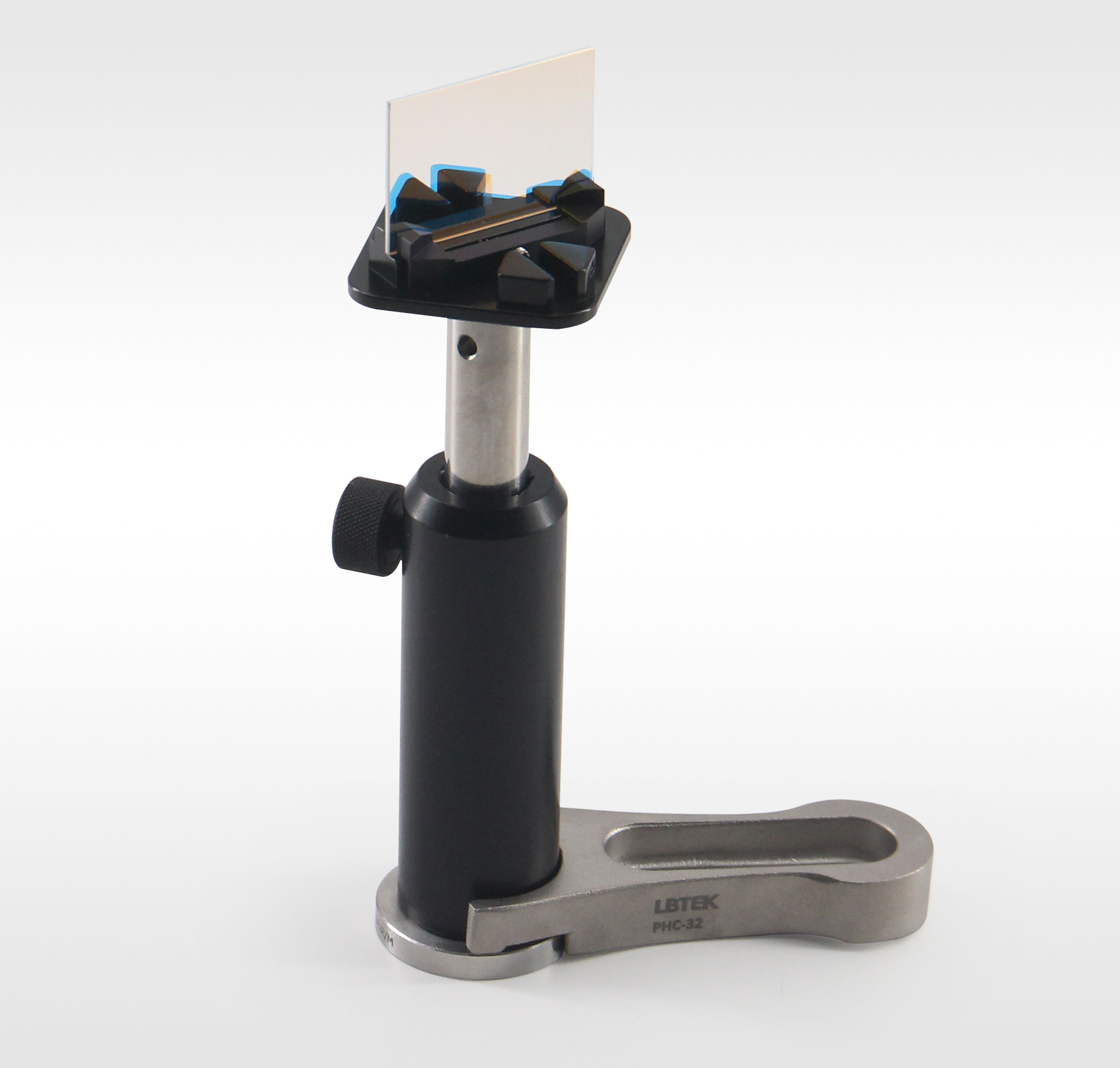

CM-3B4C используется для непосредственной установки прямоугольного дихроичного зеркала LBTEK стандартного размера 36×25 мм. Максимальный установочный размер составляет 42×30 мм, а максимальная толщина – 3 мм. Оптические компоненты фиксируются/освобождаются путем нажатия на пружину, затягивания одного винта и одновременного отпускания пружины.
В нижней части монтажного основания имеется отверстие с резьбой М4, к которому можно подключить оптический штырь из нержавеющей стали диаметром 12,7 мм. Может использоваться с крышкой коаксиального куба диаметром 30 мм для установки коаксиальных систем диаметром 30 мм, одновременно защищая оптику.

• Применимые оптические компоненты представляют собой оптические компоненты прямоугольной формы с максимальным размером 42 × 30 мм.
• Максимальная толщина применимых оптических компонентов: 3 мм.
• Установка под углом 45°, этапы установки выровнены под углом 45°.
• Совместимость с коаксиальными системами диаметром 30 мм.

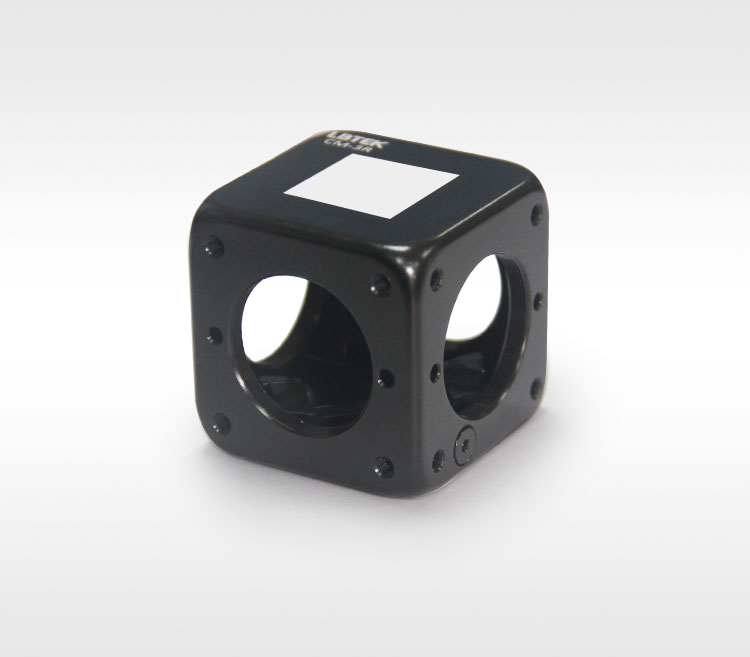

CM-3R часто используется для непосредственной установки прямоугольных дихроичных зеркал стандарта LBTEK размером 36 × 25 мм. Максимальный размер установки составляет 42 × 30 мм, а максимальная толщина — 3 мм. Кубическая структура может эффективно защитить оптические компоненты. В нижней части имеется резьбовое отверстие M4, к которому можно подключить оптический штырь из нержавеющей стали диаметром 12,7 мм. Отверстия с резьбой M3 вокруг куба совместимы с коаксиальными системами диаметром 30 мм, а четыре резьбовых отверстия SM1 можно использовать для интеграции серии тубусов с линзами. В то же время, используя отверстия для штифтов на четырех сторонах, несколько кубов можно соединить между собой, через коаксиальный разъем CMC.
