Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

Съемное крепление фильтра.

Подходит для оптики Ø25,4 мм.
Конструкция «ласточкин хвост» может быть быстро разобрана.
Совместимость с коаксиальными системами диаметром 30 мм.
Вставки DFM-1A-A продаются отдельно.

Съемное крепление фильтра LBTEK предназначено для установки одного фильтра диаметром 25,4 мм или другой оптики диаметром до 25,4 мм и толщиной до 9 мм и может использоваться в свободном пространстве и в коаксиальных системах 30 мм. Съемная конструкция канавки «ласточкин хвост» позволяет быстро разобрать установочную часть оптического элемента. При проведении оптических экспериментов оптические элементы можно заменять или разбирать по отдельности без необходимости использования слишком большого количества систем разборки. Монтажная часть монтажного кронштейна имеет светозащитную конструкцию, а место установки герметизировано герметизирующим материалом для защиты от света.

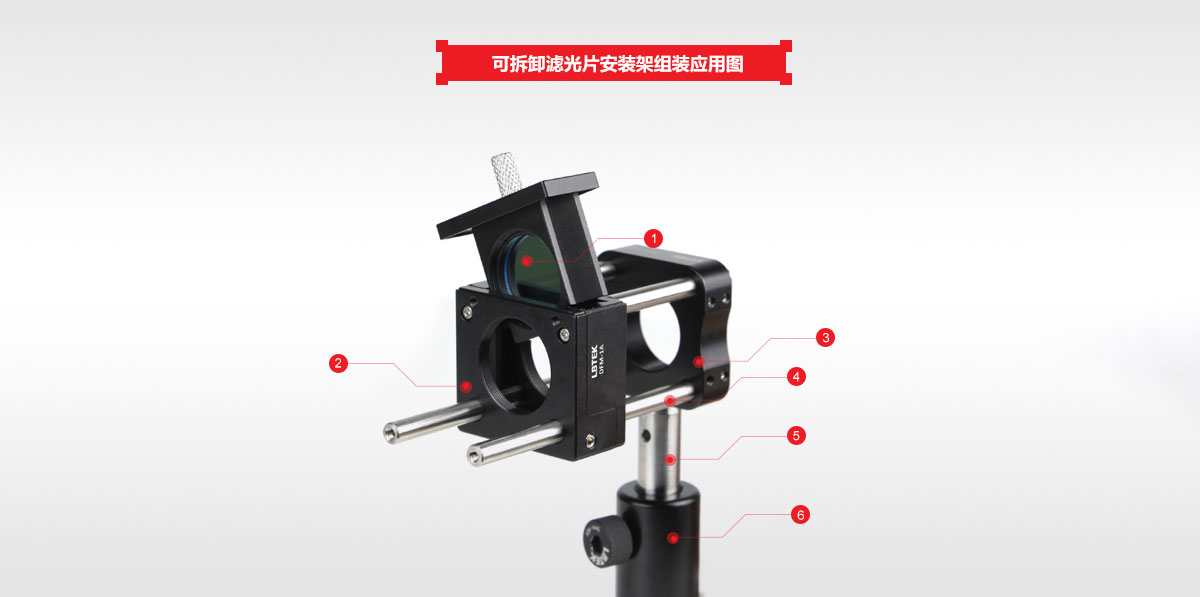

Схема применения узла монтажного кронштейна съемного фильтра LBTEK	① Фильтр Ø 25,4 мм ×1	② Монтажный кронштейн фильтра DFM-1A ×1	③ Коаксиальная пластина 30 мм OPM-12.5AS ×1
	④ Коаксиальный штырь Ø 6 мм MOP-50 ×1	⑤ Стойка ОП-75 Ø12,7 мм ×1	⑥ Кронштейн стойки PH-75B ×1

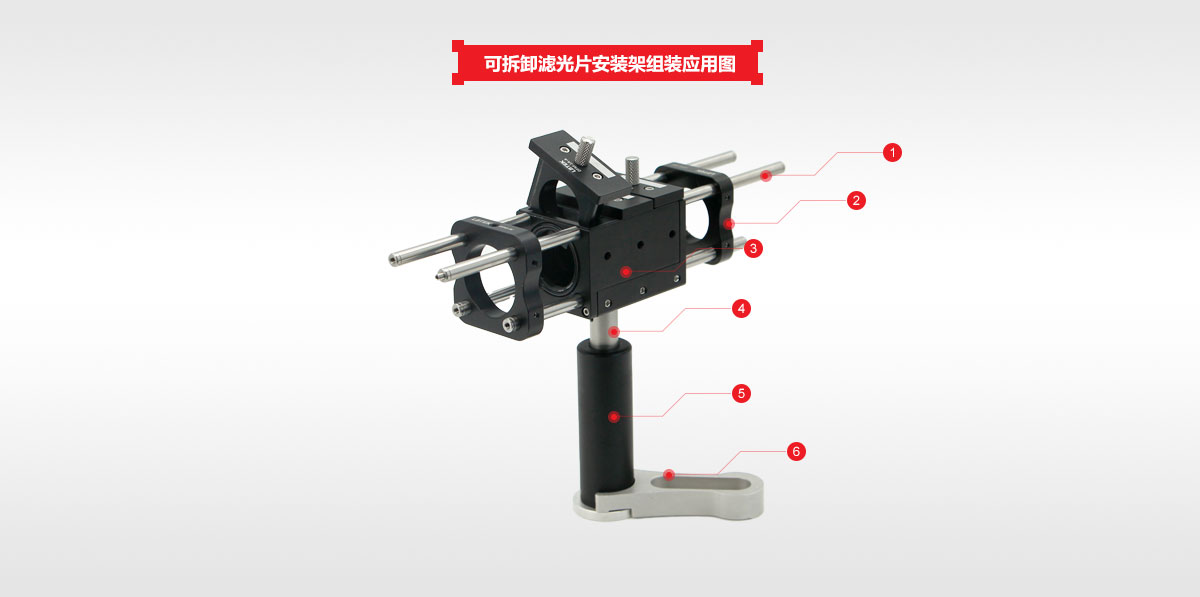

Схема применения узла монтажного кронштейна съемного фильтра LBTEK	① Коаксиальная стойка Ø6 мм MOP-150 ×1	② Коаксиальная пластина 30 мм ОПМ-12.5АС ×1	③ Съемный монтажный кронштейн фильтра DFM-1B ×1
	④ Стойка ОП-75 Ø12,7 мм ×1	⑤ Кронштейн стойки PH-75B ×1	⑥ Вилочный блок для крепления кронштейна стойки Ø12,7 мм PHC-45 ×1

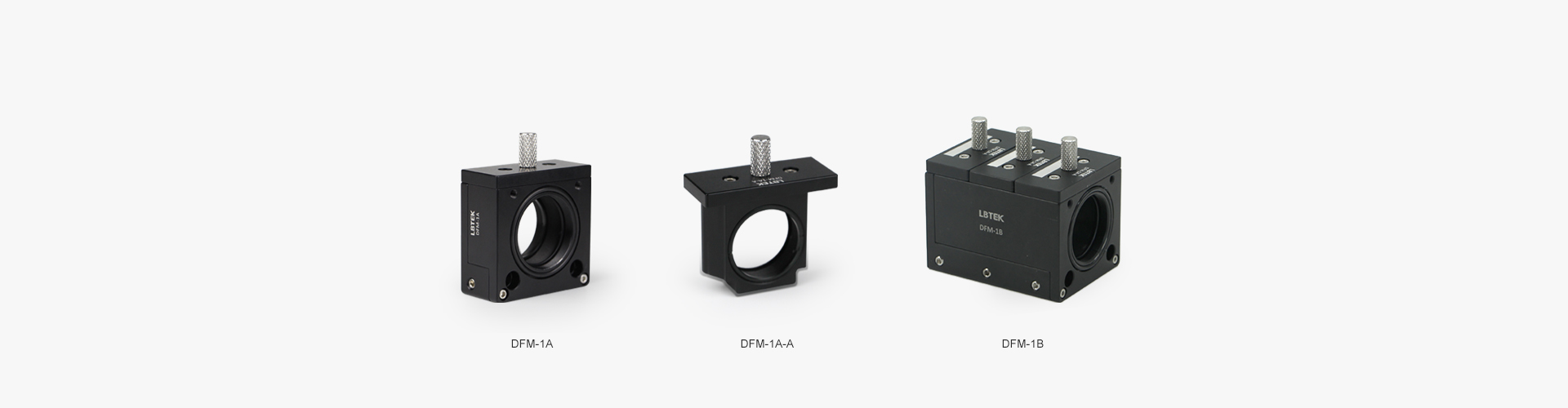

Съемное крепление фильтра

Подходит для оптики Ø25,4 мм.
Быстросъемная конструкция с канавкой типа «ласточкин хвост»
Совместимость с коаксиальными системами диаметром 30 мм.

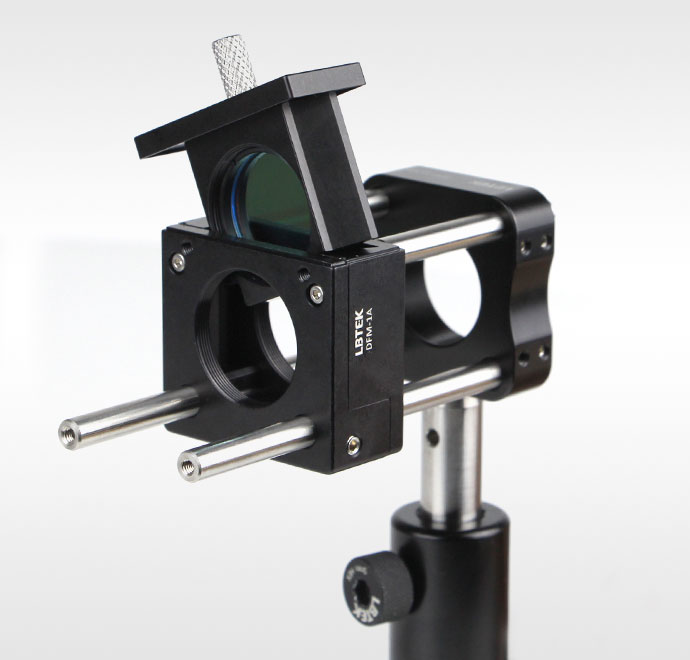

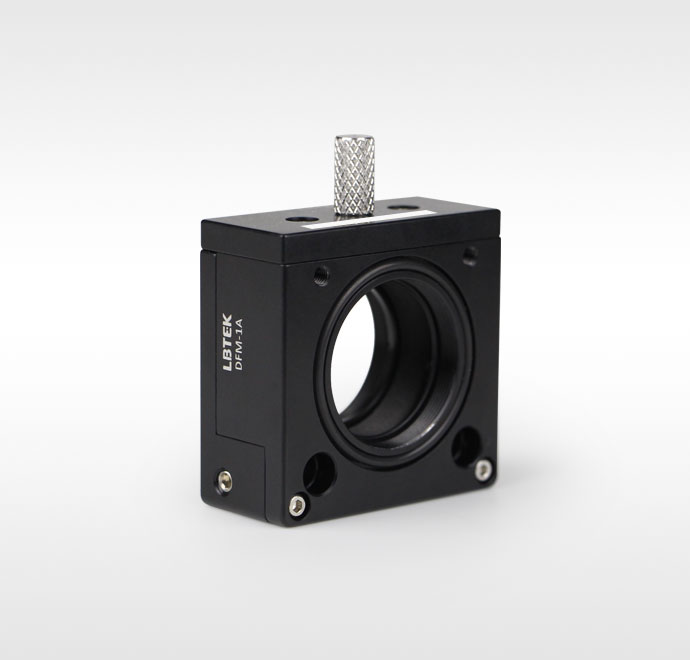

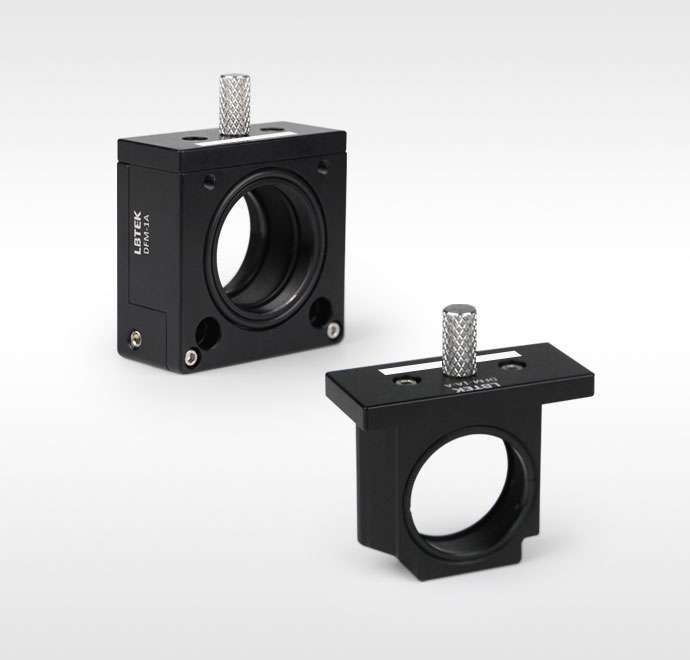

Съемное крепление фильтра DFM-1A, поставляемое компанией LBTEK, поставляется со вставкой DFM-1A-A, на которую можно устанавливать оптические компоненты диаметром 25,4 мм и максимальной толщиной 9 мм. Вставку DFM-1A-A можно приобрести отдельно. Вставки и основной корпус разбираются и собираются с помощью канавки «ласточкин хвост». Снизу имеется отверстие с резьбой М4 для подключения оптических штекеров. Основной корпус имеет резьбовые отверстия M3 и сквозные отверстия Ø6 мм для совместимости с коаксиальными системами диаметром 30 мм. Вся монтажная рама фильтра имеет светозащитную конструкцию в местах стыков между деталями, герметизирована и светоэкранирована уплотнительными лентами. При этом на торце имеется уплотнительное кольцо. При наложении двух монтажных кронштейнов они могут оказывать светоэкранирующий эффект.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	DFM-1A			243 USD	90 дней

Съемная вставка для крепления фильтра

Подходит для оптики Ø25,4 мм.
Быстросъемная конструкция с канавкой типа «ласточкин хвост»
Для корпуса DFM-1A

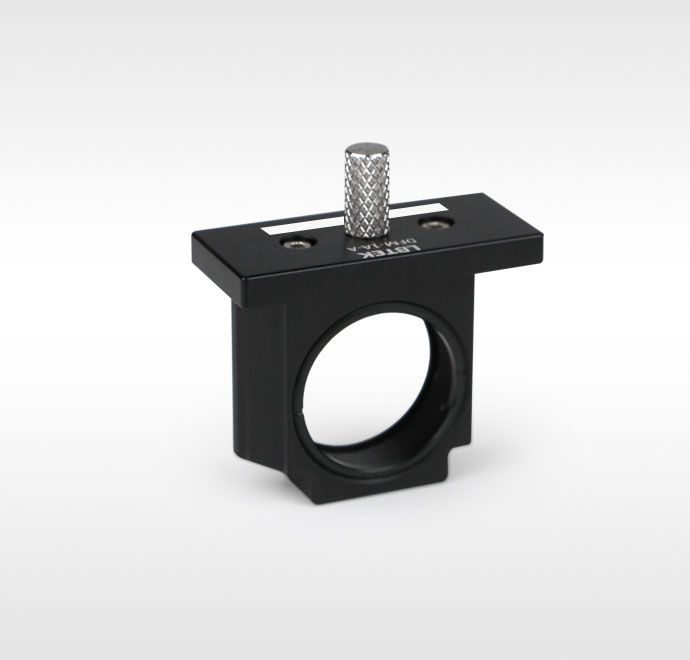

Съемный кронштейн для крепления фильтра DFM-1A-A, поставляемый LBTEK, позволяет устанавливать оптические элементы диаметром 25,4 мм и максимальной толщиной 9 мм и используется со средним корпусом DFM-1A. Вставки имеют форму «ласточкин хвост», предназначенную для разборки и сборки. В комплекте стопорное кольцо SM1R.
