Держатель коаксиального системного зеркала диаметром 30 мм, фиксируемый двойными стопорными кольцами

Технические характеристики
Изображения
Монтаж

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Коаксиальная система.

Коаксиальная система LBTEK в основном включает в себя коаксиальную систему 16 мм, коаксиальную систему 30 мм, коаксиальную систему 60 мм, монтажную стойку коаксиальной системы, коаксиальную монтажную пластину, адаптер коаксиальной системы и т.д.

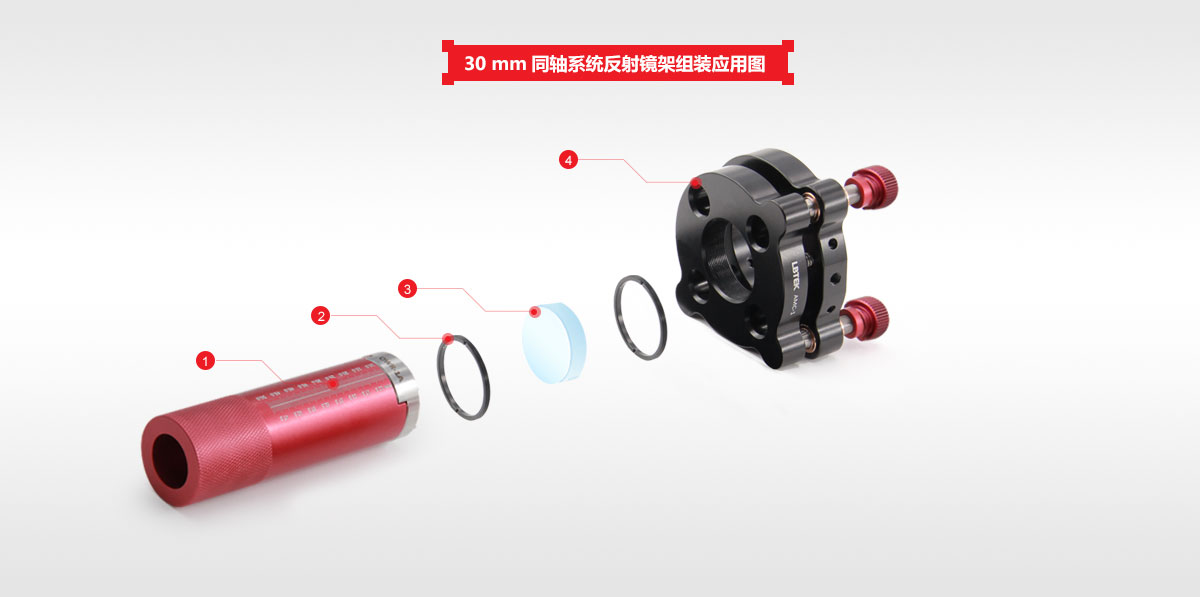

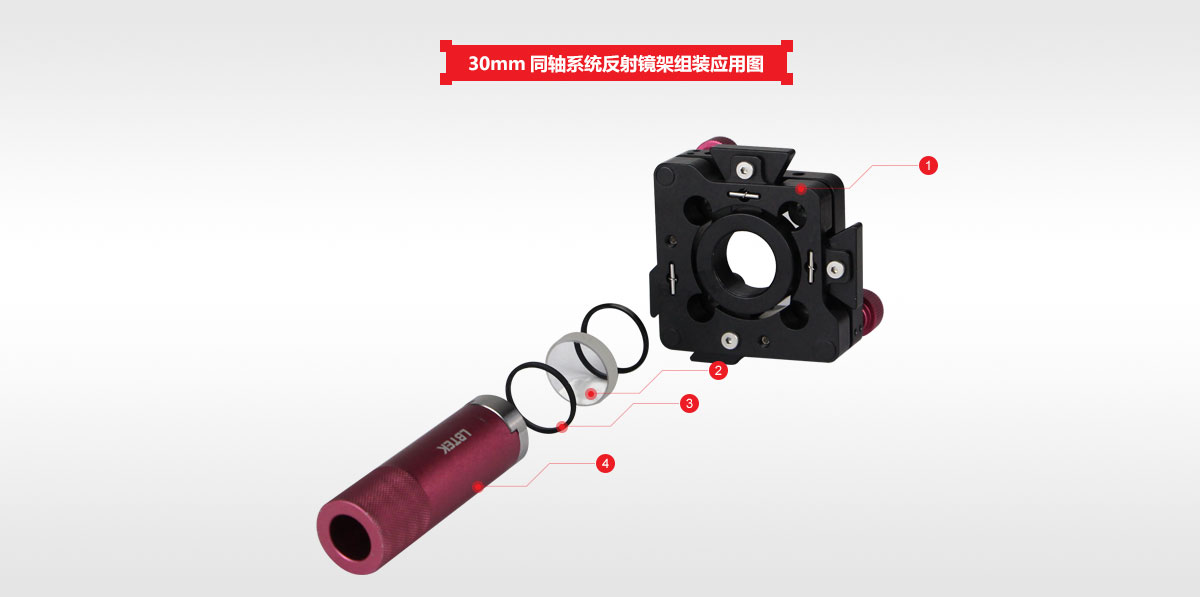

Схема применения сборки рамы зеркала коаксиальной системы LBTEK 30 мм	① Ключ для стопорных колец SM1: OWR-1A ×1	② Стопорное кольцо SM1: SM1R ×1
	③ Металлический плоский отражатель × 1	④ Держатель коаксиального системного зеркала 30 мм: AMC-1A ×1

Схема применения сборки рамы зеркала коаксиальной системы LBTEK 30 мм

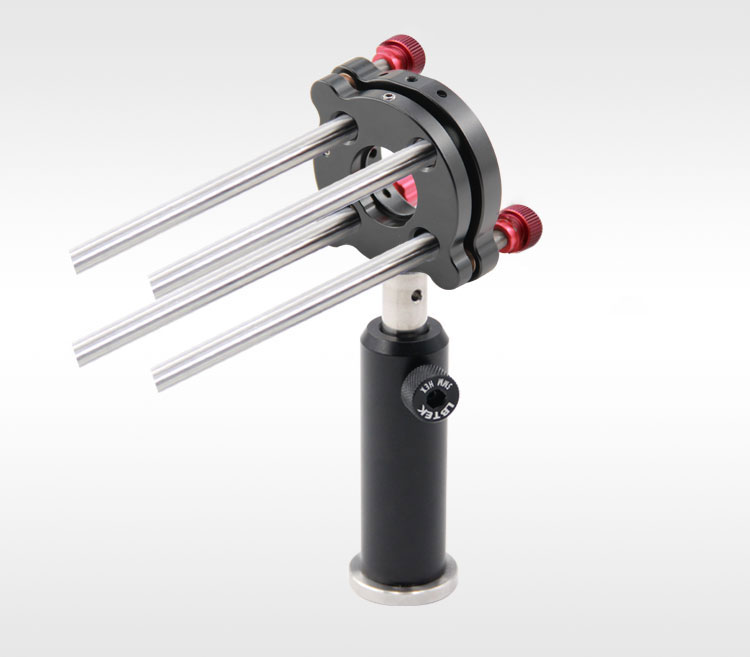

① Держатель коаксиального системного зеркала диаметром 30 мм: AMC-1A ×1

② Монтажная стойка коаксиальной системы Ø6 мм: MOP-150 ×1

③ Шестигранный ключ

на 1,5 мм × 1

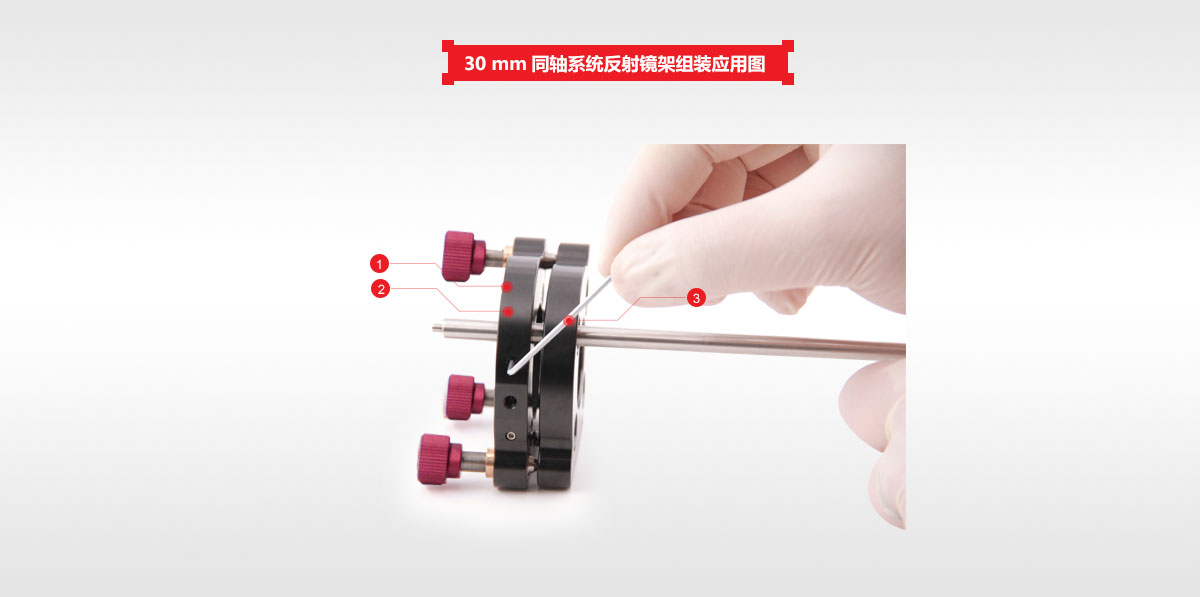

Схема применения сборки рамы зеркала коаксиальной системы LBTEK 30 мм	① Рамка зеркала коаксиальной системы 30 мм TXY1SM1×1	② Металлопленочный плоский отражатель ПМ10-УВАЛ ×1
	③ Стопорное кольцо SM1R ×2	④ Ключ для стопорных колец SM1 OWR-1A ×1

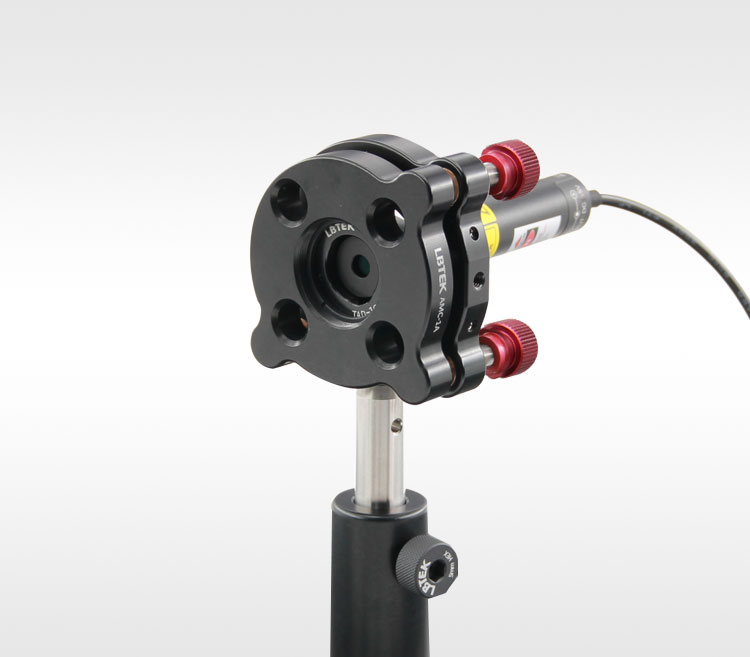

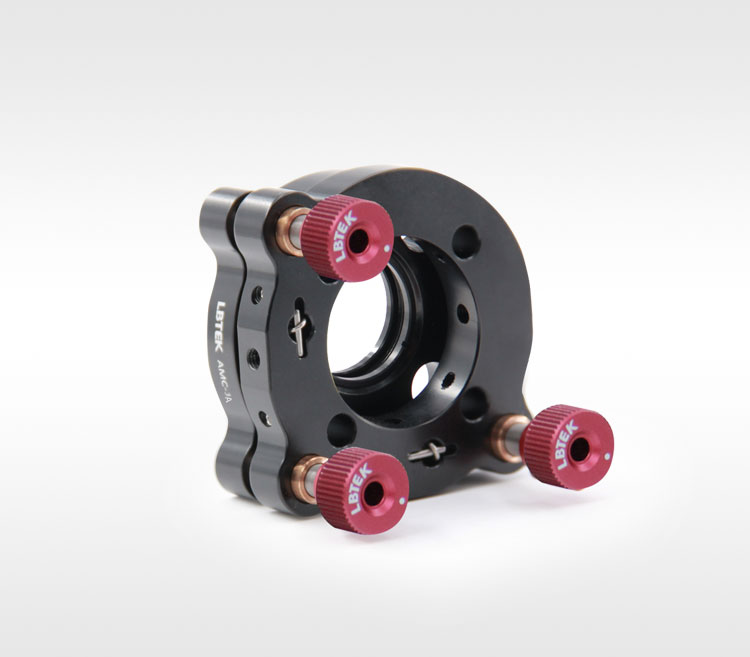

Держатель коаксиального системного зеркала диаметром 30 мм, фиксируемый двойными стопорными кольцами

С 3 регуляторами для регулировки углов отклонения и наклона.
Диапазон линейного перемещения ±3 мм, угол наклона ±5°, точность регулировки 0,32°/оборот.
Совместимость с коаксиальными системами диаметром 30 мм.
Метод крепления оптического компонента: стопорное кольцо.

AMC-1A имеет сквозные отверстия с резьбой SM1 и поставляется с 2 стопорными кольцами SM1R. Подходит для установки оптических компонентов диаметром 25,4 мм и максимальной толщиной 5,5 мм. Резьба SM1 совместима со всеми механическими деталями LBTEK с резьбой SM1.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	AMC-1A			167 USD	90 дней

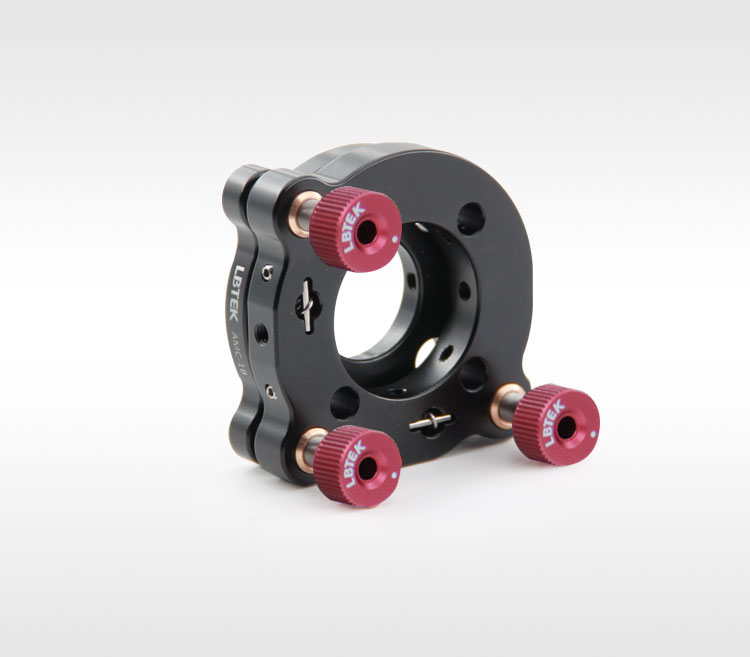

Держатель коаксиального системного зеркала диаметром 30 мм, фиксируемый установочными винтами

С 3 регуляторами для регулировки углов отклонения и наклона.
Диапазон линейного перемещения ±3 мм, угол наклона ±5°, точность регулировки 0,32°/оборот.
Совместимость с коаксиальными системами диаметром 30 мм.
Метод крепления оптического компонента: установочный винт

AMC-1B имеет гладкое отверстие в стене диаметром 25,4 мм, установочные винты M4 (совместимые с шестигранным ключом на 2 мм) для фиксации оптических компонентов и подходит для установки оптических компонентов диаметром 25,4 мм с минимальной толщиной 3 мм.

	Модель	Сравнение	Документы	Стоимость	Доставка	Корзина
	AMC-1B			158 USD	90 дней

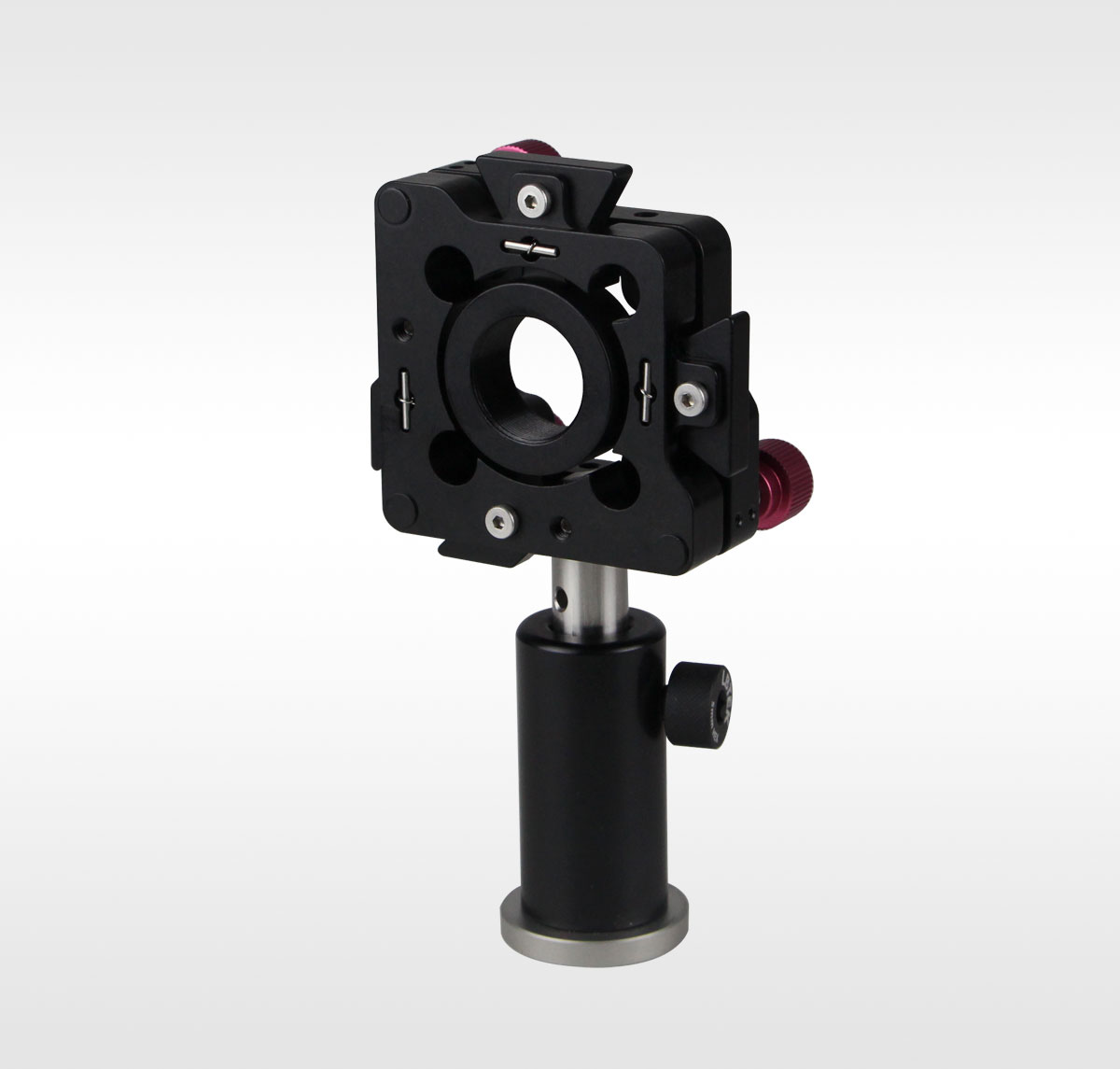

Держатель коаксиального системного зеркала 30 мм, двойное стопорное кольцо, со сдвижной пластиной

Ползун обеспечивает грубую регулировку ±1 мм в направлениях X и Y.
Диапазон наклона/наклона ±4°, диапазон линейного перемещения ±3 мм.
Совместимость с коаксиальными системами диаметром 30 мм.
Метод крепления оптического компонента: стопорное кольцо.

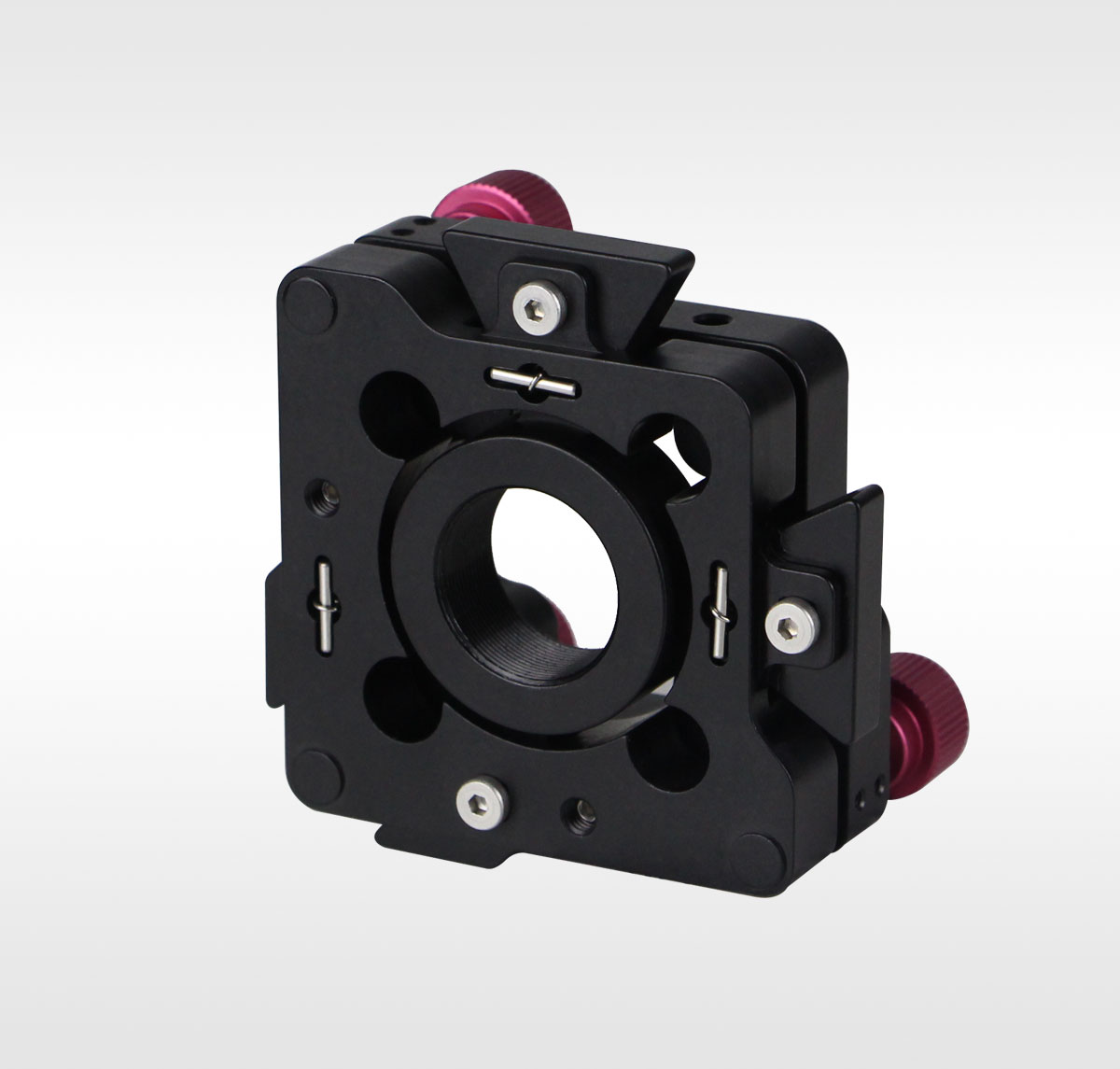

LBTEK 30-мм коаксиальное системное крепление для зеркала TXYSM1 со скользящей пластиной. В центре имеется монтажное отверстие с резьбой SM1 (1,035"-40). Оптические компоненты диаметром 25,4 мм и максимальной толщиной 7,5 мм могут быть установлены непосредственно с помощью в комплект входит стопорное кольцо SM1R. Скользящая пластина. Может выполнять грубую регулировку ±1 мм в направлении XY. Рамка имеет три регулятора с точностью 0,32°/оборот. Его можно регулировать для достижения отклонения ±4° и угла наклона. Передняя панель, а также максимальный диапазон линейной регулировки ±3 мм. Регулировка равномерная, может быть индивидуально заблокирована.
