Выдвижная фильтрующая вставка

Технические характеристики
Изображения

Описание продукта

Оптико-механические детали LBTEK включают в себя коаксиальные системы, оптические направляющие, тубусы линз и аксессуары, основные монтажные компоненты, монтажные кронштейны для оптических компонентов, средства управления движением, адаптеры, апертуры, продукты серии высокой стабильности MT и т.д.

Монтажный кронштейн оптических компонентов.

Крепления для оптических компонентов LBTEK включают крепления для отражателей, крепления для фиксированных линз, крепления для фильтров, крепления для призм, крепления для цилиндрических линз, крепления для регулировки вращения, крепления для регулировки смещения, поворотные и центрирующие крепления, а также фиксированные зажимы. Монтажные стойки, держатели, стойки для крепления фильтров, фиксированное предметное стекло микроскопа. зажимы, многоосные стойки оптической регулировки и монтажные стойки вертикальной регулировки подходят для установки различных оптических компонентов.

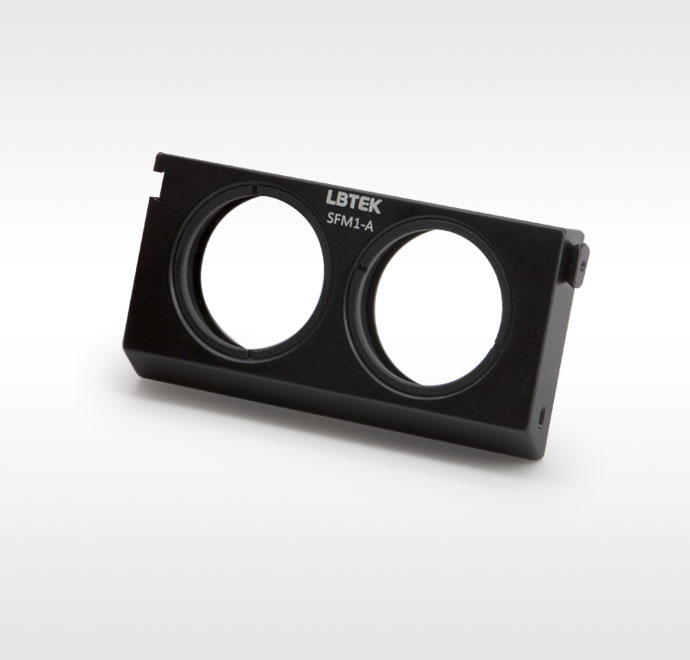

Выдвижная фильтрующая вставка

Для оптики Ø25,4 мм
Можно складывать и применять
Каждая вставка поставляется с двумя пустыми этикетками для маркировки установленной оптики.

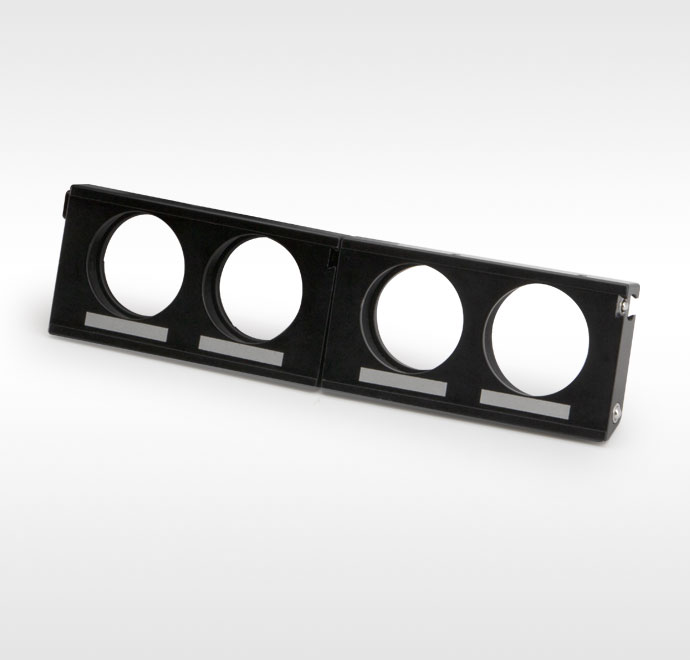

Скользящая фильтрующая планка, поставляемая компанией LBTEK, имеет две резьбы SM1 для установки оптических компонентов максимальной толщиной Ø25,4 мм и максимальной толщиной 6 мм. Несколько резцов могут быть наложены друг на друга, и два резца могут быть соединены вместе, когда они соединены вертикально. Пружинный стопорный штифт с волнистым бортиком обеспечивает нагрузку, удерживающую два резца параллельными. При использовании в сочетании с корпусом SFM1 оптические компоненты можно быстро переключать.

	Модель	Количество стопорных колец SM1R в комплекте	Сравнение	Документы	Стоимость	Доставка	Корзина
	SFM1-A	2			89 USD	90 дней

Сдвижное крепление фильтра

Подходит для оптики Ø25,4 мм.
V-образные канавки и стальные шарики расположены таким образом, чтобы облегчить выравнивание оптических компонентов.
Вставную конструкцию можно свободно комбинировать со вставками.
Отверстие с резьбой M4 внизу используется для подключения оптической стойки.

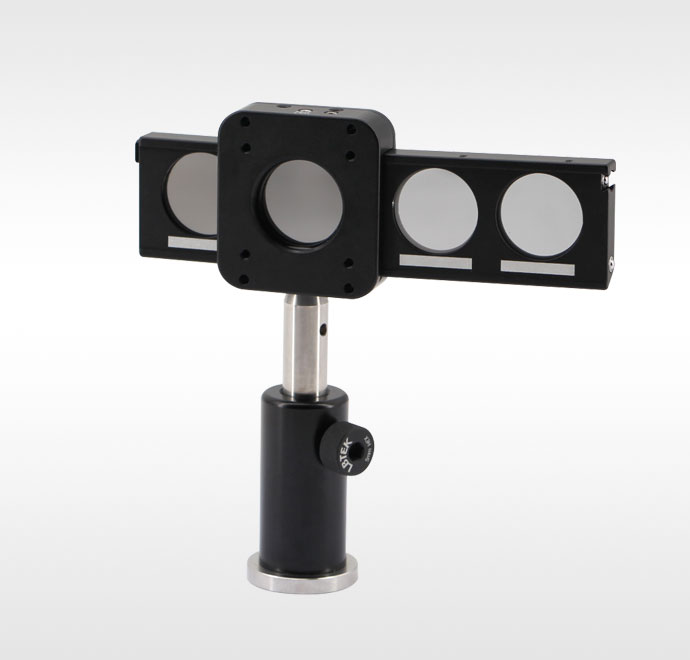

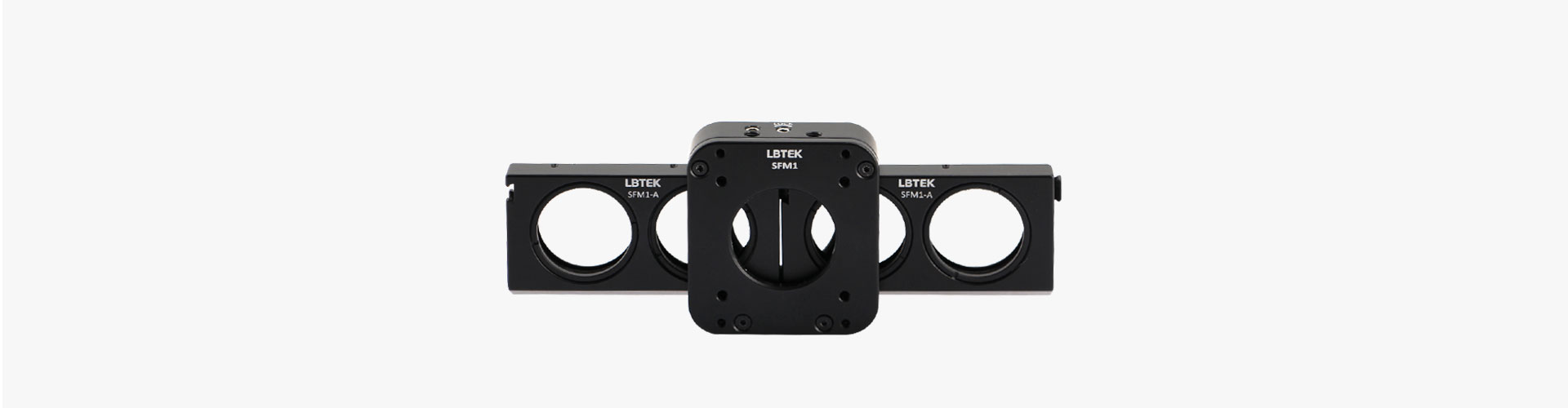

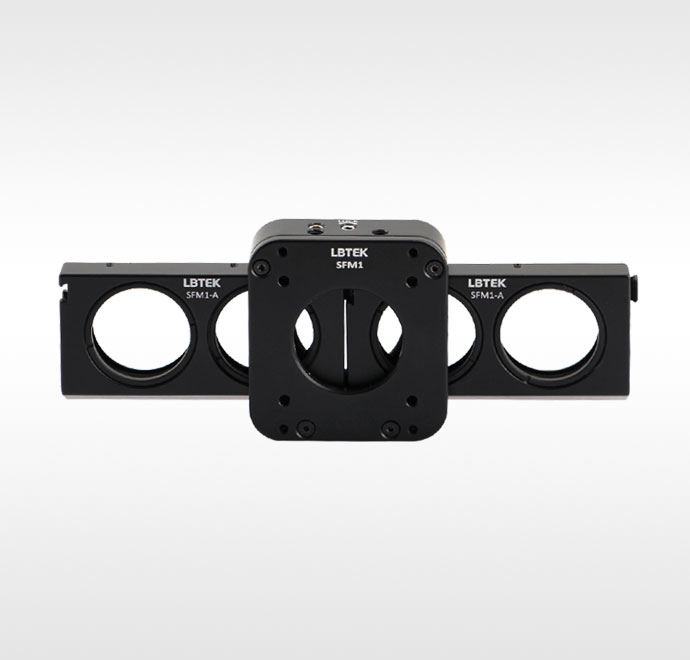

Крепление для выдвижных фильтров SFM1, поставляемое LBTEK, поставляется с двумя вставками SFM1-A, в которые можно установить до четырех оптических компонентов диаметром 25,4 мм. Вставки SFM1-A можно приобрести отдельно. Вставка и основной корпус позиционируются посредством стальных шариков, V-образных канавок и направляющих типа «ласточкин хвост», а сверху имеются стопорные винты для фиксации их после позиционирования. Снизу имеется отверстие с резьбой М4 для подключения оптических штекеров. Основной корпус имеет 8 резьбовых отверстий M3 для совместимости с коаксиальными системами диаметром 30 мм. На крышке имеются 4 отверстия с резьбой M2,5 для установки монтажных кронштейнов.
