• Материал основного корпуса: алюминиевый сплав 6061-T6.
• Гибкая конструкция, регулируемый ход 1,0 мм, со шкалой диапазона хода.
• Прецизионный микрометрический привод перемещается с шагом 1 мкм.
• Принимает оптику диаметром 1" и толщиной до 7,2 мм.
• Совместимость с коаксиальными системами диаметром 30 мм.
• Монтажное основание имеет отверстия для винтов M4 и может быть установлено на стойке.
• С внутренней резьбой SM1 (1,035"-40), отверстие совместимо с резьбовыми компонентами SM1.
• В комплекте два стопорных кольца SM1.

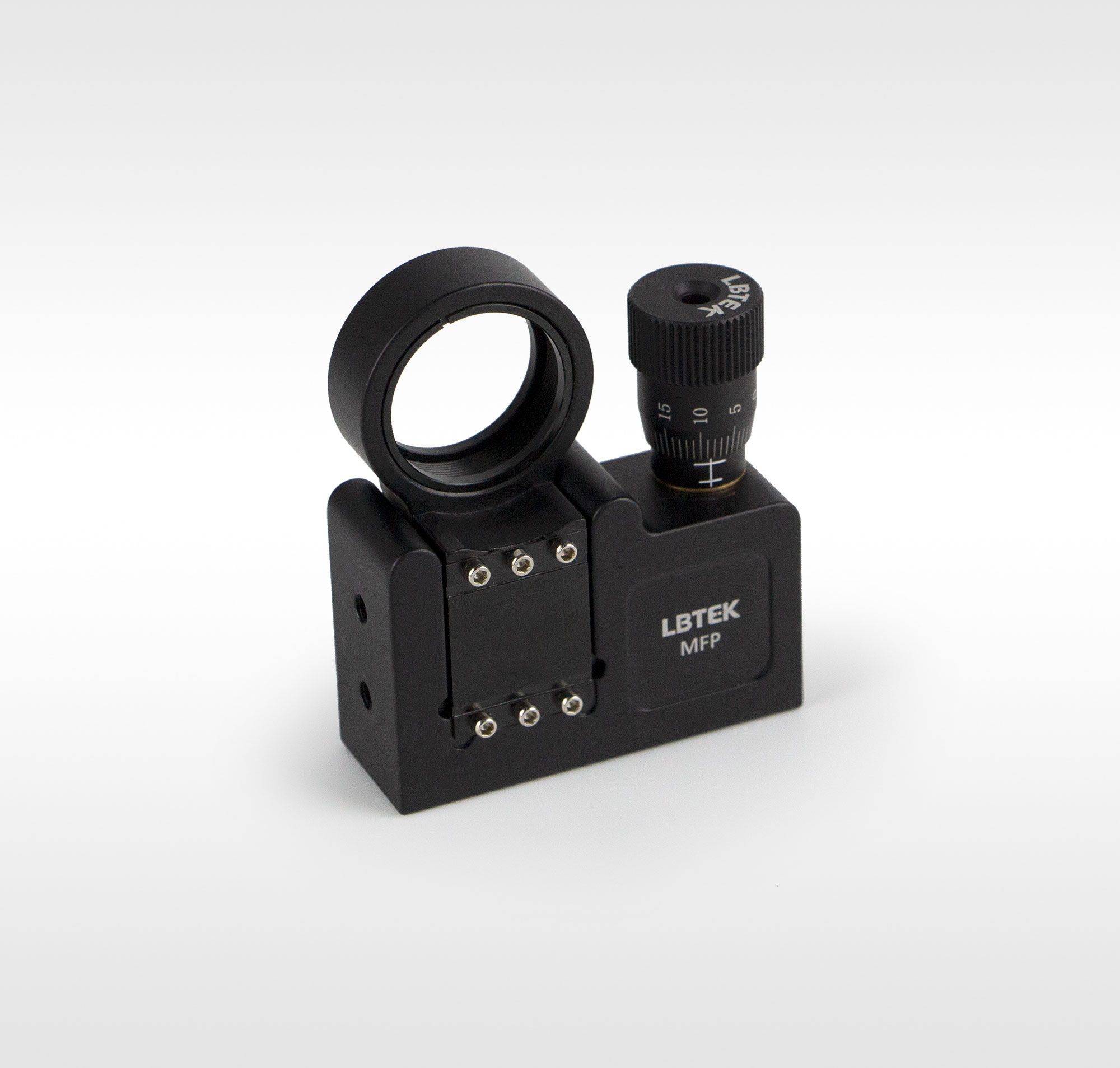

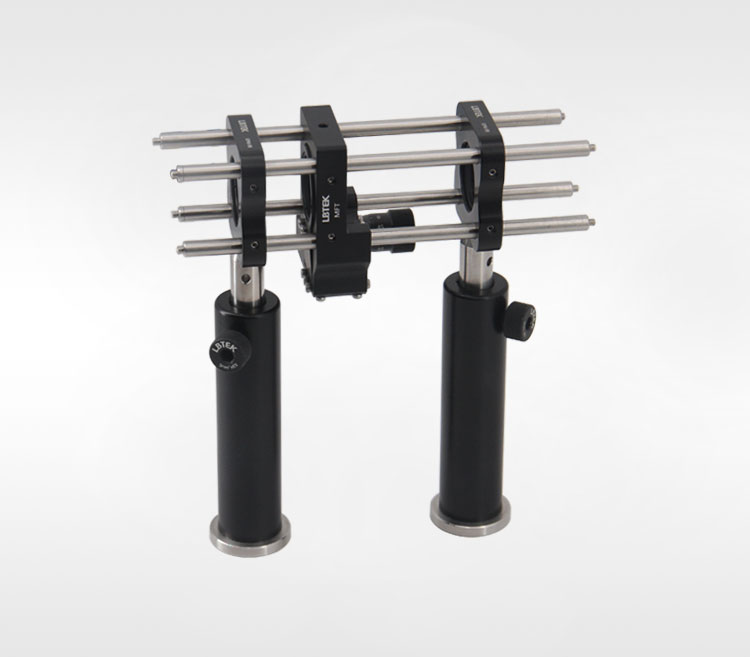

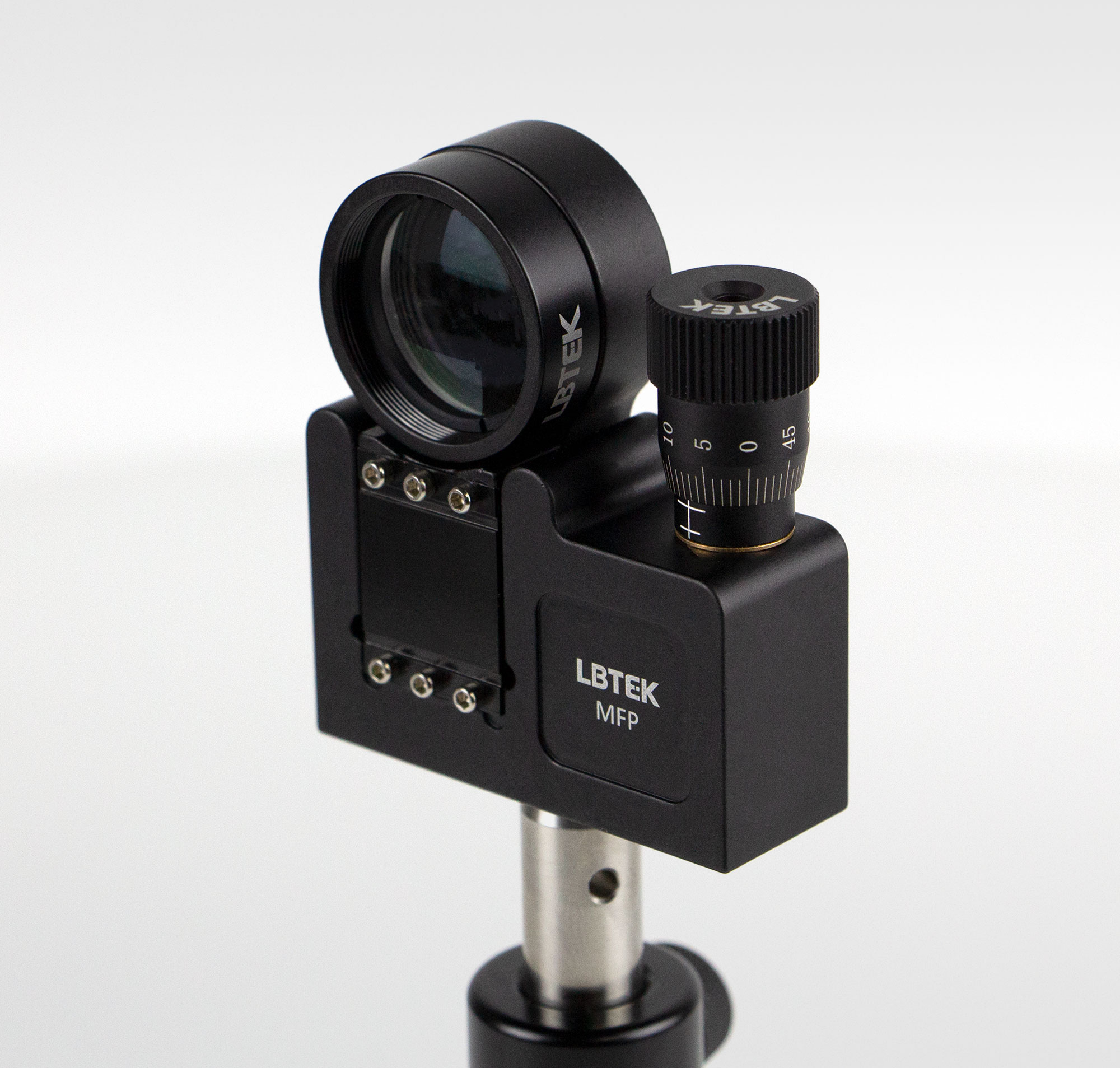

LBTEK крепление для перемещения по оси Z — это оптическое крепление, которое можно точно позиционировать вдоль оптической оси. Обеспечивает повторяемое перемещение по оси Z в коаксиальных системах диаметром 30 мм, что можно использовать для выравнивания волокон в коаксиальных системах или для компенсации ошибок фокусировки в приложениях пространственной фильтрации.

На поступательном кольце монтажного основания имеется внутренняя резьба SM1 (1,035"-40). Переводится прецизионным микрометрическим драйвером с индексом 1 мкм. Ход поступательного движения составляет 1,0 мм. На головке микрометра выгравирована шкала. Отметка на эффективном диапазоне хода. Головка микрометра регулируется с помощью ручки с накаткой или шестигранного ключа на 2 мм и поставляется с двумя стопорными кольцами SM1R для крепления оптики диаметром 1 дюйм (25,4 мм) толщиной до 7,2 мм. Крепление имеет M4 резьбовое отверстие для использования в свободном пространстве. Подключение: купите крепление LBTEK для перемещения оси Z и получите шестигранный ключ на 2,0 мм.

• Материал основного корпуса: алюминиевый сплав 6061-T6.
• Гибкая конструкция, регулируемый ход 2,0 мм, со шкалой диапазона хода.
• Прецизионный микрометрический привод перемещается с шагом 1 мкм.
• Принимает оптику диаметром 1" и толщиной до 7,2 мм.
• Монтажное основание с отверстиями под винты M4 и M6 для крепления к стойке.
• С внутренней резьбой SM1 (1,035"-40), отверстие совместимо с резьбовыми компонентами SM1.
• В комплекте два стопорных кольца SM1.

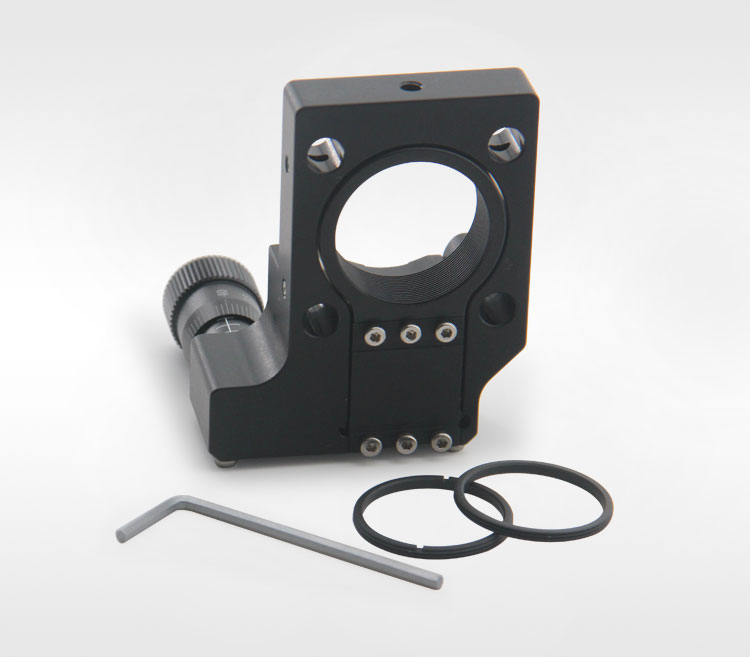

Крепления LBTEK для перемещения оси Z обеспечивают повторяемое перемещение по оси Z посредством механизма изгиба для компенсации ошибок фокусировки в таких приложениях, как выравнивание волокон или пространственная фильтрация. Перемещается с помощью прецизионных микрометрических приводов с градуировкой 1 мкм, ходом 2 мм в направлении Z, крепление объектива имеет внутреннюю резьбу SM1 (1,035"-40) и поставляется с двумя стопорными кольцами SM1R для установки оптики диаметром 1" и толщиной до 7,2 мм. Компоненты, если вы хотите установить более толстую оптику, вы можете использовать тубус линзы SM1 для установки в крепление. Головка микрометра регулируется с помощью ручки с накаткой или шестигранного ключа на 2 мм. При установке снизу отцентрируйте крепление объектива к верху стойка Расстояние 50 мм. При установке сбоку расстояние до верха стойки составляет 17,1 мм. В нижней части монтажного основания имеются три отверстия под винты М4 и два отверстия под винты М6, а также два отверстия под винты М4. сбоку, что позволяет легко установить любые стойки диаметром 12,7 мм, 25 мм или 38 мм.
